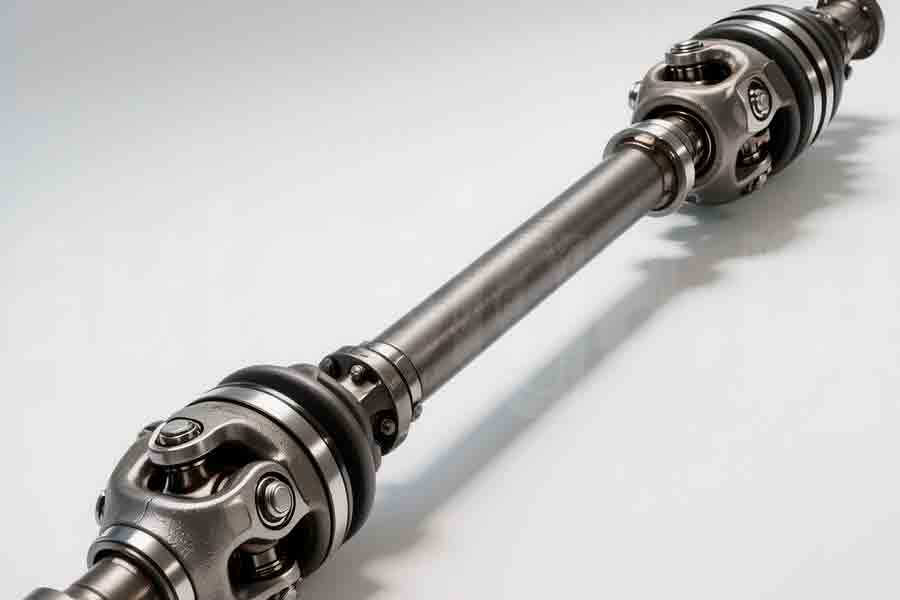

Карданные валы и крестовины: назначение, устройство и роль в трансмиссии техники

Карданный вал редко попадает в центр внимания. Пока он исправен, о нём просто не думают. Машина едет – и ладно. Но стоит кардану дать сбой, и даже тяжёлая, мощная техника внезапно встаёт, как вкопанная. Ни двигатель, ни коробка уже не спасают – движение просто не передаётся.

При этом условия, в которых работают карданные валы и крестовины, далеки от щадящих:

• постоянные нагрузки;
• вибрации;
• пыль;
• грязь;
• перепады температур.

Для них это обычный рабочий день. Эти детали не на виду, но именно они берут на себя всё то, что другие узлы «не замечают».

Если посмотреть карданные валы и крестовины на сайте t-kz.ru, то хорошо видно, насколько разные задачи им приходится решать. Здесь есть решения для:

• грузовых автомобилей;
• карьерной техники;
• жд транспорта.

У каждого варианта своя конструкция, размеры и требования к прочности.

Что такое карданный вал и зачем он нужен

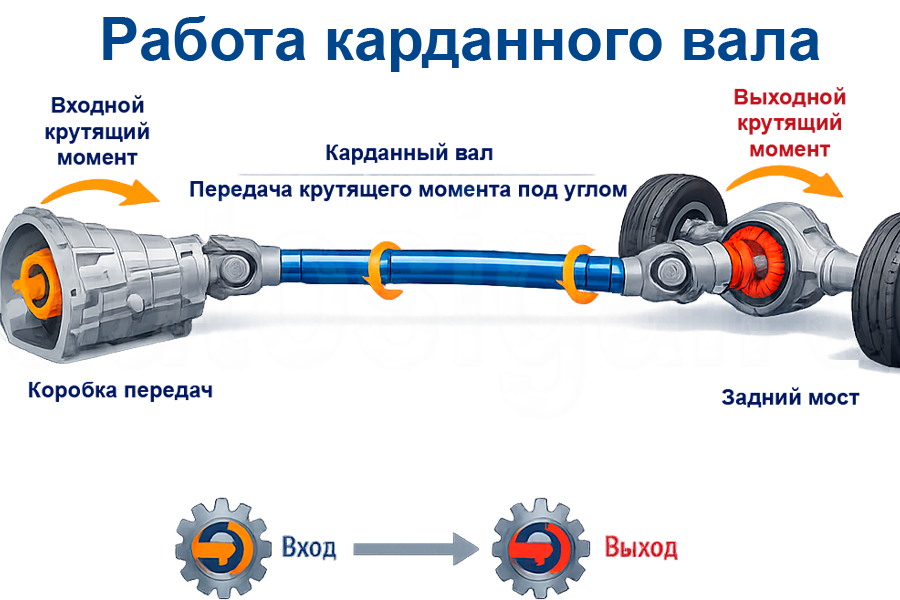

Карданный вал – это элемент трансмиссии. Он связывает между собой узлы трансмиссии, даже если они расположены не идеально ровно. В реальной технике агрегаты редко стоят строго по одной линии, и именно кардан берёт на себя задачу передать крутящий момент без потерь и рывков.

Проще говоря, благодаря ему вращение от коробки доходит до мостов и колёс, даже когда между ними есть смещение или угол.

Карданные валы используются:

• в грузовых автомобилях (КАМАЗ, МАЗ, ГАЗ, УРАЛ);
• в спецтехнике и карьерных самосвалах (БЕЛАЗ);
• в железнодорожной технике;
• в промышленных установках.

Конструкция карданного вала: из чего он состоит

Карданный вал – это инженерно выверенный узел. Несмотря на кажущуюся простоту, у него каждая деталь имеет значение.

Основные элементы карданного вала

• вал (труба или цельный стержень);
• вилки;
• шлицевое соединение;
• крестовины;
• подшипники и уплотнения.

Особую роль играют крестовины. Они обеспечивают подвижность соединений, компенсируют угловые отклонения. Чуть подробнее про них.

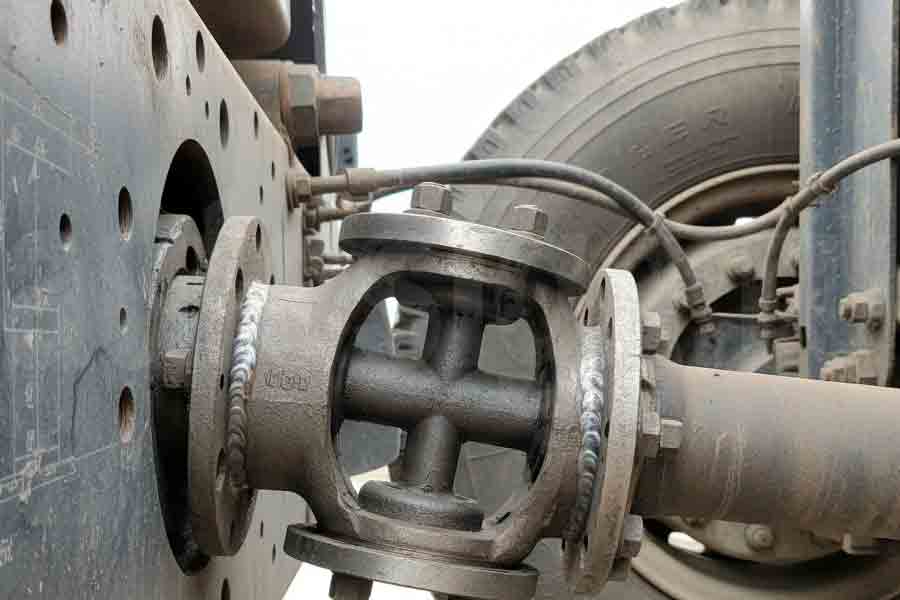

Крестовины карданного вала: маленькая деталь с большой ответственностью

Что такое крестовина? Крестовина – связующее звено между частями карданного вала. Что она делает? Принимает на себя ударные нагрузки, вибрации и постоянное вращение, поэтому к её качеству предъявляются повышенные требования.

Где применяются крестовины

• карданные валы грузовых автомобилей;
• трансмиссии спецтехники;
• промышленные механизмы;
• ЖД транспорт.

Различия между крестовинами заключаются в:

• диаметре подшипников;
• габаритах по торцам;
• допустимых нагрузках;
• типе посадки.

Почему для каждой техники нужен свой карданный вал

Нельзя установить один и тот же карданный вал на разную технику. Для КАМАЗа свой вал, для БЕЛАЗа – свой. Не говоря уже про железнодорожную технику. Каждый из транспортов эксплуатируется по разному. Испытывает при этом различные нагрузки. Потому-то карданные валы изготавливаются под конкретные модели и артикулы.

Факторы, влияющие на выбор

Факторы, влияющие на выбор:

• длина вала в сжатом положении;
• тип соединений;
• условия эксплуатации (пыль, грязь, мороз, вибрации и т.п.);
• масса и мощность техники;
• рабочие углы.

Например. Карданные валы для карьерной техники – это, прежде всего, экстремальные нагрузки. Для жд транспорта важна стабильность и точность работы при длительной эксплуатации.

Изготовление карданных валов на заказ

Иногда готовые, типовые решения просто не работают. Такое часто бывает со спецтехникой, доработанными машинами или редкими моделями, для которых уже сложно найти «родные» детали.

В таких ситуациях выручает изготовление карданных валов под конкретные размеры и условия – когда узел делается не «в среднем по рынку», а точно под вашу технику и её реальные нагрузки.

Обычно учитываются:

• чертежи или образцы;
• технические характеристики;
• условия эксплуатации;
• требования к ресурсу и износостойкости.

Где используются карданные валы и крестовины чаще всего

Карданные передачи остаются незаменимыми, когда нужно передать крутящий момент далеко и под непростым углом.

Основные сферы применения

• грузовые автомобили;
• карьерная и строительная техника;
• сельхозмашины;
• железнодорожный транспорт;
• промышленные установки.

Карданные валы и крестовины в современной технике: главное

Карданные валы и крестовины – это как тихие «рабочие лошадки» всей трансмиссии. Пока они в порядке, о них никто не вспоминает. Но именно от них зависит, поедет техника дальше или встанет посреди работы.

И не важно, что у вас – грузовик, карьерный самосвал или железнодорожная техника. Если карданный узел подобран правильно, вся система ведёт себя предсказуемо и надёжно, без лишних сюрпризов.
