Фото точек подключения сигнализации на Toyota Yaris Sedan 2023, АКПП, ключ, ОАЭ

Автор: Александр Уфа

По словам автора, автомобиль был доставлен из Объединённых Арабских Эмиратов. Сделан на основе Daihatsu Rocky.

Toyota Yaris Sedan 2023

Все подключения автосигнализации по аналогу.

Подключение к концевикам дверей на Toyota Yaris Sedan 2023
Двери (-) в белом разъёме на блоке: водителя – чёрный, передняя правая – синий, задняя левая – фиолетовый, задняя правая – голубой, багажник – белый

В том же разъёме, где двери, находятся повороты.

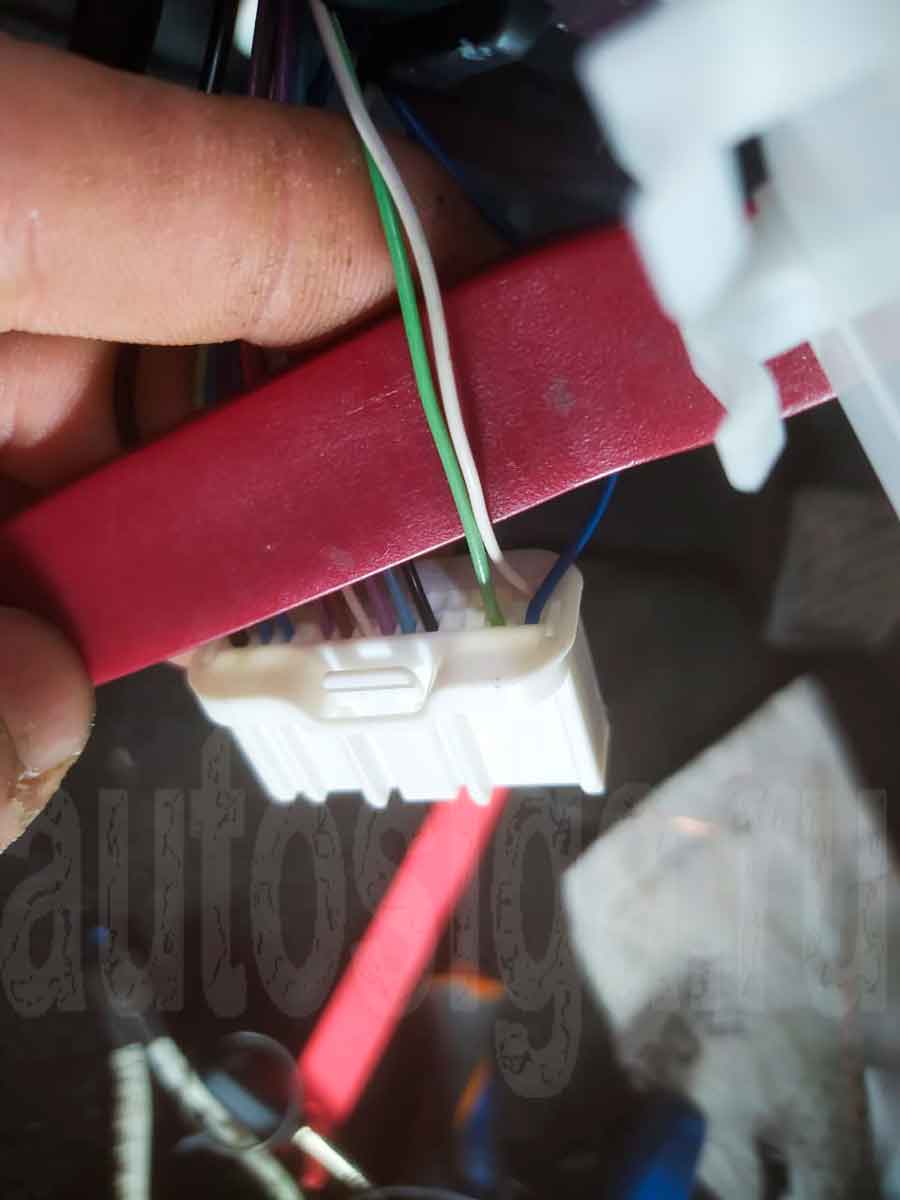

Подключение к поворотам на Toyota Yaris Sedan 2023
Повороты (+) – салатовый и белый

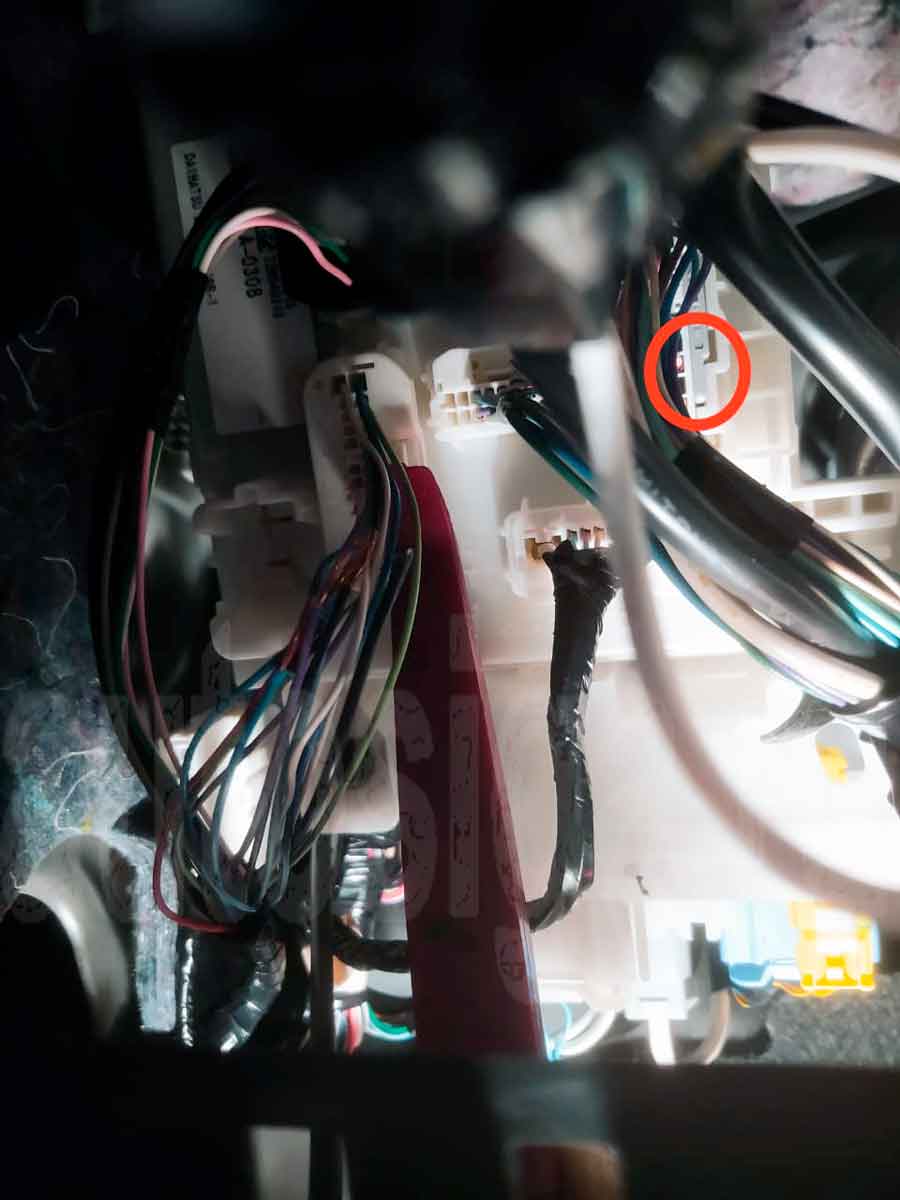

Подключение к концевику капота на Toyota Yaris Sedan 2023
Концевик капота – чёрный в сером разъёме

Подключение к центральному замку на Toyota Yaris Sedan 2023
Центральный замок (-) – розовый (закрыть). зелёный (открыть), салатовый (статусный провод для аналогового слейва) в разъёме из двери водителя

Подключение к тахометру на Toyota Yaris Sedan 2023
Тахометр на OBD

Замок зажигания:
Зажигание 1 – красный
Асс – салатовый
Стартер – голубой

Стоп-сигнал – зелёный на педали тормоза
