Установка сигнализации на Toyota Probox XP50, XP160 07.2002 – 08.2014

Автор Игумнов Александр

Жгут замка:
+12 – белый/синий
Зажигание 1 – чёрный/жёлтый
Зажигание 2 – чёрный
Асс – синий/красный (можно не использовать)
Стартер – чёрный тонкий

Тахометр – контакт №9 в OBD

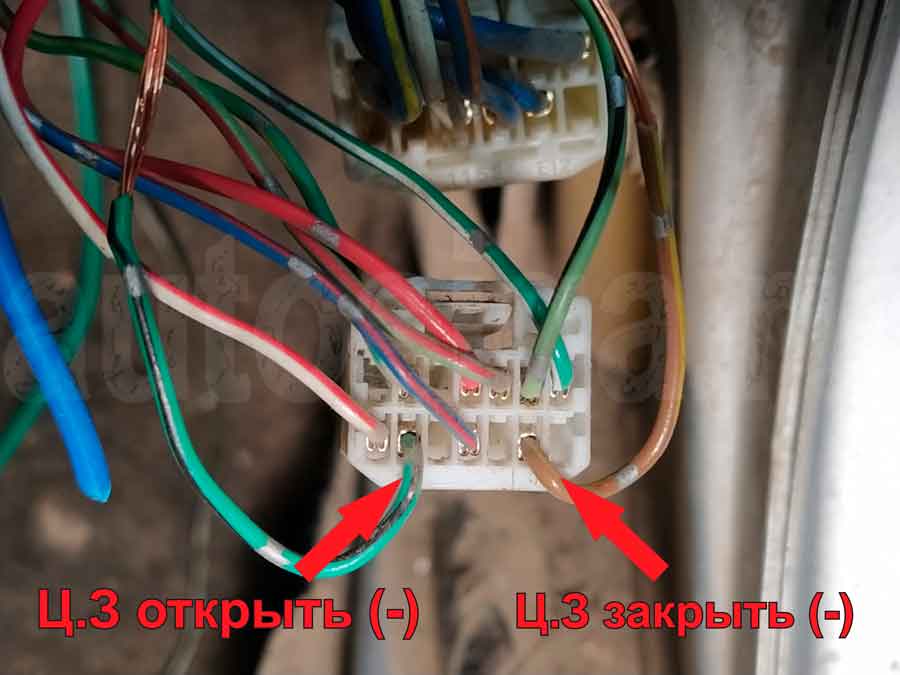

Центральный замок – жгут с водительской двери: коричневый/жёлтый (закрывание) и зелёный/чёрный (открывание)

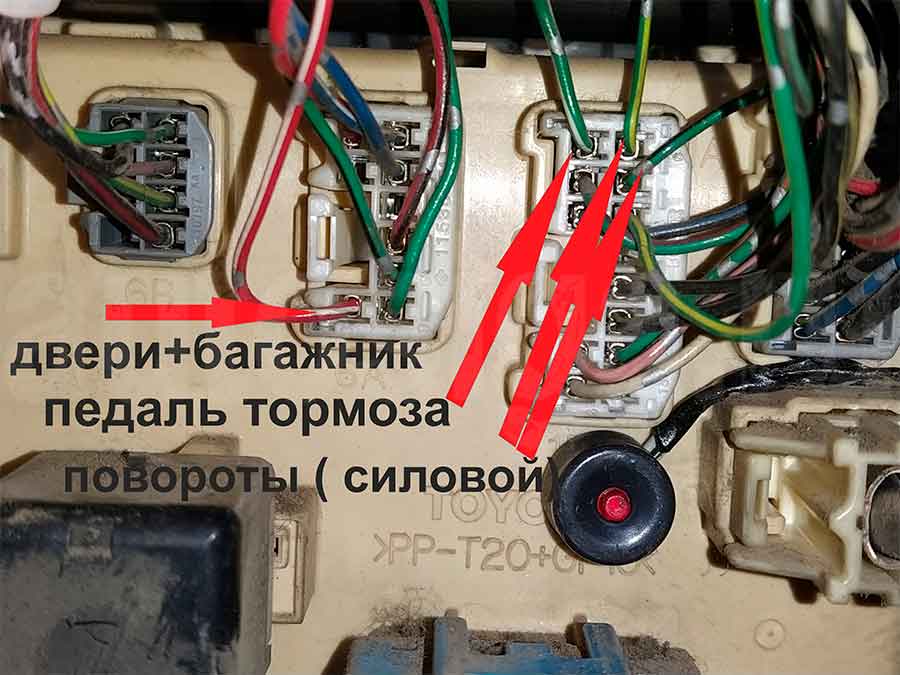

Блок предохранителей:
Повороты – зелёный/чёрный и зелёный/жёлтый
Стоп – зелёный/белый
Двери + багажник (-) – красный/белый (все при подключенной приборке)

Повороты, двери, стоп

Игумнов Александр
