Установка автосигнализации на Toyota Mark X 2006 по аналогу

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Toyota Mark X

Замок зажигания:
+12 – красный
АСС – коричневый
IGN1 – розовый
IGN2 – серый
Starter1 – белый
Starter2 – зелёный

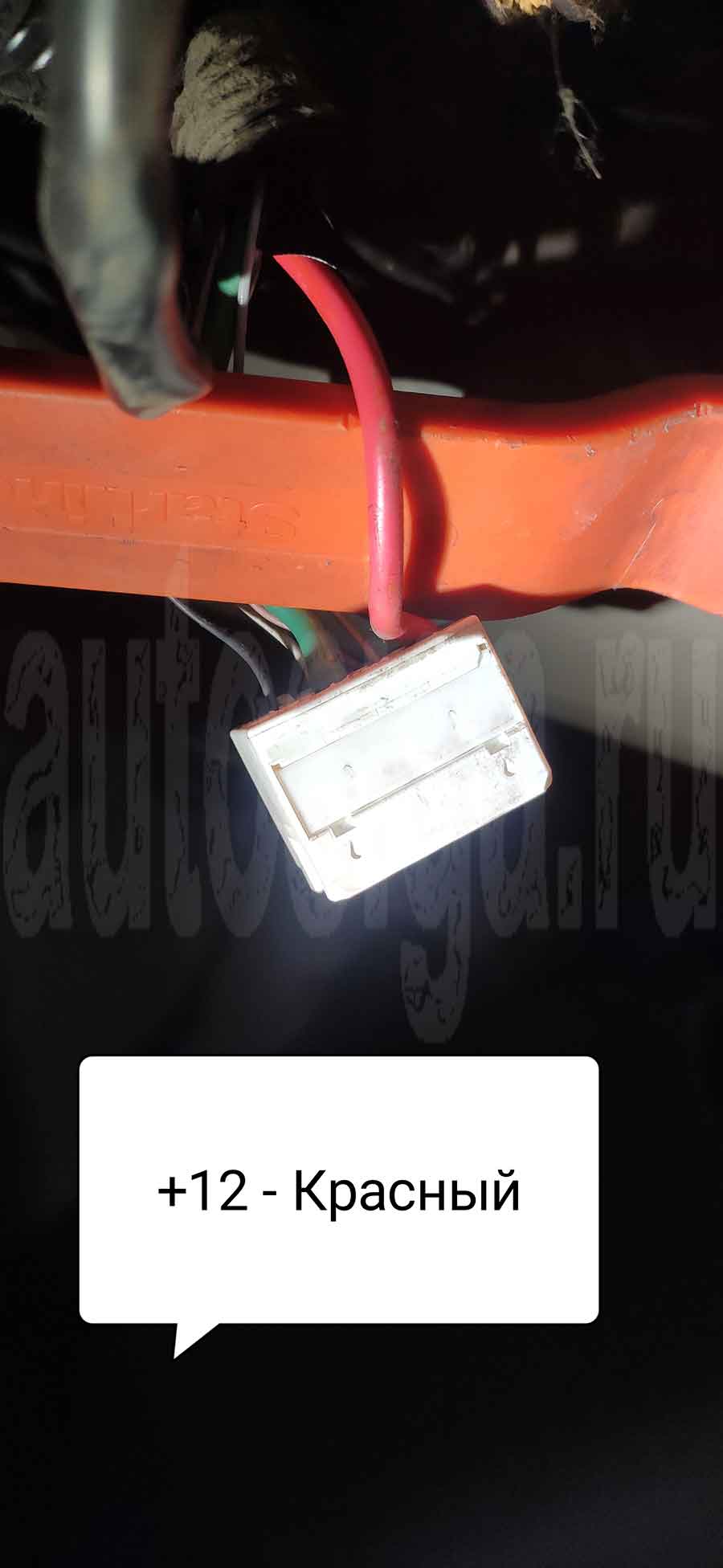

Тойота Марк Х 2006: +12В

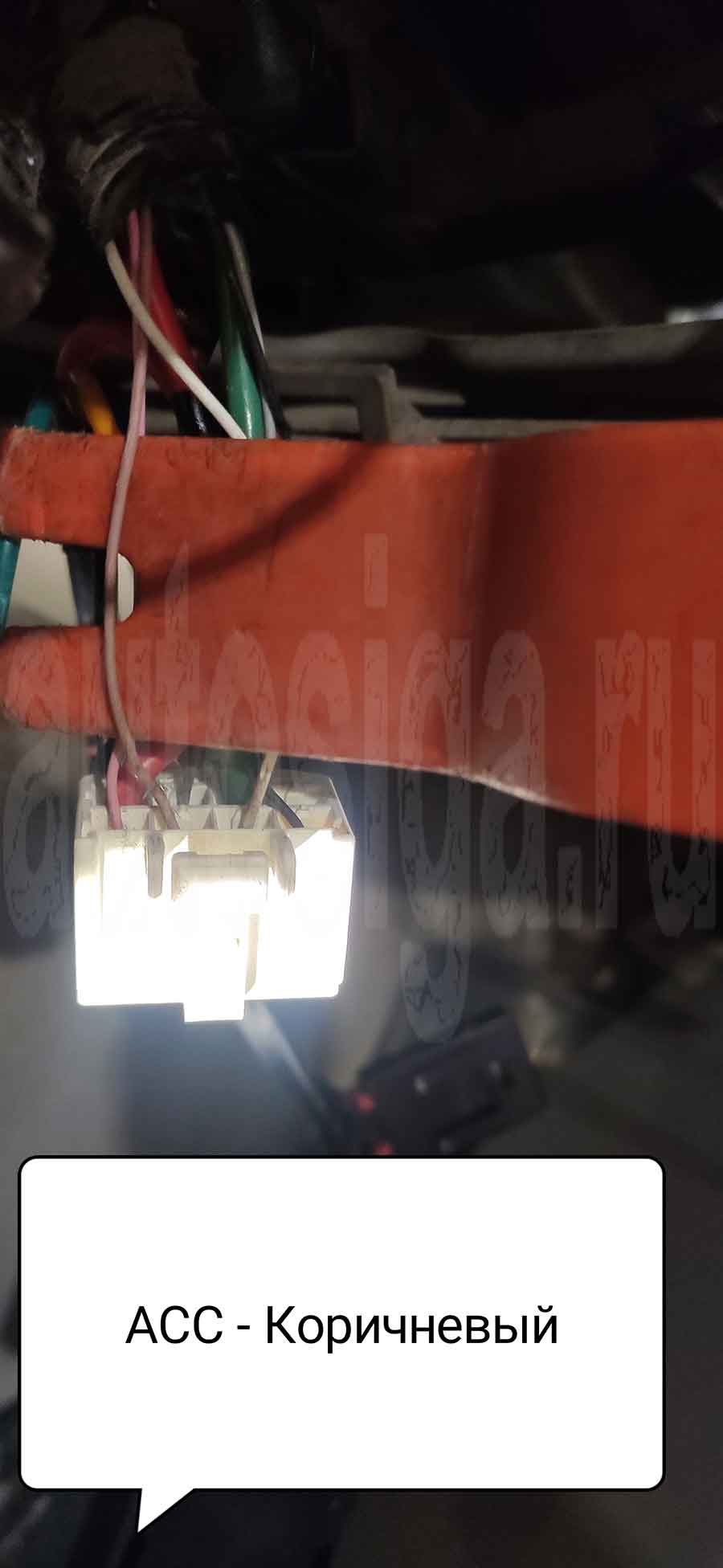

Тойота Марк Х 2006: ACC

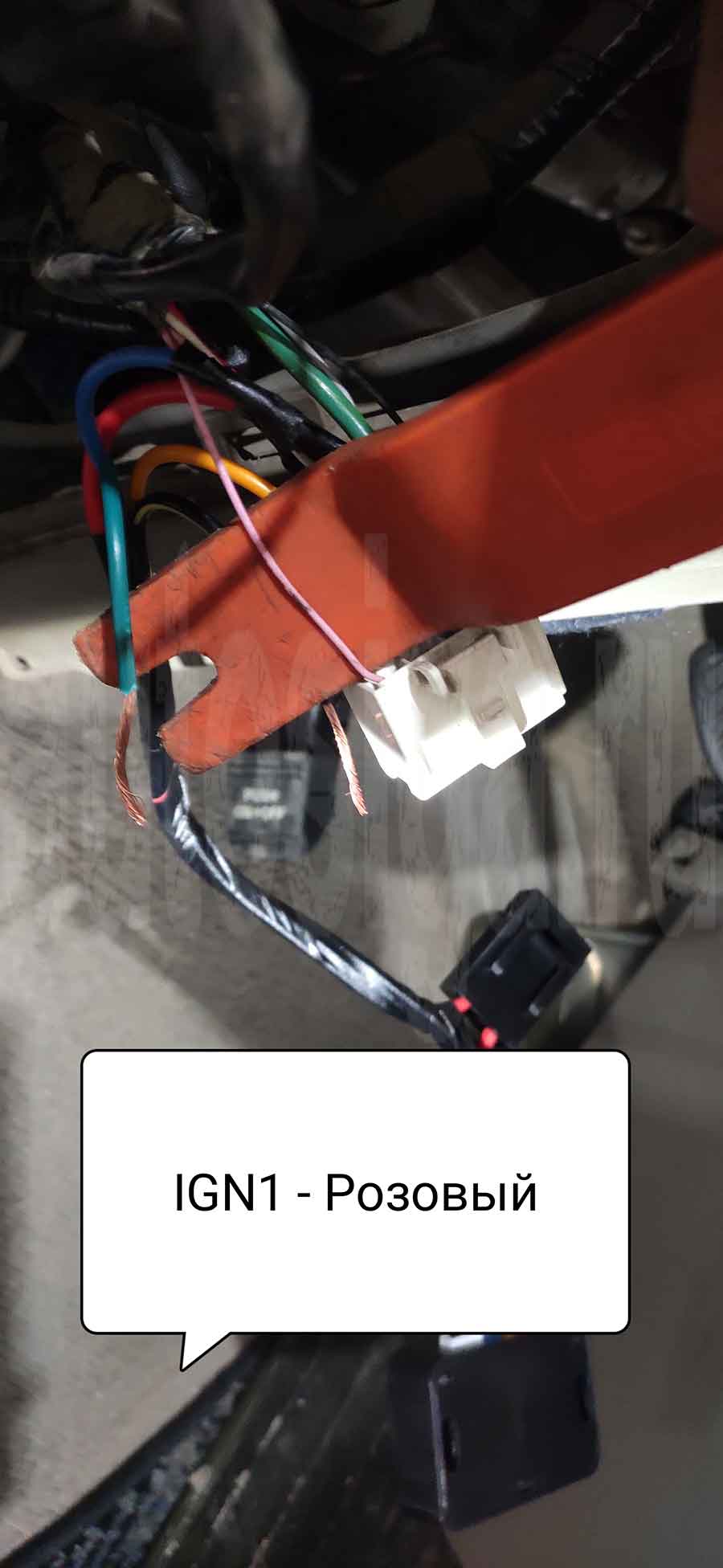

Тойота Марк Х 2006: зажигание 1

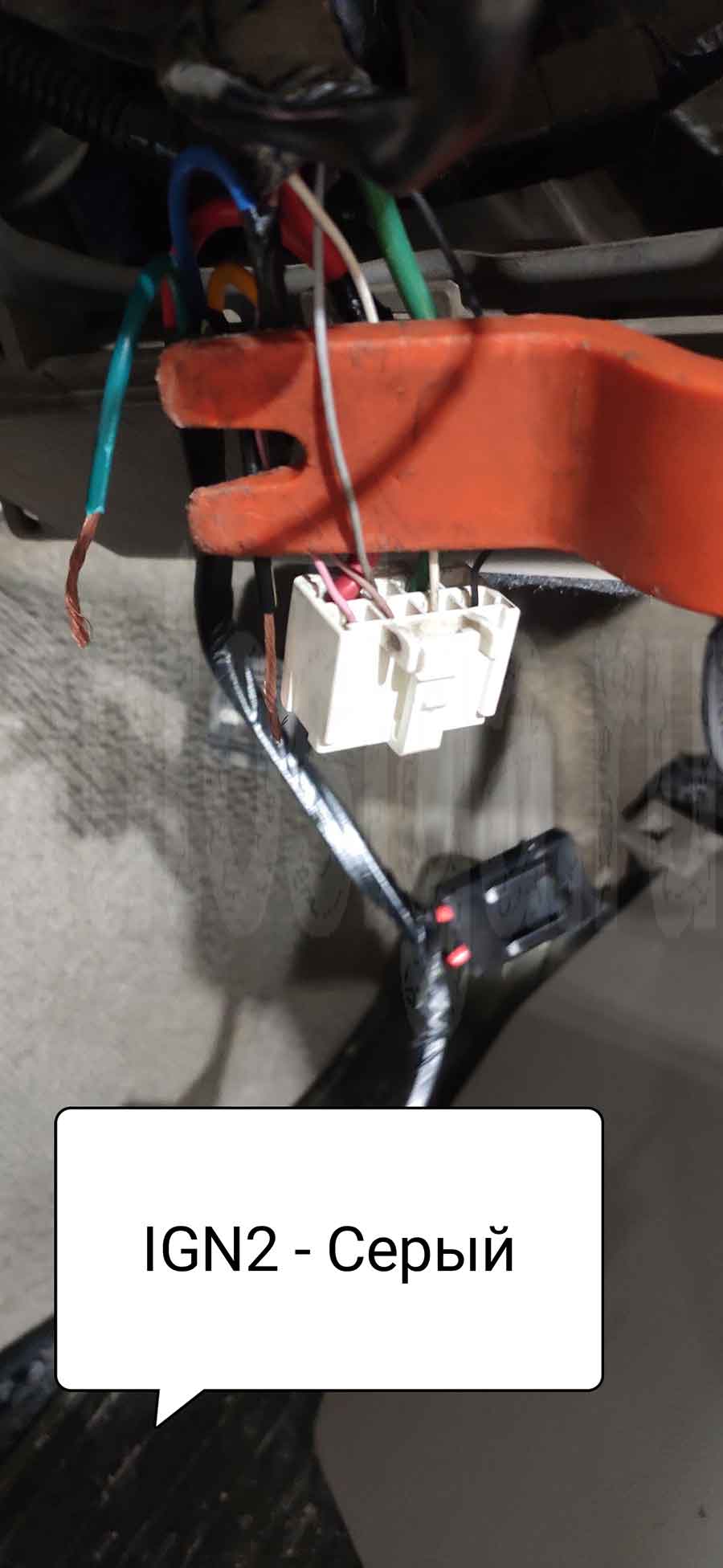

Тойота Марк Х 2006: зажигание 2

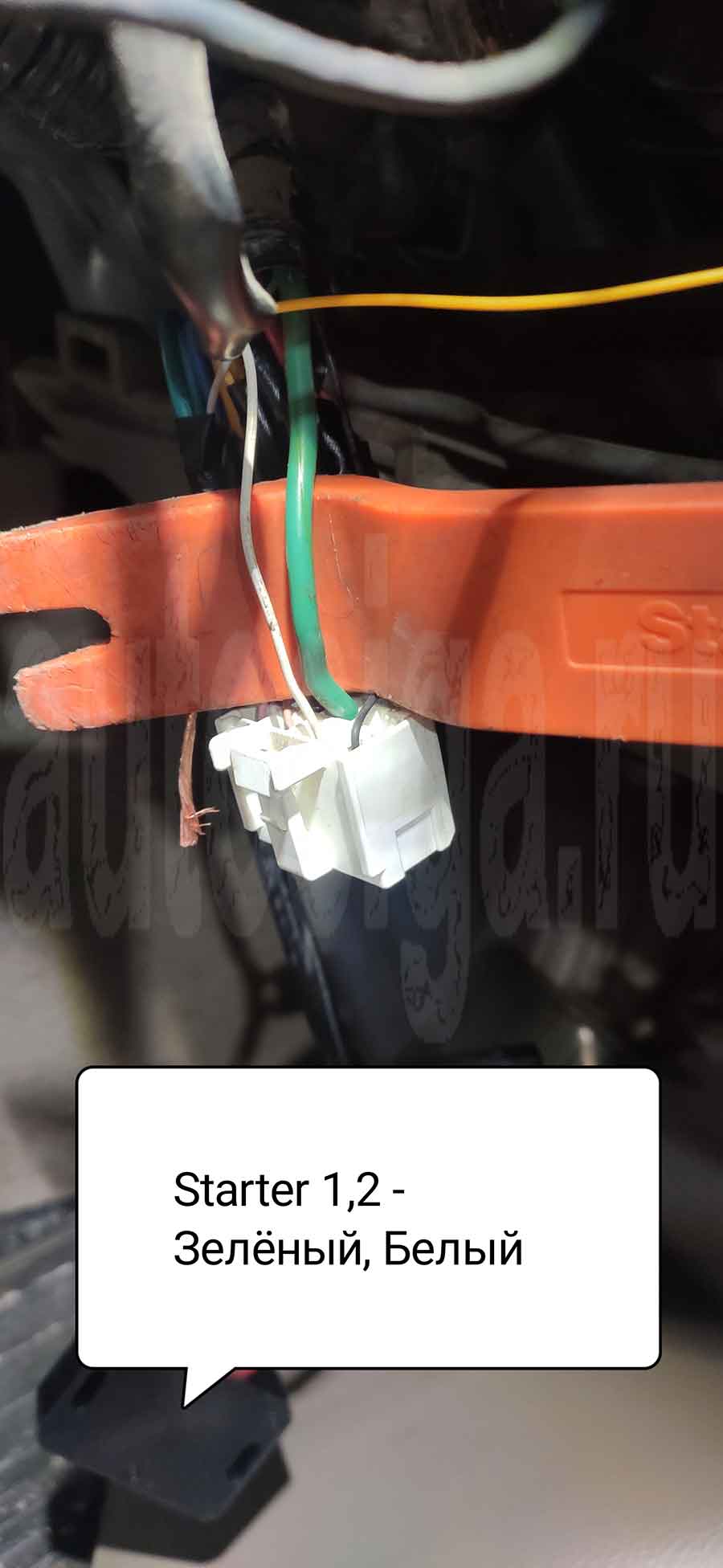

Тойота Марк Х 2006: стартера

Аварийка (+) – зелёный, серый (реле аварийки над педалью тормоза сверху)

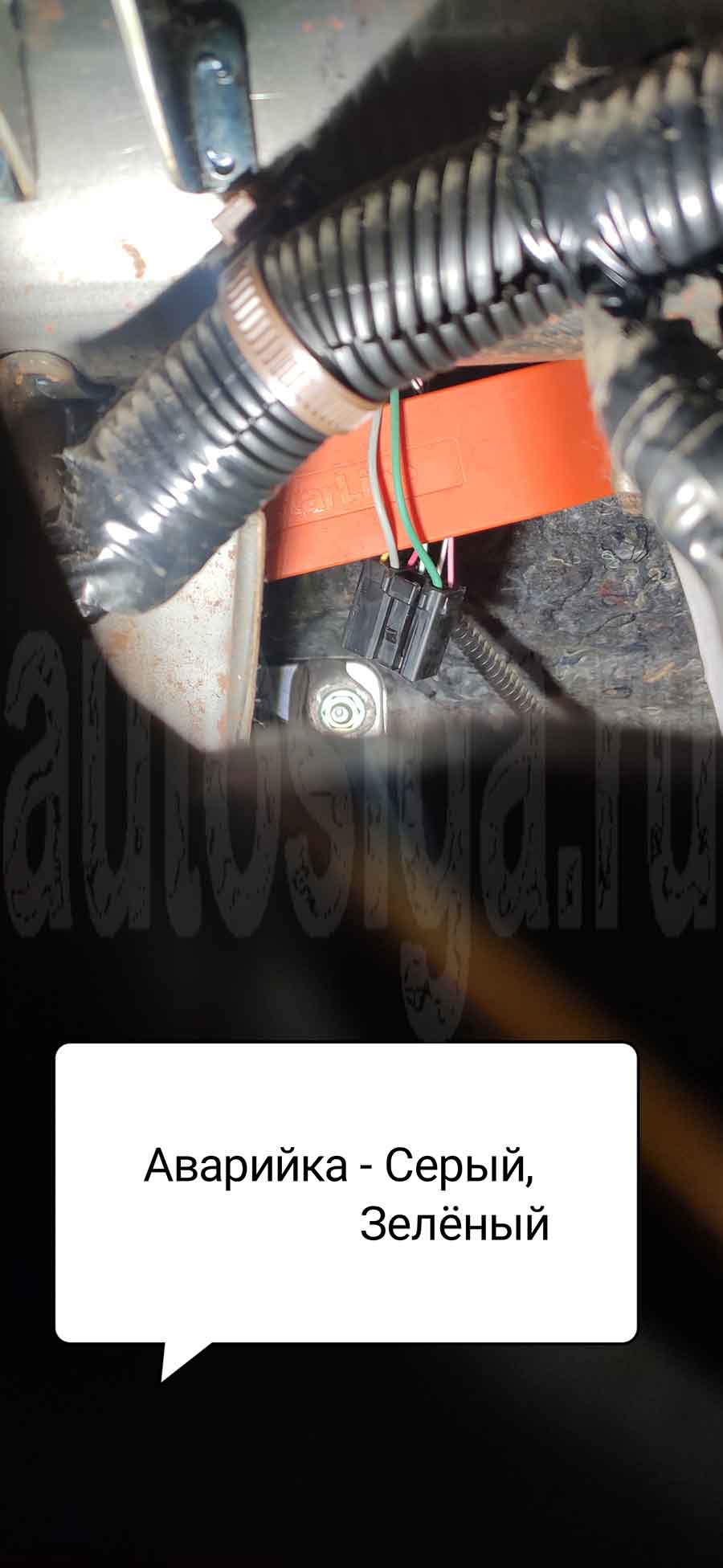

Тойота Марк Х 2006: аварийка

Центральный замок (-):
Закрыть – розовый
Открыть – фиолетовый

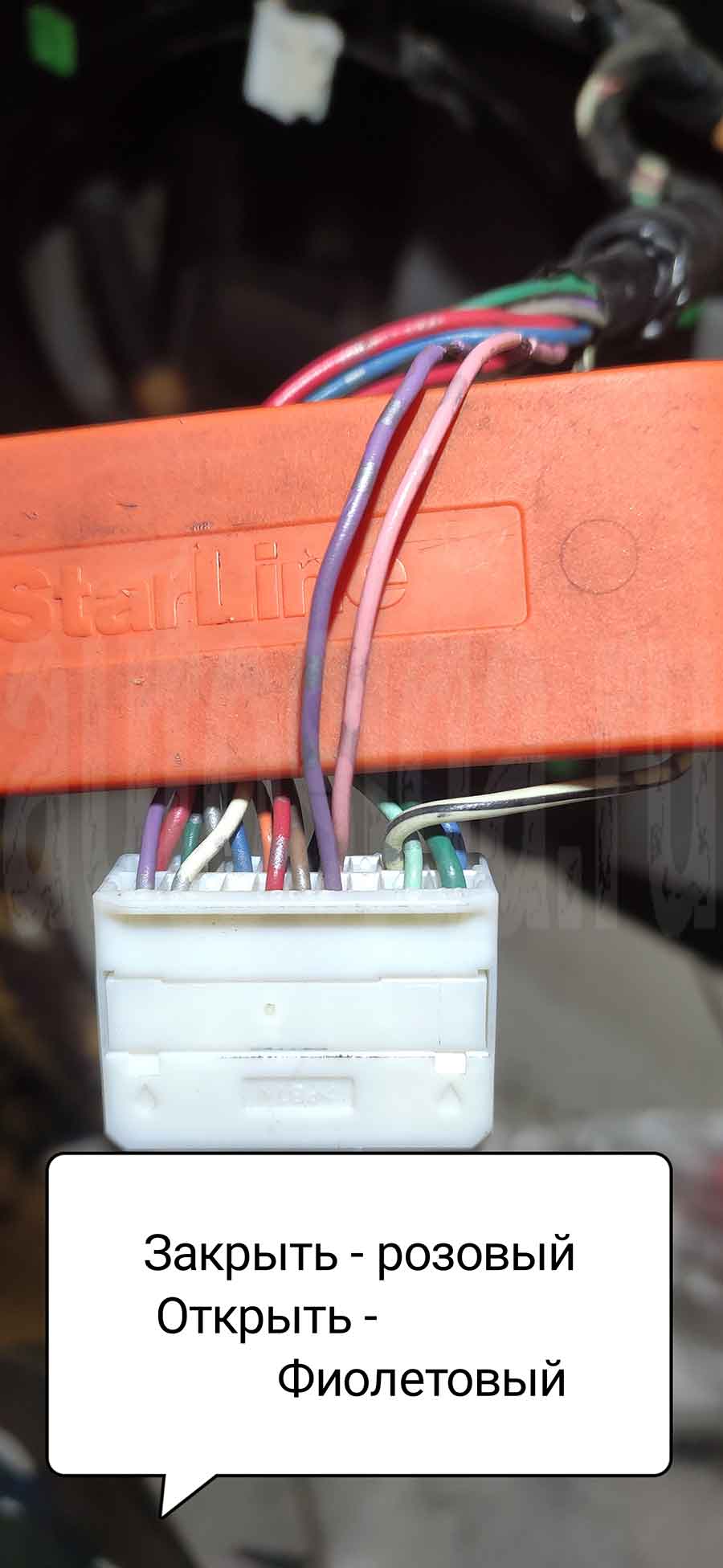

Тойота Марк Х 2006: центральный замок

Стоп-сигнал (+) – белый (лягушка)

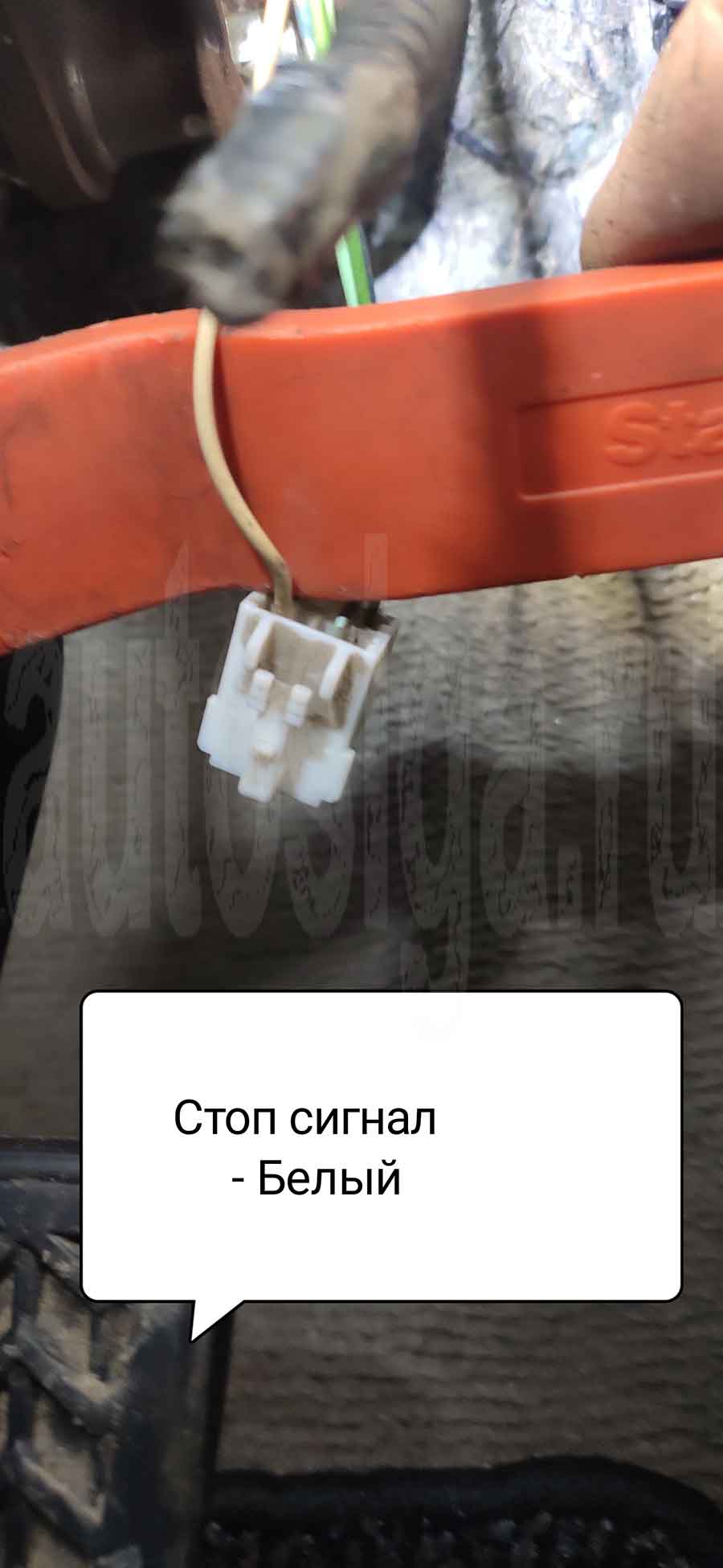

Тойота Марк Х 2006: стоп-сигнал

Концевики дверей (все подключаем через 2 диода):
Передний правый – красный (разъём S28), пин 14
Задний правый – зелёный (разъём S28), пин 16
Передний левый – белый (разъём К72), пин 23
Задний левый – зелёный (разъём FA), пин 11
Багажник – синий (разъём К72), пин 25

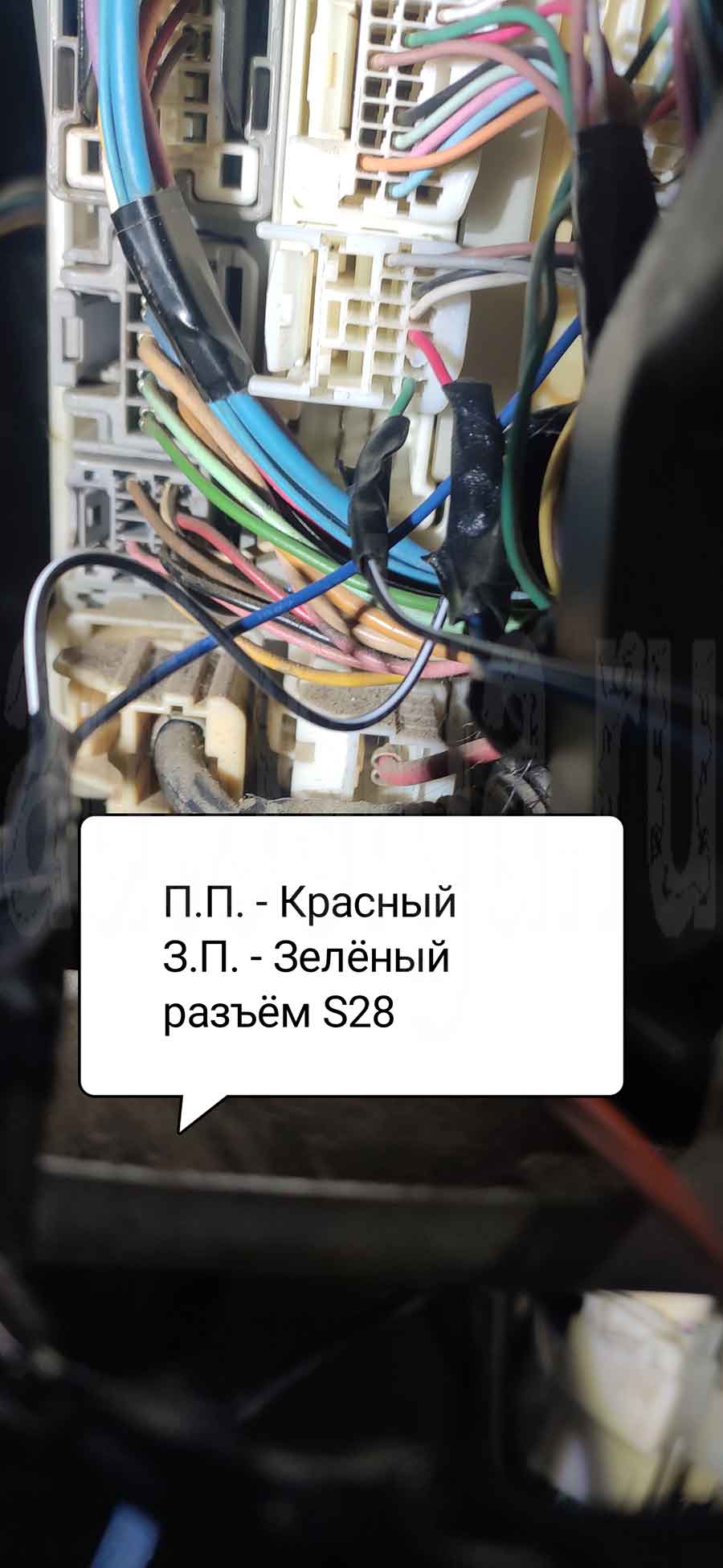

Тойота Марк Х 2006: разъём S28

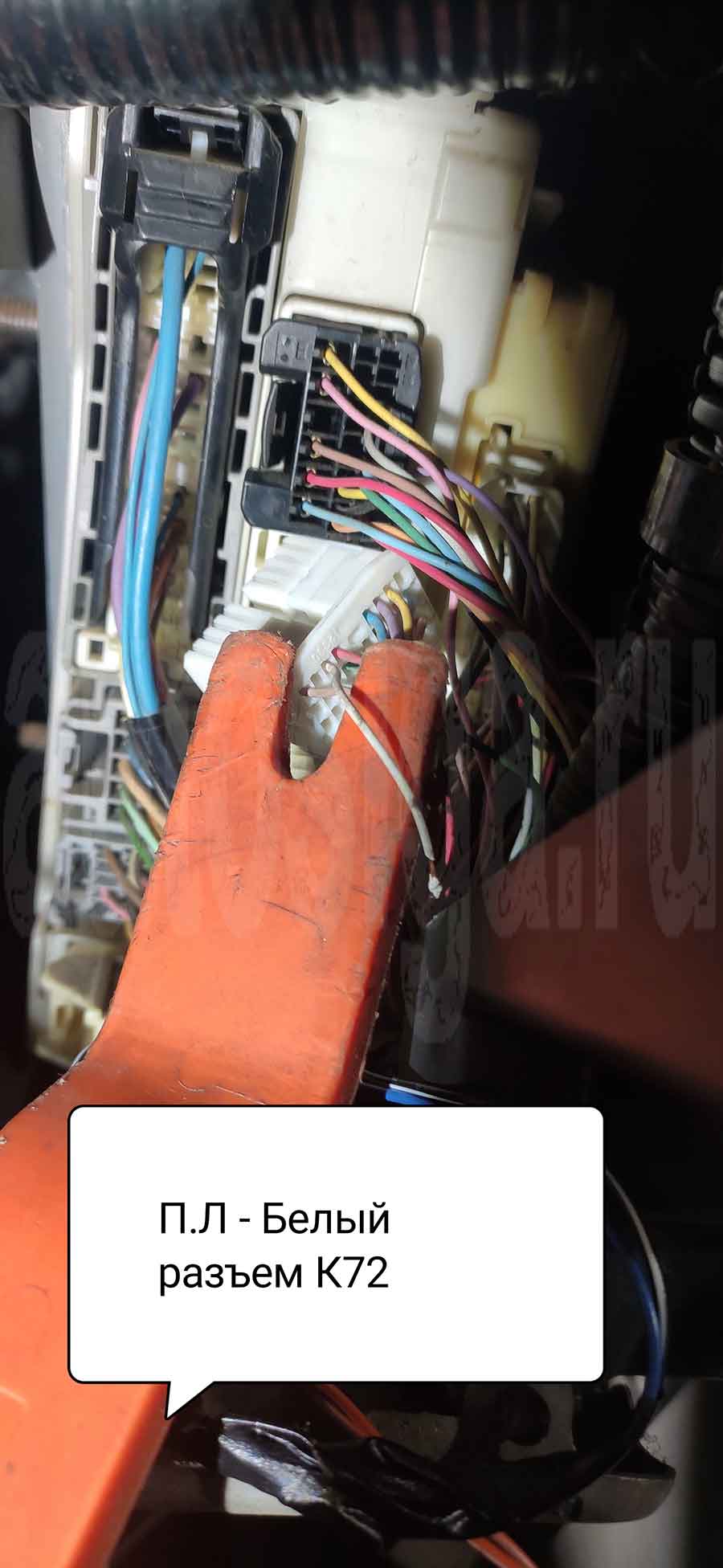

Тойота Марк Х 2006: разъём К72

Тойота Марк Х 2006: разъём FA

Тахометр – белый (крайний пин), OBD

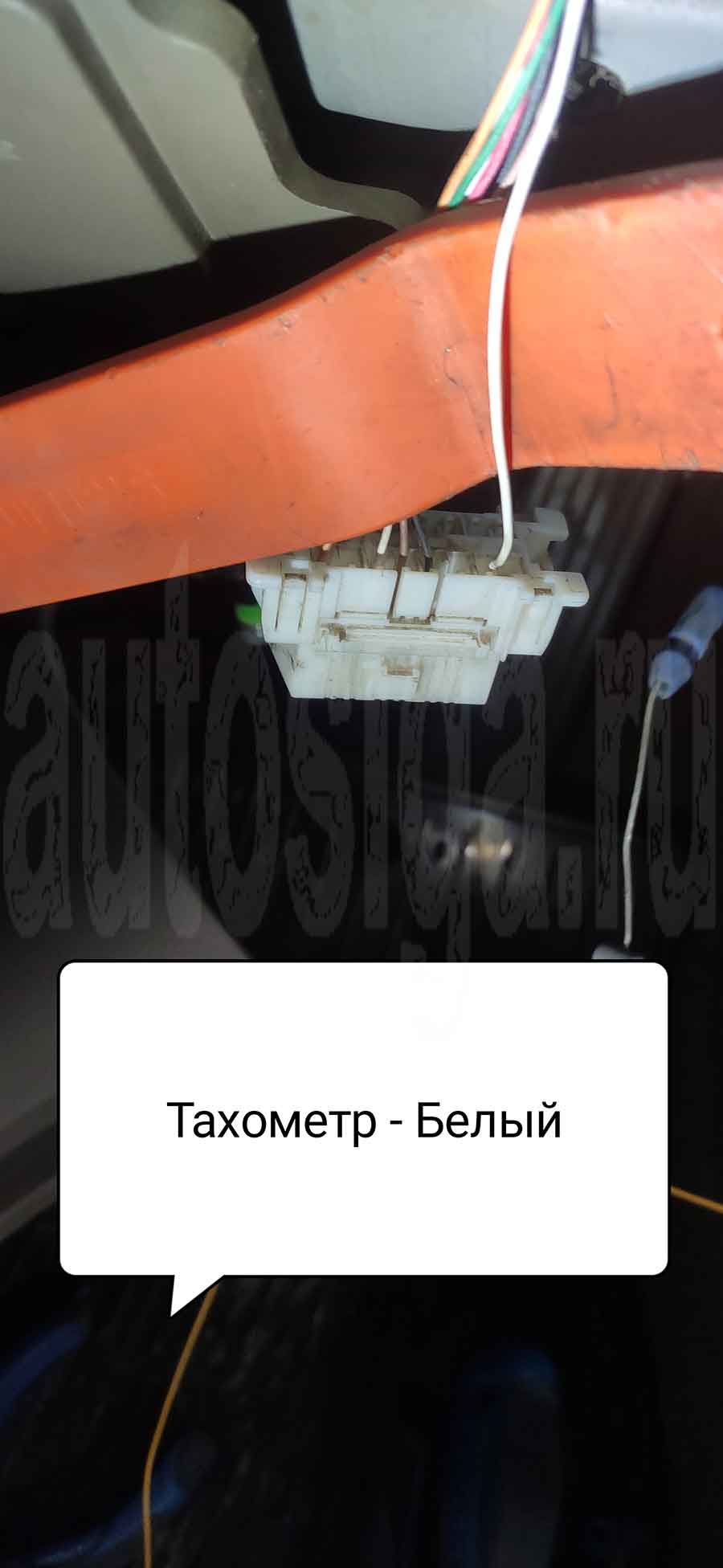

Тойота Марк Х 2006: тахометр
