Фото точек подключения автосигнализации на Mitsubishi eK-Wagon 2009, АКПП

Автор pypok

Концевик капота

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Капот

Общий концевик дверей

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Двери

Повороты

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Поворот 1

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Поворот 2

Центральный замок

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Отпирание центрального замка

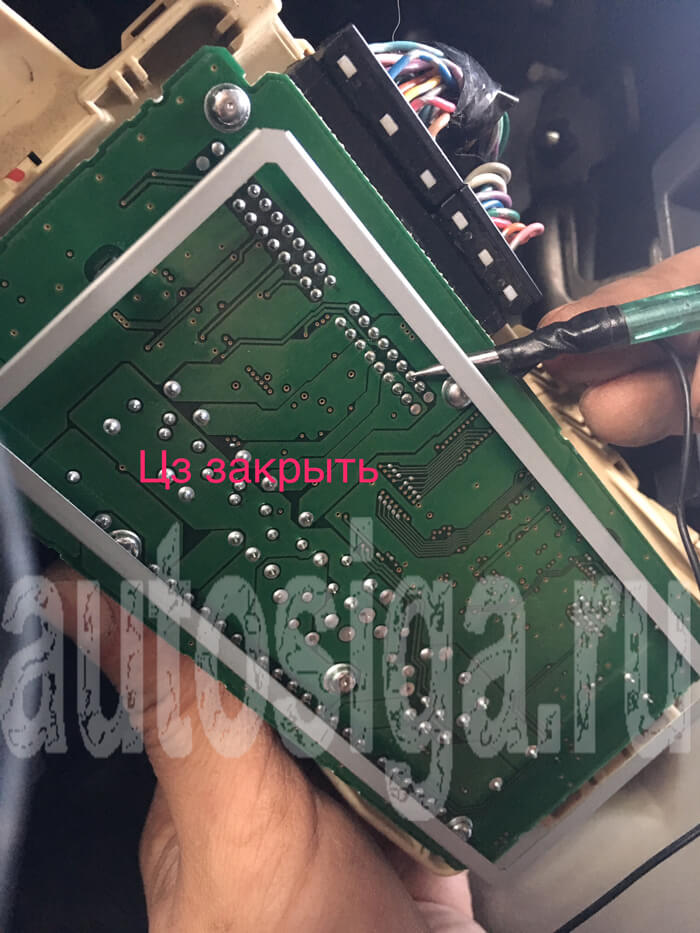

Точки подключения автосигнализации на Mitsubishi eK-Wagon 2009 - Запирание центрального замка

pypok

Комментарии

Цитирую Palsecam:

То есть впаяться в плату и подавать туда минус с сигнашки будет лучше чем врезаться в обрыв проводов у водит.двери(зелёный и белый ,и подавать на них плюс),так как при впайке к плате будет сохранятся управление со штатного ключа-брелка?Да?


Я не считаю это лучше. Я считаю, что лезть паяльником в штатные блоки - это варварство.
С чего Вы взяли, что штатка перестанет работать, если подключиться к силовым проводам?! Подключайтесь правильно (в разрыв, а не в обрыв) - и всё будет работать.
Все схемы есть на сайте, как правильно подключиться.
Как правильно найти провода центрального замка и подключиться к ним при установке автосигнализации
Схемы подключения автосигнализации к различным типам центрального замка
То есть впаяться в плату и подавать туда минус с сигнашки будет лучше чем врезаться в обрыв проводов у водит.двери(зелёный и белый ,и подавать на них плюс),так как при впайке к плате будет сохранятся управление со штатного ключа-брелка?Да?

Цитирую Palsecam:

Что конкретно подавать плюс или минус на Центр.Замок?может есть другие провода,чтоб в плату не Впаяваться??


Минус. По поводу других проводов - пройдите по ссылке в конце статьи (специально же выделил блок "Статьи по теме"). Там рассказано про другой способ подключения.
Что конкретно подавать плюс или минус на Центр.Замок?может есть другие провода,чтоб в плату не Впаяваться??
