Фото точек подключения автосигнализации на Mitsubishi eK-Wagon 2015, АКПП, ключ
Автор

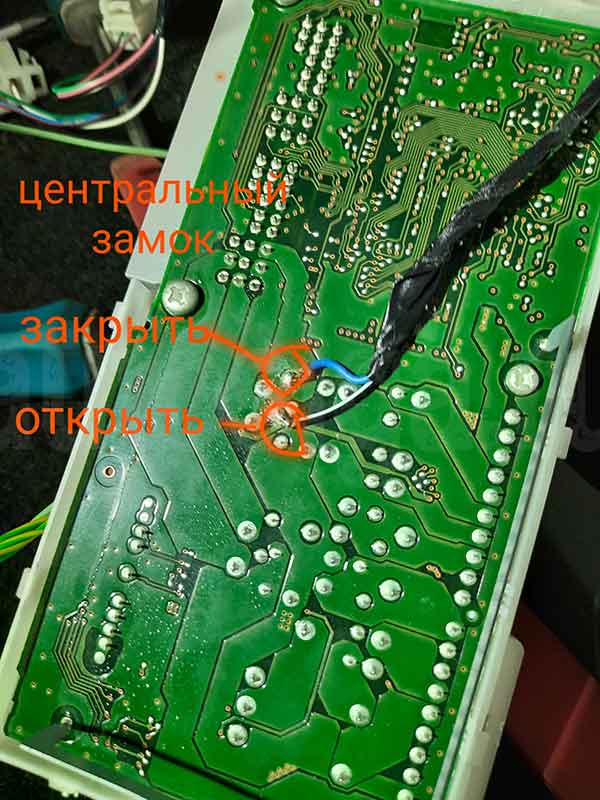

Центральный замок – впаиваемся в блок предохранителей
Замок зажигания:
BAT+12 – жёлтый
IG1 – серый
IG2 – белый
ACC – фиолетовый
ST – розовый

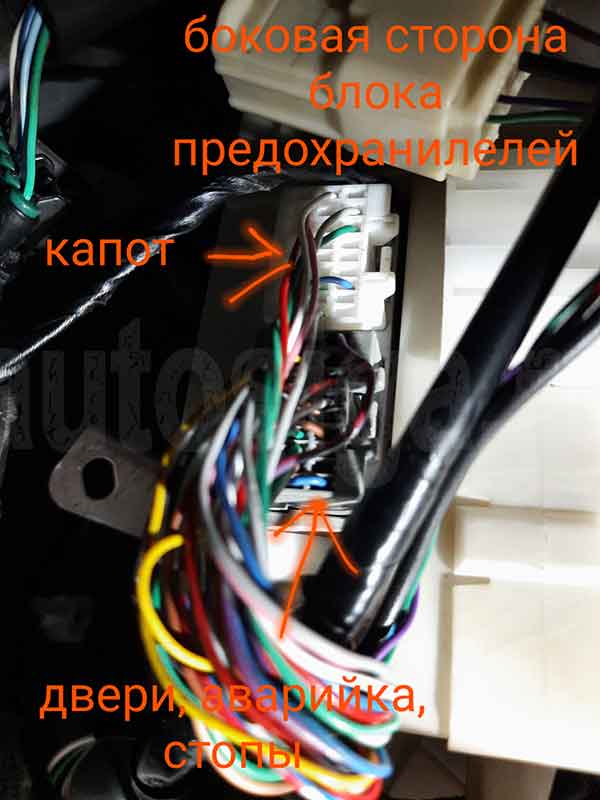

Разъёмы на блоке предохранителей для подключения концевиков дверей, капота, стоп-сигналов и аварийки.

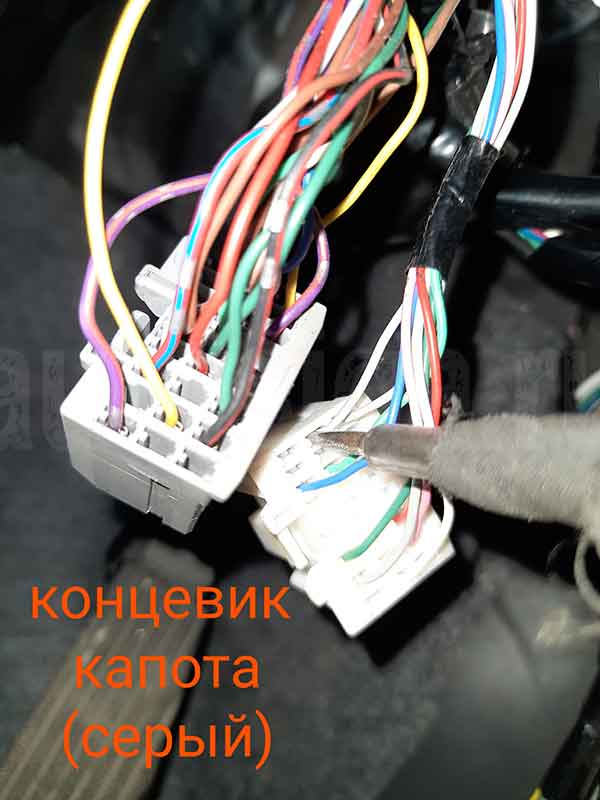

Концевик капота – серый в белой фишке с боку блока предохранителей

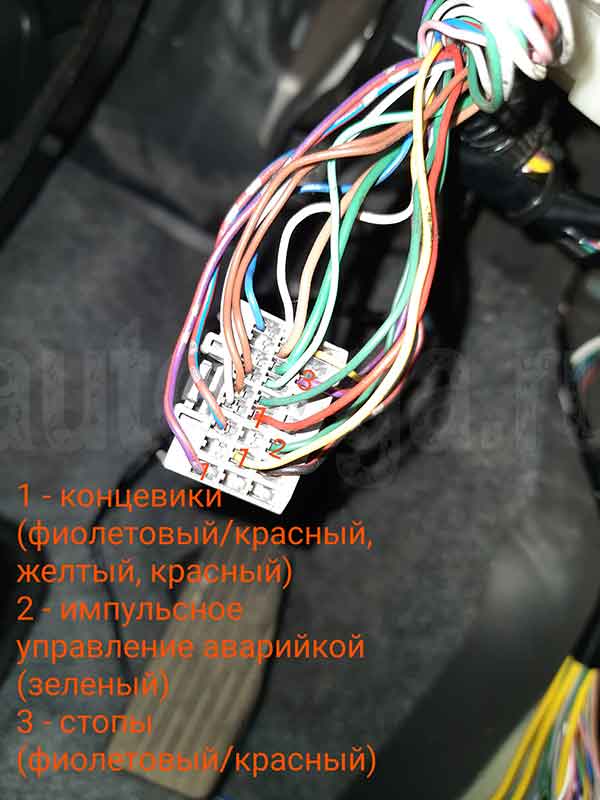

Серая фишка с боку блока предохранителей:
концевики – фиолетовый/красный (правый передний), красный (левый передний), жёлтый (задние двери, он же багажник)
стопы – фиолетовый/красный
управление аварийкой (импульсное) – зелёный
Контроль заведённого двигателя (импульсы) – 1-я катушка зажигания, жёлтый/красный
AutoElectrician38
