Фото точек подключения сигнализации на Hyundai Elantra 2021

Автор: Евгений Новиков

Hyundai Elantra 2021

Подключение Lin на Hyundai Elantra 2021
Lin – коричневый/оранжевый, +12В – красный толстый в разъёме сбоку блока предохранителей

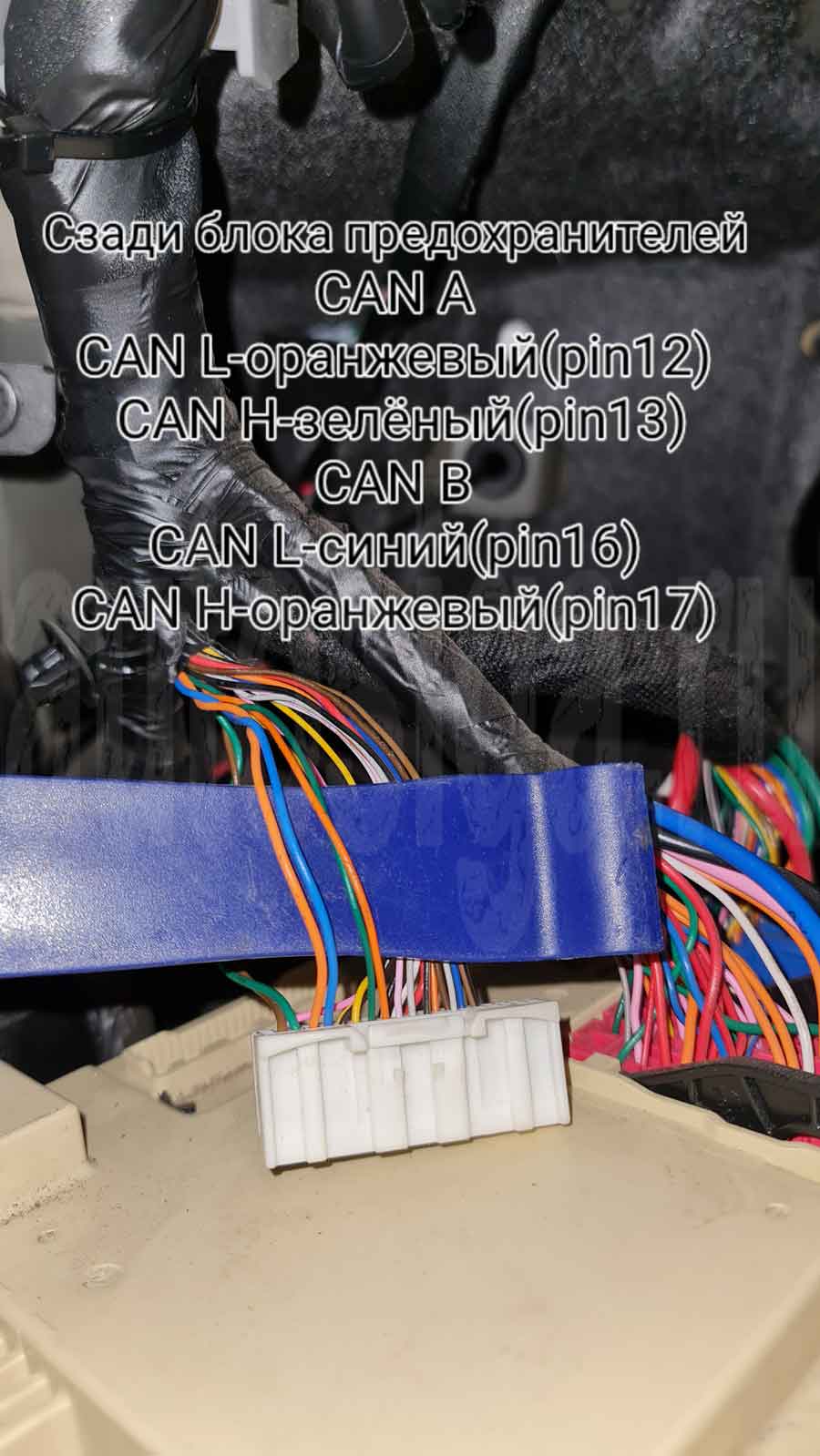

Подключение CAN на Hyundai Elantra 2021
CAN-A-L – оранжевый, CAN-A-H – зелёный, CAN-B-L – синий, CAN-B-H – оранжевый сзади блока предохранителей в белом разъёме

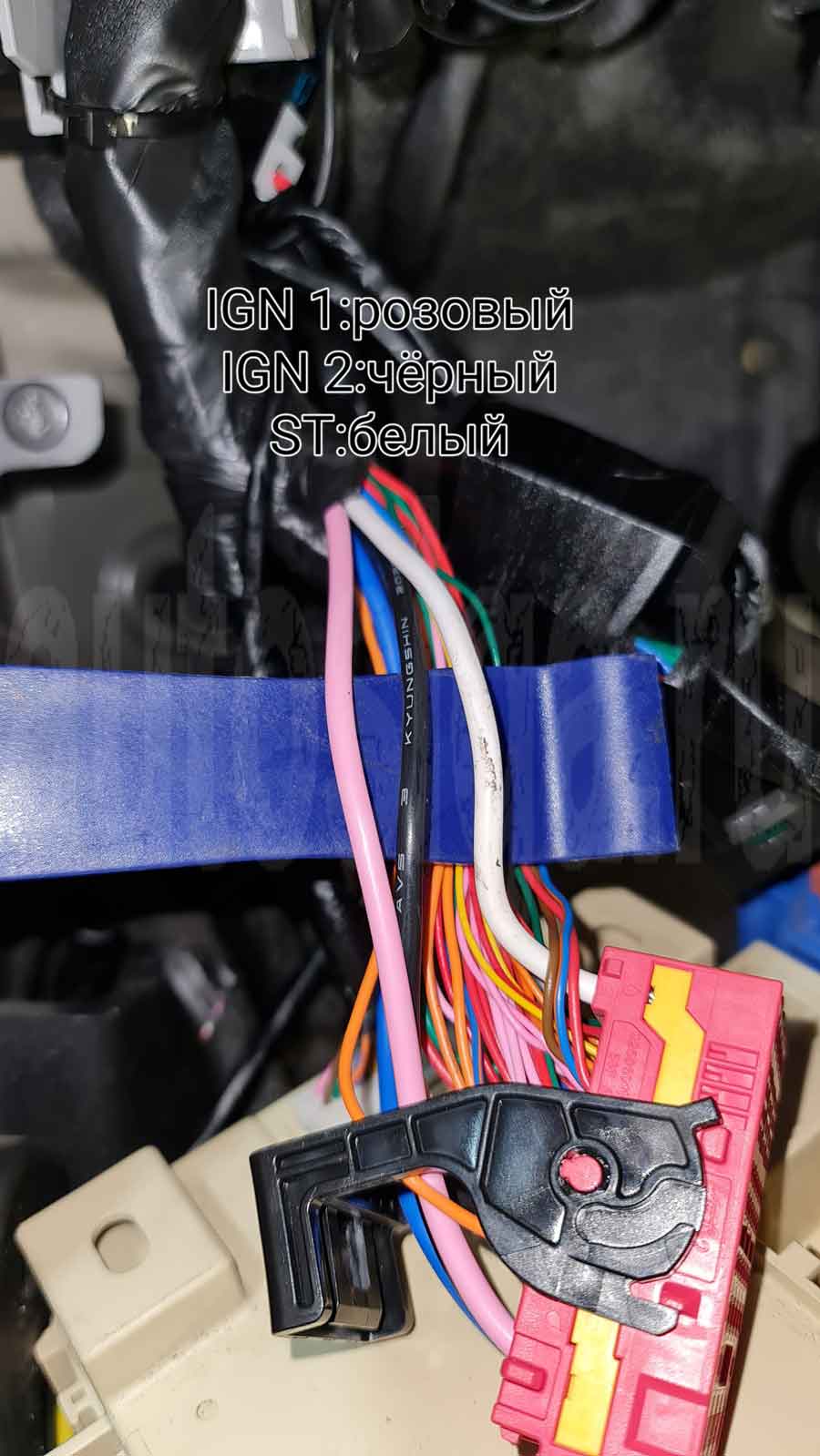

Подключение силовых цепей на Hyundai Elantra 2021
зажигание 1 – розовый, зажигание 2 – чёрный, стартер – белый в красном разъёме сзади блока предохранителей
