Карта монтажа автосигнализации StarLine А91 на автомобиль Hyundai Avante HD (Elantra) 2009-2010, левый руль, АКПП, обычный ключ, ИММО отсутствует, есть отпирание замков при глушении двигателя

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Разбираем салон

Установка автосигнализации Starline A91 на Hyundai Avante 2010

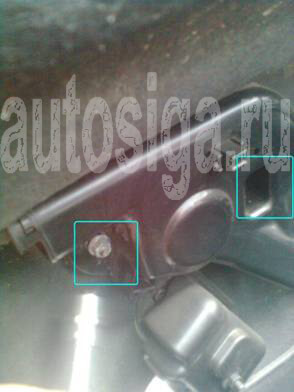

Фото 1.1. Выкручиваем саморез в ручке открытия капота на левой КИК-панели и снимаем ручку, после этого снимаем накладку порога в проеме водительской двери и пластиковую накладку левой КИК-панели.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

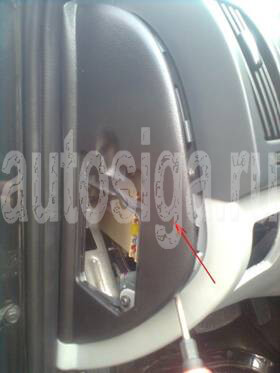

Фото 1.2. Снимаем левую торцевую крышку панели (клипсы-защелки по периметру).

Установка автосигнализации Starline A91 на Hyundai Avante 2010

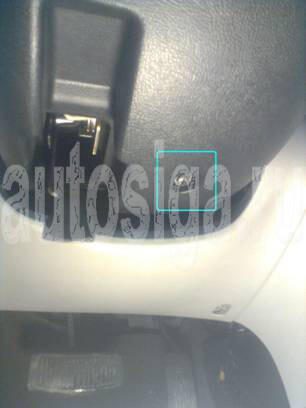

Фото 1.3. Выкручиваем два самореза крепления подторпедника снизу.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 1.4. Выкручиваем два самореза крепления подторпедника с торца панели, отжимаем 2 зацепа и сдергиваем подторпедник (клипсы по верхней кромке).

Установка автосигнализации Starline A91 на Hyundai Avante 2010

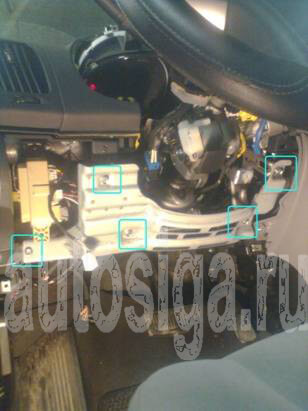

Фото 1.5. Выкручиваем пять болтов крепления пассивной защиты ног водителя и снимаем её.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

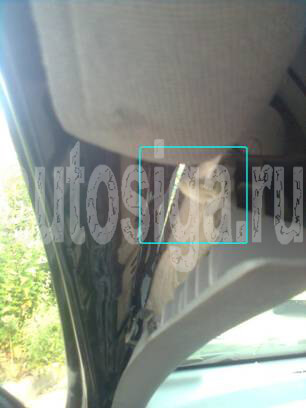

Фото 1.6. Снимаем накладку левой стойки лобового стекла. Обычные клипсы.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

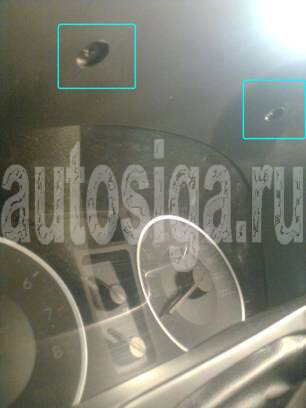

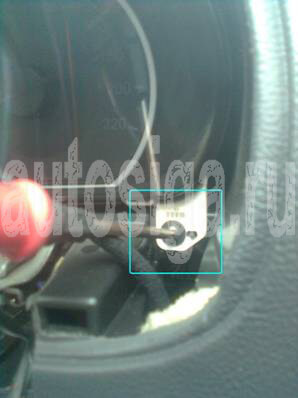

Фото 1.7. Выкручиваем два самореза крепления обрамления доски приборов.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

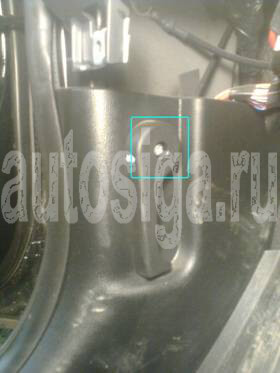

Фото 1.8. Выкручиваем саморез снизу кожуха рулевого вала.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

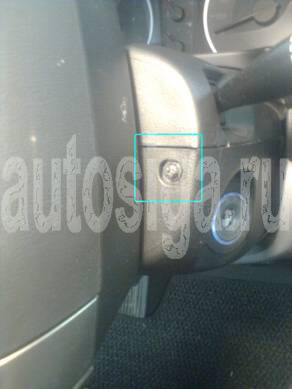

Фото 1.9. Выкручиваем саморез справа под рулем и такой же саморез слева. После этого расстыковываем половинки кожуха (зацепы) и снимаем их.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 1.10. Выкручиваем четыре самореза крепления доски приборов и снимаем её. (Расстыковка разъемов при выключенном зажигании ошибок не дает).

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 1.11. В подкапотном пространстве выкручиваем две гайки крепления крышки пучка проводов по центру моторного щита.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 1.12. Для протягивания проводов прокалываем резиновый уплотнитель.

Приступаем к монтажу системы

Установка автосигнализации Starline A91 на Hyundai Avante 2010

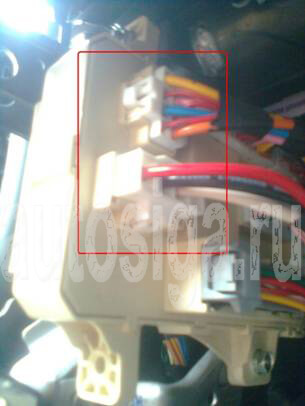

Фото 2.1. Замок зажигания:
БЕЛЫЙ – START
КРАСНЫЙ – +12В
ОРАНЖЕВЫЙ – АСС2
ЖЕЛТЫЙ – АСС
ЧЕРНЫЙ – +12В
СИНИЙ – IGN

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 2.2. Эти же провода присутствуют в крайних разъемах монтажного блока.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 2.3. В верхнем разъеме левой КИК-панели: зеленый – запирание, желтый – отпирание, черный – лампы STOP, белый – отпирание багажника слаботочное (массой, ток 0,2мА).

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 2.4. В нижнем разъеме монтажного блока (с серой защелкой) голубой и желтый – повороты, зеленый – бензонасос.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

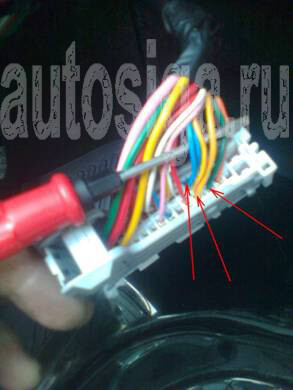

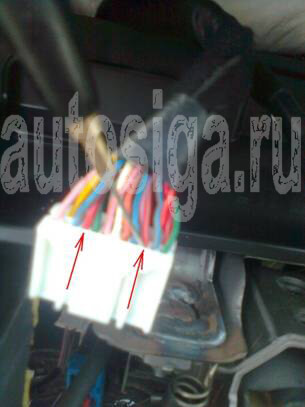

Фото 2.5. В левом (белом) разъеме доски приборов: красно-оранжевый – лампа заряда (справа от него сине-оранжевый – лампа масла), красный – двери (все).

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 2.6. В правом (черном) разъеме доски приборов: желтый и голубой – повороты, зелено-черный – контроль багажника.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Фото 2.7. Одно из возможных мест установки датчика удара – на кожух рулевого вала.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

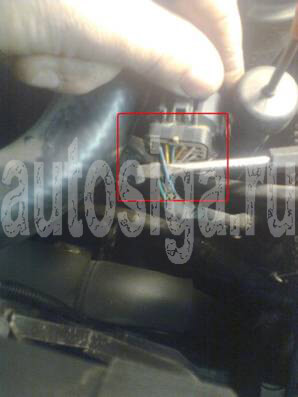

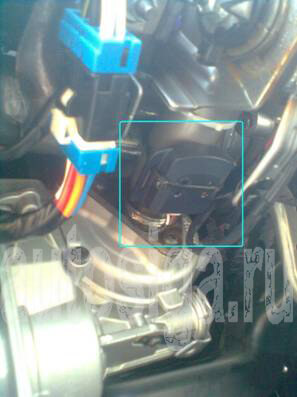

Фото 2.8. Под капотом на секторе АКПП – синий – ПАРКОВКА. В положении P +12 Вольт, любое другое 0 Вольт.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

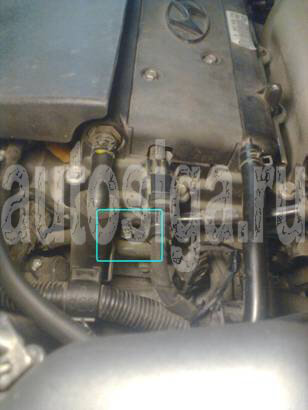

Фото 2.9. Одно из возможных мест крепления датчика температуры двигателя. Слева по ходу движения автомобиля.

Установка автосигнализации Starline A91 на Hyundai Avante 2010

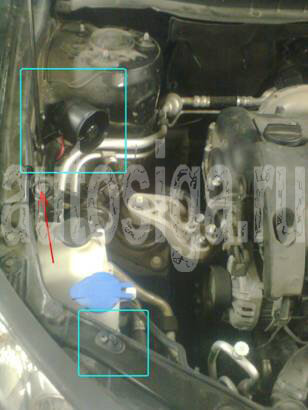

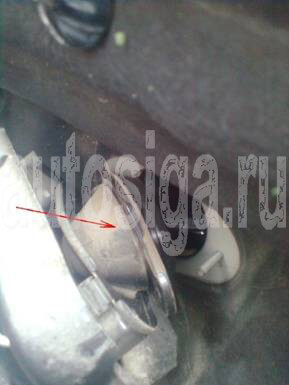

Фото 2.10. Установка сирены и дополнительного концевика капота. Стрелочкой обозначена кнопка штатного концевика. При его использовании не забудьте ОТРЕЗАТЬ его от штатной проводки.

Основная трудность - устранение отпирания замков дверей после остановки двигателя по завершении автозапуска (в случае, если такая функция имеется). Есть три варианта решения без поездки к дилеру Hyundai:

А) Запрограммировать во второй таблице «дозапирание дверей» (функция 7 вариант 2). Недостаток – двери все-таки будут отпираться после остановки двигателя и запираться через 2-3 сек.

Б) Отрезать силовые провода от штатной системы ЦЗ и подключить их непосредственно к выходам ЦЗ сигнализации, собрав «схему подключения к двухпроводным  электроприводам системы запирания (стр.20 инструкции по установке)». Недостаток – теряем управление центральным замком всеми штатными системами – от кнопки в салоне, от замка двери водителя, при разгоне авто.

В) Собрать схему блокирования открытия замков штатной электроникой на время охраны – схема 2.1.

Установка автосигнализации Starline A91 на Hyundai Avante 2010
Схема 2.1. Блокирование отпирания замков дверей по окончании автоматических и дистанционных запусков.

В настройках программируем прокрутку 3,6 сек, контроль «генератор +».

Заблокировать можно: в салоне – бензонасос, зажигание, под капотом – форсунки или датчики.

Основной блок располагаем внутри панели. Модуль приемо-передатчика – на лобовом стекле или в панели, светодиод – в накладке левой стойки. Сервисную кнопку VALET – в скрытом от глаз месте.

Включаем  питание, проверяем работоспособность: контроль дверей, капота, багажника, индикацию температуры салона и двигателя (при закрытом капоте), работоспособность запуска двигателя сигнализацией и блокирование открытия замков дверей после глушения двигателя на автопрогреве.

Регулируем чувствительность датчика удара. Собираем демонтированные элементы обшивок и панелей салона в обратном порядке.
