Карта монтажа автосигнализации StarLine А91 на автомобиль Hyundai Avante MD, левый руль, АКПП, обычный ключ, ИММО отсутствует, есть «автосвет» и отпирание замков при глушении двигателя

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Для доступа к проводке и внутренним полостям торпедо разбираем салон. Нам понадобятся пластиковая лопатка, отвертка крестовая.

Разбираем салон

Фото1.1.

Выкручиваем саморез в ручке открытия капота на левой КИК-панели и снимаем ручку, после этого снимаем накладку порога в проеме водительской двери и пластиковую накладку левой КИК-панели.

Фото 1.2.

Снимаем левую торцевую крышку панели, начиная в месте, указанном стрелкой (клипсы-защелки по периметру).

Фото 1.3.

Выкручиваем саморез крепления подторпедника справа внизу.

Фото 1.4.

Выкручиваем два самореза крепления подторпедника с торца панели, отжимаем 4 зацепа и сдергиваем подторпедник (клипсы по верхней кромке).

Фото 1.5.

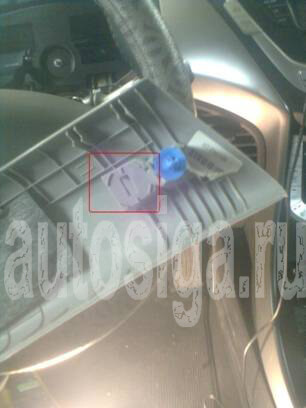

Снимаем накладку левой стойки лобового стекла. Отмечена клипса-зацеп, для расстыковки которой необходимо провернуть её на 90 градусов для совпадения зацепа с проемом окна в ответной части на накладке (см. фото 1.6.)

Фото 1.6.

Окно фиксации клипсы-зацепа. Поворачивать клипсу удобно утконосами с загнутыми кончиками.

Фото 1.7.

Сдергиваем козырек доски приборов – клипсы по периметру (тянем строго «на себя», иначе обломим направляющие, отмеченные стрелками).

Фото 1.8.

Выкручиваем саморез снизу кожуха рулевого вала.

Фото 1.9.

Выкручиваем саморез справа под рулем и такой же саморез слева. После этого расстыковываем половинки кожуха (зацепы) и снимаем их. Верхняя половина кожуха одновременно является нижним обрамлением доски приборов (две клипсы – тянем её на себя).

Фото 1.10.

Выкручиваем четыре самореза крепления доски приборов и снимаем её. (Расстыковка разъемов при выключенном зажигании ошибок не дает).

Подключение автосигнализации

Фото 1.11.

В разъеме приборной доски:
синий (8 контакт слева в верхнем ряду) – генератор +
оранжевый (5 контакт слева в верхнем ряду) – масло

Фото 1.12.

В разъеме E-FRONT на блоке BCM (Доступен после снятия подторпедника):
Красно-оранжевый и сине-оранжевый – передние повороты.

Фото 1.13.

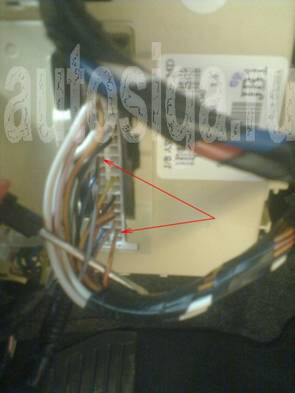

В разъеме B FLOOR:
1. Вправом ряду:
красно-оранжевый двойной и сине-оранжевый двойной – повороты. (отмечены красными стрелками)
2. В среднем ряду:
розовый и серый – силовые выходы ЗАПИРАНИЯ ЦЗ раздельно по бортам,
коричневый и белый – силовые выходы ОТПИРАНИЯ ЦЗ по бортам (синие стрелки).

Схема 1.

Управление поворотами подключаем с диодной развязкой (нужно проверить – не исключено, что внутри BCM соответствующие контакты разъемов B FLOOR и E FRONT соединены перемычками – тогда диодная развязка не нужна, подключение делаем только в одном разъеме – где удобнее.).

Фото 1.14.

В этом же разъеме B FLOOR: в левом ряду красный тонкий (второй снизу) – силовое управление отпиранием багажника.

Схема 2. Управление отпиранием багажника.

Фото 1.15.

В разъеме C FLOOR подключаем контроль дверей и багажника. Нумерация слева – направо. Двери:
передняя левая – коричневый (5 контакт верхний ряд)
задняя левая – серый (12 контакт верхний ряд)
передняя правая – синий (11 контакт верхний ряд)
задняя правая – оранжевый (3 контакт нижний ряд)
багажник – зеленый (7 контакт верхний ряд)

Схема3. Подключение сине-черного провода сигнализации к концевикам дверей.

Фото 1.16.

В этом же разъеме C FLOOR подключаем управление центральным замком:
Розово-черный (7 контакт нижний ряд) – запирание
Желто-черный (8 контакт нижний ряд) – отпирание
Управление «массой».
(Красной стрелкой отмечен провод концевика задней правой двери)

Фото 1.17.

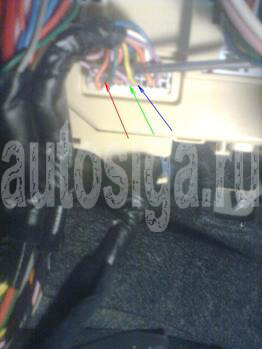

В разъемах левой КИК-панели подключаемся к проводу ламп STOP (зеленый провод) и можно сделать блокировку бензонасоса (серый провод).

Фото 1.18.

Одно из мест подключения «массы» – за приборной доской.

Фото 1.20.

Вытаскиваем нижнюю левую (и аналогично правую) ось крепления перчаточного ящика.

Фото 1.21.

Снимаем демпфер откидывания ящика и вытаскиваем его из проема.

Фото 1.22.

Снимаем правую торцевую крышку панели (обозначены клипсы, в передней части – зацепы).

Фото 1.23.

Выкручиваем саморез крепления декоративной накладки над перчаточным ящиком и снимаем накладку – клипсы и зацепы по периметру.

Фото 1.24.

Выкручиваем саморезы крепления задней стенки проема перчаточного ящика и вытаскиваем её.

Фото 1.25.

Прямоугольником обозначена сервисная кнопка (пока не установленная), стрелочкой – крепление проводов сирены, концевика капота и датчика температуры.

Фото 1.26.

Провода в подкапотное пространство выводим через штатный уплотнитель перед передним пассажиром.

Фото 1.27.

Под капотом устанавливаем сирену, датчик температуры и кнопку контроля капота.

Фото 1.28.

Датчик удара размещаем на кожухе рулевого вала. Подключения силовых проводов делаем в жгуте замка зажигания (обозначен стрелочкой).

Фото 1.29.

Модуль приемо-передатчика – на чистом участке лобового стекла.

Фото 1.30.

Светодиод-индикатор – в накладке левой стойки.

Основные трудности:

1. Устранение отпирания замков дверей после остановки двигателя по завершении автозапуска. Есть три варианта решения без поездки к дилеру Hyundai:

А) Запрограммировать во второй таблице «дозапирание дверей» (функция 7 вариант 2). Недостаток – двери все-таки будут отпираться после остановки двигателя и запираться через 2-3 сек.

Б) Отрезать силовые провода от разъема B FLOOR и подключить их непосредственно к выходам ЦЗ сигнализации, собрав «схему подключения к двухпроводным  электроприводам системы запирания (стр.20 инструкции по установке)». Недостаток – теряем управление центральным замком всеми штатными системами – от кнопки в салоне, от замка двери водителя, при разгоне авто.

В) Собрать схему блокирования открытия замков по окончании автозапуска – схема 4.

2. При автозапусках включается головной свет в случае, если переключатель стоит в положении AUTO, а в более поздних комплектациях возможно и в положении OFF. Требуется блокировать включение головного света. Проще всего это сделать разрывом управляющего провода – схема 5.

Недостаток – при работе двигателя на автопрогреве будут включены габариты.

Схема 4. Блокирование отпирания замков по окончании автозапуска по выключению зажигания.

Номинал С1 подбирается по сопротивлению катушки Р2 так, чтобы реле удерживалось в сработавшем состоянии на 2-3 сек. Сам конденсатор должен быть МОРОЗОСТОЙКИМ.

Схема 5. Блокирование автоматического включения головного света разрывом управляющего провода при включении зажигания во время охраны (на автозапуске).

В настройках программируем прокрутку 3,6 сек, контроль «генератор +».

Заблокировать можно: в салоне – бензонасос, зажигание, под капотом – форсунки или датчики.

Основной блок располагаем внутри панели. Сервисную кнопку VALET – в скрытом от глаз месте (не забудьте показать её владельцу при сдаче автомобиля).

Включаем  питание, проверяем работоспособность: контроль дверей, капота, багажника, индикацию температуры салона и двигателя (при закрытом капоте), работоспособность запуска двигателя сигнализацией и блокирование открытия замков дверей после глушения двигателя. Работу схемы гашения фар на время автозапуска.
