Установка автосигнализации на Honda Odyssey 2007, левый руль
Автор Евгений Новиков

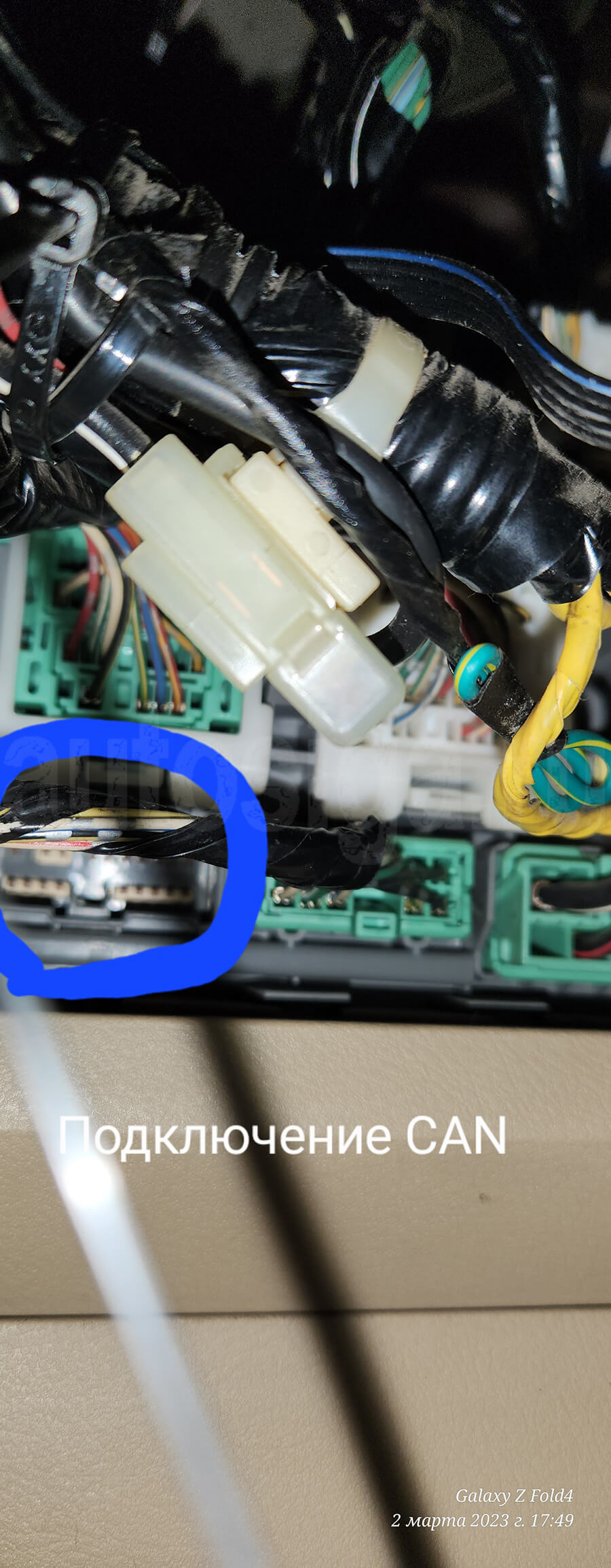

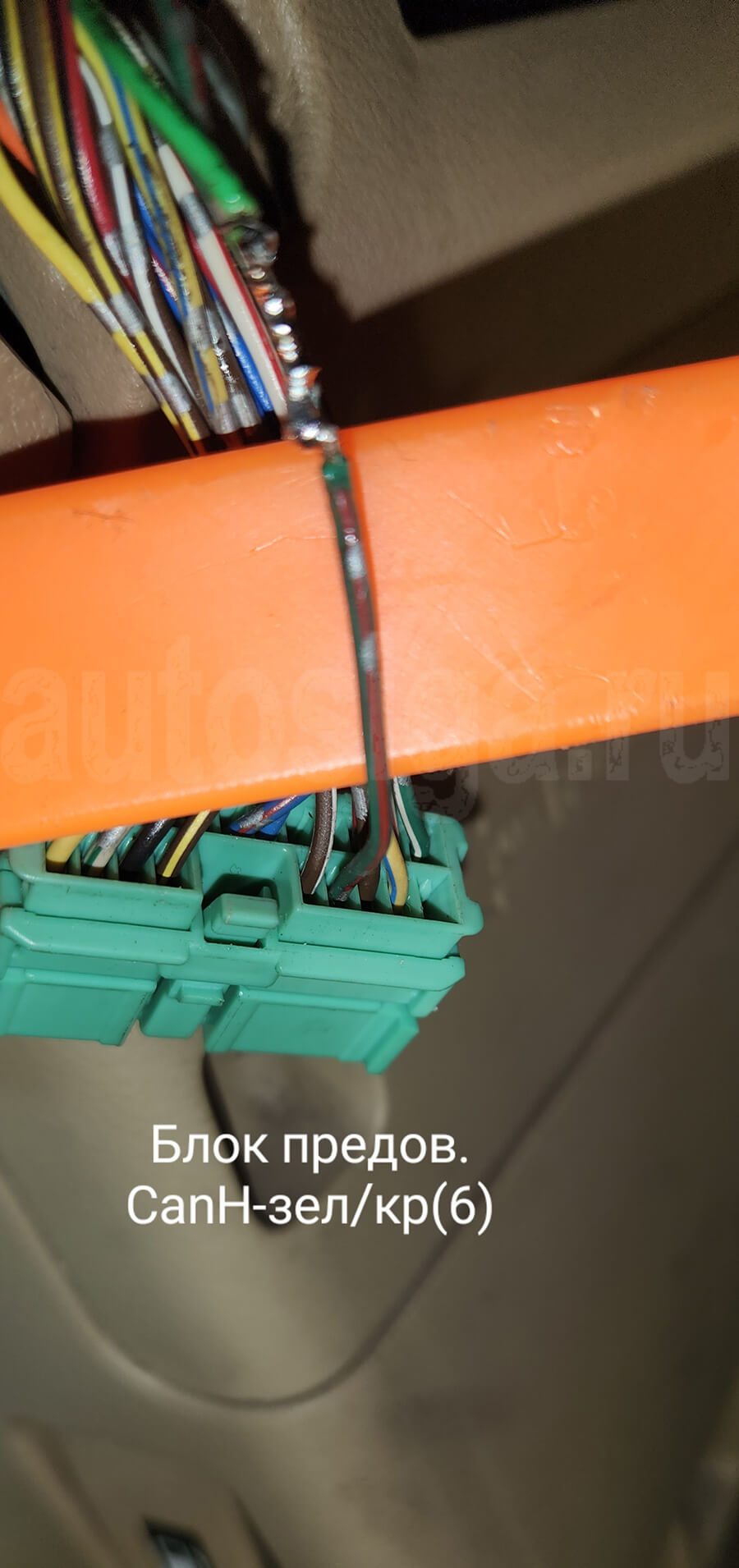

К can подключаемся в зелёном разъёме блока предохранителей – зелёный/красный провод (pin 6).
На семиконтактном зелёном разъёме рулевой колонки подключаемся к lin для обхода штатного иммо и разрываем провод лампы иммобилайзера.
Lin – красный/синий (pin 6), лампа иммобилайзера – синий/оранжевый (pin 3)

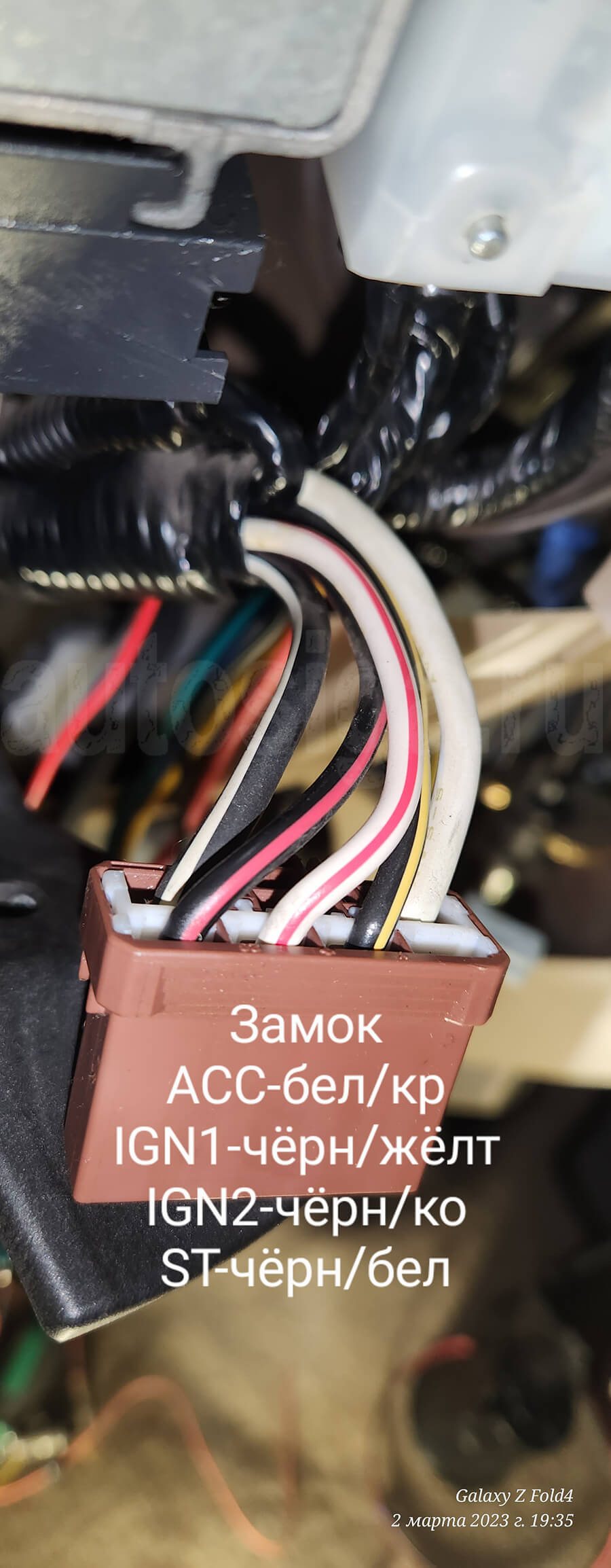

На разъёме замка зажигания подключаемся к силовым цепям для автозапуска.
+12 – белый
асс – белый/красный
зажигание 1 – чёрный/жёлтый
зажигание 2 – чёрный/красный
стартер – чёрный/белый
Евгений Новиков
