Установка автосигнализации на Honda Civic 2022 с кнопкой Start-Stop (PTS)

Установим автосигнализацию Pandora на японский автомобиль из Китая: Honda Civic 2022 с кнопкой запуска Start-Stop (PTS), левый руль. Все необходимые подключения сигнализации можно сделать слева на блоке BCM.

По can Pandora-Pandect (код для Цивик 2622)

• видит:
  • концевики капота, дверей, багажника;
  • паркинг;
  • педаль тормоза;
  • зажигание;
  • топливо в литрах (по can2 на OBD);
  • температуру двигателя при включенном зажигании;
  • тахометр;
  • пробег;
  • скорость;
  • slave.
• управляет:
  • центральным замком;
  • аварийкой;
  • штатной охранной системой.

Обход штатного иммобилайзера выполняется по алгоритму «Обход Honda new» по шине Lin. Требуется клонирование.

В белом разъёме BCM подключаем питание, Can1, Lin.

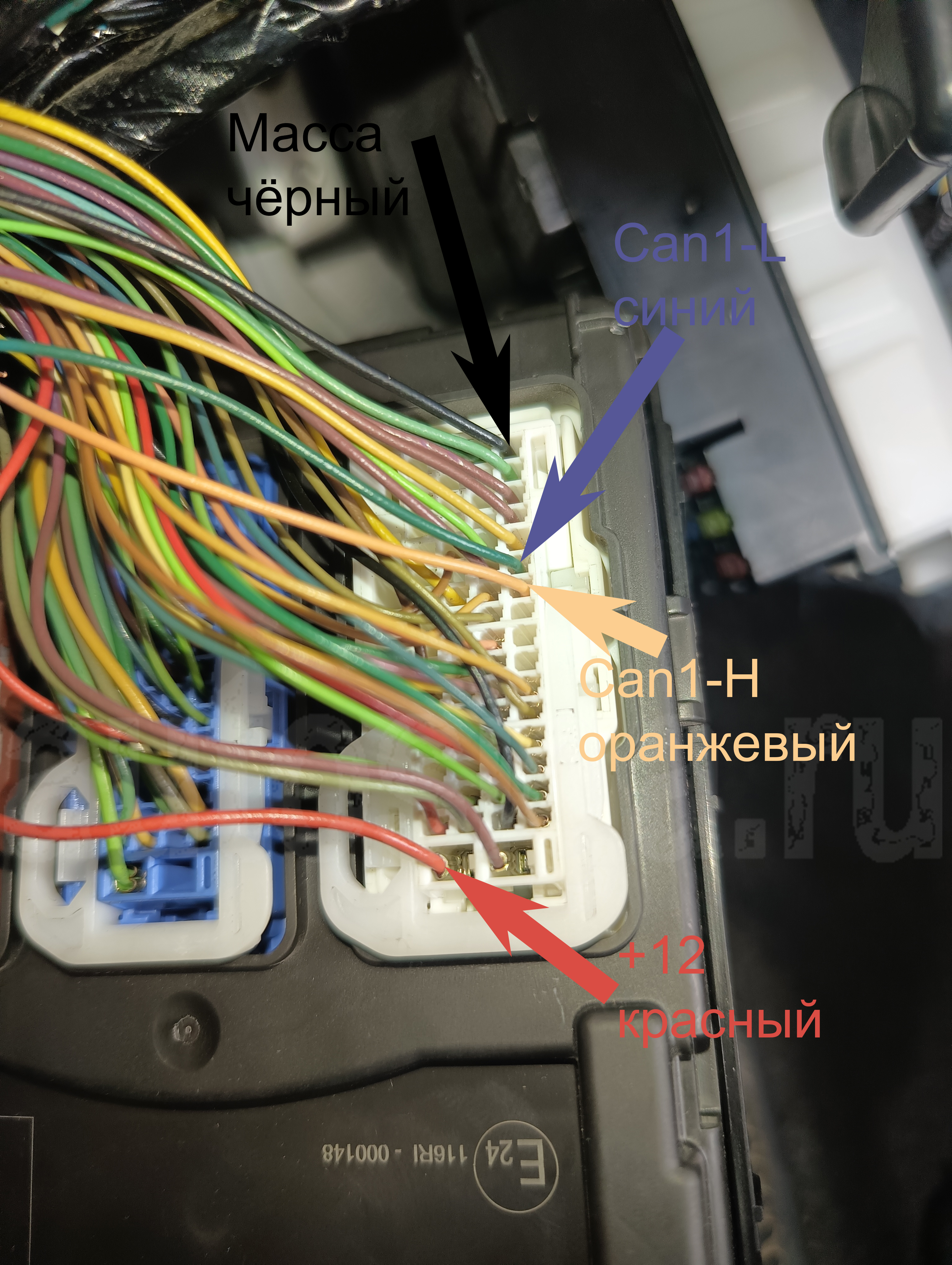

+12В – красный, масса – чёрный, Can1-H – оранжевый, Can1-L – синий

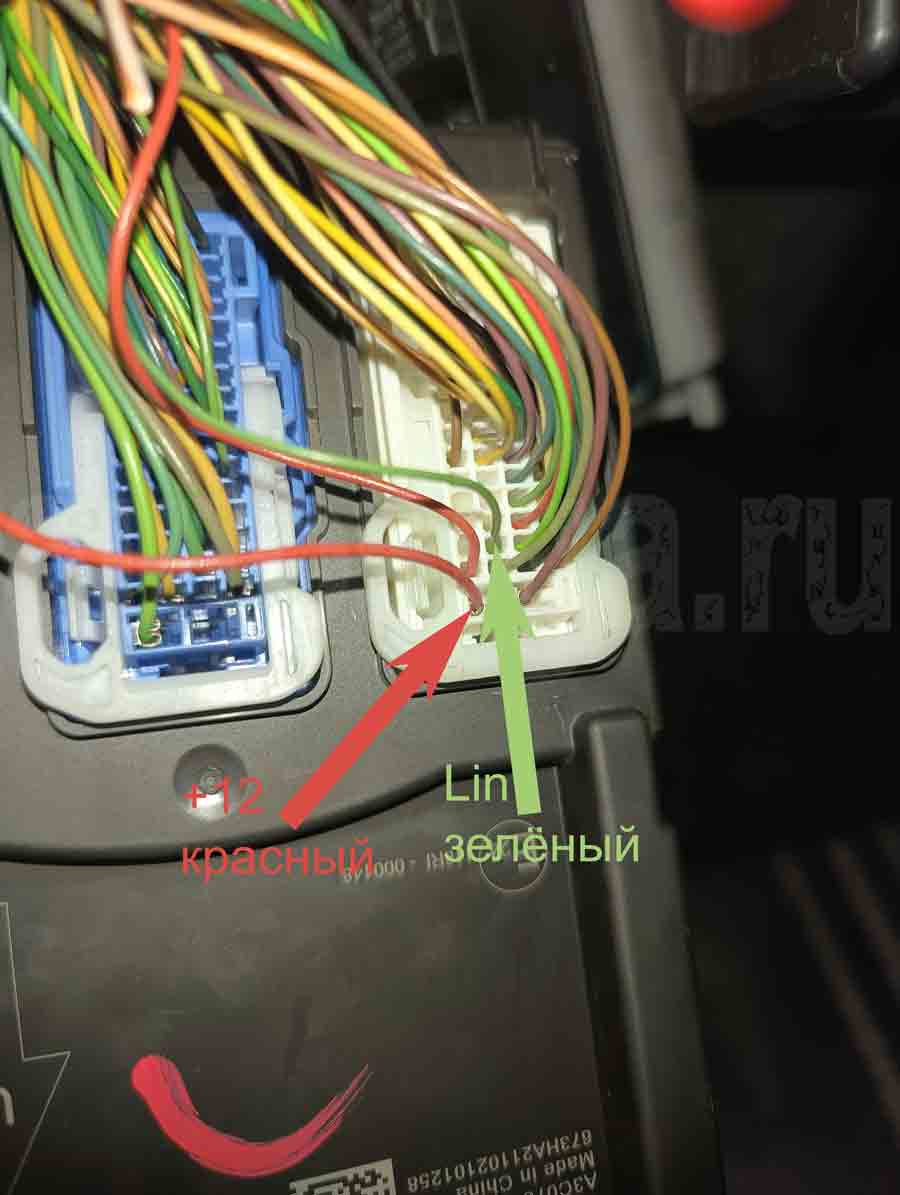

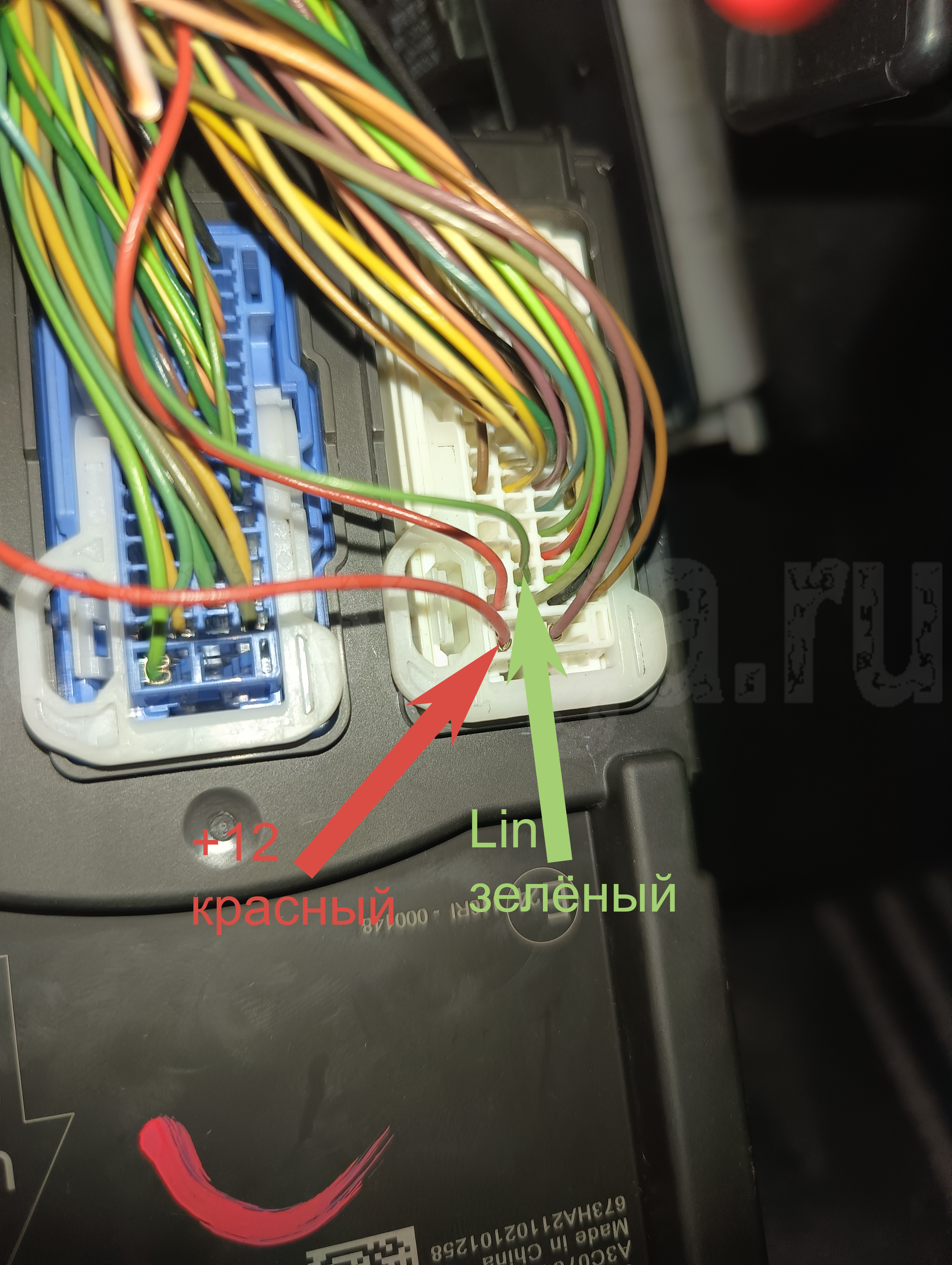

+12В – красный, Lin – зелёный

В коричневом разъёме BCM подключаем цепи запуска (зажигание 1 и 2, стартер) и кнопку PTS (для блокировки, как вариант). Силовые провода все плюсовые, кнопка старт-стоп отрицательная.

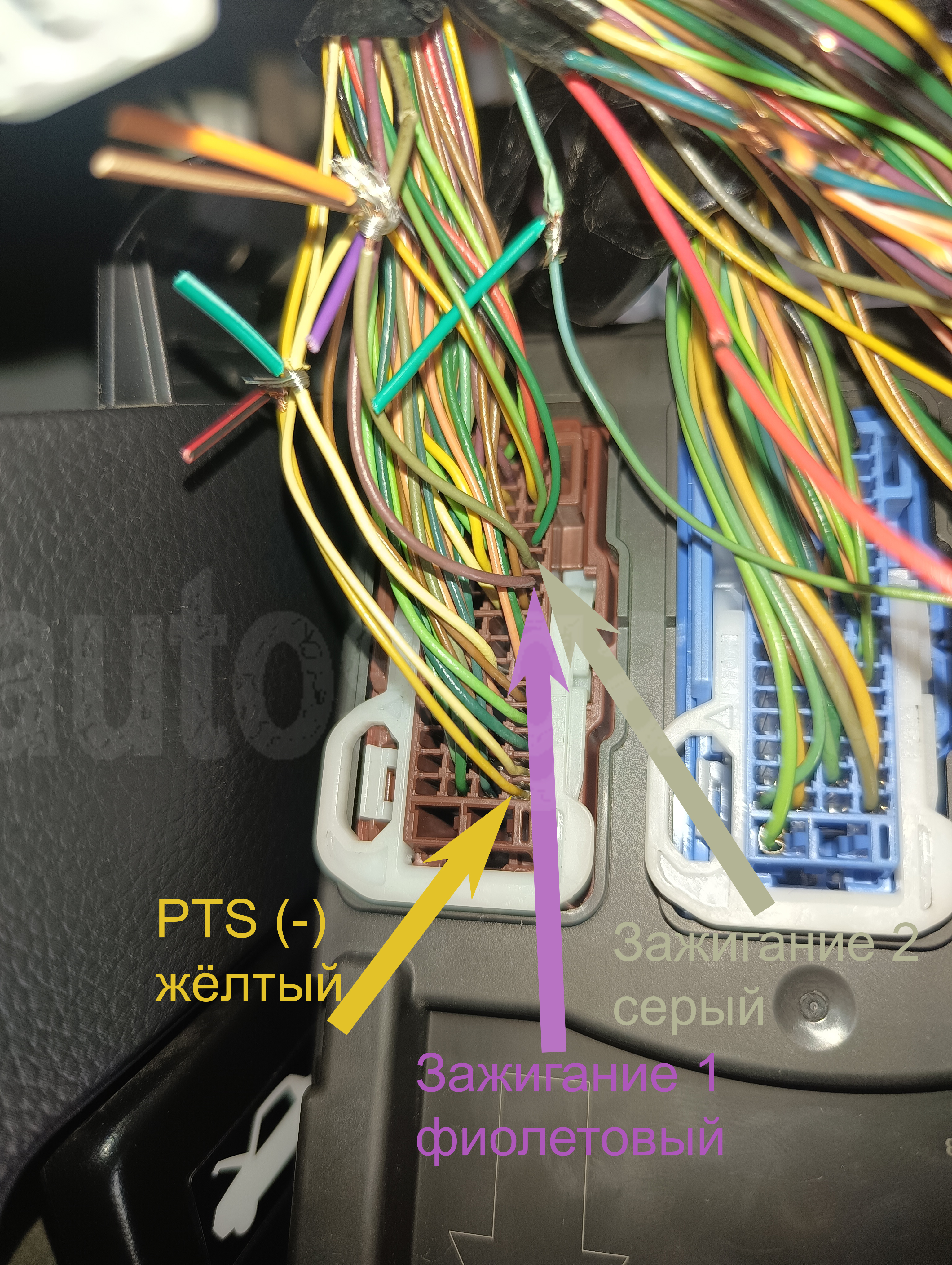

Ign 1 – фиолетовый, Ign 2 (пропадает при стартере) – серый, PTS – жёлтый

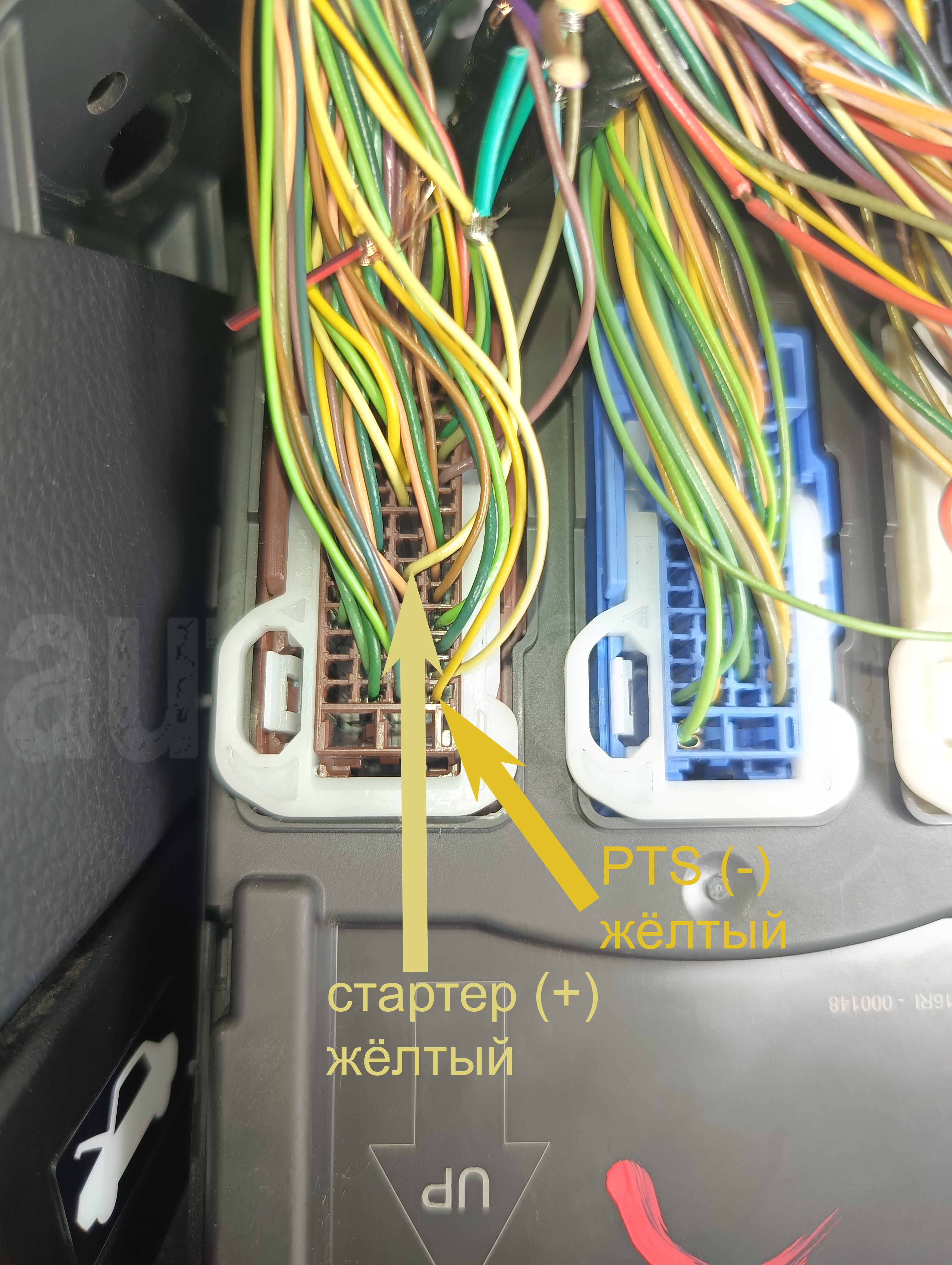

St – жёлтый, кнопка старт-стоп – жёлтый

Общая схема подключения сигнализации к разъёмам BCM на Honda Civic 2022 PTS

Для отображения уровня топлива в приложении Pandora необходимо подключить шину Can2 на OBD-разъёме. Несмотря на то, что у Pandora этот функционал официально не заявлен, на Honda Civic 2022 он корректно работает.

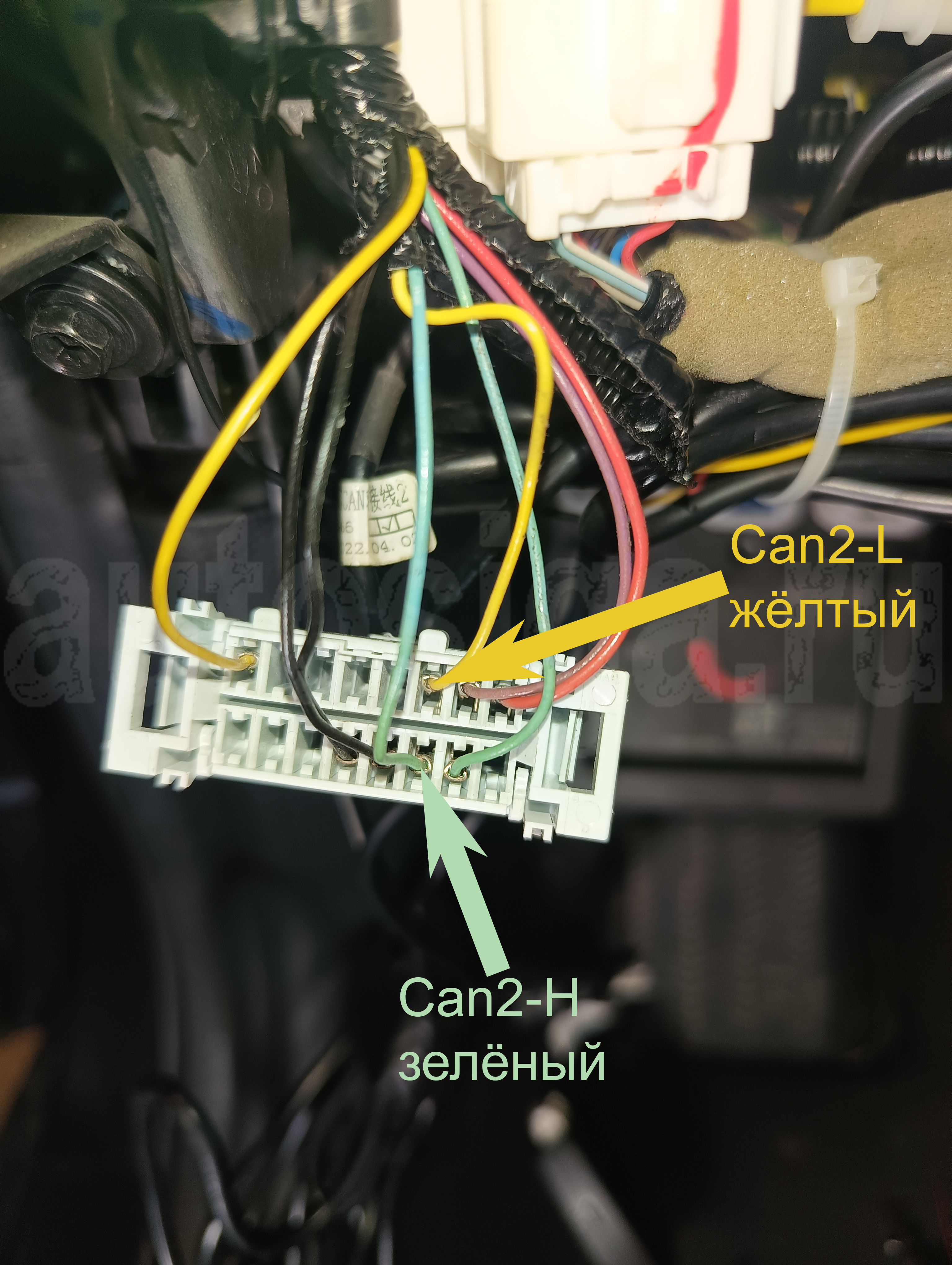

Can2-L – жёлтый, Can2-H – зелёный

Чтобы штатка не кричала во время автозапусков в can Pandora разрешить команду перед аз. Тогда перед автозапуском сигнализация откроет и сразу закроет центральный замок, тем самым отключив штатную систему. Или можно всё это же самое настроить с помощью таймерных каналов.

Мягкой посадки нет. После аз/дз сделал снятие штатки по кан и потом постановку штатки по кан. Тогда через 25 секунд гаснет любой свет.

Штатный запуск (коротко постановка затем длинно полукруглая стрелка на штатном ключе) не мешает сигналке. При его работе Pandora в охране не орёт, показывает в приложении, что заведённый двигатель.
