Установка сигнализации на Lada Largus

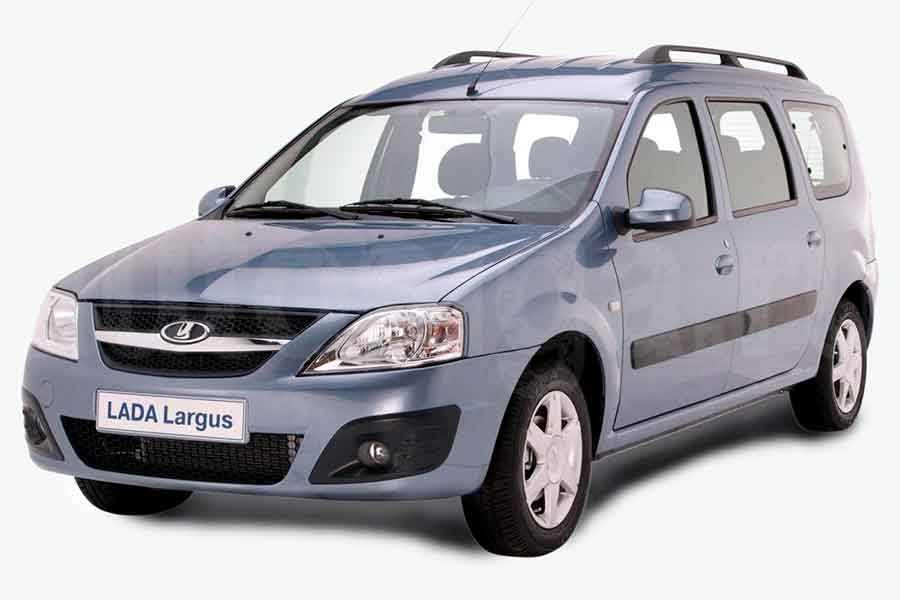

Точки подключения автосигнализации на Лада Ларгус, комплектация пятиместная максимум, мотор Renault

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – красный
зажигание – желтый
печка – желтый
стартер – фиолетовый

Нижний жгут:
бензонасос – коричневый средней толщины
передние две двери (-) – тонкий розовый
три задние двери (-) – серый
повороты (+) – зелёный и серый

Центральный замок (-) – оранжевый (закрыть), розовый (открыть) на кнопке управления центральным замком

Комбинация приборов:
ручник (-) – серый, пин 16
тахометр (-) – бежевый, пин 21

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии
Ларгус 24год, мкпп, дв. 16кл.
По аналогу не просто, но возможно. Блок веста под бардочком который не снять без съема всей торпеды, поэтому основные подключения можно сделать на большом разъеме размещенном на пластиковой плошадке крепления блока где его размещали ранее. Там есть поворотники белый и бежевый, концевик водительской двери, комплектация с 1 концевиком как на гранте, концевик багажника, открытие багажника по силе, ц.з. по силе белый и розовый, только задние двери и багажник. Ц.з. цеплял по силе ибо с кнопки возможна рассинхранизация если сигнализация без гибкой логики и открытие дверей не срабатывает если подать минус на концевик! Поэтому делал по силе. Остальная сила водительской двери в маленьком черном разъеме пониже вышеописанного разема, закрепленной все на той же площадке, и пассажирской двери в широком разъеме у правой двери. Ц.з. по силе закрывает все двери, а открывает все кроме багажника! Ручник - белый через диод и генератор - зеленый в щитке, генератор срабатывает быстрее и поэтому возможно недокруты. Замок зажигания как у всех логоноподобных 2го покаления, т.к. цеплял по аналогу и закладывал физический обходчик под капотом стартер никакой не цеплял. КСТАТИ верх всей вакханалии в том что бходчик НЕ РАБОТАЕТ ЕСЛИ ИЗВЛЕЧЬ БАТАРЕЙКУ ИЗ КЛЮЧА!!! Ни за что бы не повторил подобное если бы не новый оригинальный старлайн б92 который пролежал у хозяина в заводской коробке около 10 лет и повышеной оплаты от него)

Цитирую Михаил К.:

На блоке чуть выше кик панели водителя черна фишка снимаем там две фишки зел и кор в зел фишке крайние провода оранжевый двери все зел багажник а в коричн цз по минусу оранж закрыть розовый открыть


оранжевый - не все, а только передние двери.

Цитирую Игрь:


Цитирую Игрь:

Генератор кто нибудь находил на щитке?


Крайний провод в левом разъёме щитка приборов,


Оранжевый

Цитирую FELLEX:

Хэлп.поставил сигу СтарЛайн twage b9 , славлю на охрану,имитирую проникновение ключом через водительскую дверь,сига даже не пикнет,открываю капот или дверь багажника срабатывает сирена,и при постановке на автозапуск (алгоритм постановки выполнен правильно)при закрывании с брелока двигатель должен заглохнуть,а этого не происходит, подключения по концевикам выполнено как в описании.кто сталкивался с данной проблемой помогите


Ваша проблема в том, что сигнализация не видит дверей открытых. Она не встанет на автозапуск, пока не увидит открытую дверь после вытаскивания ключа из замка зажигания.
Ищите правильный провод концевиков. Проверяйте подключения.
Вообще-то, B9 снята с производства лет 8 назад. Её просто не существует уже. Если только б/у...
Если же у Вас китайский клон, то тут уже Вы сами виноваты.
Хэлп.поставил сигу СтарЛайн twage b9 , славлю на охрану,имитирую проникновение ключом через водительскую дверь,сига даже не пикнет,открываю капот или дверь багажника срабатывает сирена,и при постановке на автозапуск (алгоритм постановки выполнен правильно)при закрывании с брелока двигатель должен заглохнуть,а этого не происходит, подключения по концевикам выполнено как в описании.кто сталкивался с данной проблемой помогите
На блоке чуть выше кик панели водителя черна фишка снимаем там две фишки зел и кор в зел фишке крайние провода оранжевый двери все зел багажник а в коричн цз по минусу оранж закрыть розовый открыть

Цитирую Игрь:

Генератор кто нибудь находил на щитке?


Крайний провод в левом разъёме щитка приборов,
Генератор кто нибудь находил на щитке?
Все подключения один в один с Логаном,и нечего изобретать.
Общий концевик всех дверей можно взять на щитке приборов. В маленьком разъёме зелёный крайний. НО необходимо развязаться 2мя диодами. Один ставим в разрыв, анодом к щитку приборов. Второй от сигнализации, анодом к сигнализации. Диоды собираем катодами в кучу. Всё отлично работает. По тахометру с приборки немного перекручивает стартер.
подскажите где подключиться к датчику давления масла?скорее всего к лампе датчика давления.
Спасибо сергей все верно, +12 красный, зажигание - желтый, печка - желтый, стартер- фиолетовый все провода на замке зажигания
