GSM модуль StarLine – настройка и команды управления

GSM модуль StarLine добавляет к обычному радиоканалу ещё один способ связи с автомобилем. Команды передаются через сеть мобильного оператора, поэтому расстояние между владельцем и машиной уже не ограничивается дальностью брелока. При наличии связи можно управлять охраной, запускать и останавливать двигатель, получать тревожные уведомления, запрашивать состояние автомобиля и пользоваться мобильным приложением.

Что такое GSM модуль StarLine

В старых поколениях StarLine GSM чаще представлял собой отдельную плату или дополнительный модуль, который устанавливался в уже существующий охранный комплекс. Именно такой вариант хорошо знаком владельцам StarLine A93 и A63.

У более новых систем GSM интерфейс может быть встроен в центральный блок изначально. Поэтому сегодня выражение «GSM модуль StarLine» используют сразу для нескольких вариантов оборудования.

Главный принцип при этом одинаковый: в системе появляется мобильная связь, через которую сигнализация может обмениваться данными с владельцем.

Управлять системой можно несколькими способами:

• через мобильное приложение;
• через личный кабинет StarLine;
• обычным телефонным звонком;
• SMS командами.

Для интернет-управления используются приложение StarLine 2 и личный кабинет starline.online. Для работы A93 через приложение системе требуется GSM-модуль и передача данных через мобильную сеть.

GSM не заменяет брелок StarLine. Это дополнительный канал связи. Брелок продолжает работать по собственному радиоканалу, а GSM позволяет связаться с автомобилем через мобильную сеть.

Что можно делать через GSM StarLine

Набор функций зависит от конкретной модели сигнализации и её комплектации, но типичные возможности выглядят так:

• включать и выключать охрану;
• получать сообщения о тревоге;
• запускать двигатель дистанционно;
• останавливать двигатель;
• запрашивать состояние автомобиля;
• контролировать напряжение аккумулятора;
• получать часть температурных данных;
• включать и выключать сервисный режим;
• управлять предпусковым подогревателем на поддерживаемых системах;
• получать информацию о GSM соединении;
• использовать приложение и интернет сервис StarLine.

Если установленное оборудование поддерживает определение координат, через GSM владелец также получает местоположение автомобиля.

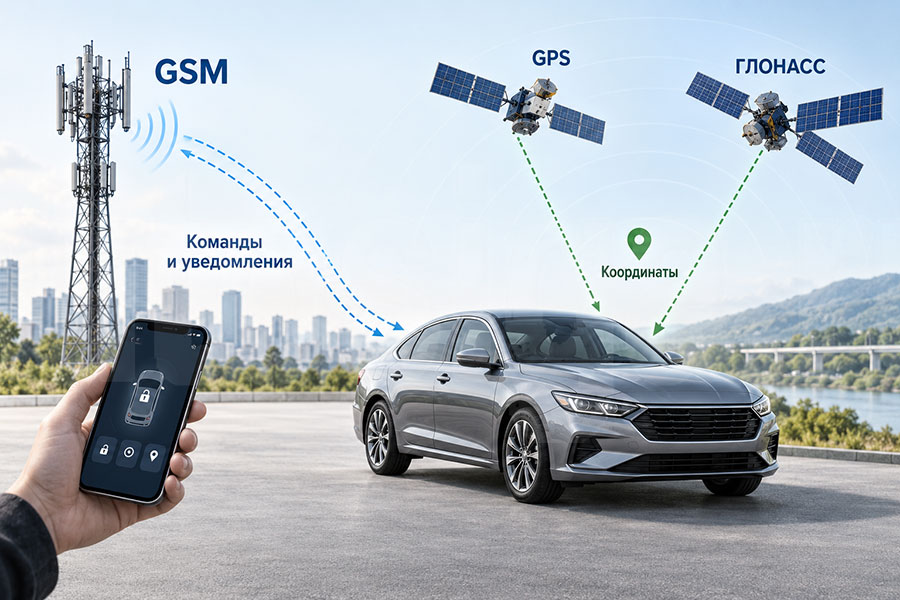

GSM и GPS/ГЛОНАСС в StarLine – разные функции

GSM и GPS/ГЛОНАСС часто воспринимают как одну функцию, хотя назначение у них разное.

GSM отвечает за передачу данных между автомобилем и владельцем через сеть мобильного оператора.

GPS/ГЛОНАСС отвечает за определение координат автомобиля по спутникам.

Поэтому наличие GSM ещё не означает, что в системе есть полноценный спутниковый приёмник.

Без GPS/ГЛОНАСС некоторые комплексы могут определять примерное положение автомобиля по сотовой сети. Точность такого способа обычно заметно хуже спутникового позиционирования.

Если нужен именно точный трекинг автомобиля на карте, нужно проверять наличие GPS/ГЛОНАСС оборудования у конкретной версии StarLine. Один GSM модуль сам по себе спутниковым приёмником не является.

Основной номер M1 и дополнительные номера M2–M4

В StarLine используется система телефонных номеров M1, M2, M3 и M4.

M1 – основной телефон владельца. Именно он получает максимальные права управления системой.

M2, M3 и M4 – дополнительные номера, для которых можно настроить доступ и уведомления.

При первоначальной настройке номер владельца обычно регистрируется как M1. С этого телефона основные команды выполняются без ввода пароля PW, а для номеров M2, M3 и M4 при отправке SMS используется пароль PW.

Например, если пароль PW – 1234, то команда постановки на охрану с дополнительного номера будет выглядеть так:

11001234

Здесь 11 – команда включения охраны, 00 – разделитель, 1234 – пароль PW. При звонке с дополнительного или незарегистрированного номера пароль вводится после голосового запроса системы.

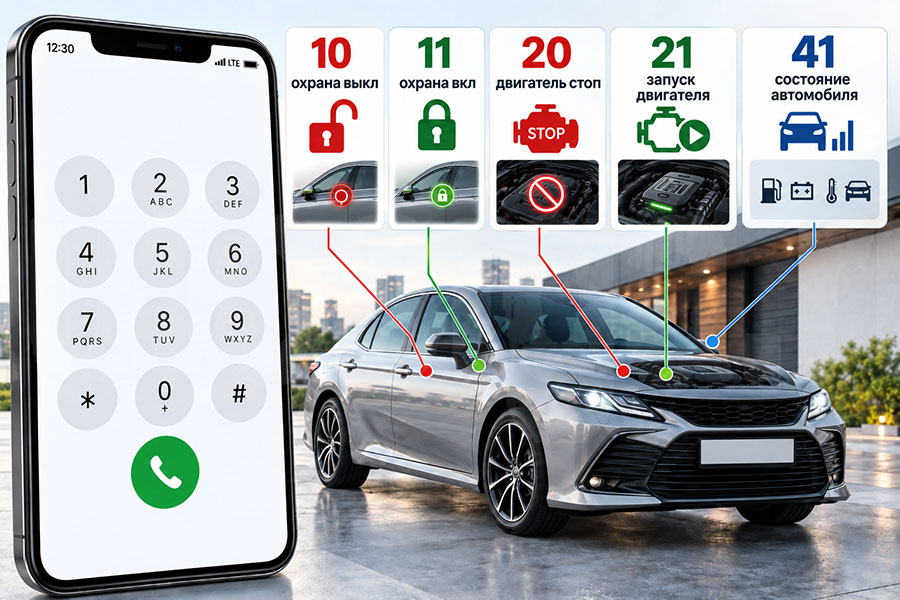

Основные GSM команды StarLine

Числовые команды используются и в голосовом меню, и для управления через SMS. Набор может немного отличаться в зависимости от поколения системы, поэтому редкие команды лучше дополнительно сверять с руководством конкретного комплекса.

Запуск двигателя StarLine командой 21

Одна из самых востребованных GSM команд – 21. Она используется для дистанционного запуска двигателя.

Чтобы выполнить запуск звонком:

1. Позвоните на номер SIM системы.
2. Дождитесь ответа голосового меню.
3. Переведите телефон в тональный режим, если это требуется.
4. Введите 21.

При управлении SMS достаточно отправить:

21

на номер системы с телефона M1.

Команда сработает только в том случае, если автозапуск реализован на автомобиле и выполнены все условия для запуска.

Например, система может запретить запуск при открытом капоте, неправильном положении коробки передач или незавершённой программной нейтрали на автомобиле с МКПП.

Остановка двигателя командой 20

Для дистанционной остановки двигателя используется команда:

20

Её можно отправить SMS либо ввести во время звонка на номер системы.

Это удобно, если двигатель был запущен заранее, но прогрев больше не требуется.

Команда 41 – запрос состояния автомобиля

Команда 41 используется для получения информации о текущем состоянии охранного комплекса.

В зависимости от модели StarLine и подключений в ответе могут содержаться данные о:

• режиме охраны;
• зажигании;
• работе двигателя;
• напряжении аккумулятора;
• температуре;
• других доступных системе параметрах.

Эта команда полезна и для диагностики. Например, если приложение показывает устаревшие данные, запрос состояния через GSM помогает понять, работает ли сама мобильная связь с комплексом.

Команда 40 и координаты автомобиля

Команда 40 запрашивает координаты автомобиля.

Но источник и точность координат зависят от установленного оборудования.

Если система оснащена GPS/ГЛОНАСС приёмником, можно получить спутниковое положение автомобиля. Если полноценного спутникового модуля нет, возможности позиционирования будут зависеть от конкретного поколения StarLine и используемых сетевых технологий.

Поэтому отсутствие точных координат при рабочем GSM не означает, что сам GSM модуль неисправен.

Управление StarLine через SMS

SMS управление удобно тем, что для него не требуется открывать приложение. Достаточно знать телефонный номер сигнализации и нужную команду.

Например:

• 11 – поставить на охрану;
• 10 – снять с охраны;
• 21 – запустить двигатель;
• 20 – остановить двигатель;
• 41 – запросить состояние;
• 40 – запросить координаты.

С основного телефона M1 команда отправляется непосредственно в сообщении.

С дополнительных номеров M2, M3 и M4 к команде добавляется пароль PW. Например, если PW – 1234, запрос состояния автомобиля командой 41 будет выглядеть так:

41001234

Здесь 41 – код команды, 00 – разделитель, 1234 – пароль PW.

Информационные SMS команды StarLine

Кроме обычных команд управления есть несколько полезных диагностических запросов.

Набор информационных команд зависит от поколения GSM-модуля. Команды 06, 07 и 09 характерны в том числе для GSM решений поколения A93, а команда 05 встречается не на всех версиях оборудования.

Особенно полезна команда 09. Если GSM работает нестабильно, с её помощью можно проверить уровень сотового сигнала и одновременно посмотреть напряжение питания системы.

Управление StarLine обычным телефонным звонком

GSM позволяет управлять системой даже без мобильного приложения.

Владелец звонит на телефонный номер сигнализации, после чего система отвечает голосовым меню.

Дальше нужная операция выбирается цифровой командой.

Например:

• 11 – включить охрану;
• 10 – выключить;
• 21 – запустить двигатель;
• 20 – остановить двигатель;
• 41 – узнать состояние автомобиля.

Если номер команды забыт, команда 0 позволяет прослушать доступные пункты голосового меню.

Приложение, SMS или звонок

Все три способа управления имеют свои плюсы.

Приложение удобно для повседневного использования. На экране видно состояние автомобиля, события и доступные функции.

SMS удобно для точных цифровых команд и диагностических запросов.

Звонок позволяет быстро выполнить основную команду через голосовое меню.

При проблемах с мобильным интернетом приложение может временно не обновляться, но звонки и SMS при этом иногда продолжают работать, если сама сотовая сеть доступна.

Если приложение StarLine временно не соединяется с автомобилем, имеет смысл попробовать команду 41 звонком или SMS. Если ответ приходит, GSM связь с системой работает, а проблему нужно искать уже в интернет соединении или обмене с сервером.

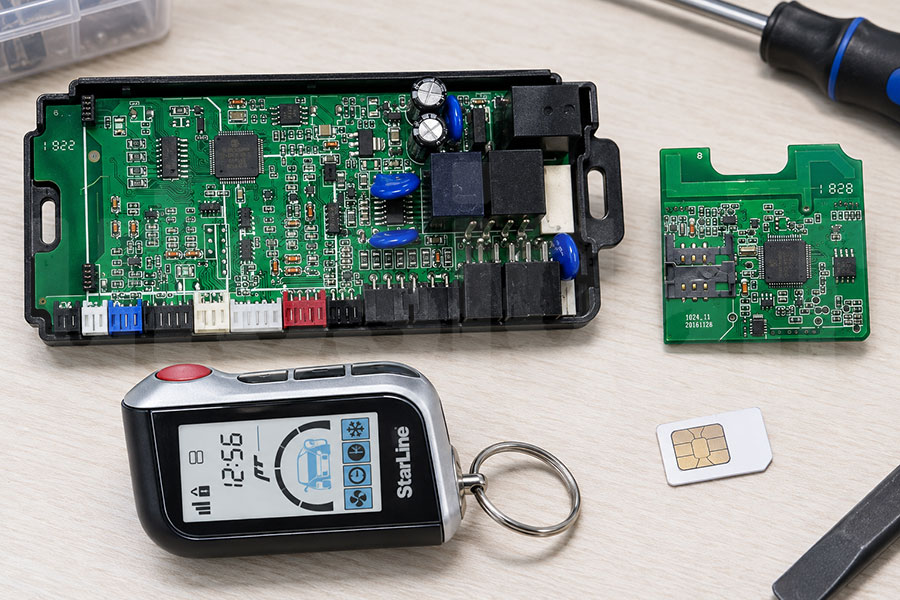

GSM модуль StarLine A93

StarLine A93 относится к поколению систем, которые часто дооснащались GSM после первоначальной установки.

В зависимости от версии использовался совместимый GSM модуль, который связывался с центральным блоком сигнализации.

После физической установки недостаточно просто подать питание на оборудование. GSM устройство должно быть зарегистрировано в охранном комплексе.

Как зарегистрировать GSM модуль на StarLine A93

Для классической StarLine A93 используется следующая процедура:

1. Отключите режим охраны.
2. Выключите зажигание.
3. Нажмите сервисную кнопку 7 раз.
4. Сразу после седьмого нажатия включите зажигание.
5. Система подаст 7 звуковых сигналов.
6. Дождитесь автоматического завершения регистрации.
7. Выключите зажигание.

В ряде версий A93 в качестве сервисной можно использовать кнопку на приемопередающем модуле.

После процедуры GSM модуль должен обмениваться командами с центральным блоком.

Алгоритм с семью нажатиями относится к StarLine A93 и совместимым системам этого поколения. Не следует автоматически применять его к любой современной StarLine – порядок регистрации оборудования может отличаться.

Первичная настройка телефона владельца

После успешной установки и регистрации GSM оборудования необходимо настроить основной телефон владельца.

Для классических GSM решений StarLine порядок обычно начинается со звонка на номер SIM карты системы.

Телефон, с которого выполняется первоначальная регистрация, становится основным номером M1.

При первой настройке система записывает телефон владельца как M1 и предлагает задать два четырёхзначных пароля – PW и PS. Пароль PW используется для управления с дополнительных телефонов, а PS нужен для защищённой смены основного номера M1. После этого при необходимости можно добавить номера M2, M3 и M4.

Точный порядок первоначальной регистрации зависит от поколения GSM оборудования, поэтому при замене модуля или переносе системы от другого владельца лучше использовать инструкцию именно своей версии.

GSM модуль StarLine A93 не выполняет команды

Типичная неисправность выглядит так: сообщения от автомобиля приходят, состояние отображается, но команды из приложения или по телефону не выполняются.

В этом случае стоит проверить несколько вещей.

GSM модуль не зарегистрирован в центральном блоке

Если A93 видит GSM некорректно либо после ремонта связь между модулями потерялась, помогает повторная процедура регистрации через семь нажатий сервисной кнопки.

Нет связи с мобильным оператором

Проверьте:

• видит ли система сеть;
• есть ли средства на SIM;
• не заблокирована ли SIM карта;
• работают ли звонки и SMS на номер системы.

Приложение не работает, но звонок работает

Такое возможно, если сам GSM канал исправен, но есть проблема с мобильным интернетом или соединением системы с сервером.

В таком случае звонок и SMS становятся полезным способом отделить неисправность GSM оборудования от проблемы интернет сервиса.

Неверно настроен основной номер M1

После покупки подержанного автомобиля GSM может оставаться связанным с номером предыдущего владельца. В этом случае простого добавления приложения бывает недостаточно – нужно корректно сменить владельца и настройки телефонов.

Команда 09 для проверки GSM StarLine

Если система поддерживает эту команду, отправьте:

09

В ответ StarLine передаст диагностическую информацию, в которую могут входить:

• качество GSM сигнала;
• напряжение аккумулятора;
• версия программного обеспечения компонентов системы.

Это удобнее, чем сразу разбирать салон и проверять GSM плату физически.

Можно ли установить GSM в StarLine без него

Возможность дооснащения зависит от конкретной модели и поколения.

У части StarLine предусмотрена установка внутреннего GSM модуля. У других версий телематика уже находится в центральном блоке. Есть и системы, которые расширяются внешними устройствами.

Поэтому перед покупкой GSM оборудования нужно проверить точное название сигнализации, аппаратную ревизию и список совместимых модулей.

Одного совпадения названия семейства недостаточно. Например, внутри большой линейки A93 встречались разные поколения и комплектации.

Что даёт GSM владельцу StarLine A93

Для A93 установка GSM заметно меняет способ использования сигнализации.

Обычный брелок остаётся удобным рядом с автомобилем, но его радиус действия ограничен окружающей застройкой и помехами.

GSM позволяет обратиться к системе через мобильную сеть. Поэтому автомобиль можно запустить, поставить на охрану или проверить его состояние с другого конца города и значительно дальше, если у машины есть мобильная связь.

При этом базовые GSM команды остаются полезными даже владельцу, который почти всегда пользуется приложением. Они помогают управлять системой и одновременно служат простым инструментом диагностики.

GSM модуль StarLine добавляет сигнализации независимый от дальности брелока канал управления. Основной телефон владельца записывается как M1, дополнительные номера – как M2–M4, а основные действия можно выполнять приложением, звонком или SMS. Команды 10 и 11 управляют охраной, 20 и 21 – двигателем, 40 запрашивает координаты, а 41 – состояние автомобиля. На StarLine A93 GSM можно было устанавливать дополнительно, но после монтажа модуль обязательно должен быть зарегистрирован в центральном блоке.
