Фото точек подключения автосигнализации на Toyota Vellfire 2009 АКПП Старт-Стоп

Автор taybinec

Концевики дверей и багажника.

Правый порог:
передняя правая дверь – белый с золотой точкой
задняя правая дверь – серый с золотой точкой

Toyota Vellfire 2009 - Концевики правых дверей

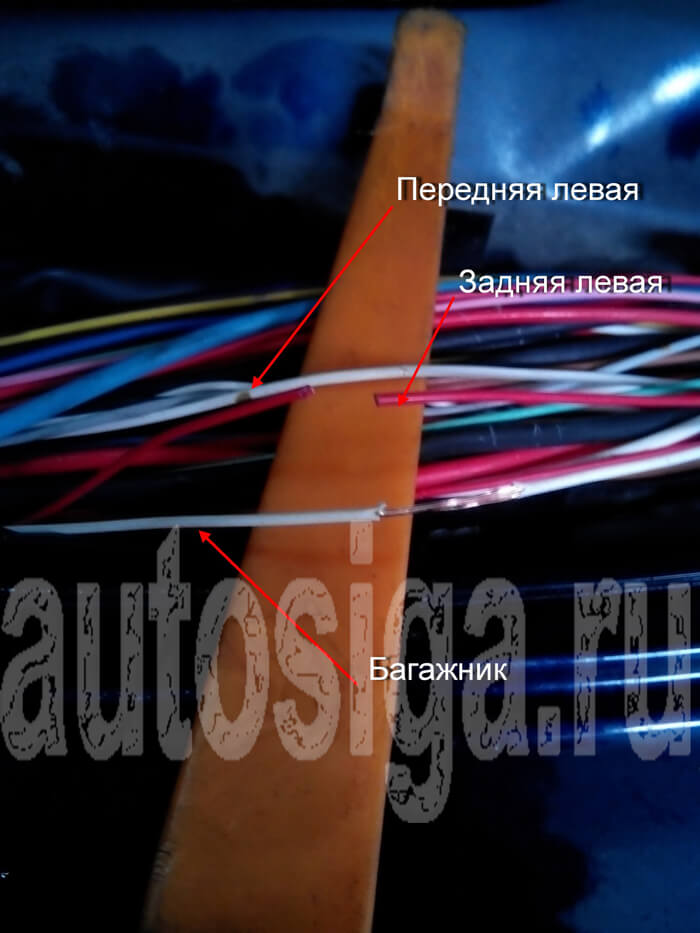

Левый порог:
передняя левая дверь – белый с золотой точкой
задняя левая – красный
багажник – белый

Toyota Vellfire 2009 - Концевики левых дверей и багажника

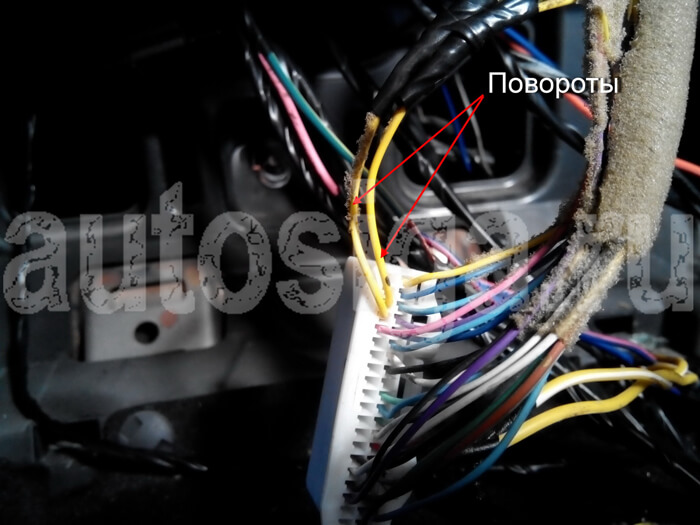

Повороты – панель приборов, два жёлтых.

Toyota Vellfire 2009 - Повороты

Тахометр – колодка диагностики, черный провод.

Контроль зажигания через диод, разъем за бардачком, красный провод.

Toyota Vellfire 2009 - Контроль зажигания

Центральный замок за левой щечкой водителя: красный – закрыть, зеленый – открыть.

Toyota Vellfire 2009 - Центральный замок

Тормоз – лягушка на педали тормоза, зеленый провод. Он же и имитация нажатия педали тормоза.

Остановка/запуск двигателя – минусовой импульс на кнопке Старт/Стоп - зеленый и розовый. Коммутация через реле и развязка диодами.

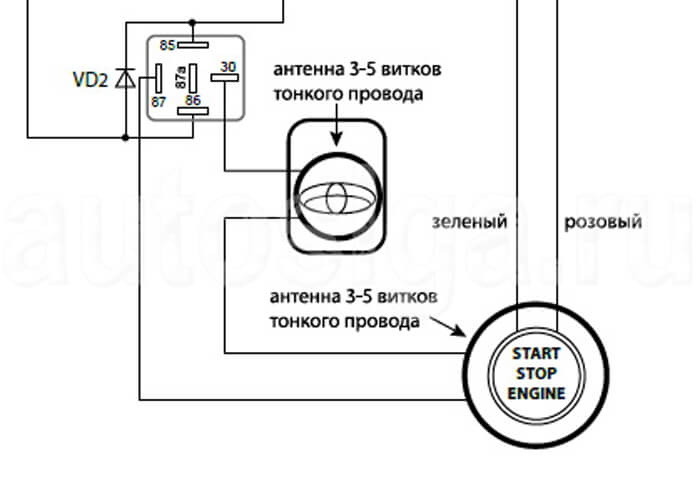

Обход иммо – 3-5 витков на ключ карту, и 3-5 витков вокруг кнопки Старт/Стоп. Коммутация через реле.

Toyota Vellfire 2009 - Обход иммо

+12В – толстый черный провод на блоке предохранителей.
