Установка на Toyota Ractis 2010 года PTS обходчика штатного иммобилайзера Fortin Evo All
Автомобиль Toyota Ractis 2010, кузов NCP 120, двигатель 1Z-FE.
Обходчик Fortin Evo All: Hardware 6, Firmware 79.17.
Подключение обходчика Fortin Evo All
Evo All заводит двигатель по can шине и Rx-Tx. При автозапуске двигателя продолжает работать штатная карта-метка и бесключевой доступ.
Блок ECU за бардачком
Подключаем обходчик, согласно нижеприведённым рисункам.
На блоке ECU за бардачком подключаемся к Rx (чёрный) и Tx (красный)

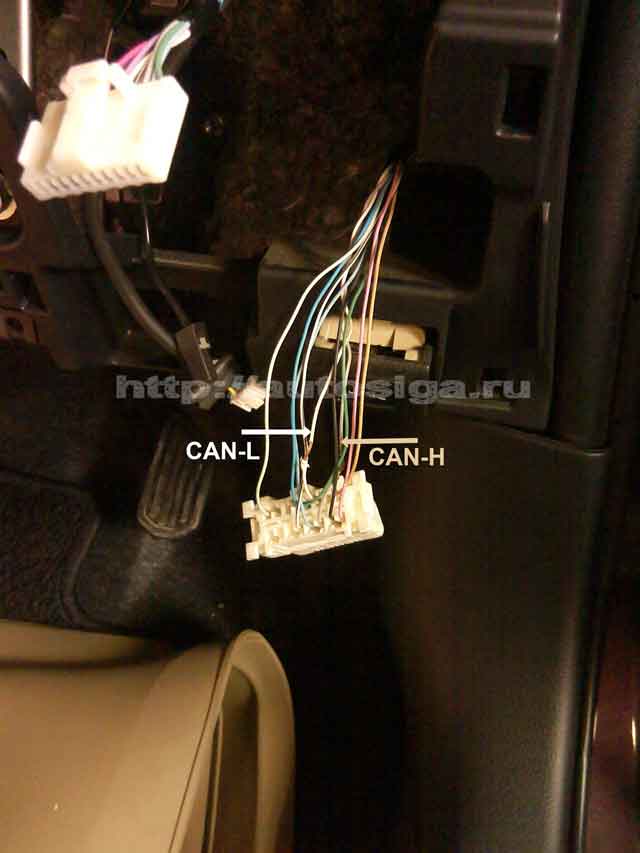

На разъёме OBD подключаемся к проводам can шины. Can-L – белый (pin 14), Can-H – серый (pin 6). Там же можно взять массу и питание для обходчика. Масса – белый/чёрный (pin 4), +12 – коричневый (pin 16).
Разъём OBD
Обязательно подключаемся к Steering lock на разъёме справа от рулевой колонки. Иначе при автозапуске зажигание будет включаться, а стартер – нет.
Замок руля - розовый (pin 4), зажигание - голубой (pin 2).
Общая схема подключения Fortin Evo All на Toyota Ractis 2010
Учитывайте, конечно, что это авто с правым рулём, а не с левым, как показано на схеме подключения.
Программирование обходчика
