Фото точек подключения сигнализации на Toyota Nadia 1998, XN10 (08.1998 – 03.2001)

Автор Игумнов Александр

Александр прислал фото, сделанные им при установке сигнализации на автомобиль Toyota Nadia.

Toyota Nadia 1998 точки подключения автосигнализации
Точки подключения автосигнализации

Toyota Nadia 1998 - подключение к цз, поворотам, концевикам дверей и импульсу
Концевики дверей – красный/белый на реле центрального замка или на монтажном блоке, импульс – чёрный на OBD, повороты – зелёный/красный и зелёный/жёлтый на монтажном блоке, центральный замок (-) – зелёный/оранжевый и синий/жёлтый на блоке цз

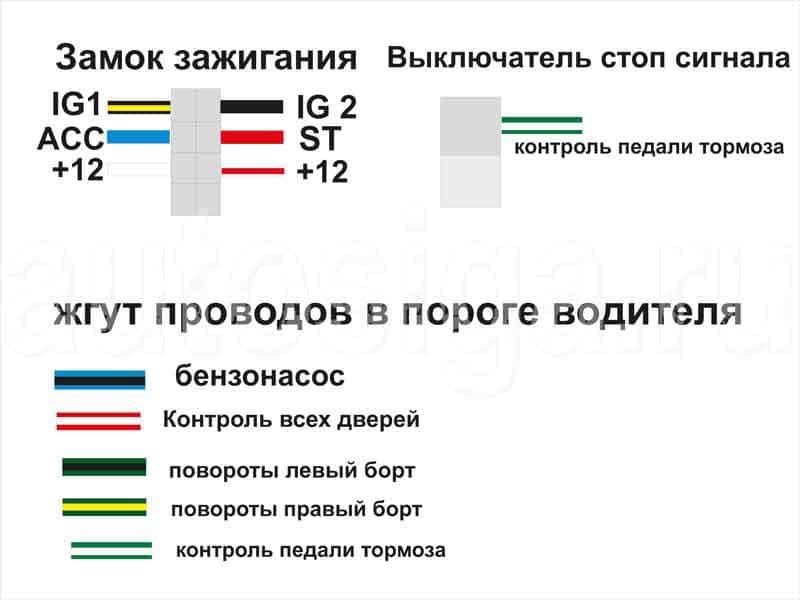

Toyota Nadia 1998 силовые цепи, тормоз, повороты, бензонасос
Порог водителя: бензонасос (синий/чёрный), двери (красный/белый), повороты (зелёный/чёрный и зелёный/жёлтый), тормоз (зелёный/белый; можно взять на разъёме педали торомоза – цвет тот же). Замок зажигания: +12 – белый и белый/красный, зажигание – чёрный и чёрный/жёлтый, асс – голубой, стартер – красный

Игумнов Александр

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии
У кого не работает поменяйте местами IGN1 и IGN2. На моей сигналке при работе стартера IGN2 выключается.
