Карта установки автосигнализации на Toyota Ist XP110 2007–2016

Автор Александр Игумнов

В этой карте установки собраны точки подключения автосигнализации на Toyota Ist XP110 2007–2016 года выпуска. Ниже показаны основные цепи для аналогового подключения: питание, зажигание, стартер, центральный замок, тормоз, концевики дверей, багажник и контроль работы двигателя.

Будет полезно тому, кто устанавливает сигнализацию на праворульный Toyota Ist с ключом зажигания и без штатного иммобилайзера.

Где находятся основные точки подключения на Toyota Ist XP110

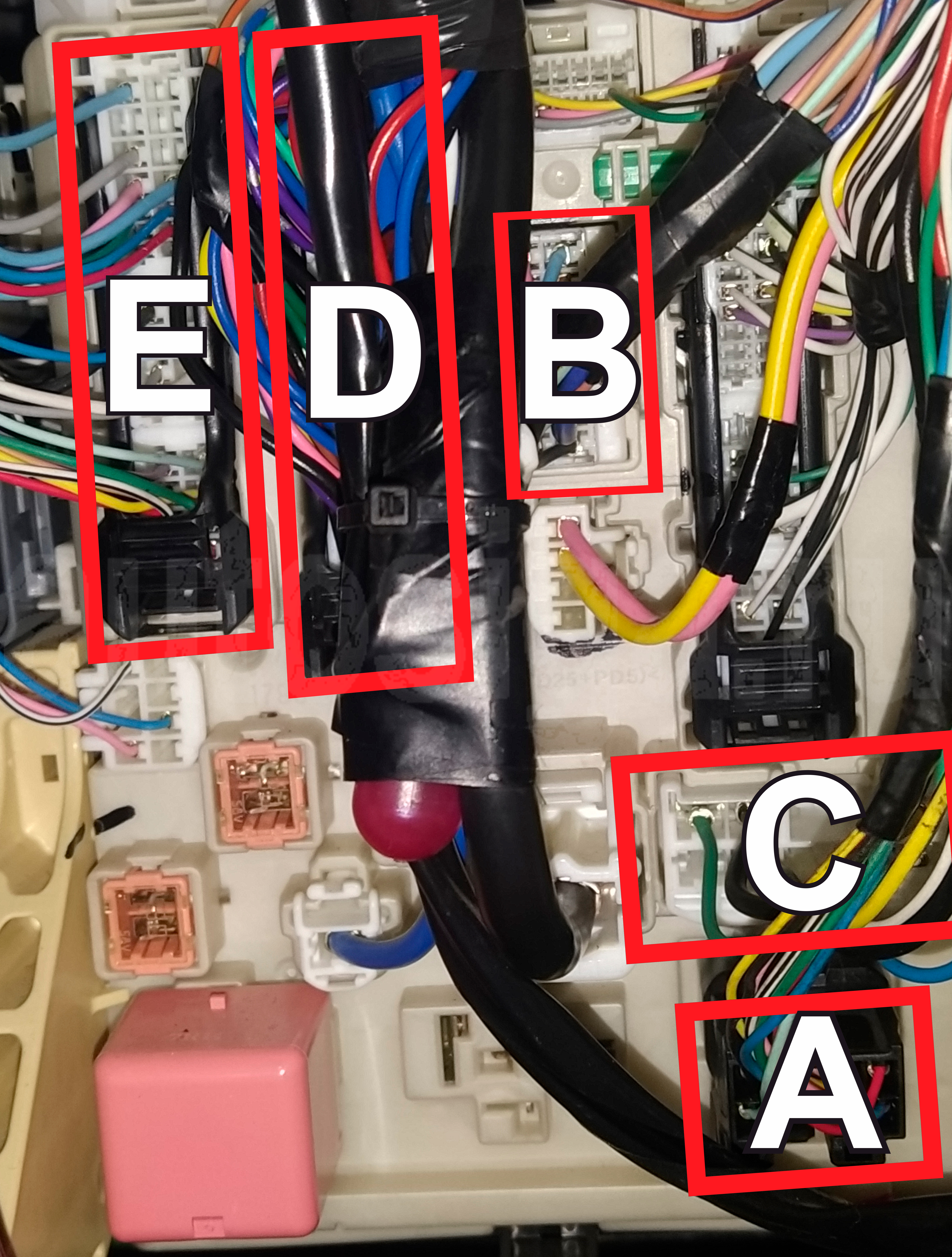

Все подключения можно сделать на блоке предохранителей, замке зажигания и щитке приборов.

• Повороты: зелёный и салатовый, разъём A блока предохранителей
• Аварийка: чёрный, разъём A, где и поворотники
• Центральный замок: коричневый – закрывание, зелёный – открывание, разъём B
• Питание и зажигание: +12В, IGN1, IGN2, ACC – в разъёме C
• Стартер: чёрный, на замке зажигания
• Тормоз: зелёный, разъём D
• Двери и багажник, бензонасос: в разъёме E
• Контроль двигателя: по генератору, щиток приборов

Блок предохранителей

Подключение поворотов, аварийной сигнализации и центрального замка

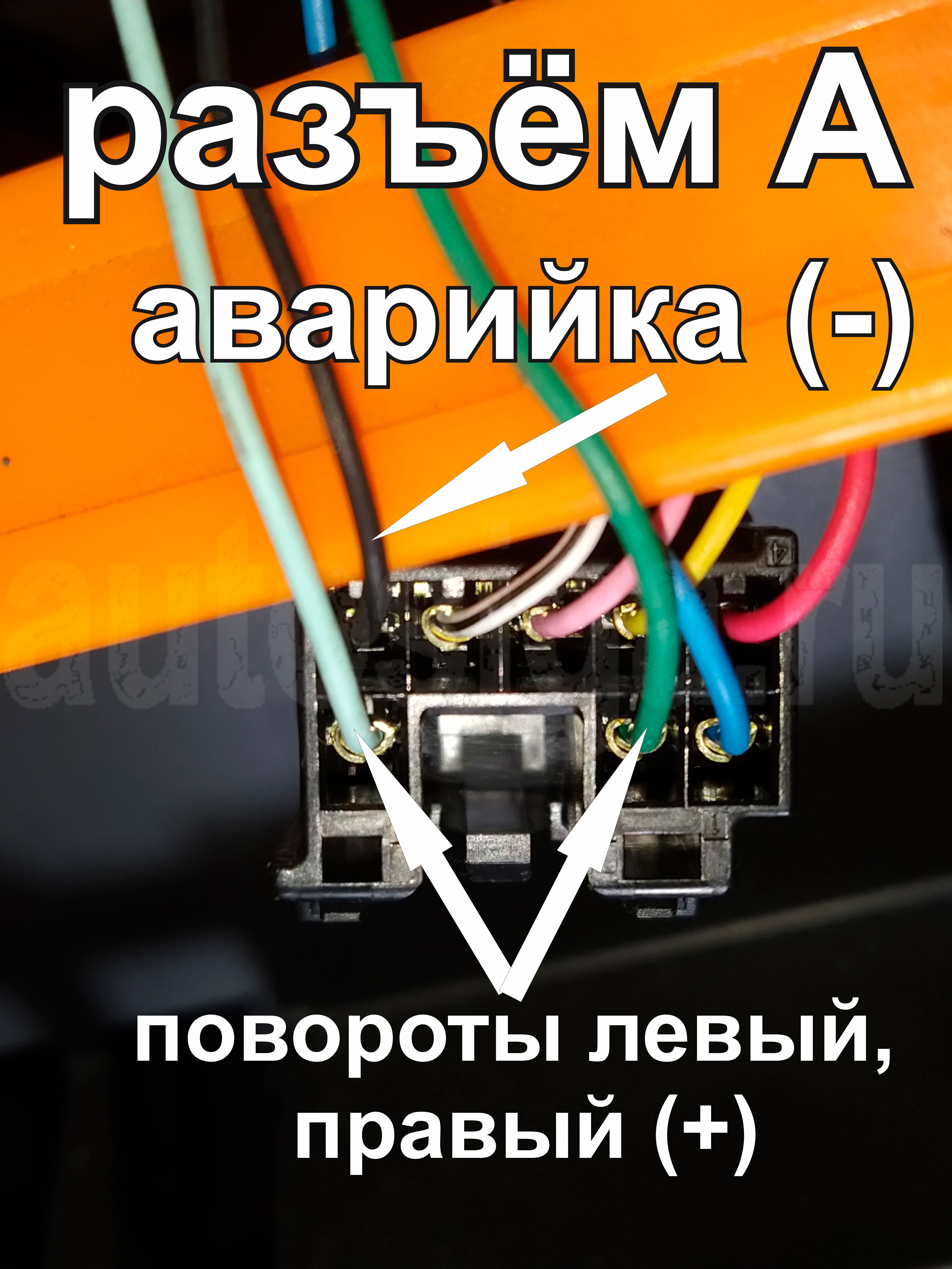

повороты (+) – зелёный и салатовый в разъёме А, аварийка (-) – чёрный

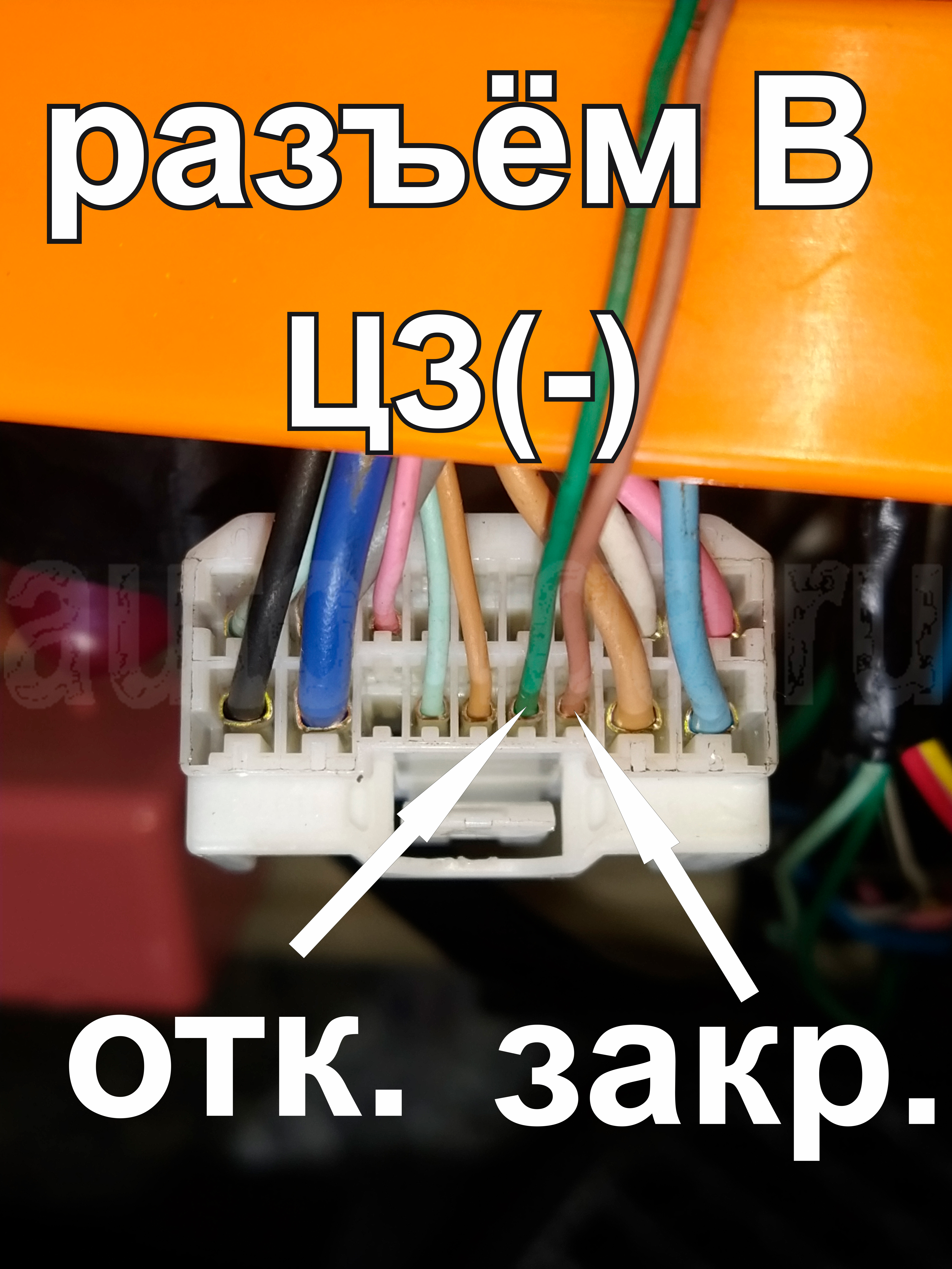

цз (-) – коричневый (закрывание) и зелёный (открывание)

Подключение питания, ACC, IGN1, IGN2 и стартера для автозапуска

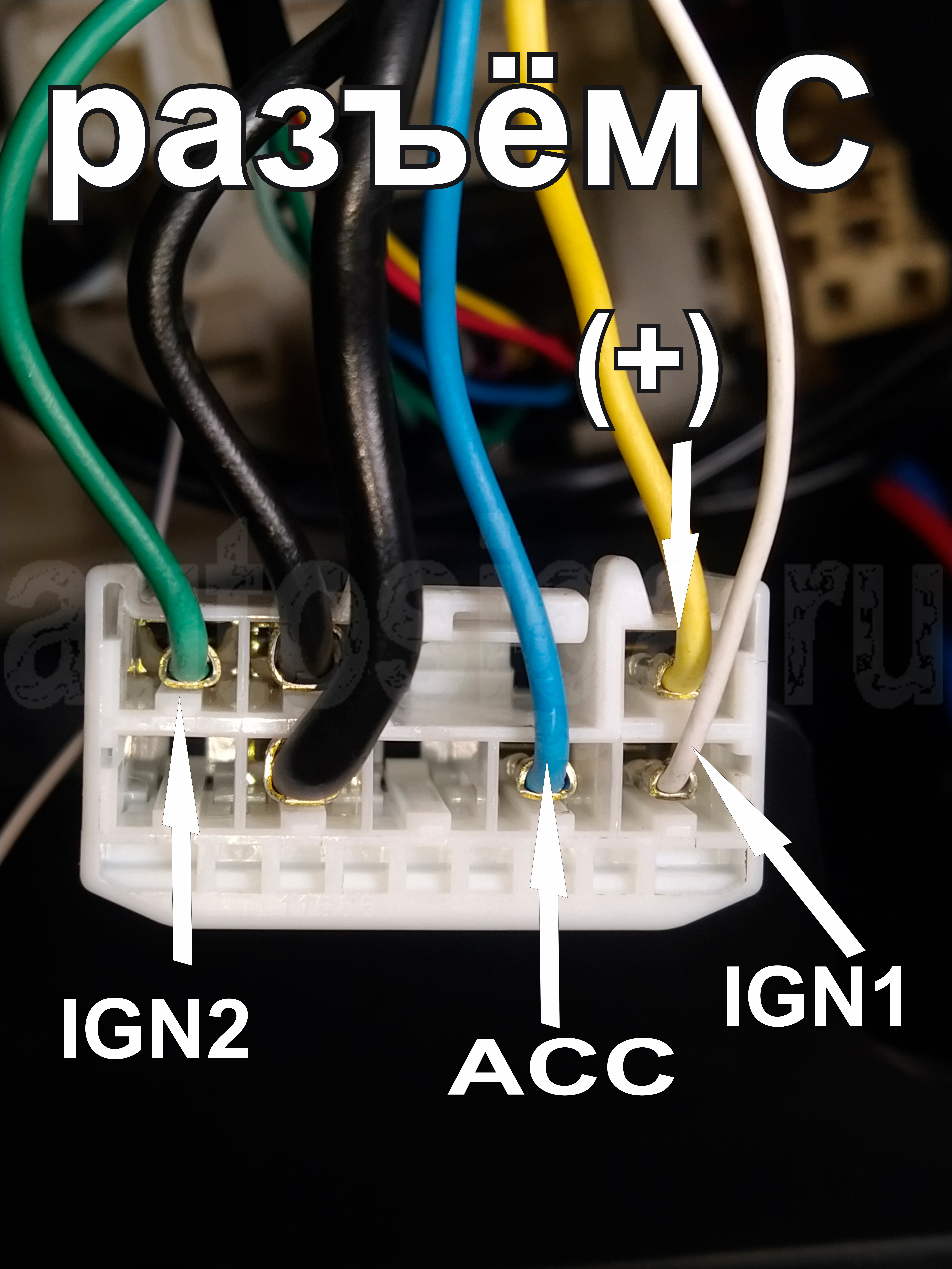

Провода, дублирующие замок зажигания: +12В – жёлтый, ign 1 – белый, ign2 – зелёный, acc – синий

Для реализации автозапуска можно подключиться непосредственно к цепям замка зажигания.

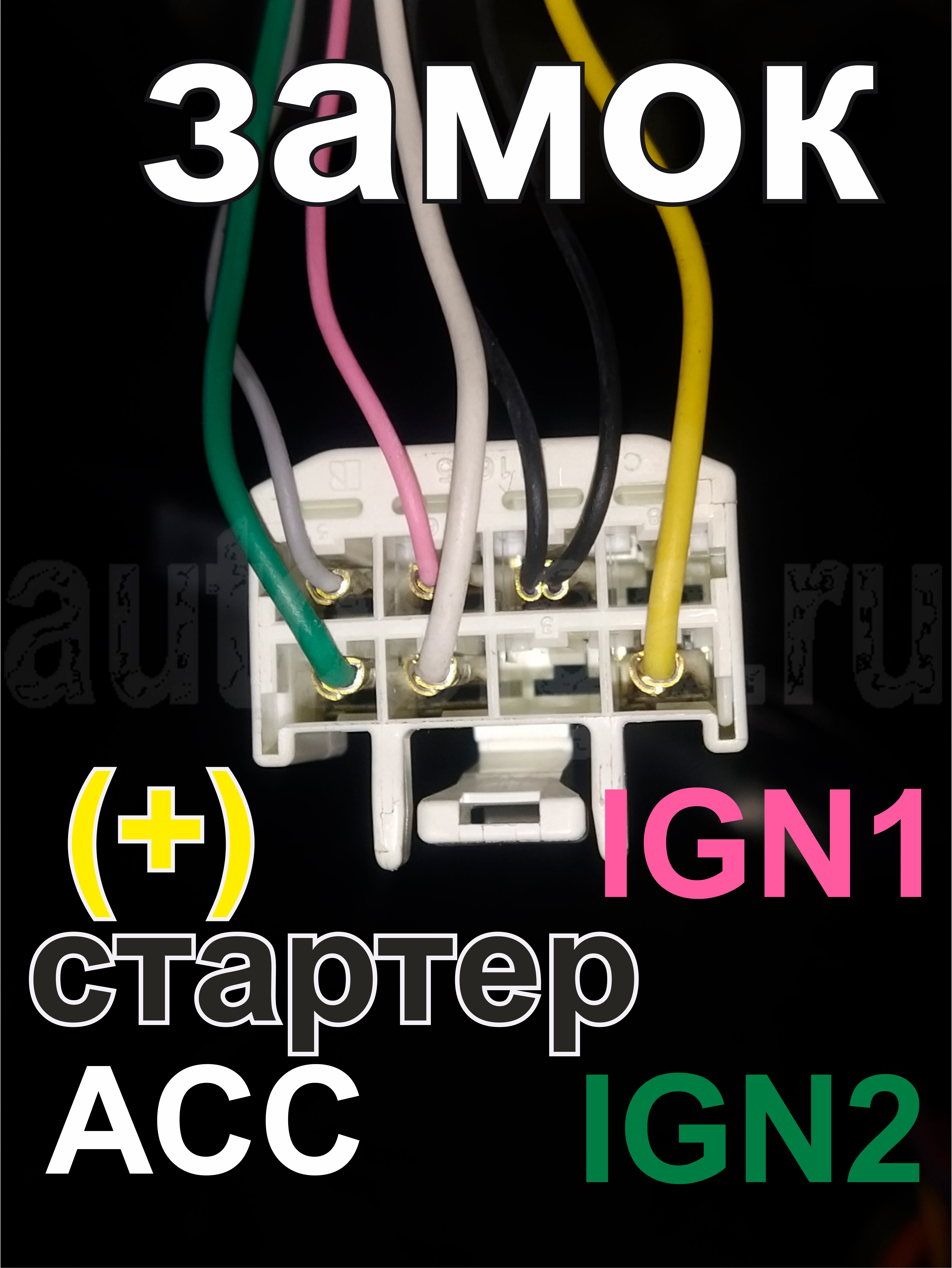

+12В – жёлтый, ign 1 – розовый, ign2 – зелёный, acc – белый, стартер – чёрный

Подключение тормоза, дверей, багажника и бензонасоса

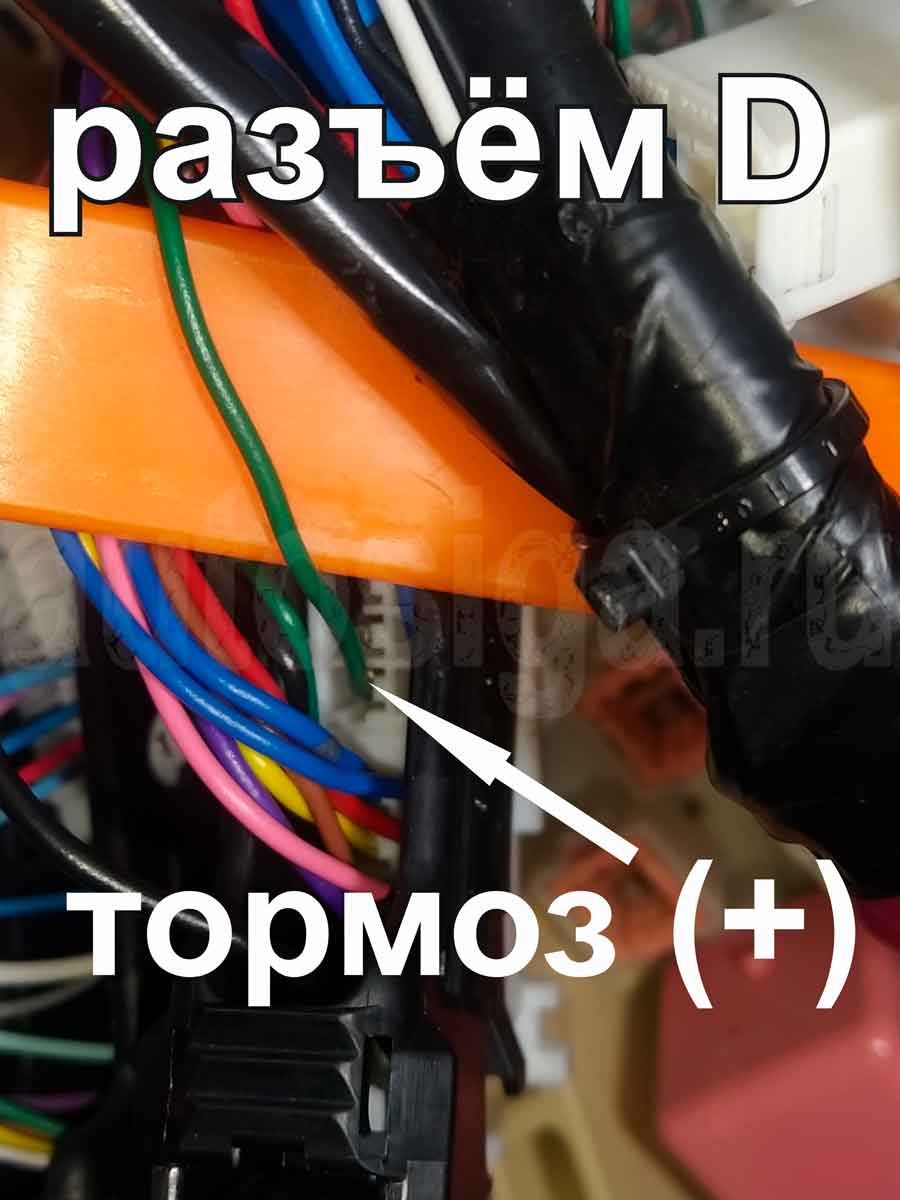

тормоз – зелёный

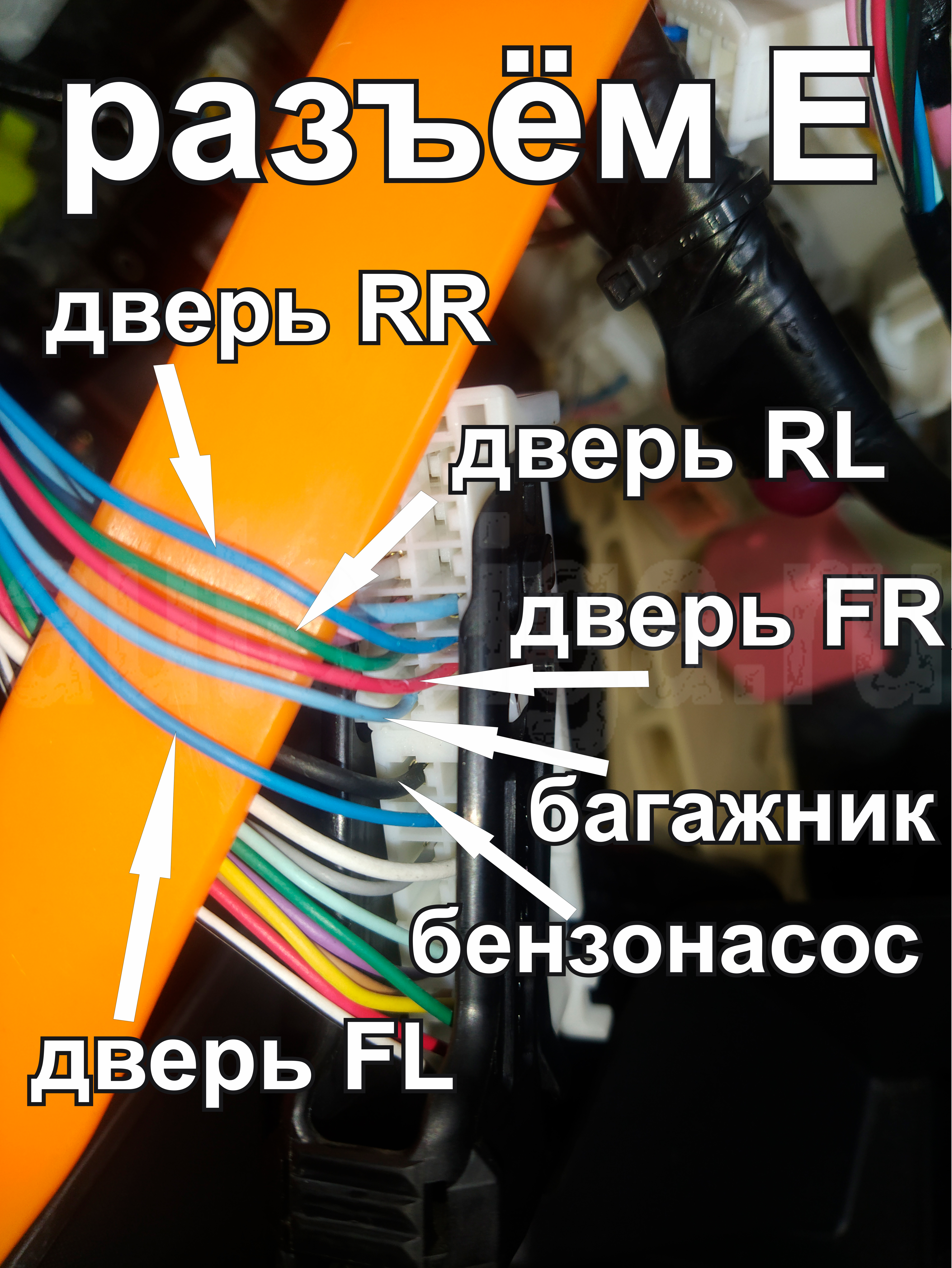

бензонасос – чёрный, багажник – голубой, дверь передняя правая – красный, дверь задняя правая – синий, дверь задняя левая – зелёный, дверь передняя левая – синий

Контроль работы двигателя

В разъёме OBDII нет привычного провода тахометра, поэтому контроль работы двигателя для автозапуска выполнен по генератору на панели приборов.

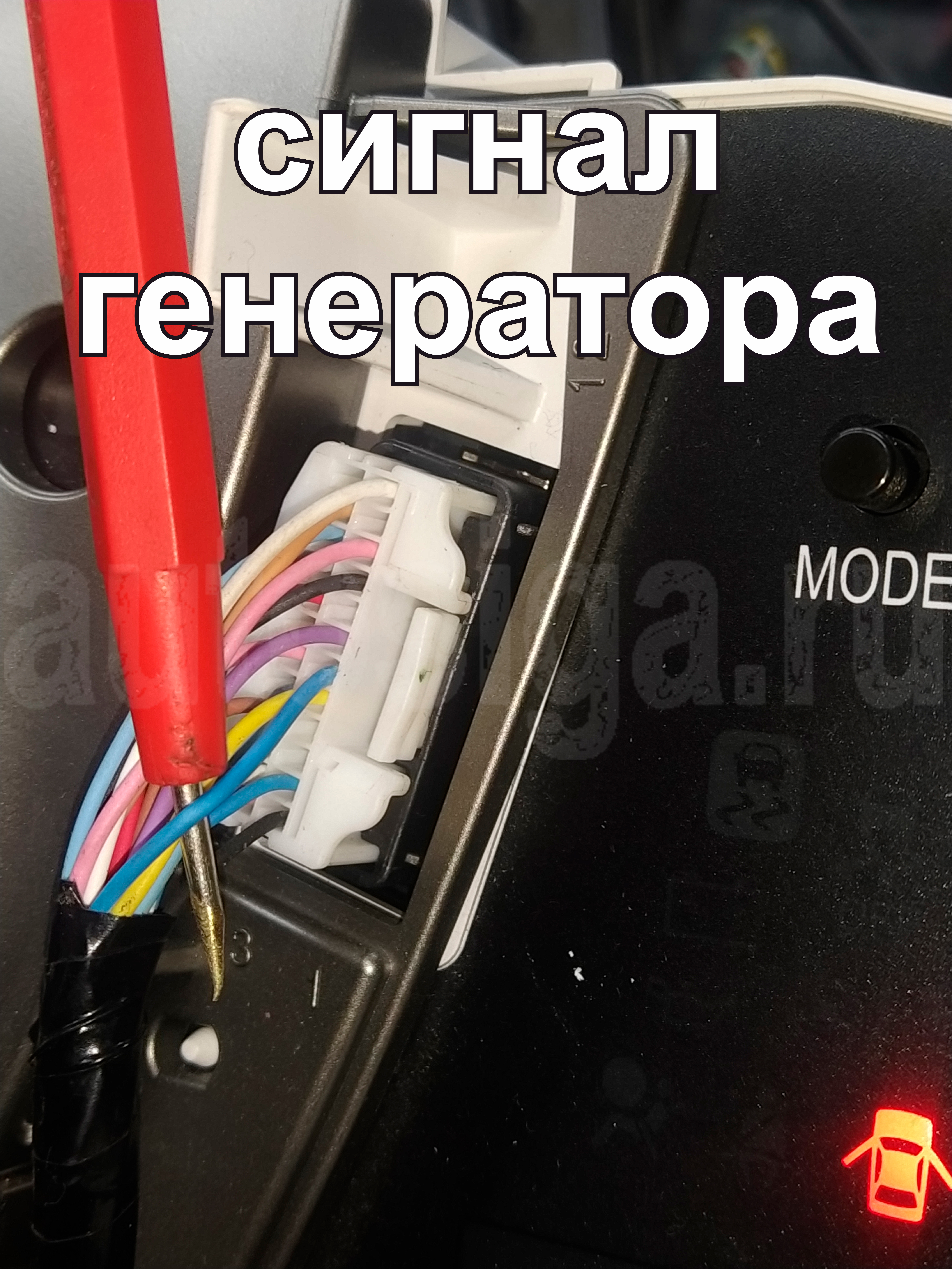

генератор – синий

Где разместить блок сигнализации

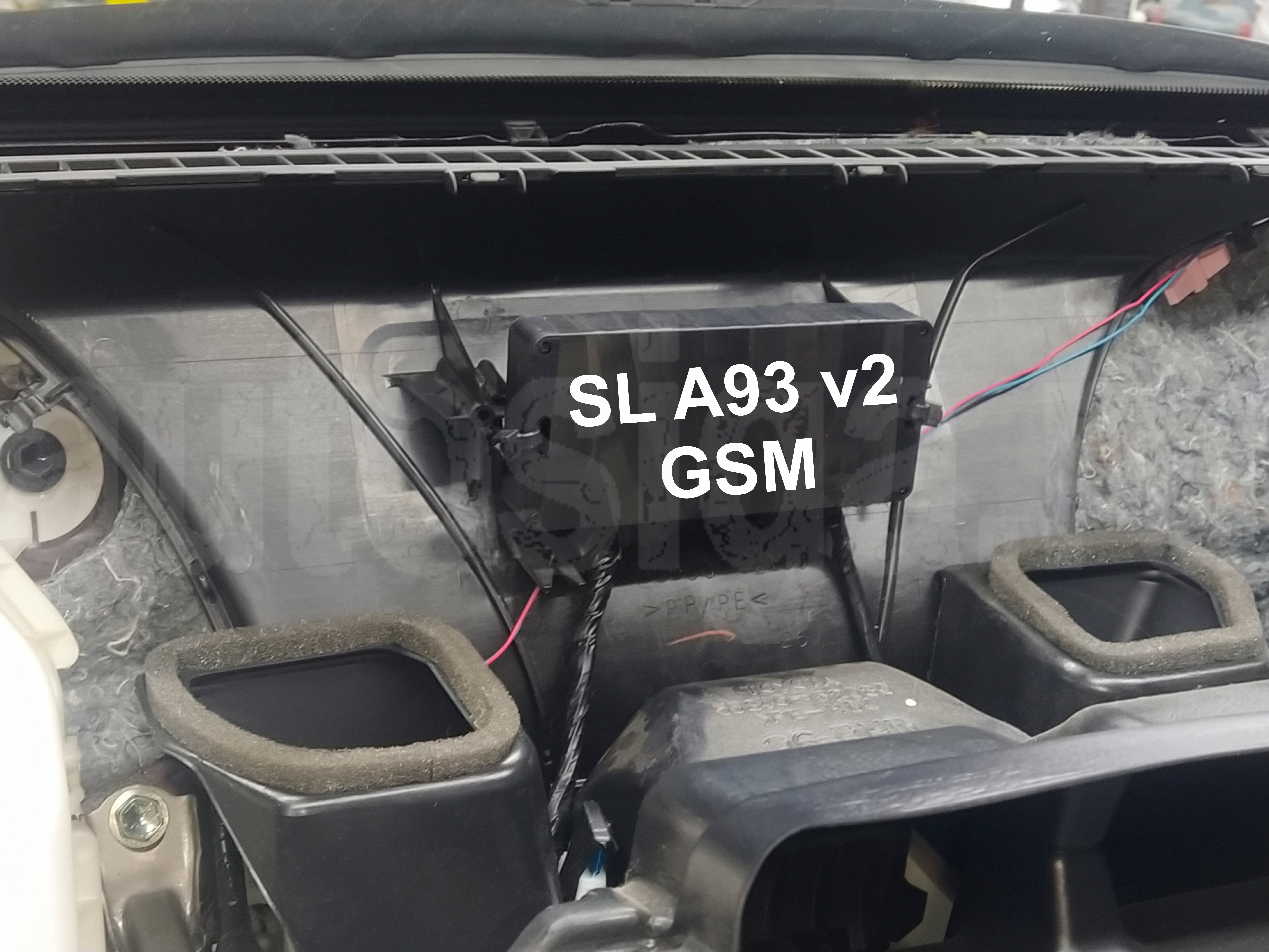

Блок сигнализации можно разместить в этом месте: крепления на воздуховоде хорошо подходят для фиксации.

Александр Игумнов
