Фото установки автосигнализации на Toyota Harrier

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Разбираем маленько салон.

Установка автосигнализации на Toyota Harrier

Установка автосигнализации на Toyota Harrier

Протягиваем 3 провода в дверь для ЦЗ.

Установка автосигнализации на Toyota Harrier

Место подключения релюшки и управления ЦЗ согласно схемки.

Подключение к центральному замку у Toyota Harrier

Розовый, розово-синий и серый провода находятся в водительской двери. Идут от датчика положения водительского привода (в личинке замка) к блоку управления центральным замком (стеклоподъёмниками, зеркалами).

Диоды надо ставить таким образом, чтобы они пропускали "минус" от сигнализации к проводке автомобиля и не пропускали "минус" в сигнализацию.

Установка автосигнализации на Toyota Harrier

Установка автосигнализации на Toyota Harrier

На щитке приборов – повороты и тахометр.

Установка автосигнализации на Toyota Harrier

Тормоз на лягушке.

Установка автосигнализации на Toyota Harrier

«Все двери» припаиваем проводок к лампочке.

Установка автосигнализации на Toyota Harrier

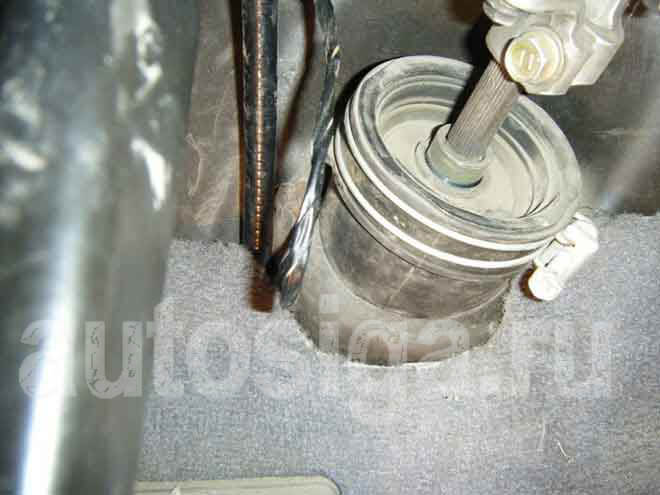

Протягиваем провода под капот.

Установка автосигнализации на Toyota Harrier

Ставим сирену и концевик капота.

Установка автосигнализации на Toyota Harrier

suzundim

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии
цз управление по минусу, впаивался в кнопки на двери
