Карта монтажа автосигнализации StarLine А91 на автомобиль Toyota Cami 2001, правый руль, АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Разбираем салон

Фото 1.1. Общий вид.

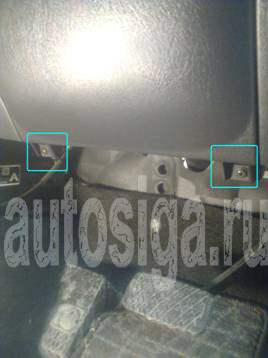

Фото 1.2. Выкручиваем два самореза нижнего крепления подторпедника под рулем и снимаем его – клипсы по периметру.

Фото 1.3. Выкручиваем два самореза в верхней части обрамления доски приборов и вытаскиваем обрамление – клипсы.

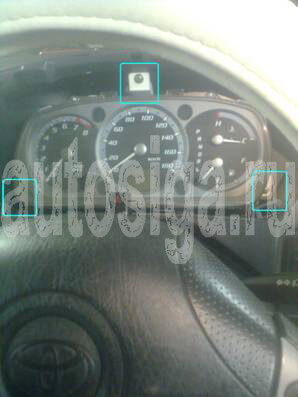

Фото 1.4. Выкручиваем три самореза крепления доски приборов и вытаскиваем доску приборов, расцепив разъемы.

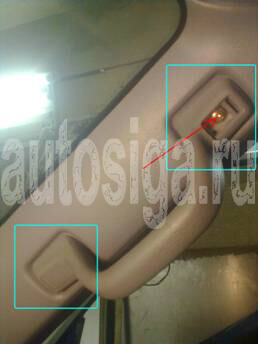

Фото 1.5. Вытаскиваем заглушки из ручки на правой стойке лобового стекла и выкручиваем винты крепления ручки. Снимаем накладку правой стойки лобового стекла – клипсы.

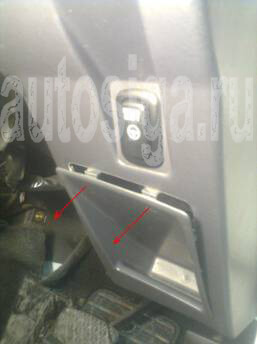

Фото 1.6. Извлекаем кармашек на правом нижнем углу подторпедника, отжав сверху две клипсы-зацепа.

Приступаем к монтажу системы

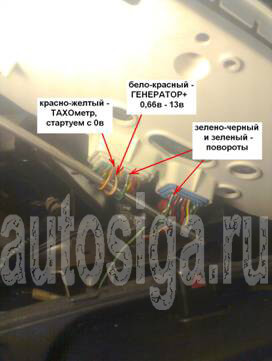

Фото 2.1. В жгуте доски приборов подключаем контроль работы двигателя и управление световой сигнализацией.

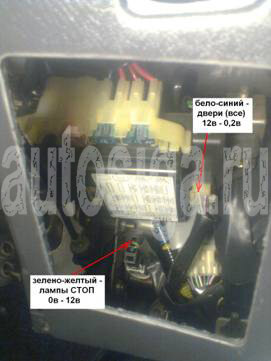

Фото 2.2. В жгуте педали СТОП подключаем контроль тормоза, а в разъеме монтажного блока справа от предохранителей – контроль дверей.

Фото 2.3. В пучке проводов двери водителя подключаем управление центральным замком (ЦЗ) по схеме 2.1

Схема 2.1. Управление ЦЗ.

Перемычку черно-красного провода на разъеме Х2 сигнализации перекусываем так, чтобы получилось по хвостику с каждого НР-контакта реле.

Соединяем их «крест-накрест» с сине-черным и зелено-черным проводами.

Получившуюся схему включаем в разрыв штатных слаботочных проводов управления ЦЗ.

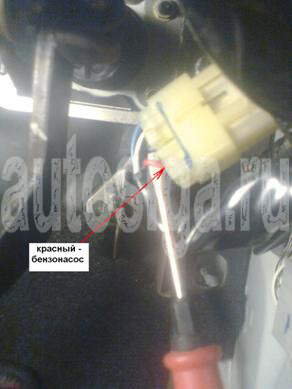

Фото 2.4. В разъеме жгута правой КИК-панели можно сделать дополнительную блокировку.

Фото 2.5. Подключение силовых проводов делаем в жгуте замка зажигания.

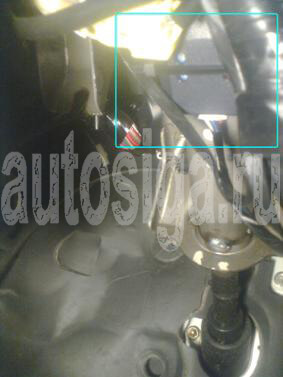

Фото 2.6. Датчик удара крепим на трубе-кожухе рулевого вала над педалями.

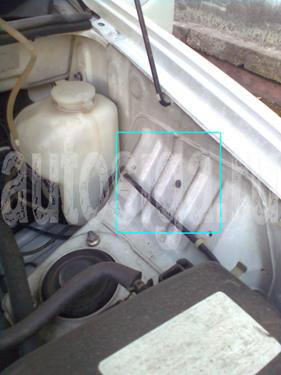

Фото 2.7. На левом подкрылке устанавливаем сирену (хозяин автомобиля заказал вариант БЕЗ СИРЕНЫ).

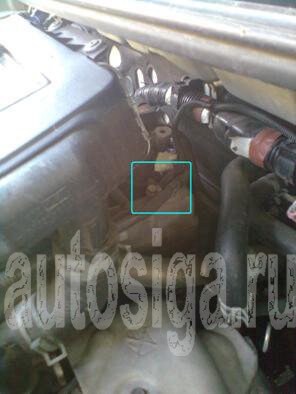

Фото 2.8. Датчик температуры устанавливаем на левом заднем углу головки блока.

Фото 2.9. Кнопку капота устанавливаем на планке радиатора за левой фарой.

Фото 2.10. Модуль приемо-передатчика наклеиваем на чистый участок лобового стекла.

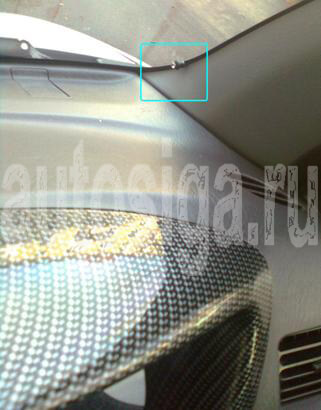

Фото 2.11. Светодиод устанавливаем в накладке правой стойки лобового стекла.

В настройках программируем прокрутку 3,6 сек, контроль «тахометр».
