Установка и подключение автосигнализации Starline A91 на Toyota Caldina 1996-1997, кузов ST191 (универсал, правый руль, АКПП, обычный ключ)

Автор Старик

Toyota Caldina 1996-1997

Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

Установка автосигнализации на Toyota Caldina 1996-1997 - разбор салона

Для удобства установки сигнализации разбираем салон.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.2. Снимаем накладку правого порога.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели и снимаем накладку – тянем влево в бок.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.4. Клипсы крепления накладки (нижняя уже отсутствует).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.5. Тянем рычаг открывания капота и под ним выкручиваем два самореза его крепления (см фото 1.6). Выкручиваем два самореза крепления подторпедника слева и справа внизу.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.6. Выкручиваем два самореза крепления корпуса рычага отпирания капота к подторпеднику и вытаскиваем корпус рычага в проем.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.7. Извлекаем корпус датчика климат-контроля из гнезда в подторпеднике. Убираем подторпедник.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.8. Выкручиваем винт крепления нижней половины обшивок рулевой колонки.

Установка сигнализации на Toyota Caldina 1996-1997

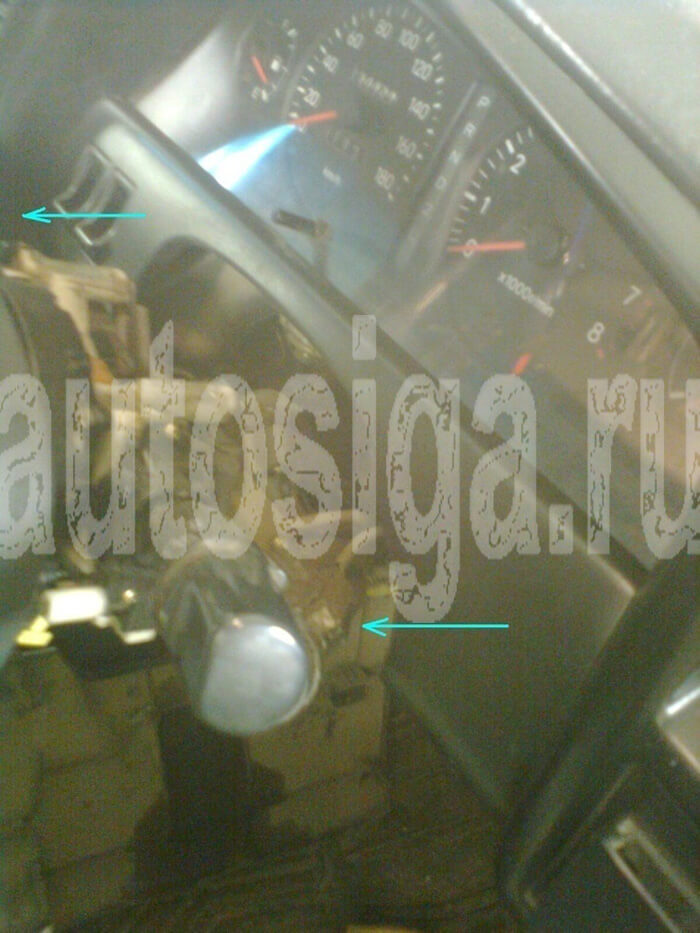

Фото 1.9. Выкручиваем саморез крепления обшивок под рулевым колесом справа и такой же слева. Расцепив половинки, снимаем нижнюю.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.10. Для снятия верхней половинки нужно выкрутить саморез её крепления к корпусу замка зажигания.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.11. Снимаем декоративную накладку под доской приборов (клипсы, тянем на себя).

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.12. Выкручиваем два самореза крепления декоративной накладки-обрамления доски приборов и консоли магнитолы.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.13. Сдергиваем эту накладку, начиная поддевать лопаткой снизу в зоне управления климат-контролем, постепенно перемещаясь выше и правее. Расцепляем разъемы, убираем.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.14. Выкручиваем три самореза крепления доски приборов и извлекаем её.

Установка сигнализации на Toyota Caldina 1996-1997

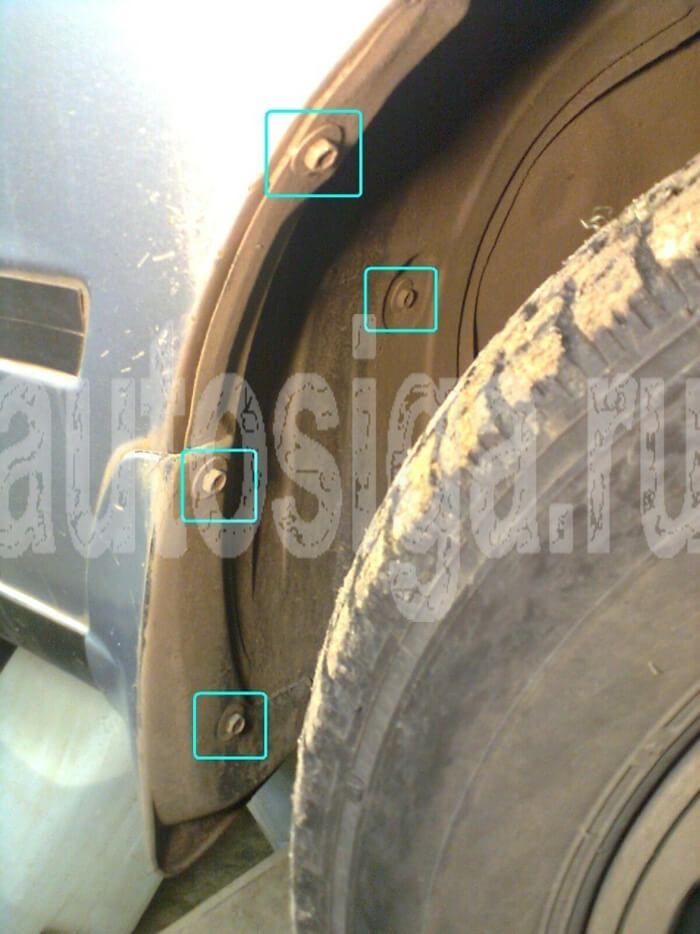

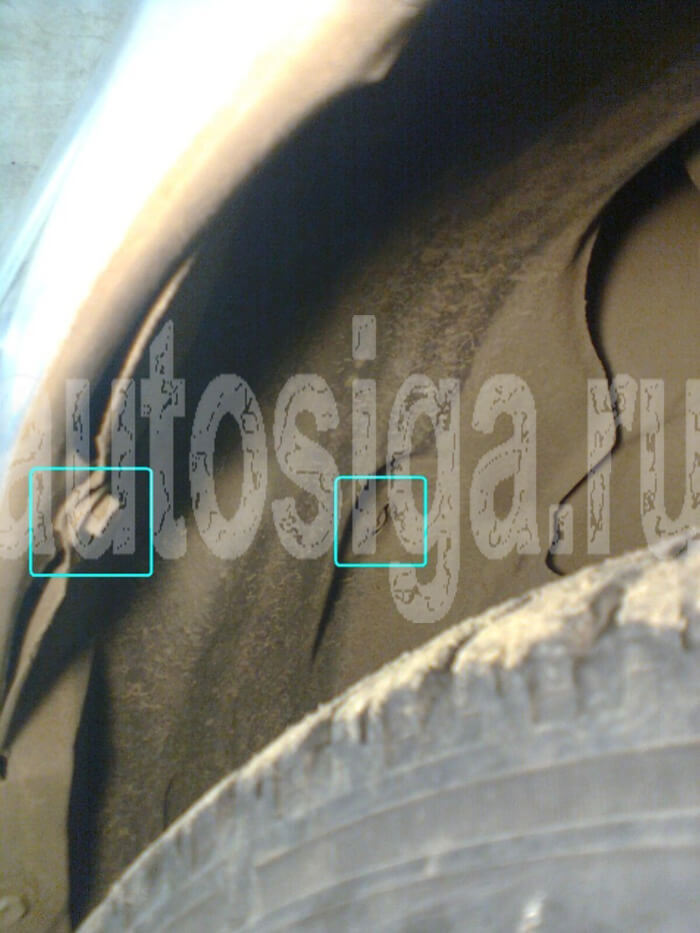

Фото 1.15. Выкручиваем саморезы крепления брызговика, саморез в колесной нише и саморез крепления подкрылка к кромке крыла.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.16. Выкручиваем еще два самореза - один на кромке и в один в нише, находящиеся выше уже выкрученных.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 1.17. Выкручиваем саморез крепления брызговика снизу со стороны порога и снимаем его.

Установка сигнализации на Toyota Caldina 1996-1997

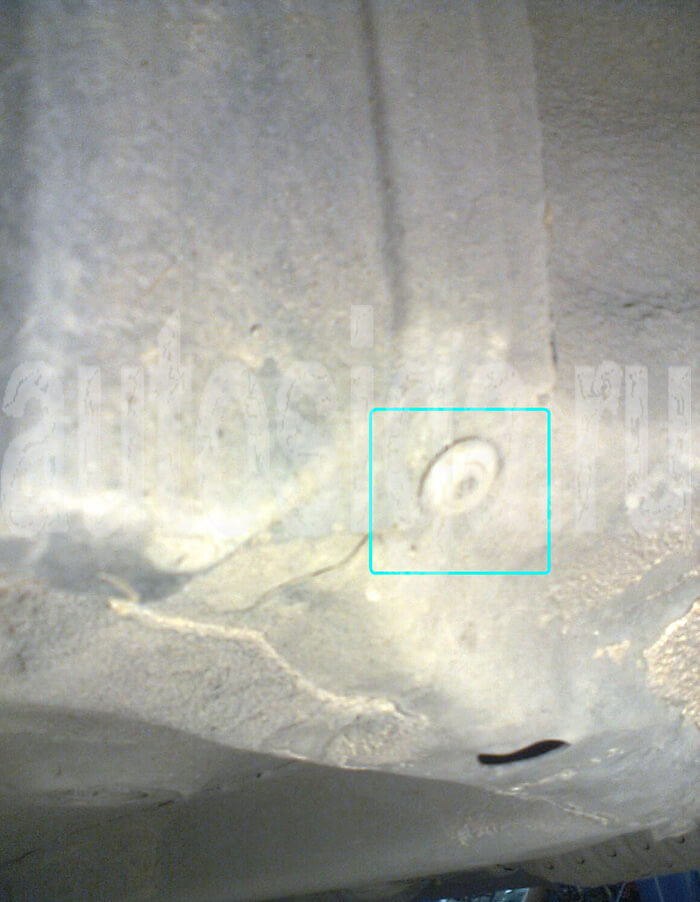

Фото 1.18. Извлекаем клипсу крепления подкрылка снизу. После этого подкрылок можно частично отвести от крыла.

Подключение и установка автосигнализации Starline A91 на Toyota Caldina 1996-1997

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.1. В разъемах приборной доски подключаем световые сигналы, контроль дверей и контроль работы двигателя.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.2. Управление центральным замком и общий провод старой сигнализации были подключены в правой кик-панели.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.3. Правильнее сделать подключение к этим же цепям в пучке проводов блока ЦЗ.

Установка сигнализации на Toyota Caldina 1996-1997

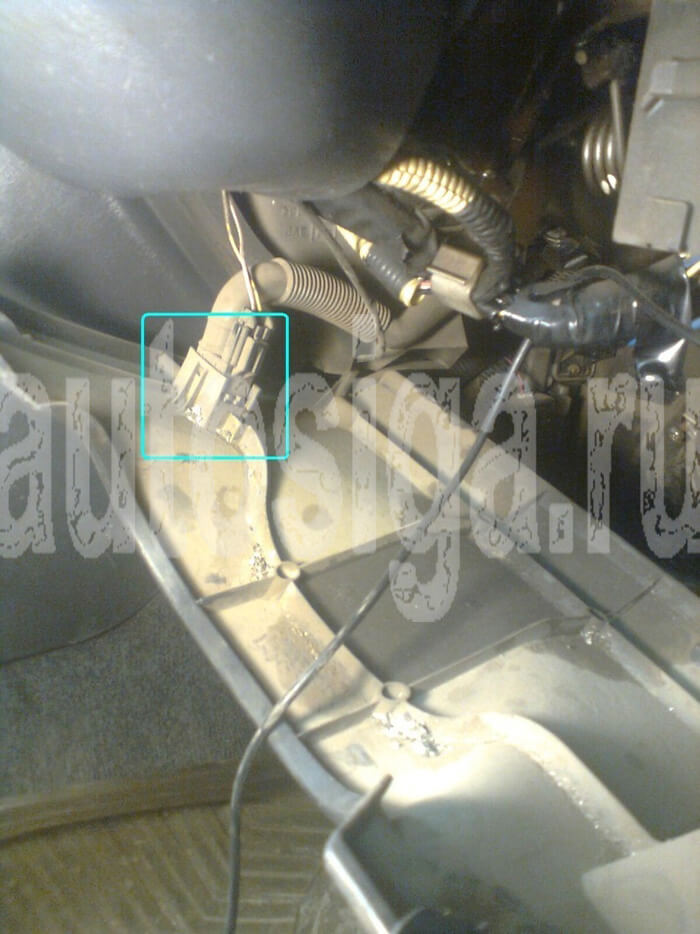

Фото 2.4. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в пучке проводки концевика на педали.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.5. Силовые провода подключаем в пучке с замка зажигания.

Установка сигнализации на Toyota Caldina 1996-1997

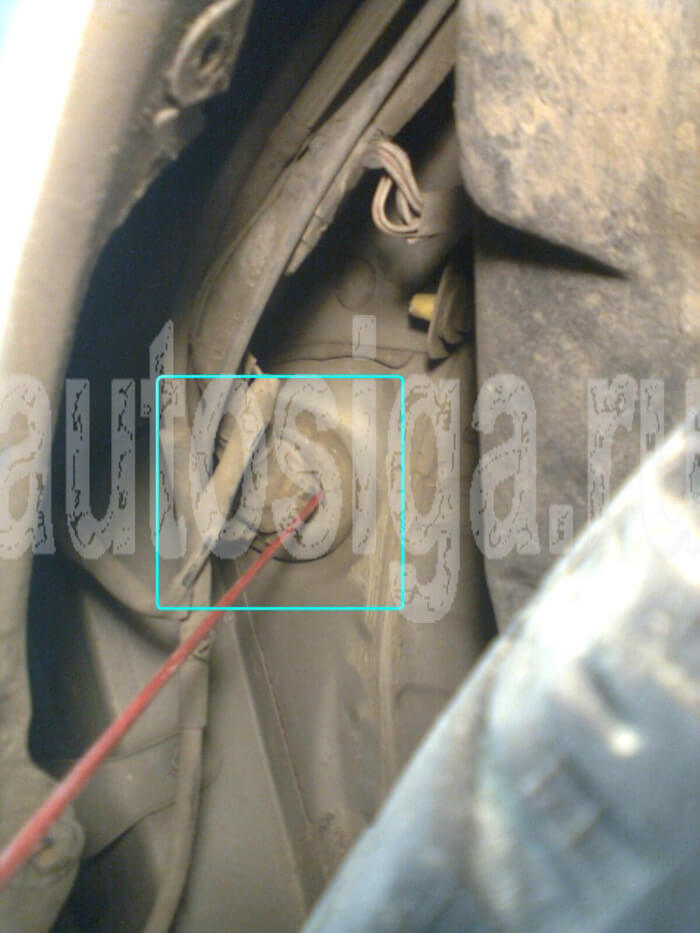

Фото 2.6. Для прокладки проводов в подкапотное пространство делаем прокол протяжкой в штатном уплотнении пучка в правом подкрылке.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.7. Провода в подкапотное пространство из подкрылка выводим в имеющееся отверстие.

Установка сигнализации на Toyota Caldina 1996-1997

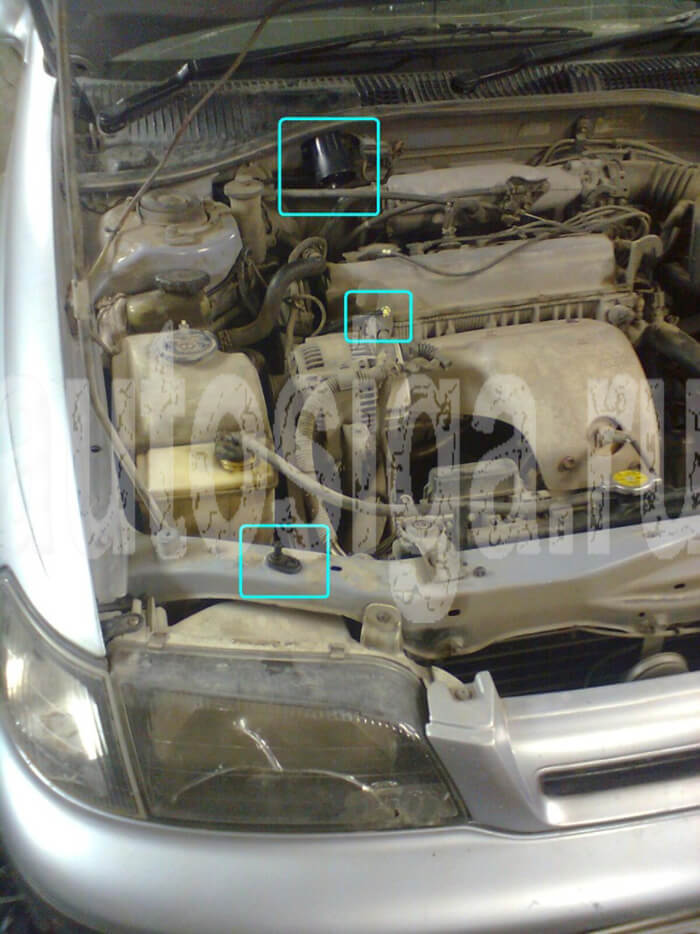

Фото 2.8. Общий вид на подкапотное пространство.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.9. Сирену устанавливаем на плоскости коробки воздухопритока, используя штатный болт М6 и саморез.

Установка сигнализации на Toyota Caldina 1996-1997

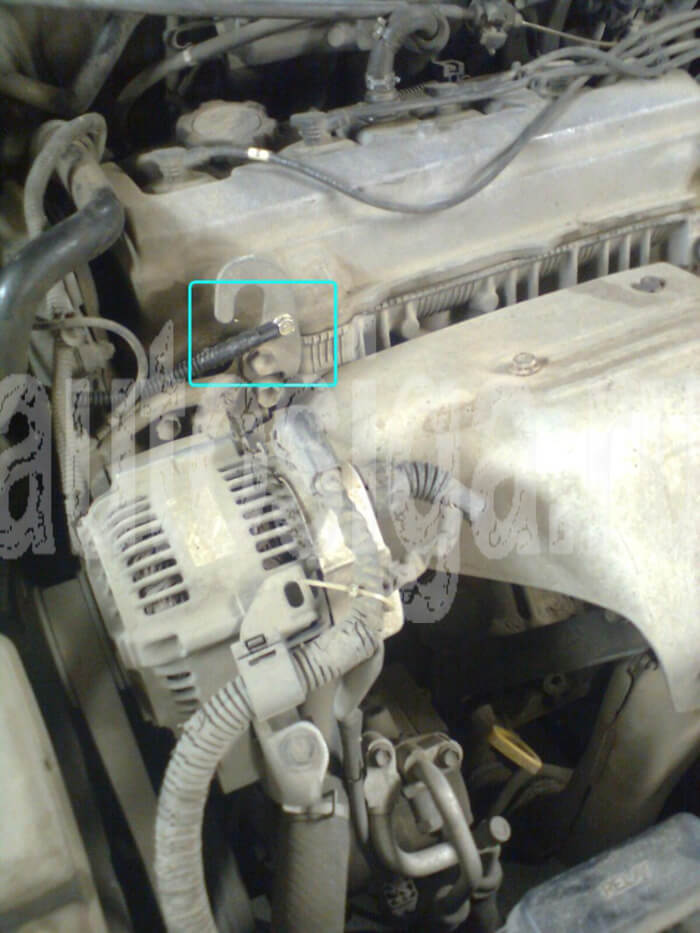

Фото 2.10. Температурный датчик сигнализации устанавливаем на рым-крюке над генератором, вкрутив болт М6×8мм в имеющееся резьбовое отверстие.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.11. Кнопку контроля капота устанавливаем на планке радиатора над правой фарой в имеющееся отверстие.

Установка сигнализации на Toyota Caldina 1996-1997

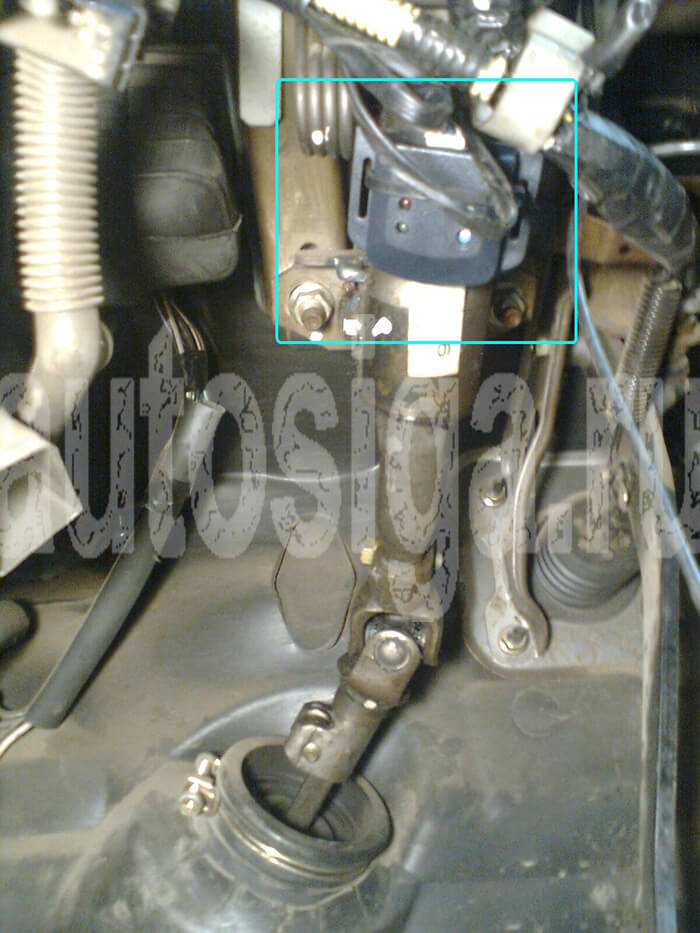

Фото 2.12. Датчик удара крепим на кожухе-трубе рулевого вала над педальным узлом.

Установка сигнализации на Toyota Caldina 1996-1997

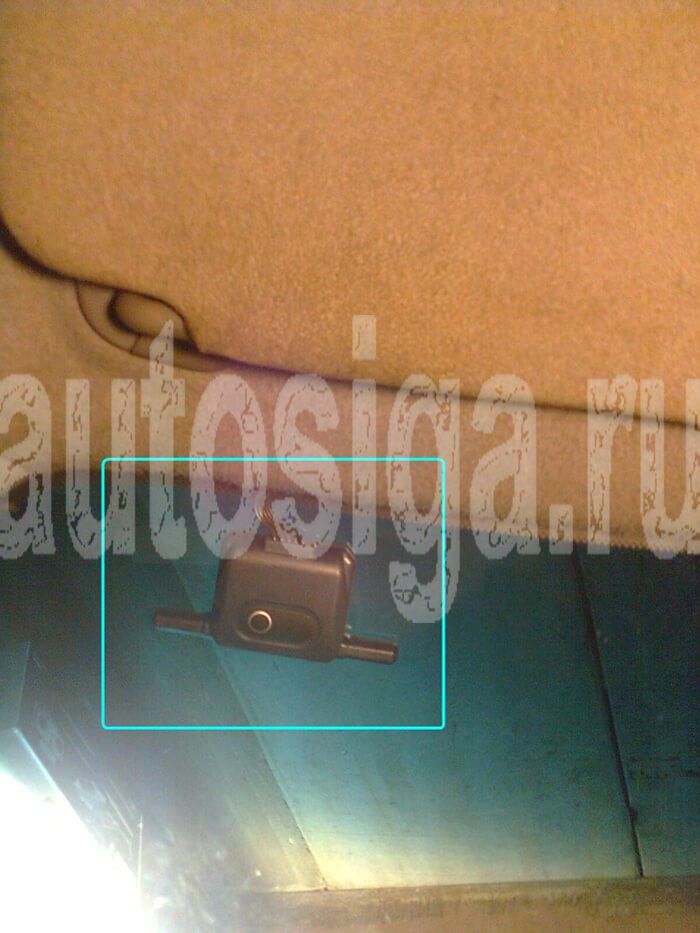

Фото 2.13. Модуль приемо-передатчика наклеиваем на лобовое стекло.

Установка сигнализации на Toyota Caldina 1996-1997
Фото 2.14. Светодиод устанавливаем в накладке правой стойки лобового стекла, просверлив отверстие 8мм.

При монтаже соединяем сине-черный и оранжево-белый провода сигнализации. Это обеспечит на экране брелока полноценную индикацию-подсказку в случае, если будет плохо закрыта багажная дверь и её контроль в охране с соответствующей индикацией.

Старик
