Схема подключения сигнализации (цвета проводов) на Toyota Avensis 2006, ключ

Автор
Замок зажигания:

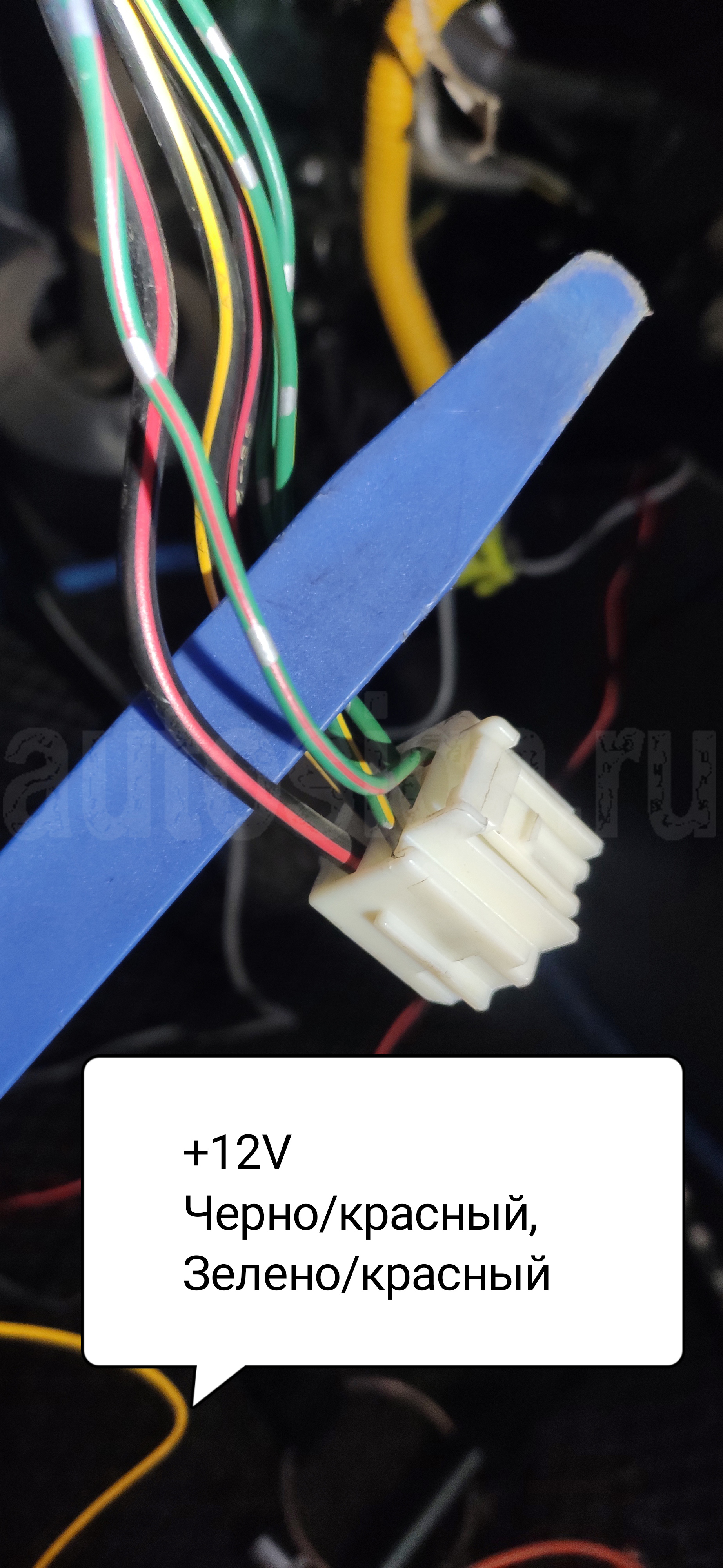

+12 – чёрный/красный (толстый), зелёный/красный

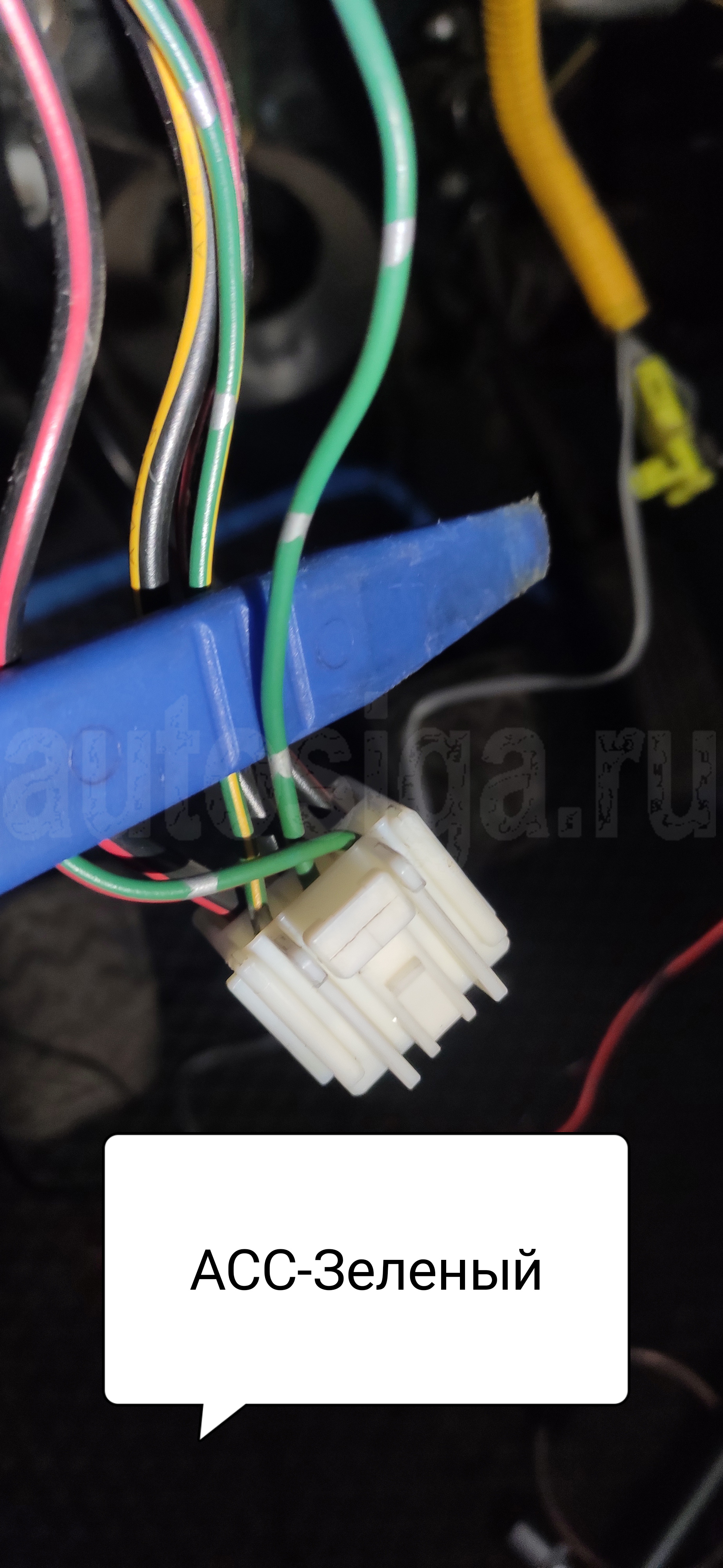

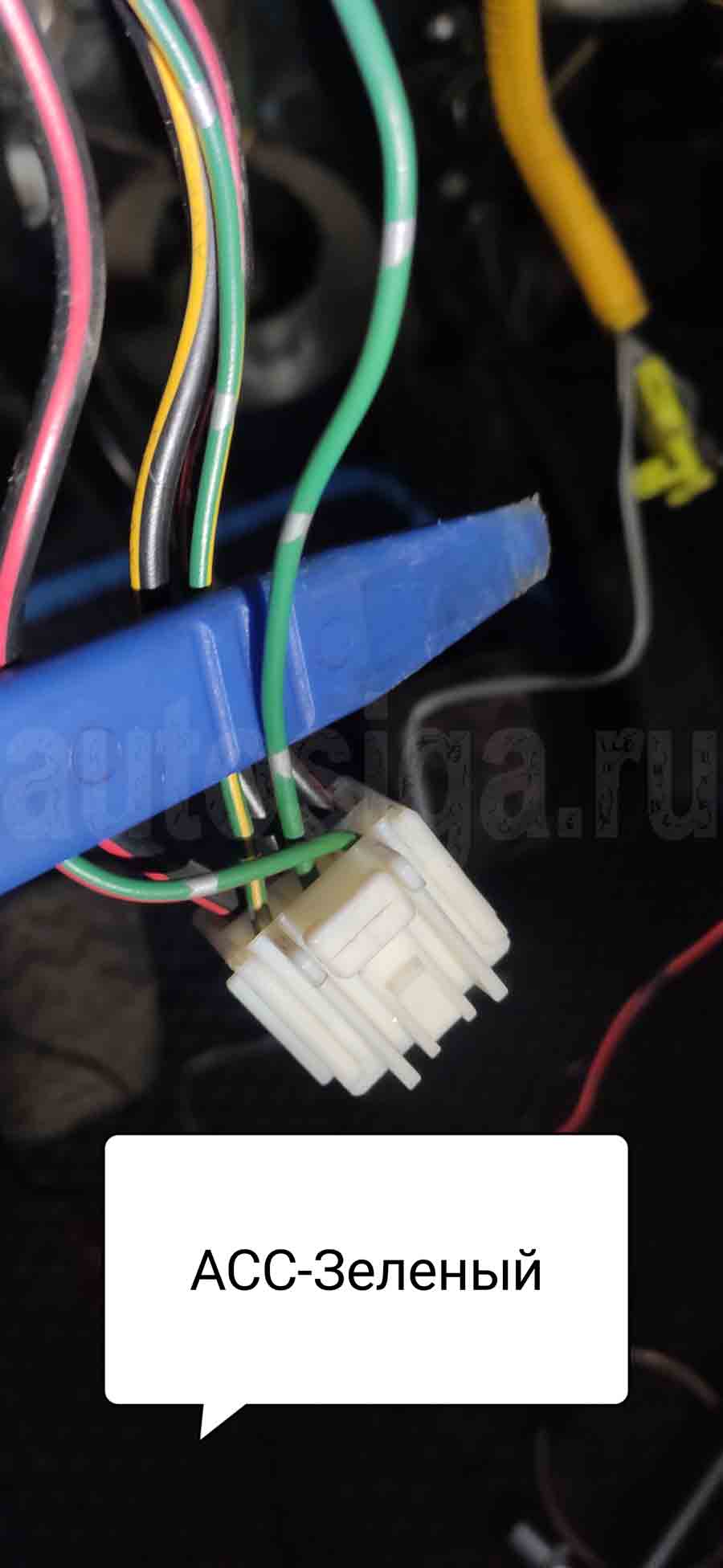

acc – зелёный

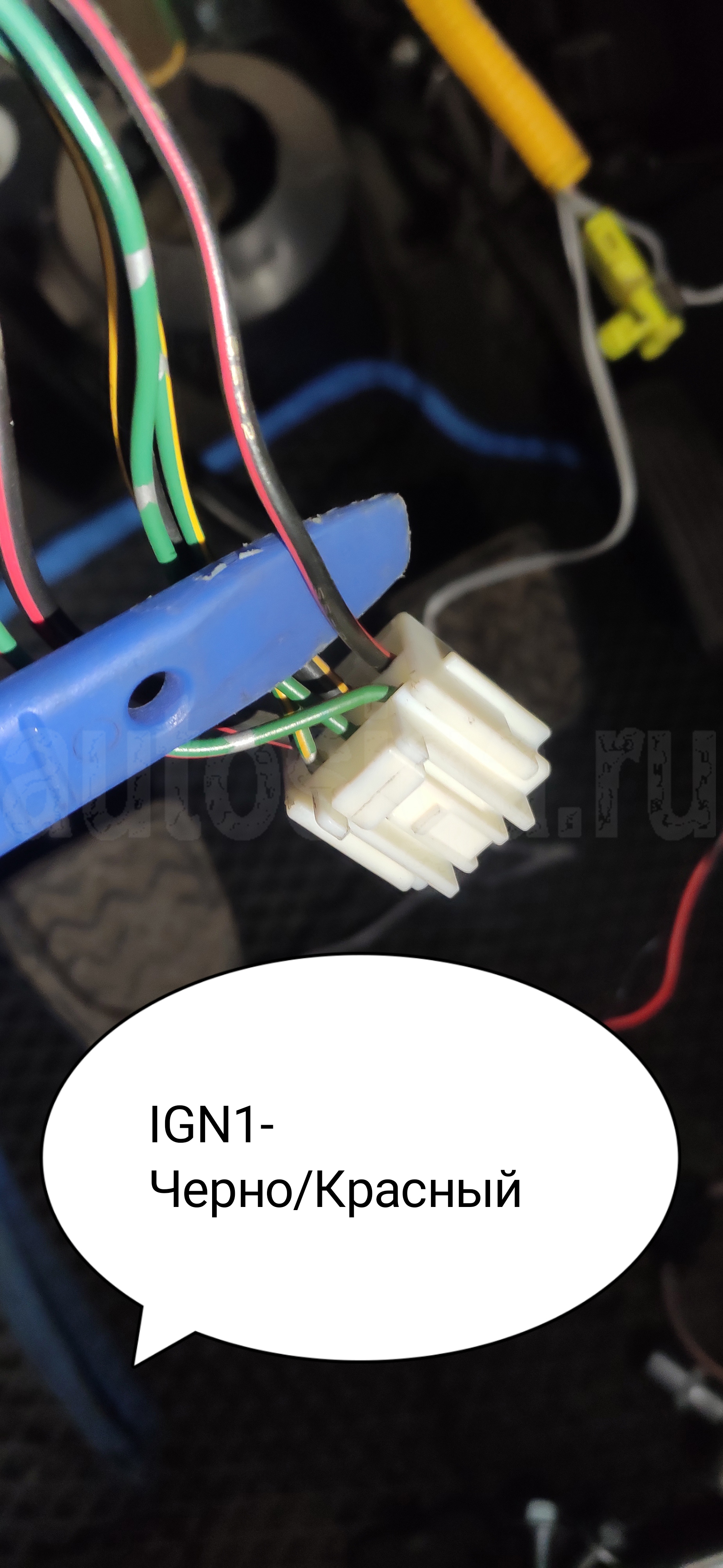

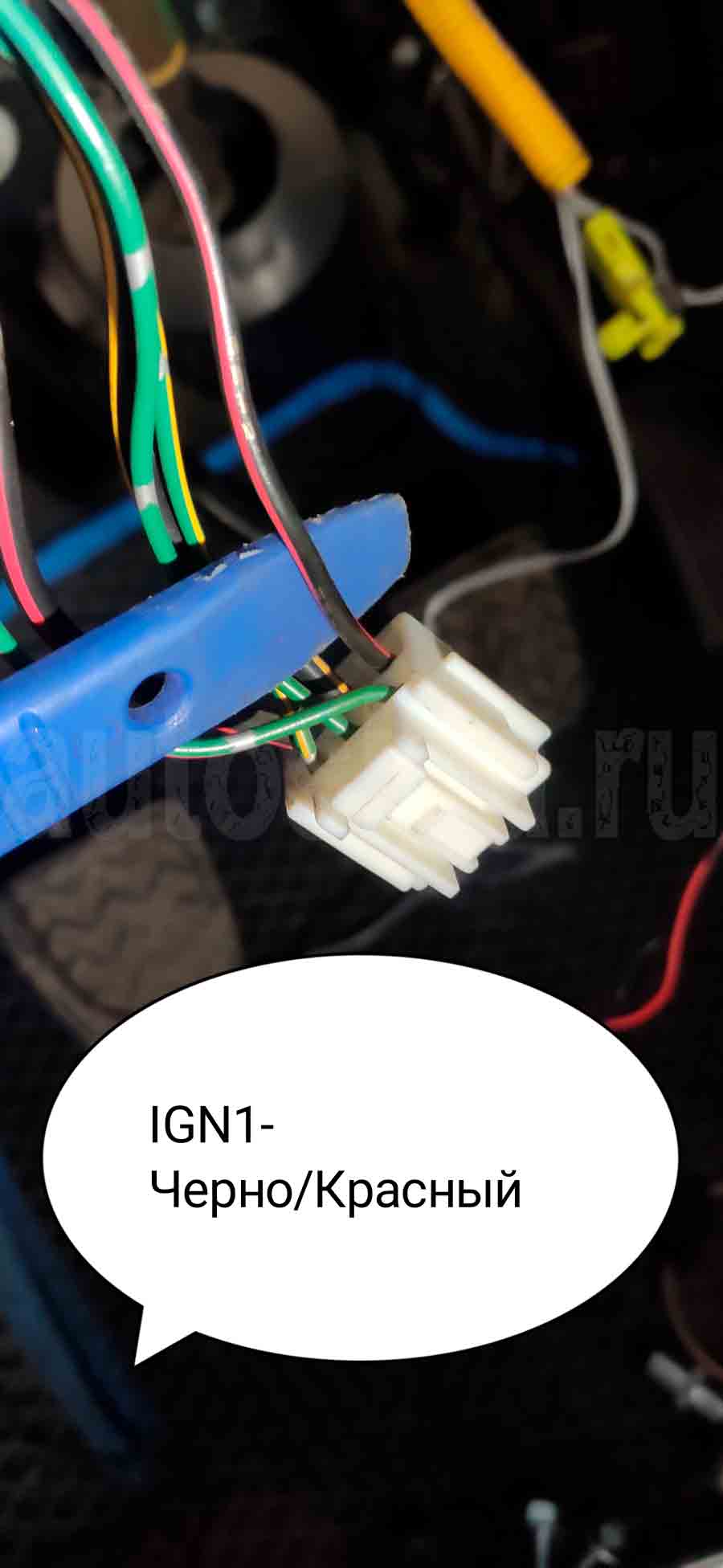

ign1 – чёрный/красный (тонкий)

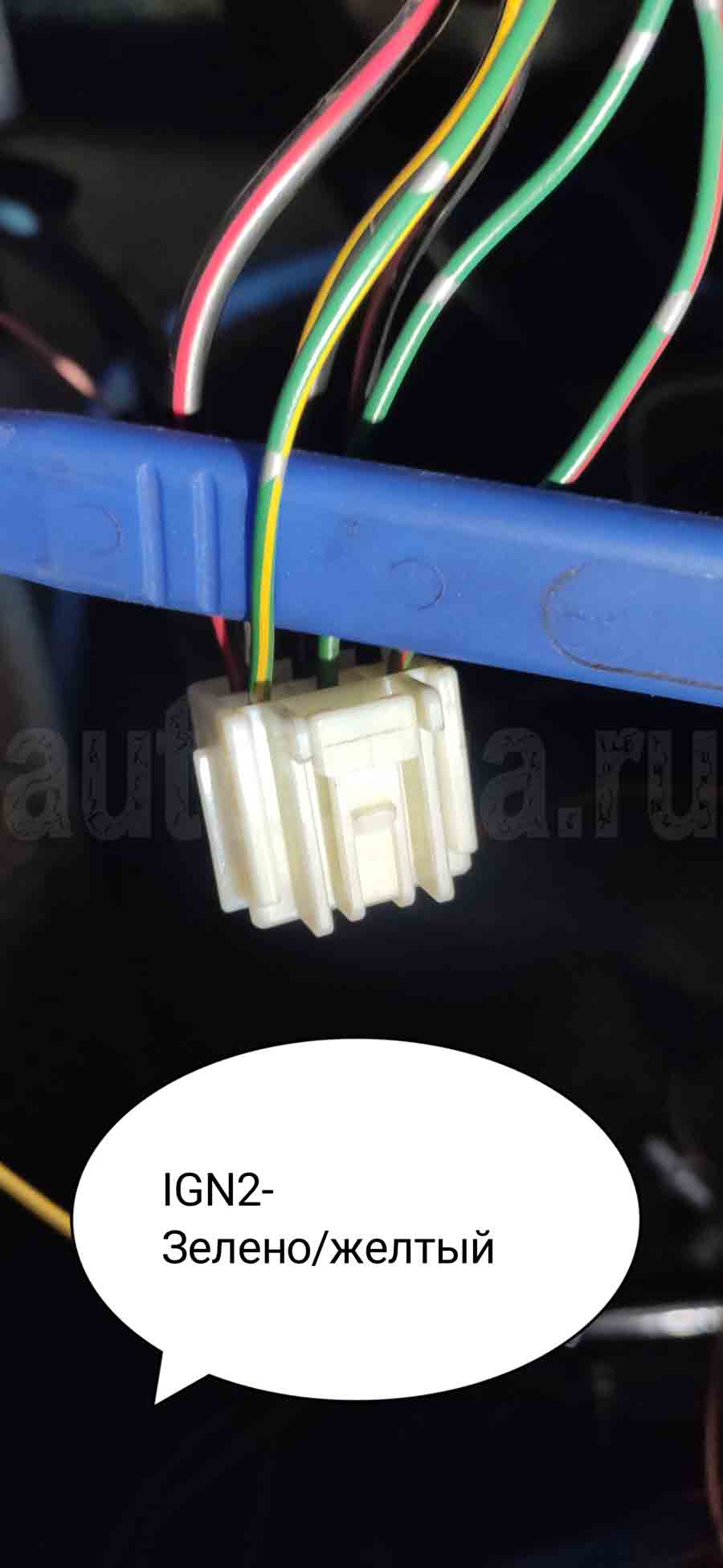

ign2 – зелёный/жёлтый

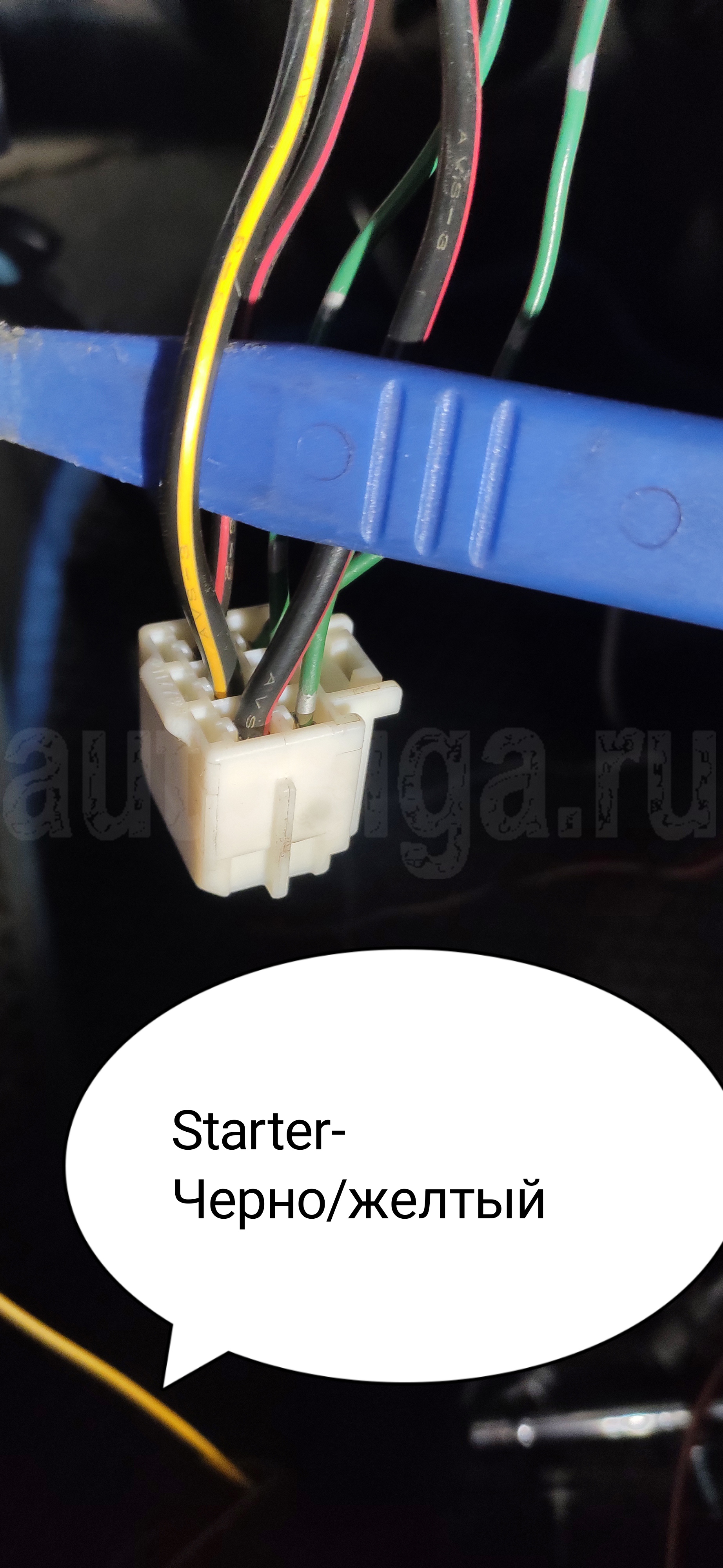

starter – жёлтый/красный
Порог водителя:

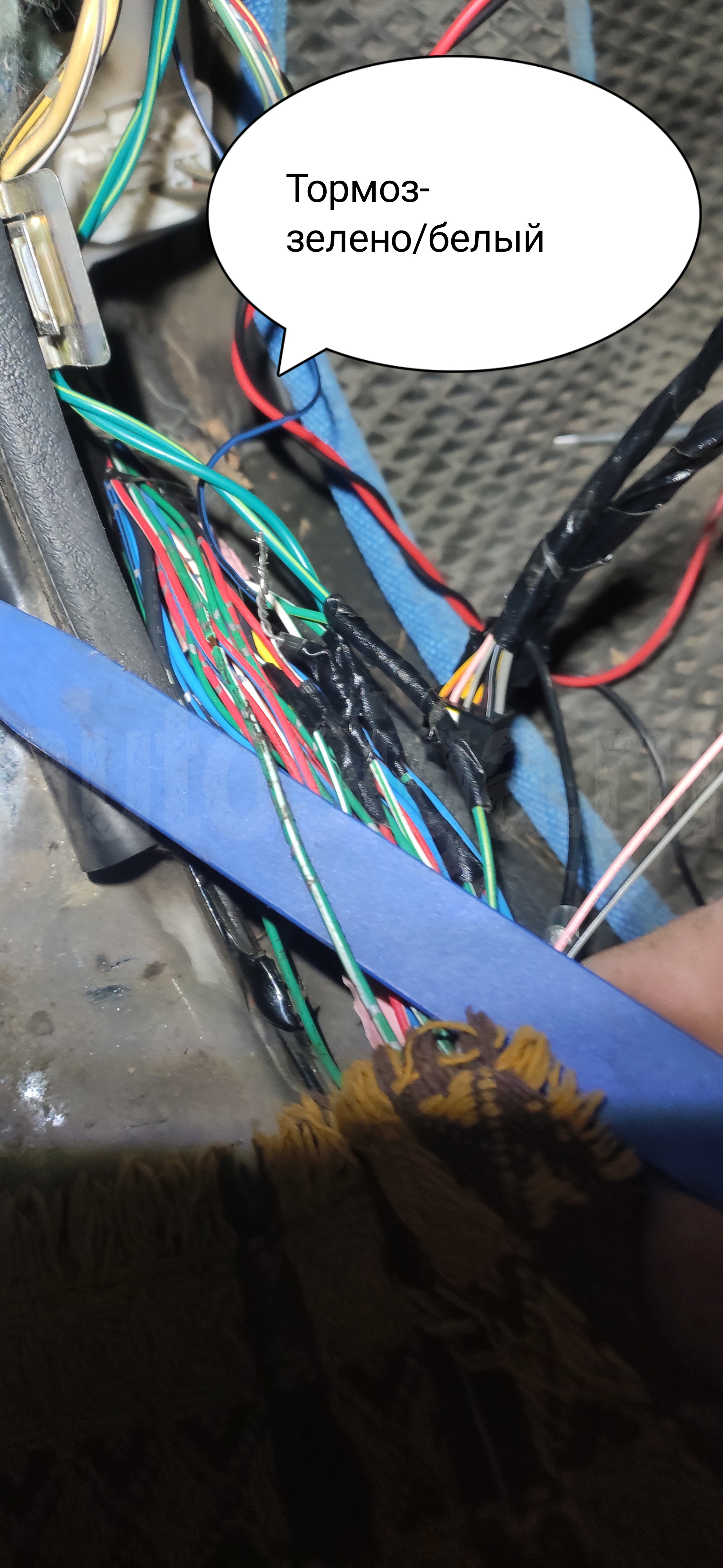

тормоз – зелёный/белый

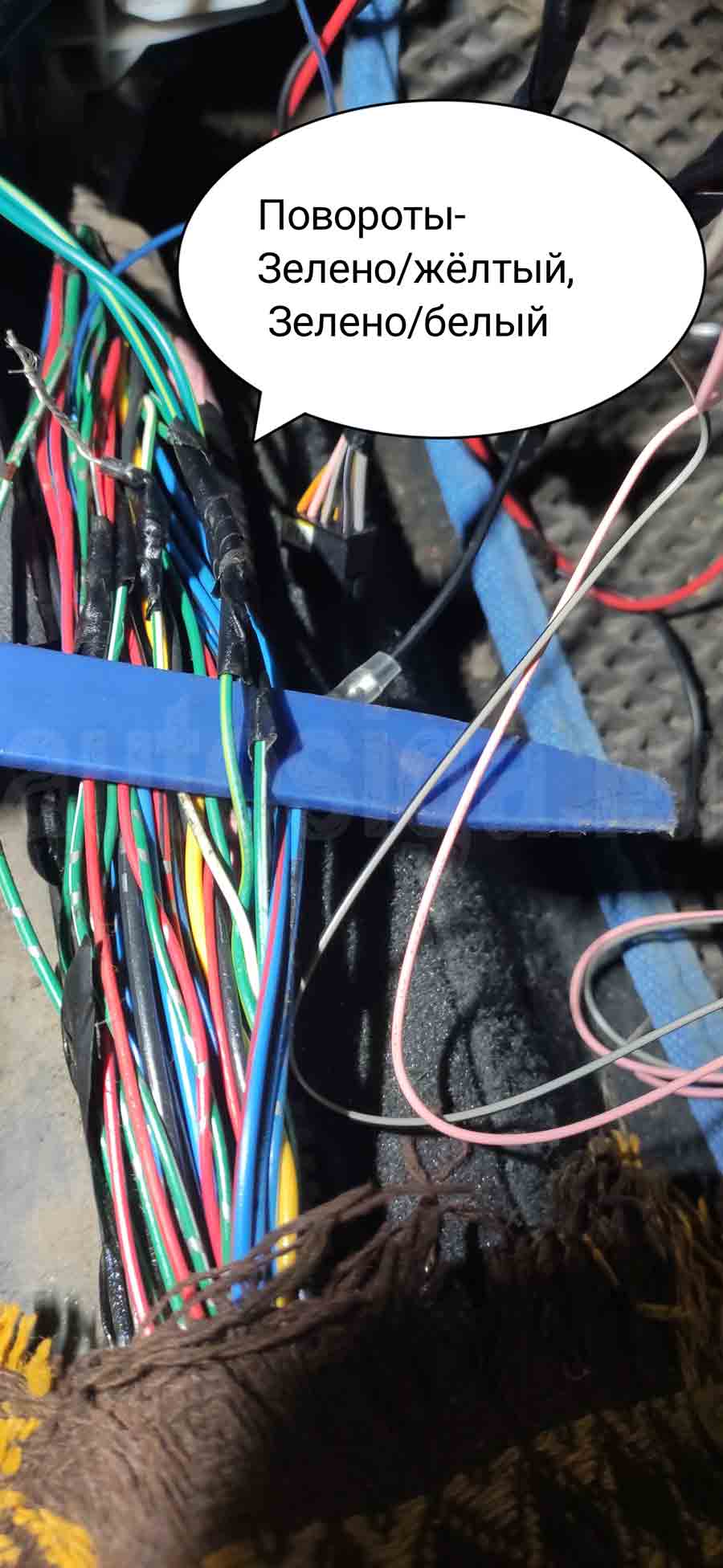

повороты – зелёный/белый, зелёный/жёлтый

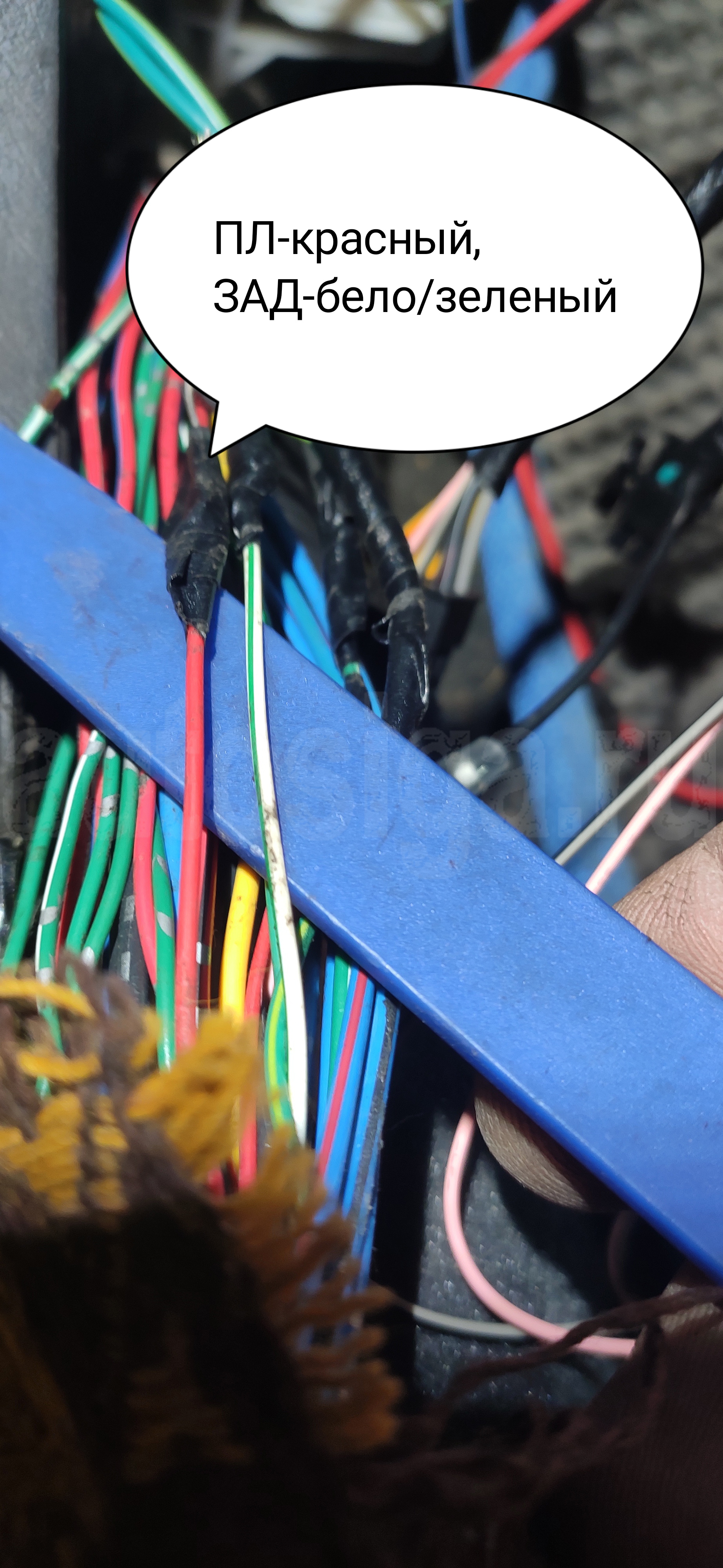

концевики дверей – красный (передний левый), белый/зелёный (задние)

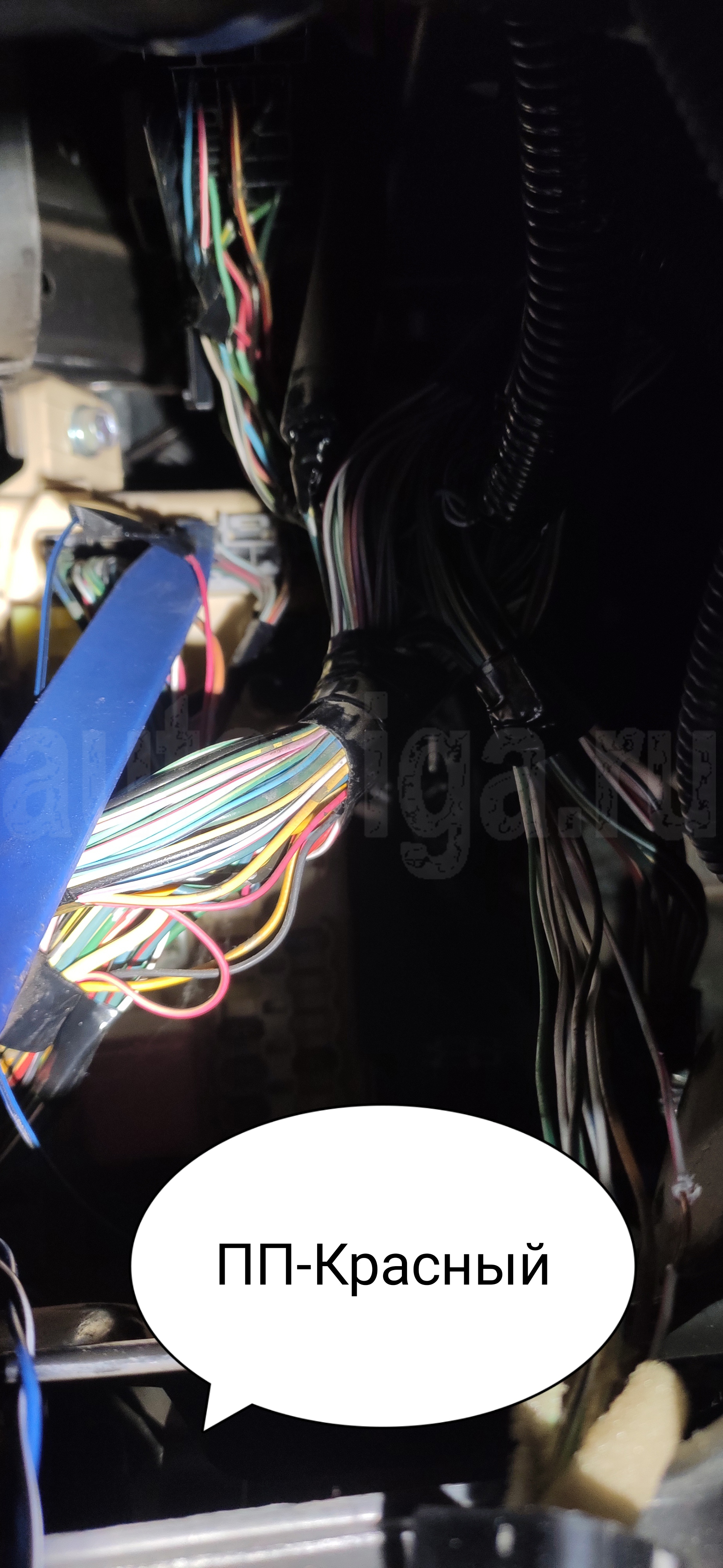

Концевик двери пассажира – красный в блоке предохранителей, сверху средний чёрный разъём

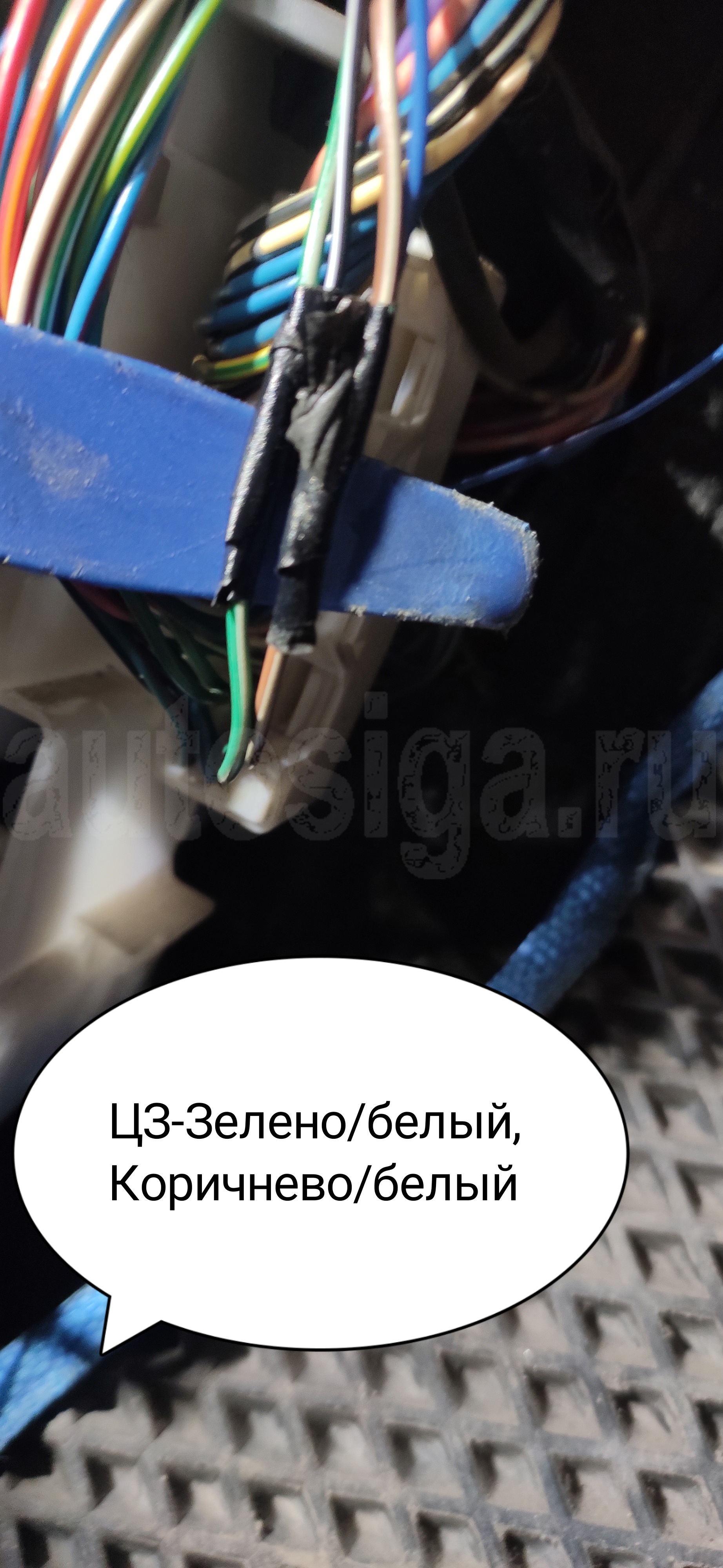

Центральный замок (-) – зелёный/белый, коричневый/белый (кик-панель водителя, жгут из двери)

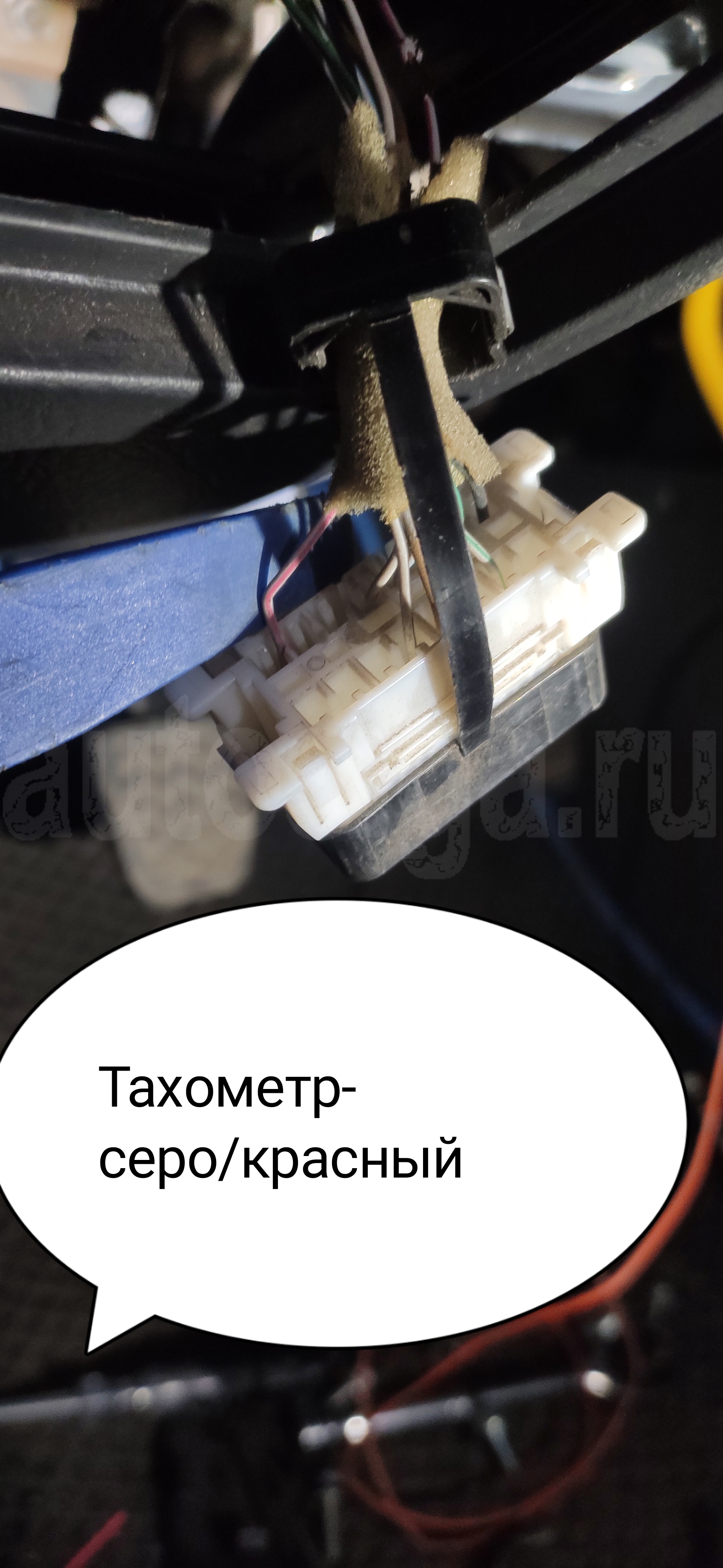

Контроль заведённого двигателя (тахометр) – разъём OBD2, серый/красный
Kiper (Omsk)
