Подключение Fortin Key Override All на автомобиль Toyota Avensis 2009 с системой PTS

Подключение обходчика Fortin Key Override All

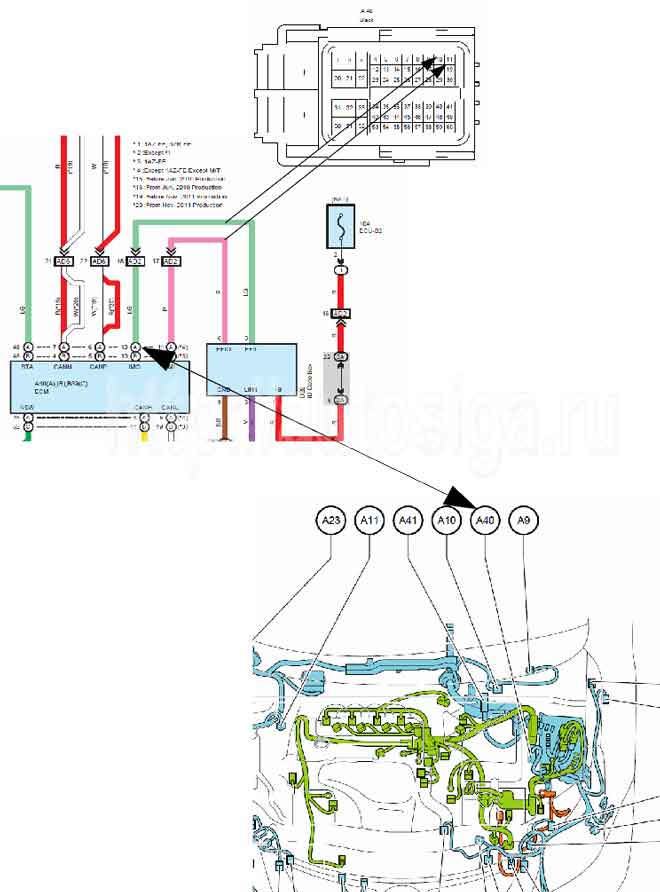

Подключаем Fortin. Провода IMO и IMI можно взять под капотом на блоке управления - светлый зелёный и розовый.

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS

Подключение автосигнализации к цепям автозапуска

Для дистанционного запуска двигателя подключаем автосигнализацию к силовым цепям на блоке за бардачком.

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS

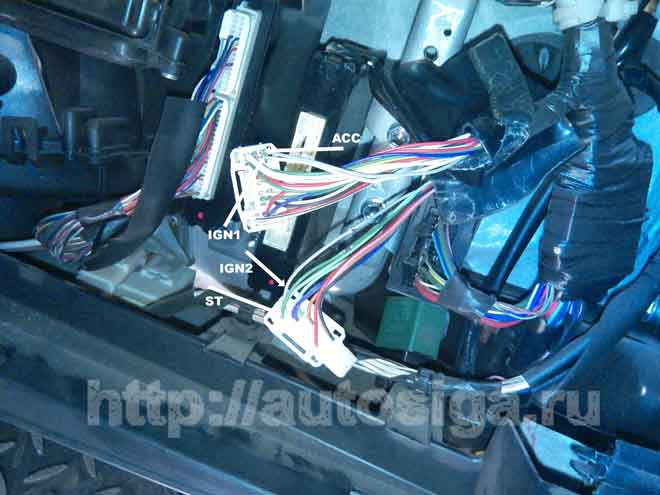

Ниже фото с точками подключения цепей автозапуска.

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS

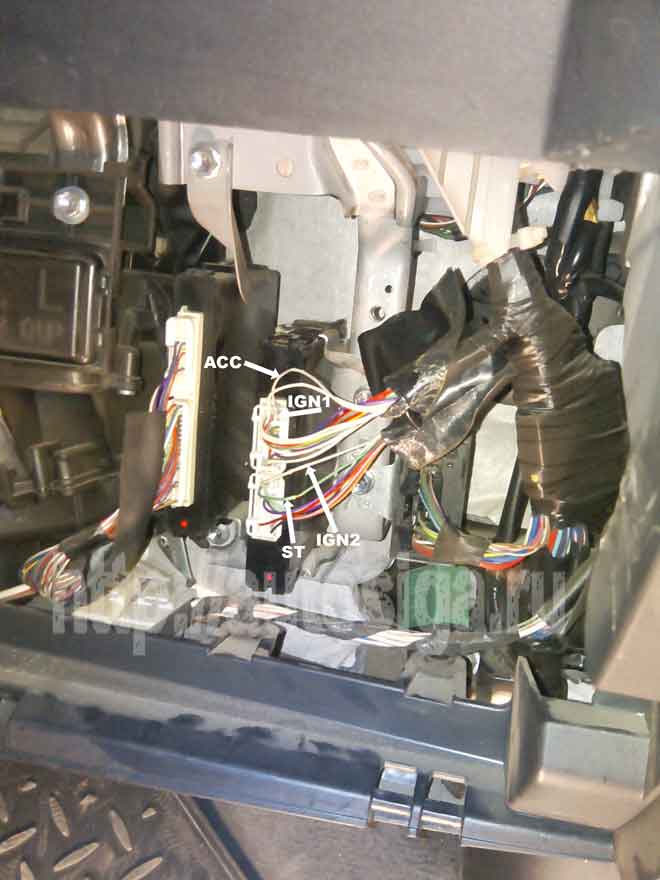

И ещё раз со вставленными разъёмами...

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS

Программирование Fortin Key Override All

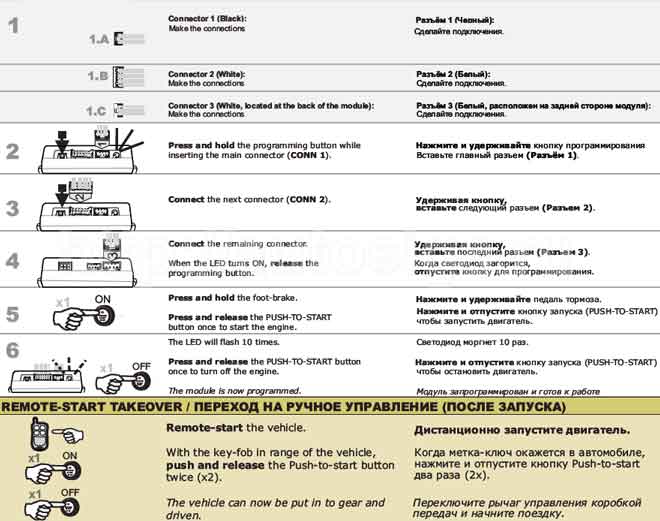

Программируем Fortin согласно следующему рисунку.

Подключение Fortin Key Override All на Toyota Avensis 2009 PTS
