Точки подключения автосигнализации на Toyota Avalon Hybrid PTS 2020 (карта установки)

Toyota Avalon Hybrid 2020 с кнопкой Start/Stop леворульный был на установке. Редкий авто. С точки зрения подключения автосигнализации автомобиль достаточно простой. Все необходимые подключения сигнализации можно сделать справа за бардачком на блоках Gateway и Keyless.

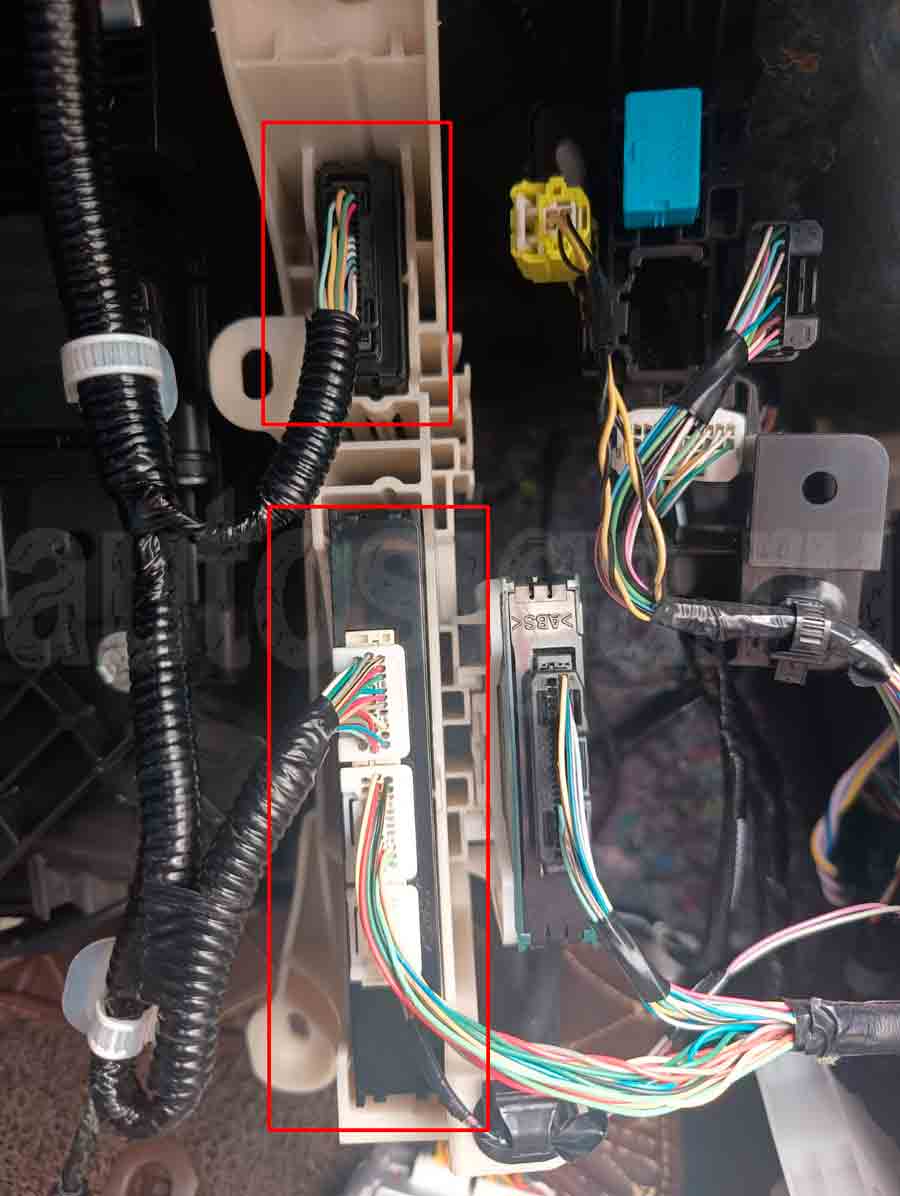

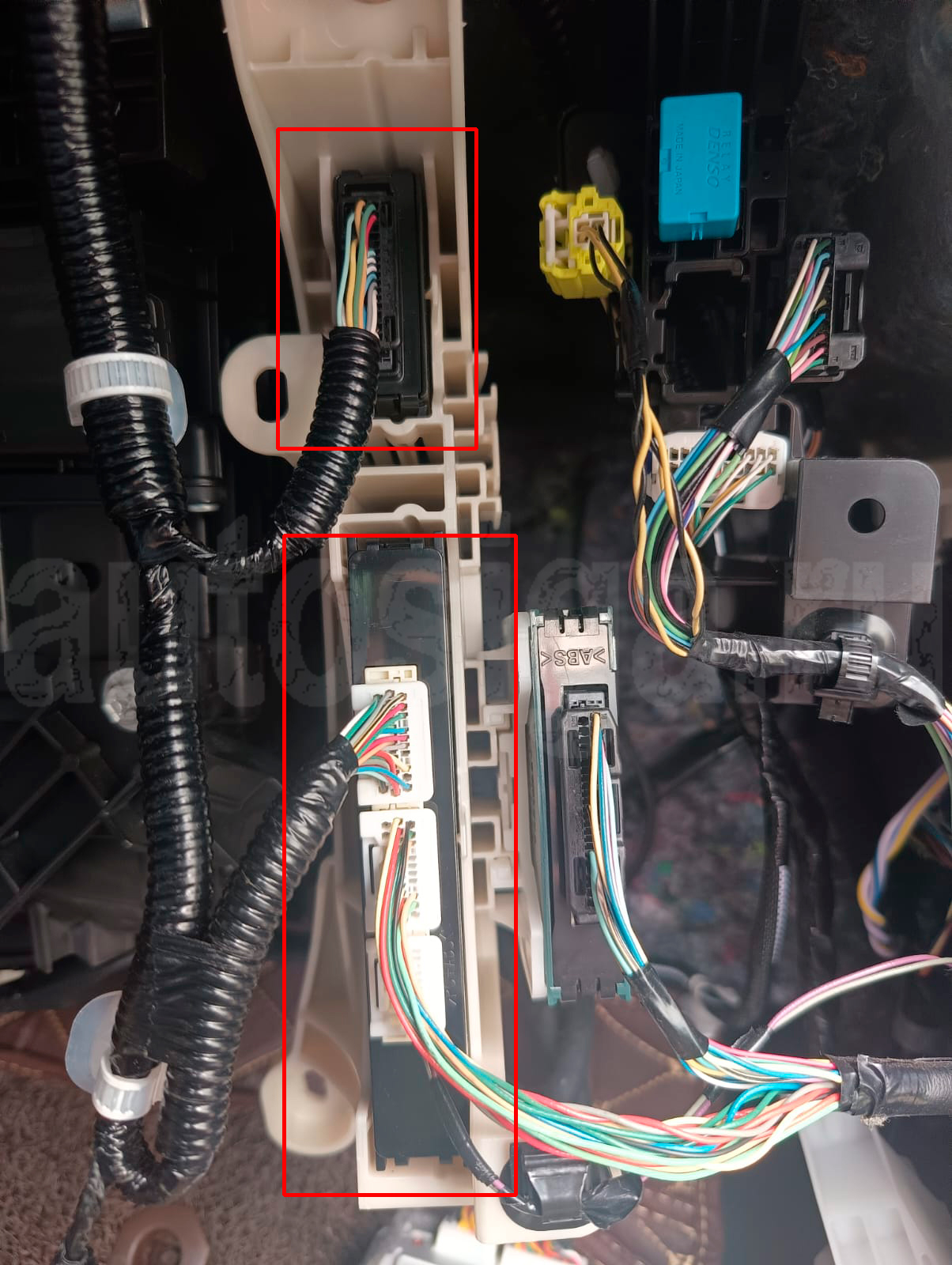

вверху Gateway, внизу Keyless

На момент установки сигнализации и написания статьи у Pandora не было отдельного кода для Toyota Avalon. Поэтому использовал код 2147. Он подходит для многих авто гибридных. Например, Toyota Camry (XV70) 2018-2022, Toyota Corolla (E210) 2019-2025 и т.п.

По can Pandora-Pandect

• видит:
  • концевики капота, дверей, багажника;
  • паркинг;
  • педаль тормоза;
  • зажигание;
  • давление в шинах (TPMS):
  • slave:
  • топливо в литрах;
  • температуру двигателя;
  • температуру наружную;
  • скорость;
  • пробег;
  • статус READY.
• управляет:
  • центральным замком;
  • аварийкой;
  • закрыванием стёкол;
  • штатной охранной системой (для правильного управления штаткой и центральным замком включите в настройках цз двойной импульс отпирания и разрешите в кан управление штатной охранной системой).

Обход штатного иммобилайзера выполняется по алгоритму «Обход Toyota Can», по шине Can2.

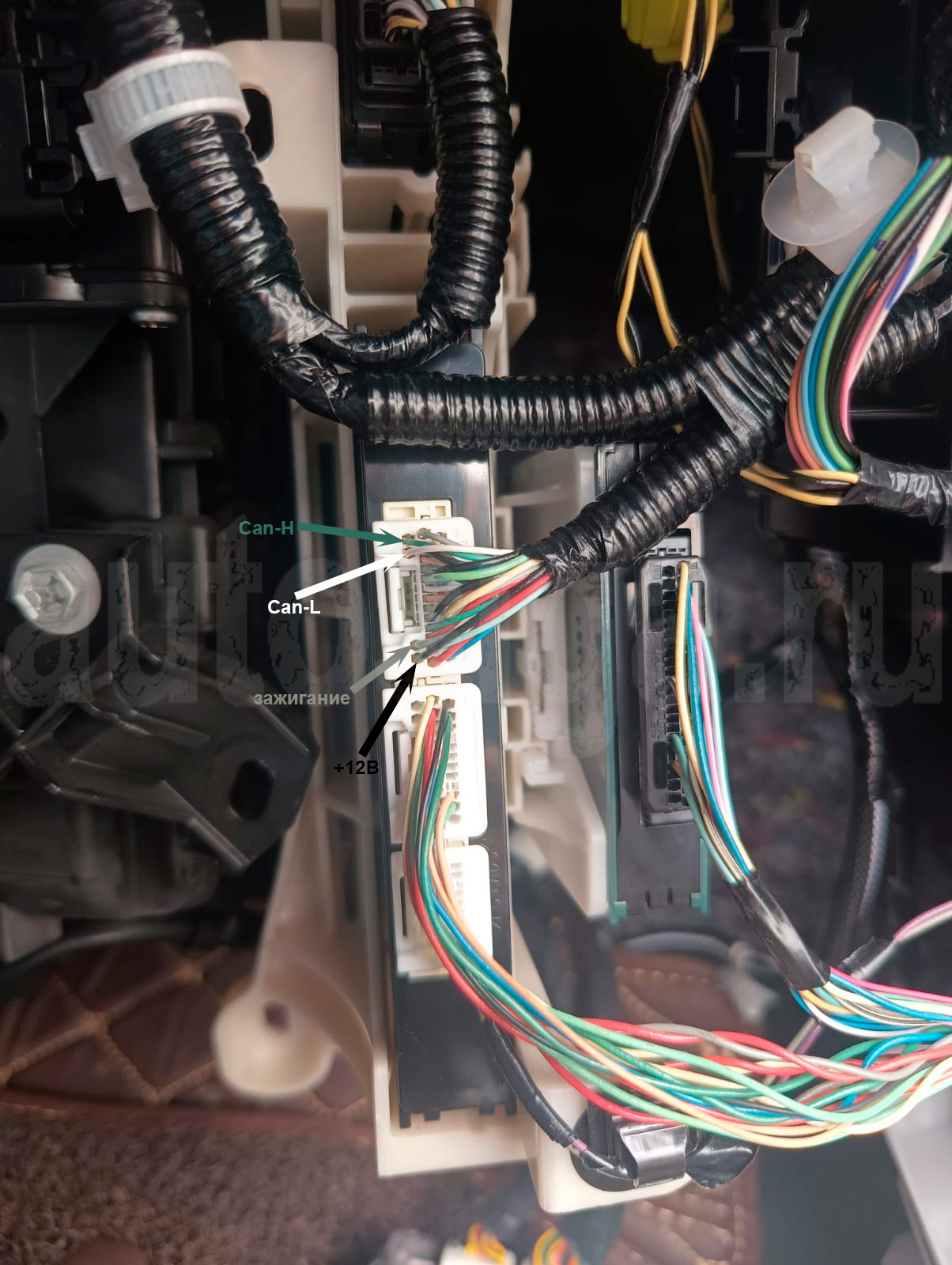

В верхнем разъёме Keyless подключаем питание, зажигание (контроль), can1, кнопку запуск-остановка (для блокировки, например).

+12В – чёрный, зажигание – серый, Can1-H – зелёный, Can1-L – белый

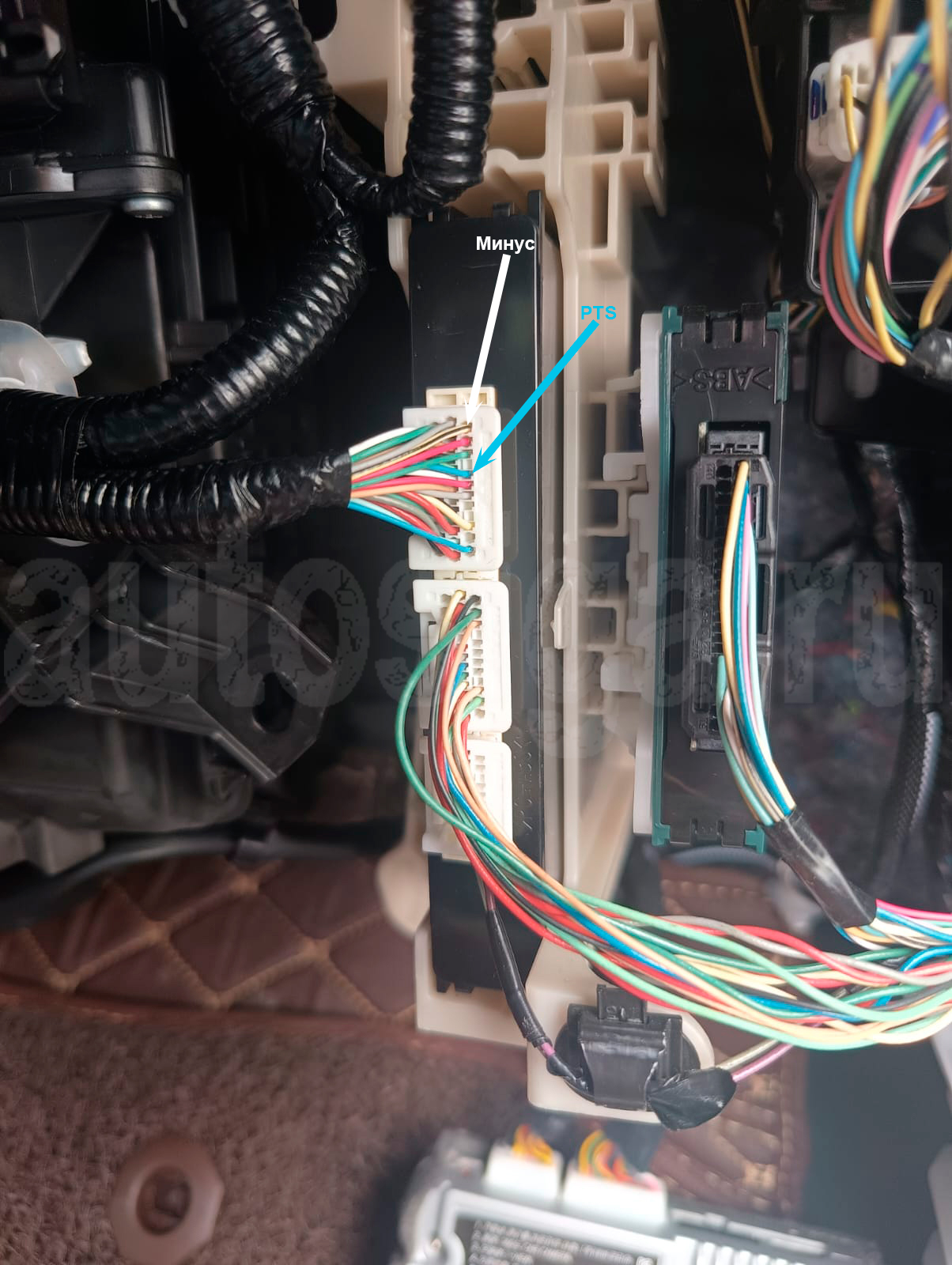

минус – белый/чёрный, кнопка PTS – синий

В разъёме Gateway берём провода Can2 для обхода штатного иммобилайзера.

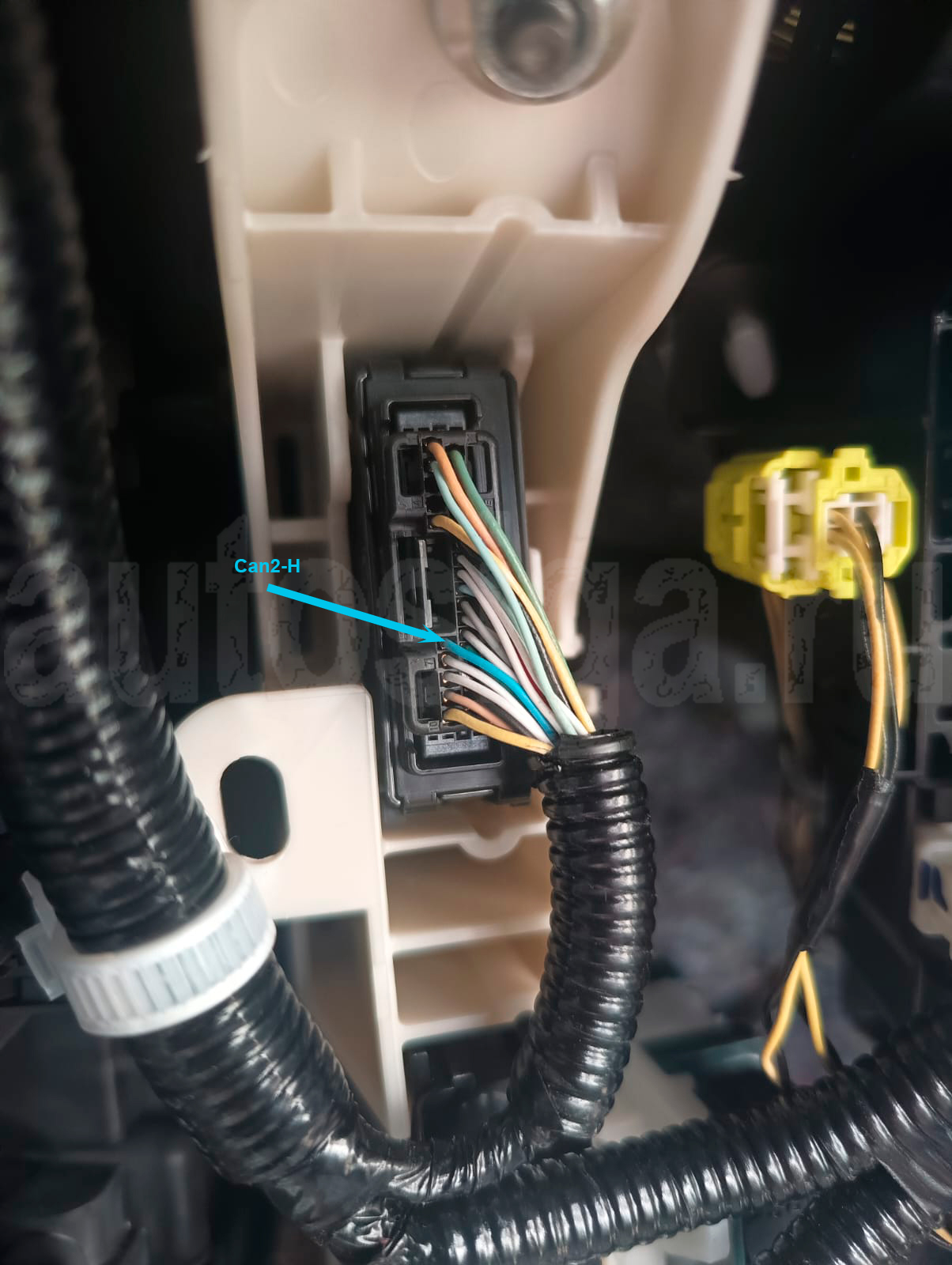

Can2-H – синий

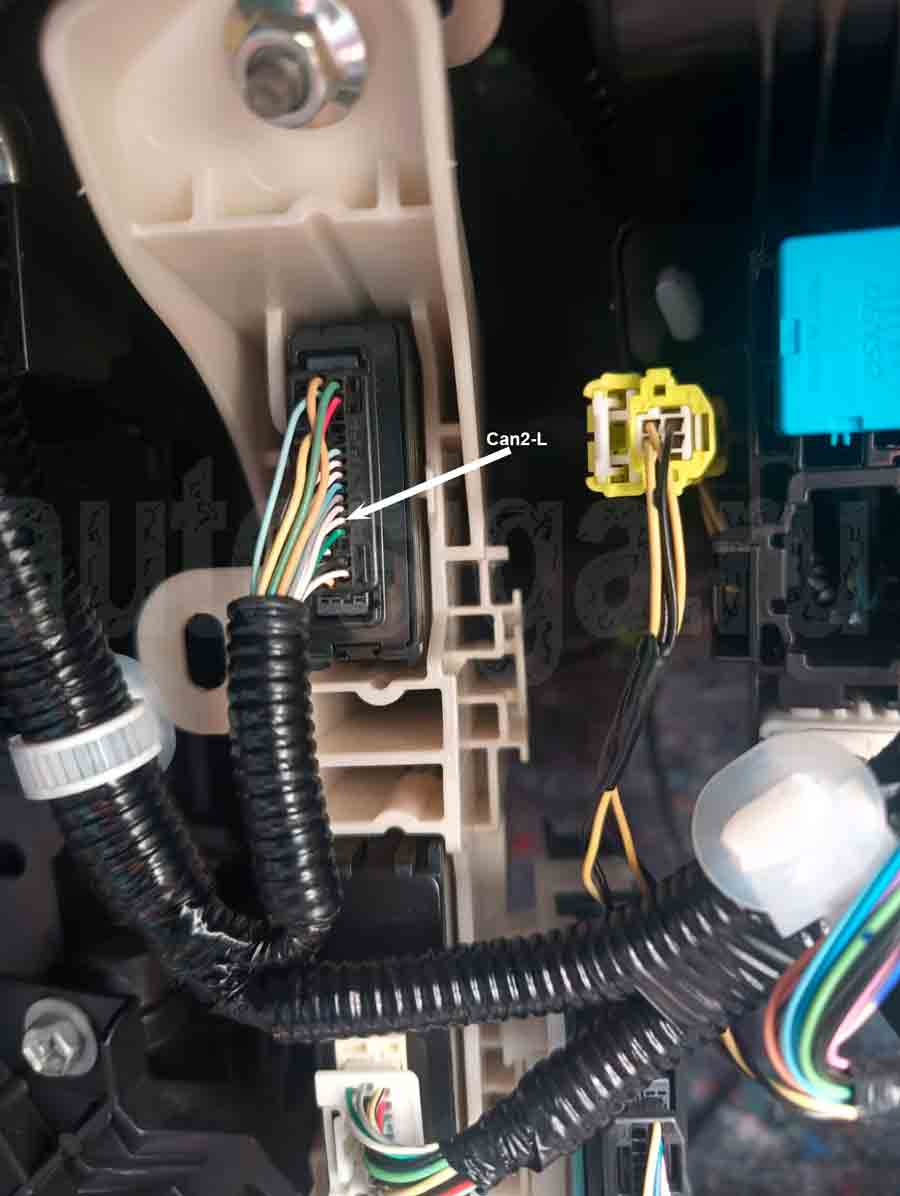

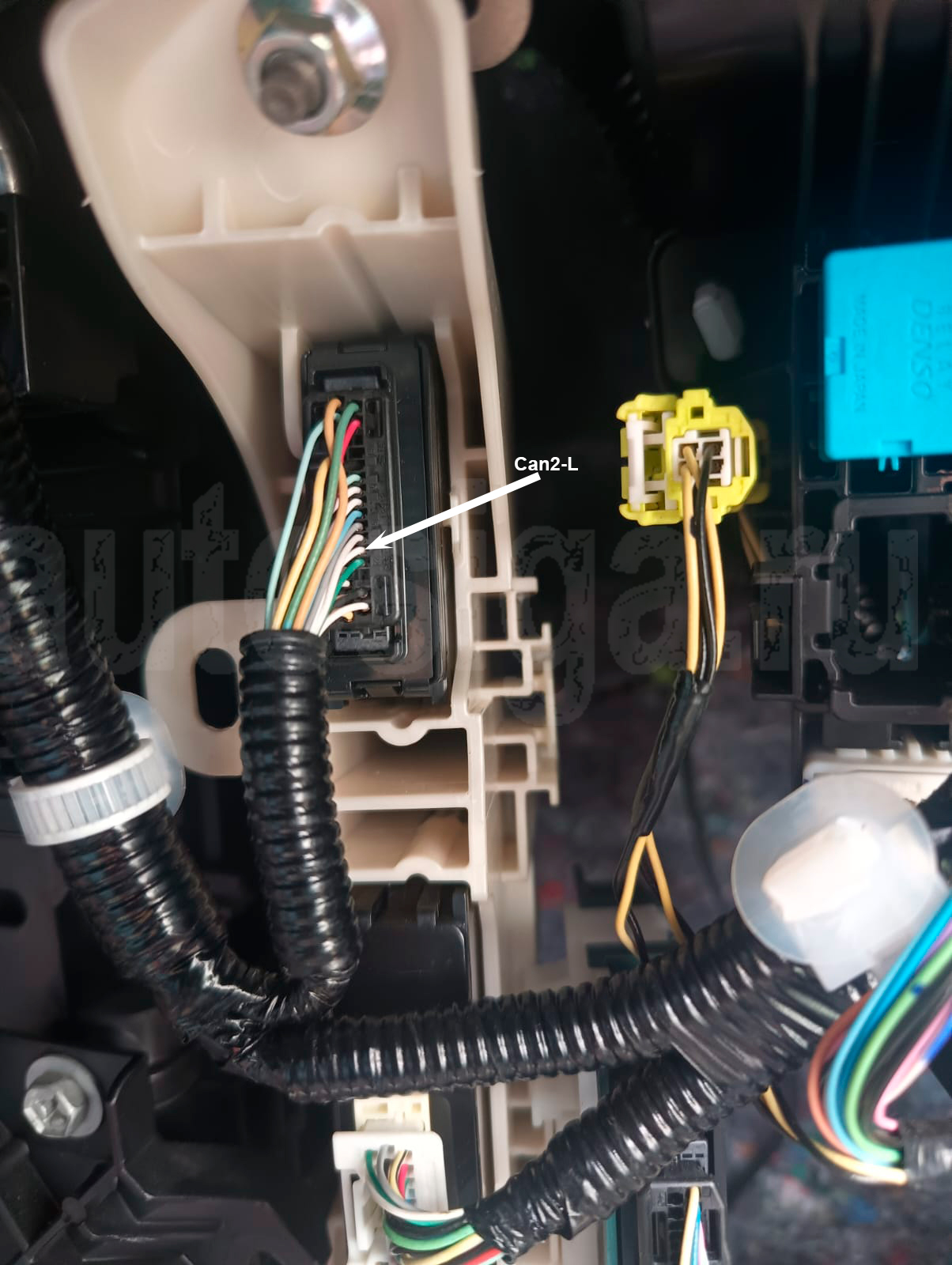

Can2-L – белый
