Карта установки автосигнализации на Toyota Aqua Hybrid PTS 2018

Toyota Aqua Hybrid 2018 года с кнопкой Start/Stop и правым рулём. Устанавливаем автосигнализацию Pandora с автозапуском.

Метод обхода штатного иммобилайзера – «Обход Toyota CAN-RX-TX».

Все основные подключения можно сделать на модуле Smart Key и на блоке BCM слева за бардачком.

Что Pandora видит и чем управляет на Toyota Aqua Hybrid 2018

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• габариты;
• нейтраль;
• slave;
• пробег;
• заведённый двигатель.

Pandora по CAN управляет:

• поворотниками;
• центральным замком;
• штатной охраной;
• закрыванием стёкол, не на всех авто.

Основные точки подключения на Toyota Aqua Hybrid PTS 2018

Основные подключения выполняются:

• на блоке BCM слева за бардачком;
• на штатном разъёме слева за бардачком;
• на модуле Smart Key.

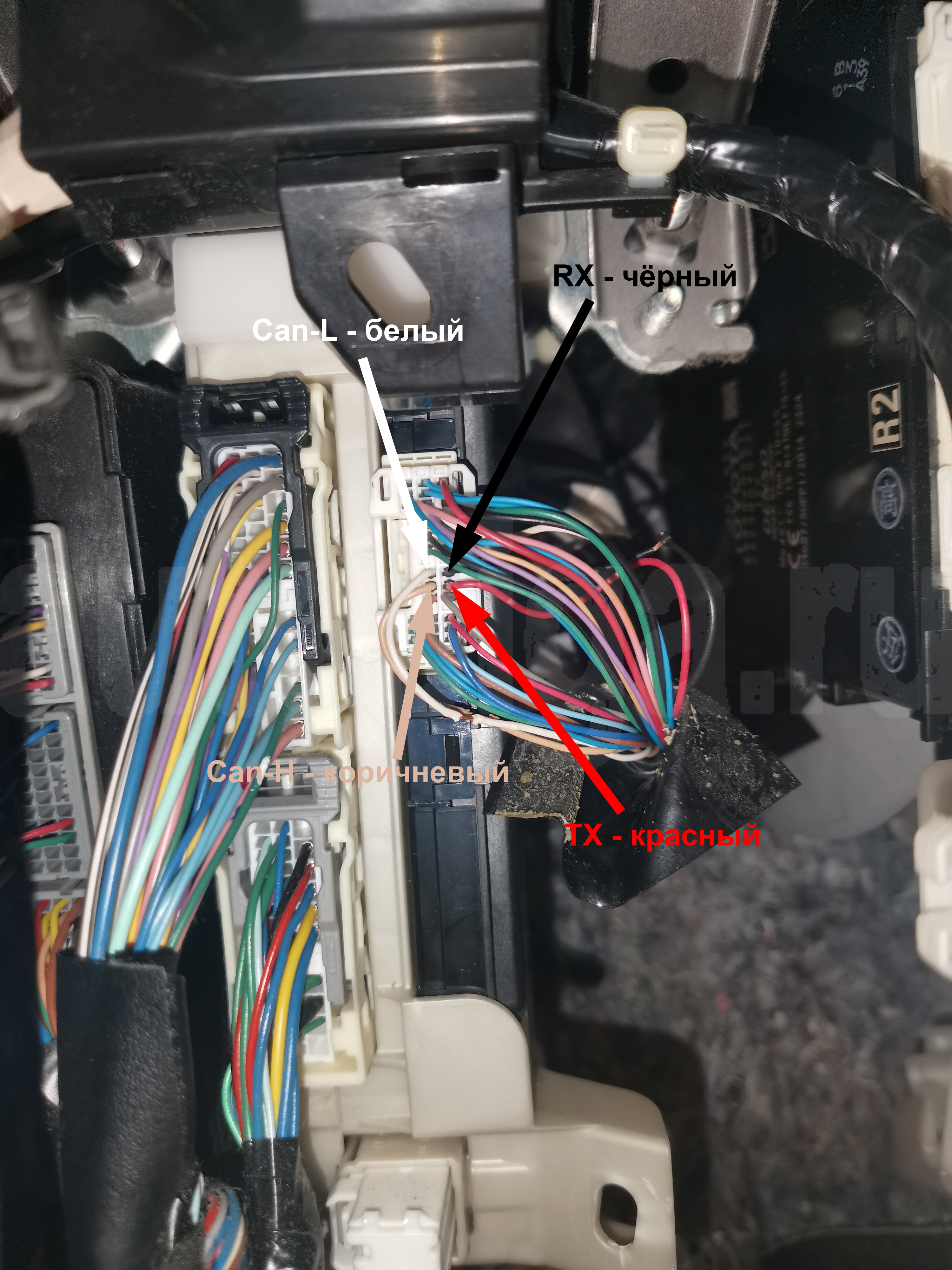

BCM слева за бардачком: CAN, RX и TX

На разъёме BCM слева за бардачком можно подключить:

• CAN-H – коричневый;
• CAN-L – белый;
• RX – чёрный;
• TX – красный.

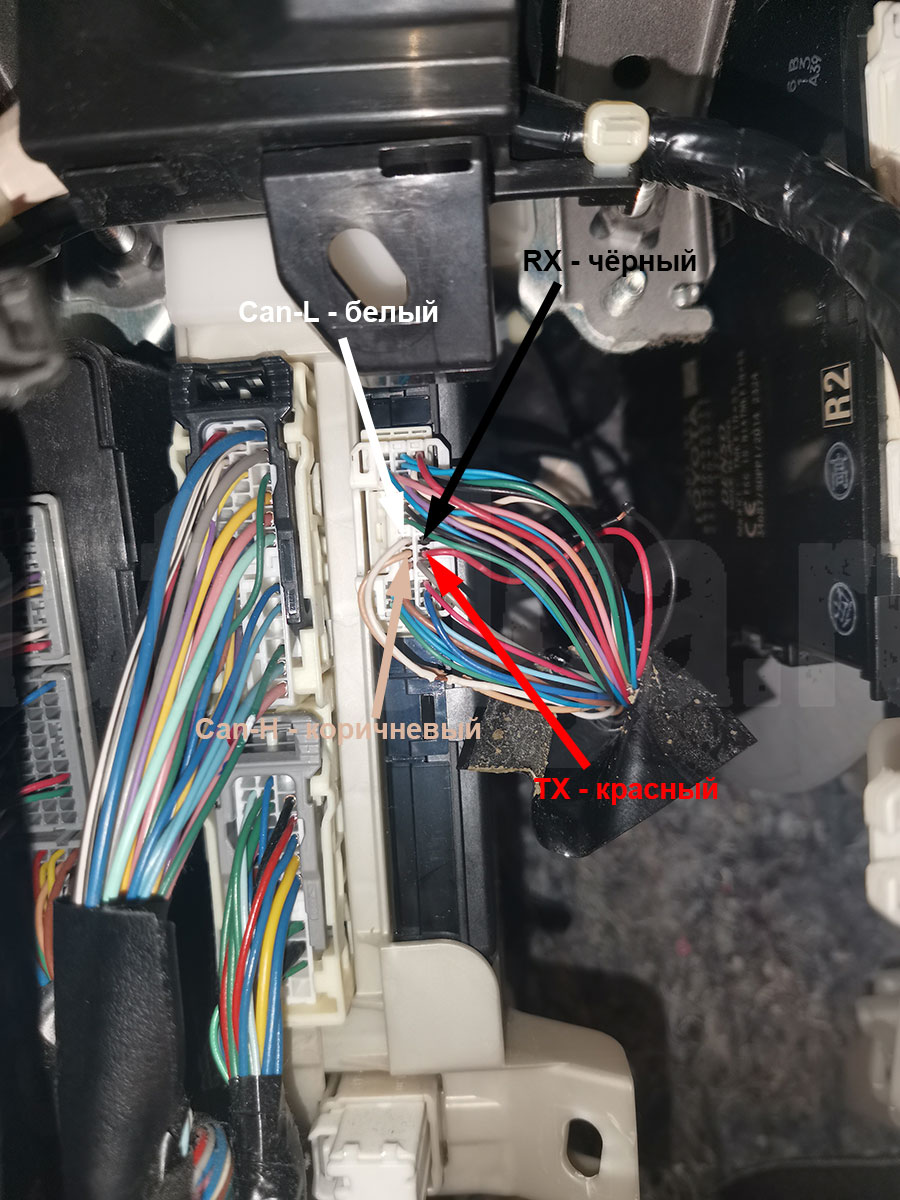

Разъём BCM слева за бардачком: CAN, RX и TX

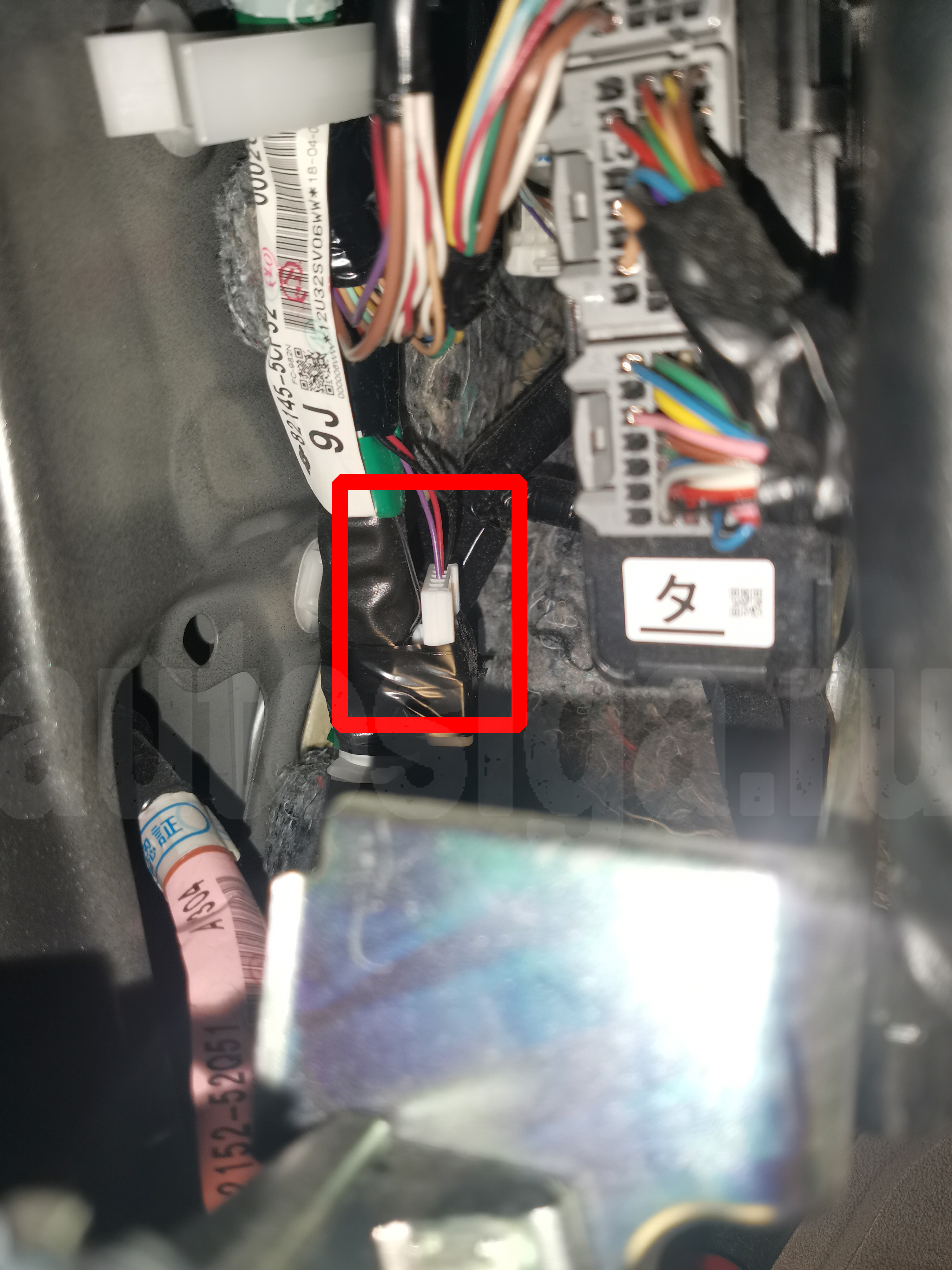

Штатный разъём слева за бардачком: второй вариант RX и TX

На штатном разъёме слева за бардачком тоже есть провода RX и TX:

• RX – чёрный;
• TX – красный.

Штатный разъём слева за бардачком: RX и TX

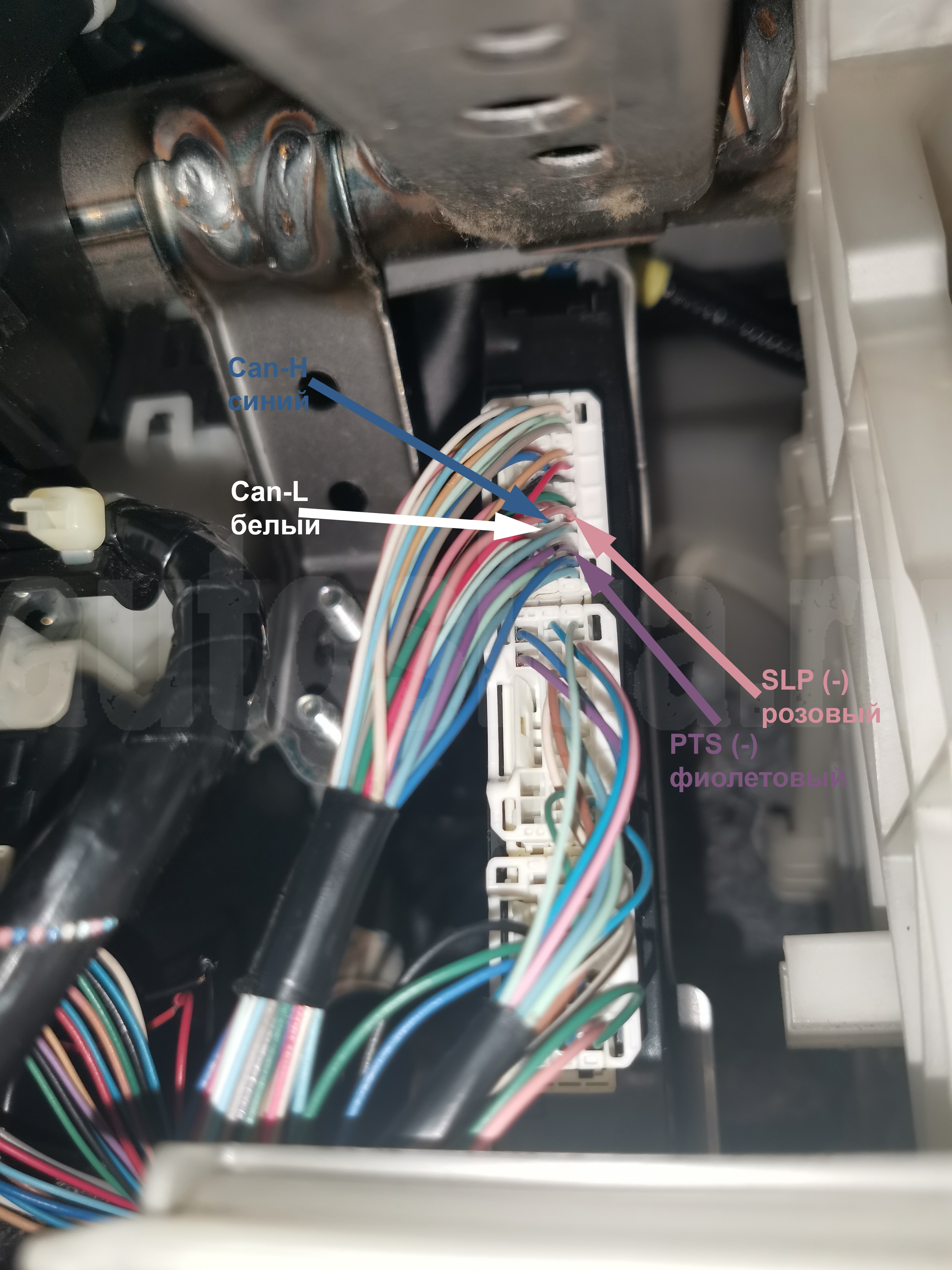

Smart Key: верхний разъём CAN, SLP и PTS

В верхнем разъёме Smart Key подключаем:

• CAN-H – синий;
• CAN-L – белый;
• SLP – розовый;
• PTS – фиолетовый.

Верхний разъём Smart Key: CAN, SLP и кнопка Start/Stop

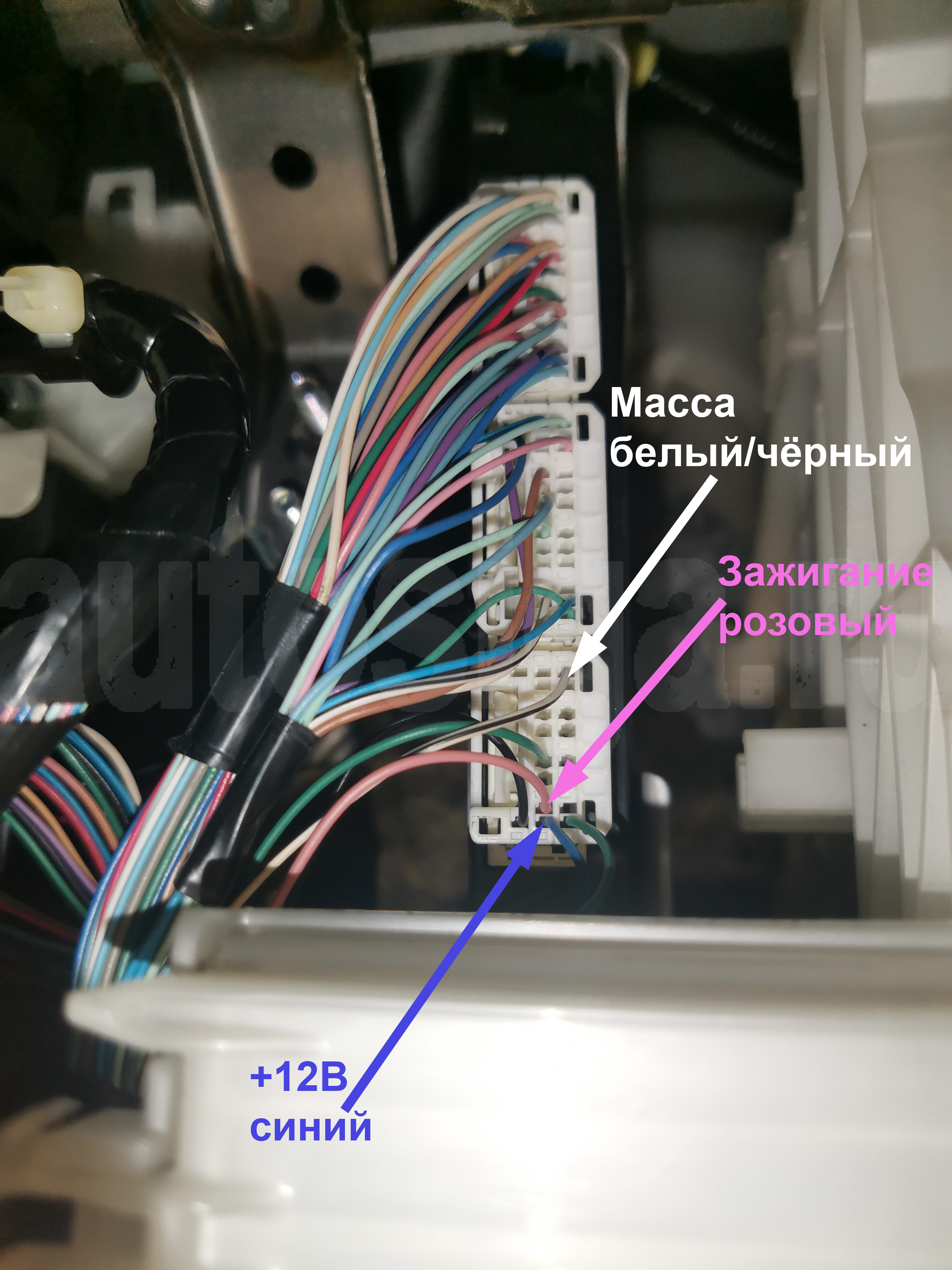

Smart Key: нижний разъём питания, зажигания и массы

В нижнем разъёме Smart Key подключаем:

• +12В – синий;
• зажигание – розовый;
• масса – белый/чёрный.

Нижний разъём Smart Key: питание, зажигание и масса

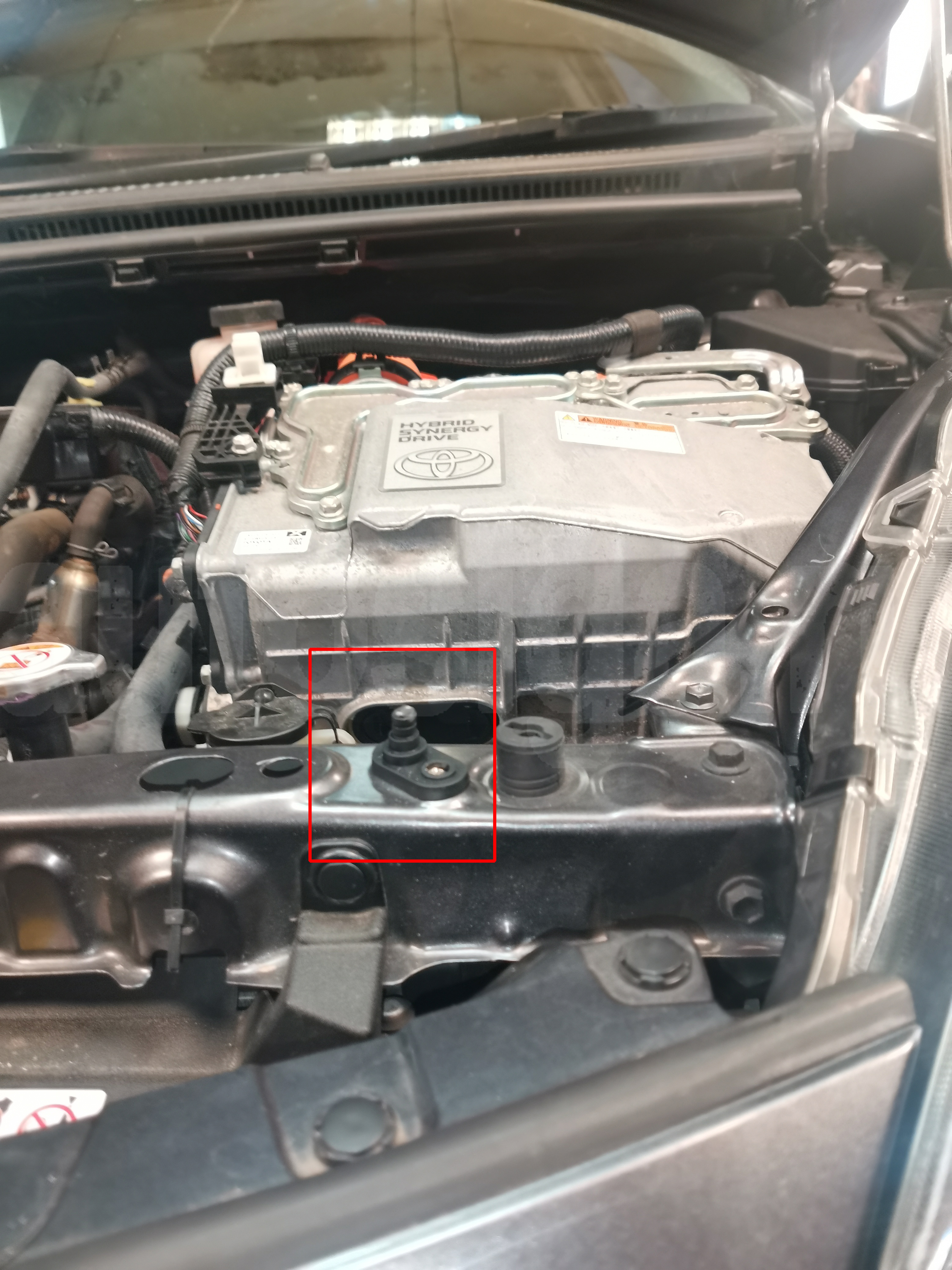

Концевик капота

Штатного концевика капота на этом автомобиле нет, поэтому ставим свой.

Установленный концевик капота

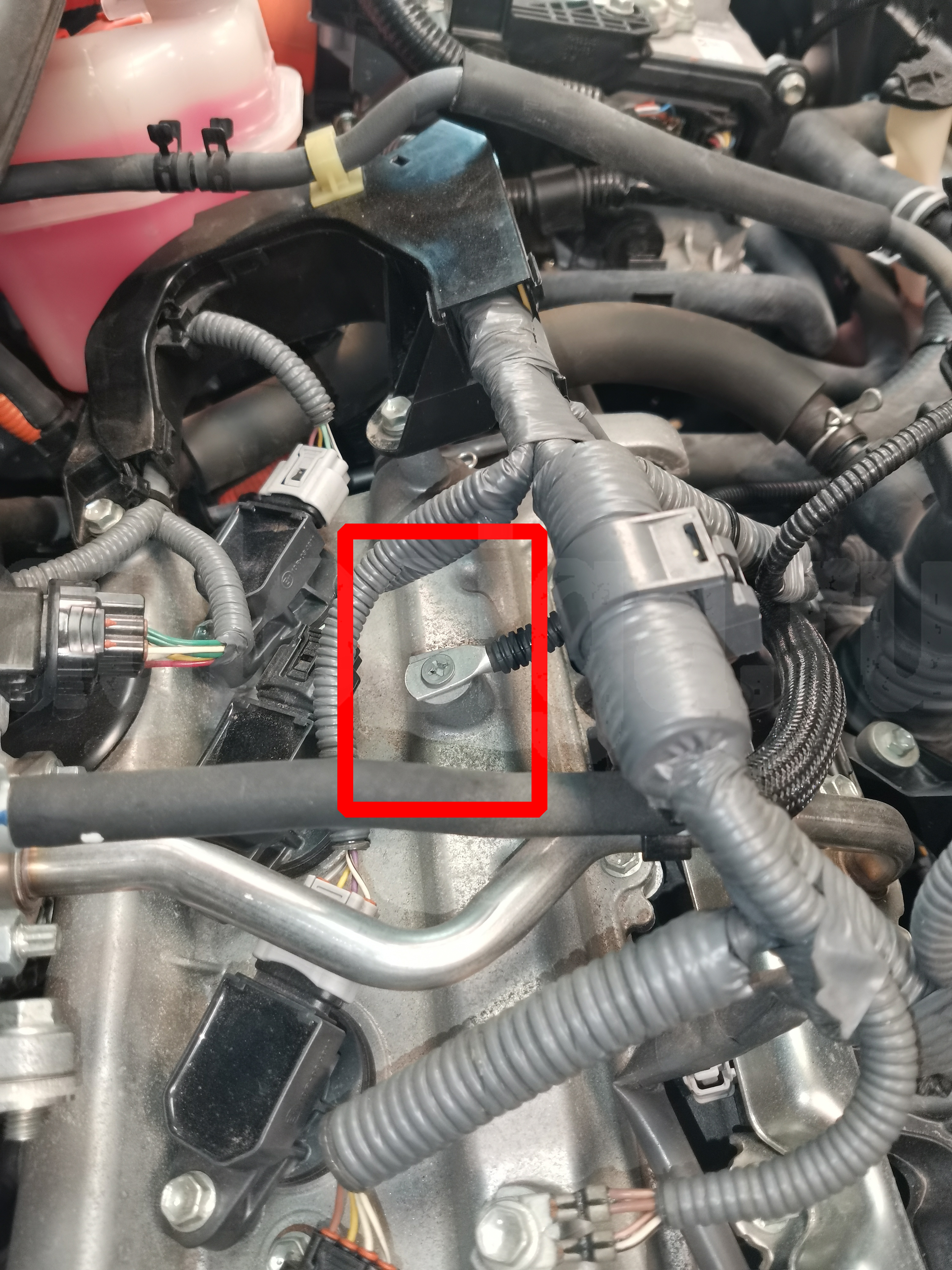

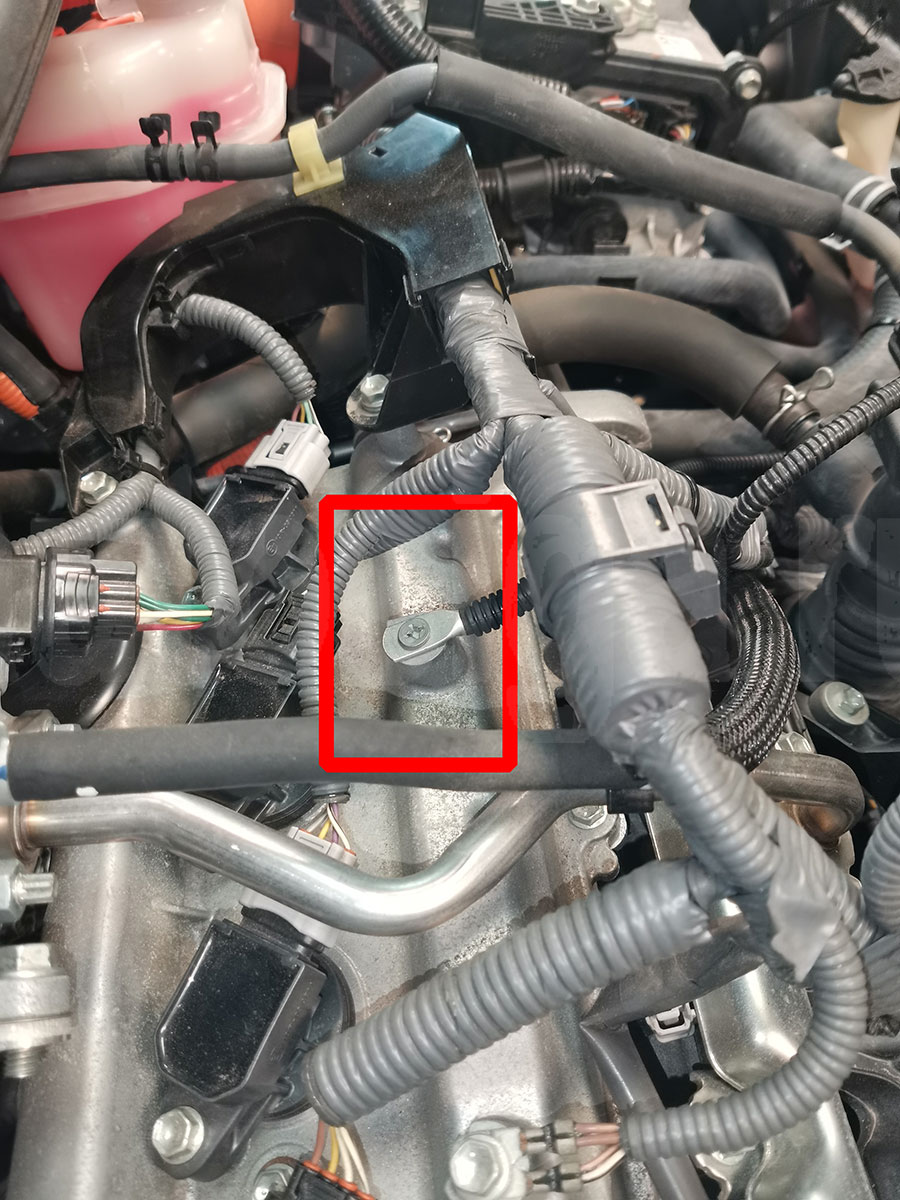

Датчик температуры двигателя

Датчик температуры можно закрепить на двигателе.

Датчик температуры, закреплённый на двигателе

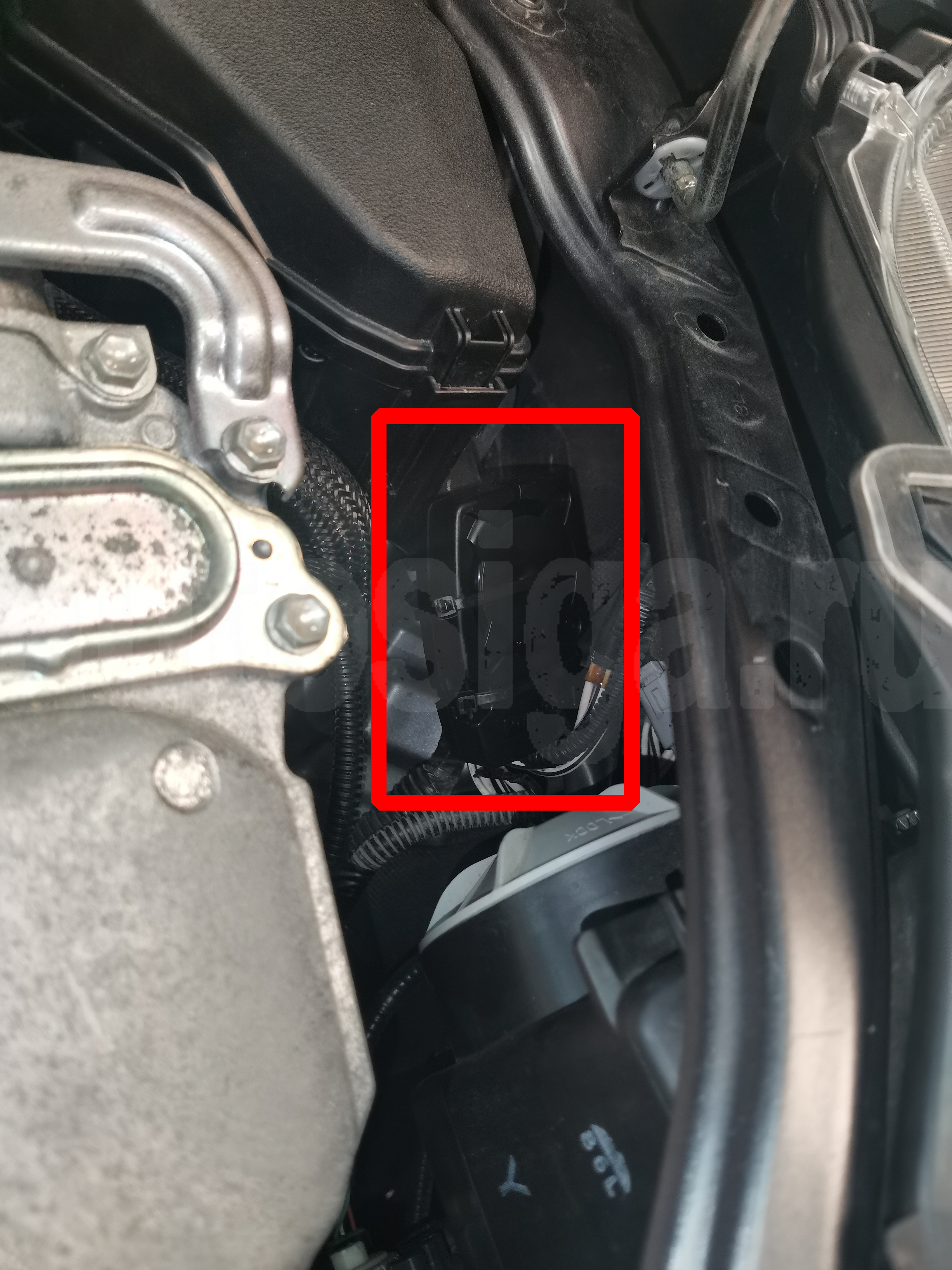

Сирена под капотом

Под капотом установлена пьезосирена.

Возможное место пьезосирены под капотом
