Карта установки автосигнализации на Toyota Aqua Hybrid 2016 с ключом

Toyota Aqua Hybrid 2016 года с обычным ключом и правым рулём. Устанавливаем автосигнализацию Pandora с автозапуском на гибридный автомобиль.

На этом автомобиле штатного иммобилайзера не было.

Для удобства установки автосигнализации можно снять всю верхнюю часть передней панели. Но это не обязательно.

Что Pandora видит и чем управляет по CAN на Toyota Aqua Hybrid 2016

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• заведённый двигатель – тахометр и статус Ready;
• slave;
• парковку;
• уровень топлива;
• пробег.

Pandora по CAN управляет:

• центральным замком;
• поворотниками.

Основные точки подключения на Toyota Aqua Hybrid 2016

Можно в разных местах сделать подключения автосигнализации.

Например, всё сделать справа. Замок зажигания (это понятно, что справа), на панели приборов – can, в правом пороге – концевик двери водителя и управление центральным замком по аналогу.

Можно can, концевик и цз взять слева за бардачком (всё в одном разъёме находится). А силовые всё равно придётся брать справа на замке.

Я покажу подключения:

• на разъёмах под торпедо;
• на разъёме панели приборов;
• на блоке BODY за бардачком;
• на замке зажигания.

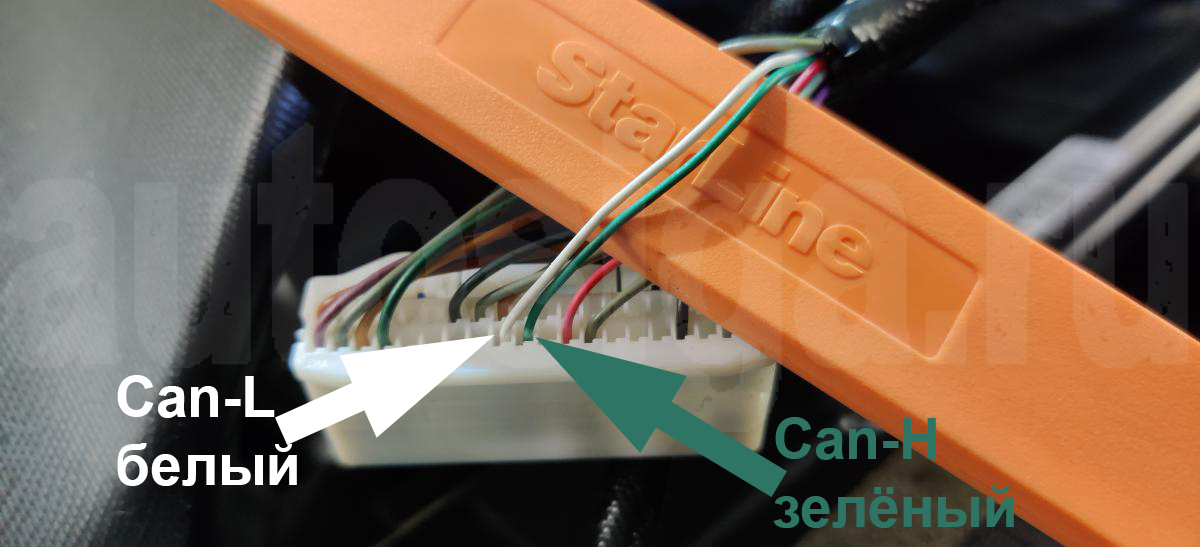

Подключение CAN на разъёме панели приборов

На разъёме панели приборов можно взять CAN:

• CAN-H – зелёный;
• CAN-L – белый.

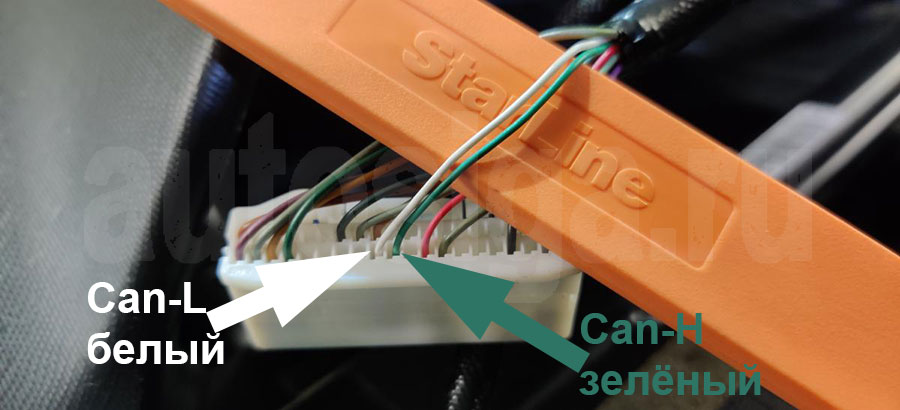

Разъём панели приборов Toyota Aqua Hybrid 2016: CAN-H и CAN-L

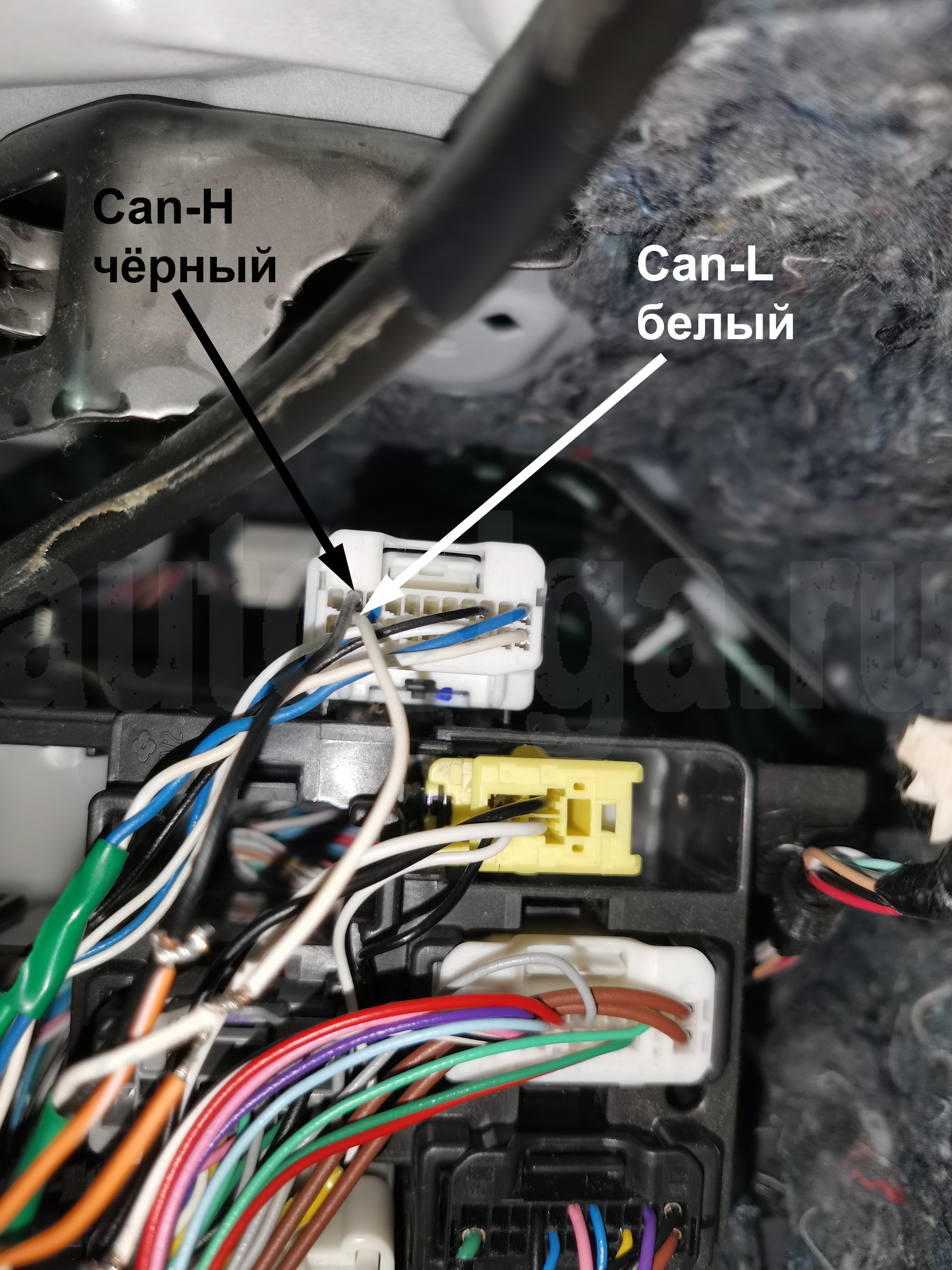

Подключение CAN на белом разъёме под торпедо

Ещё одна точка подключения CAN находится на белом разъёме под торпедо:

• CAN-L – белый;
• CAN-H – чёрный.

Белый разъём под торпедо: CAN-L и CAN-H

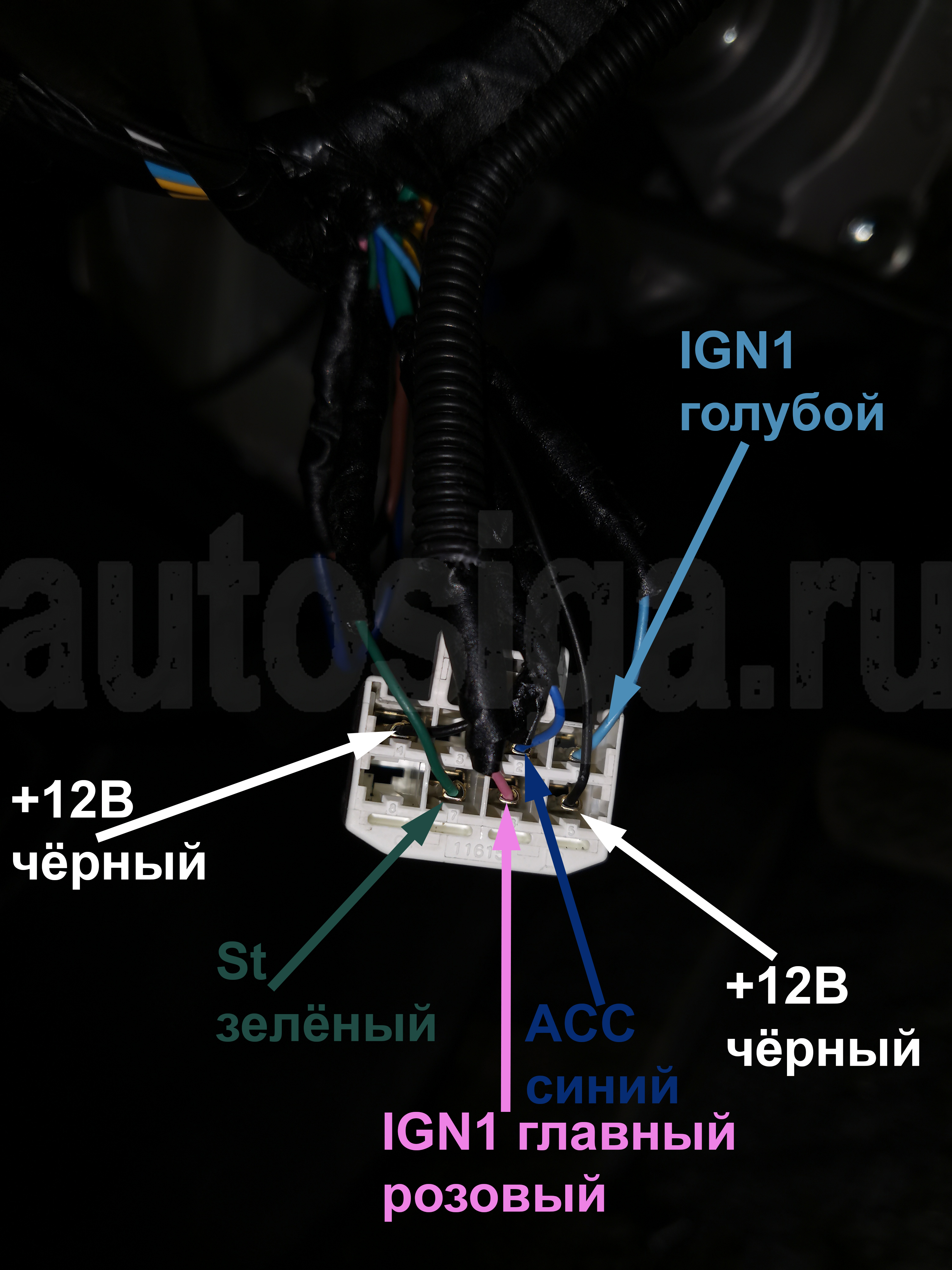

Подключение на замке зажигания

На разъёме замка зажигания подключаем силовые цепи автозапуска:

• +12В – два чёрных;
• зажигание 1 – розовый (основное) и голубой;
• стартер – зелёный;
• аксессуары – синий.

Разъём замка зажигания Toyota Aqua Hybrid 2016: +12В, зажигания 1, стартер и аксессуары

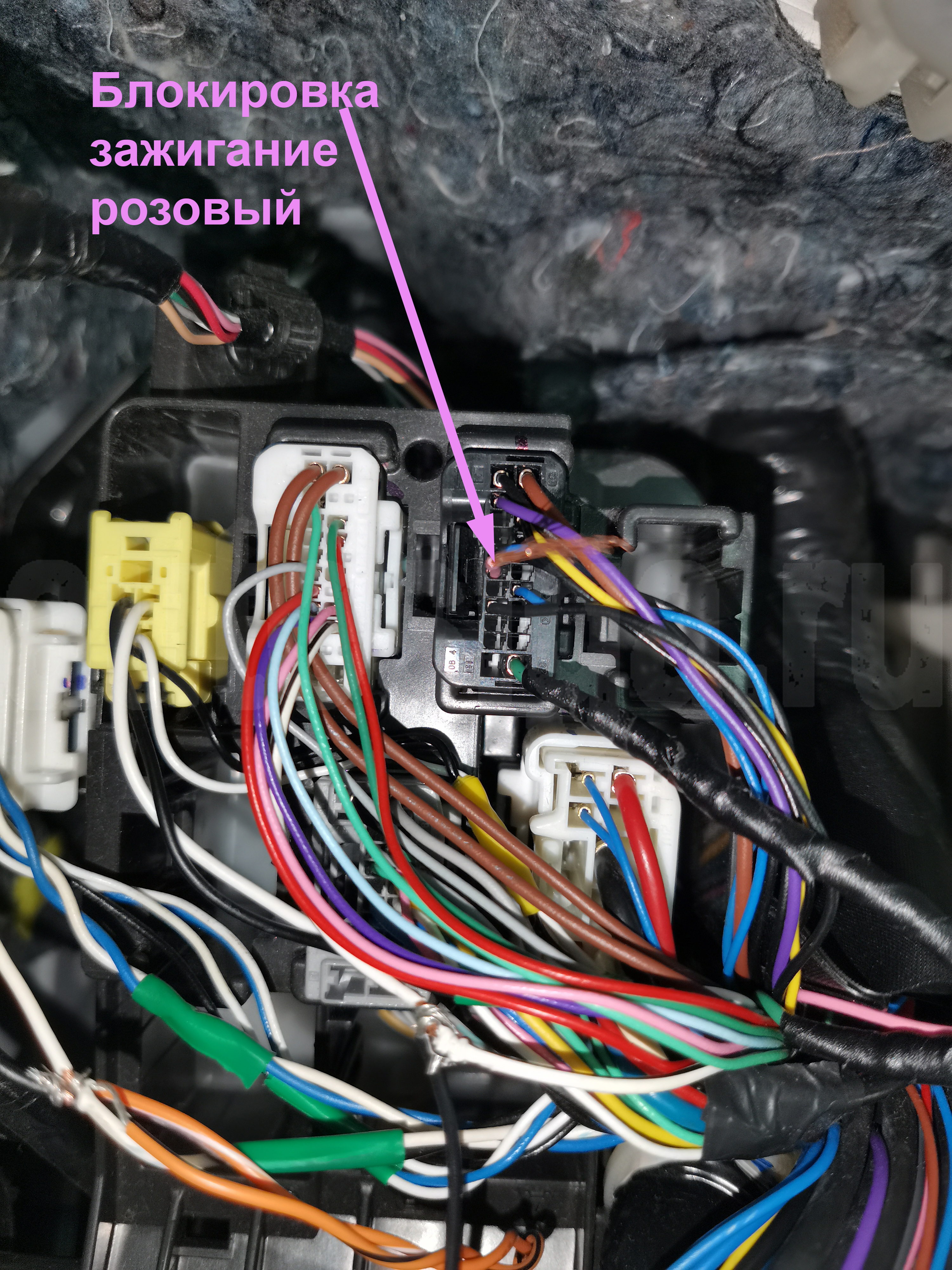

Блокировка зажигания

Под верхней панелью на чёрном разъёме можно сделать блокировку зажигания:

• блокировка зажигания – розовый.

Чёрный разъём под верхней панелью: блокировка зажигания

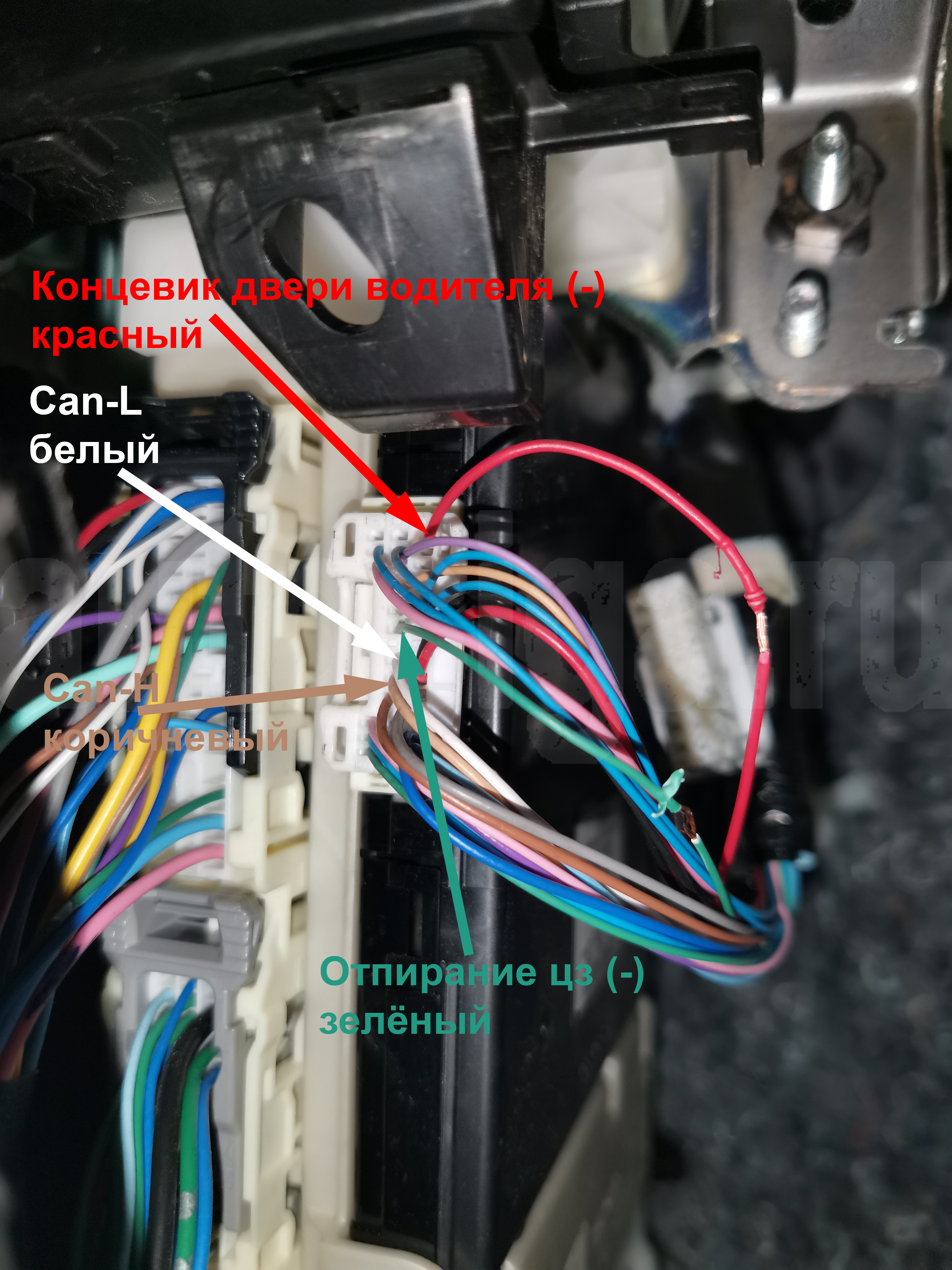

Подключения на блоке BODY за бардачком

На блоке BODY за бардачком находятся точки для CAN, концевика двери водителя и аналогового отпирания ЦЗ:

• CAN-H – коричневый;
• CAN-L – белый;
• концевик двери водителя – красный;
• отпирание центрального замка по аналогу (-) – зелёный.

Блок BODY за бардачком: CAN, концевик двери водителя и аналоговое отпирание центрального замка

Выключение света после автозапуска

Для выключения любого света после автозапуска нужно подать отрицательный импульс на концевик двери водителя – красный провод на блоке BODY за бардачком.
