Подключение автосигнализации на Toyota Altezza 2003

Toyota Altezza 2003

Все точки подключения есть на сайте на странице Точки подключения автосигнализации на Toyota Altezza 2005. Здесь выложу только фото точек, сделанные мной.

Toyota Altezza 2003 – замок зажигания
Силовые цепи на замке зажигания

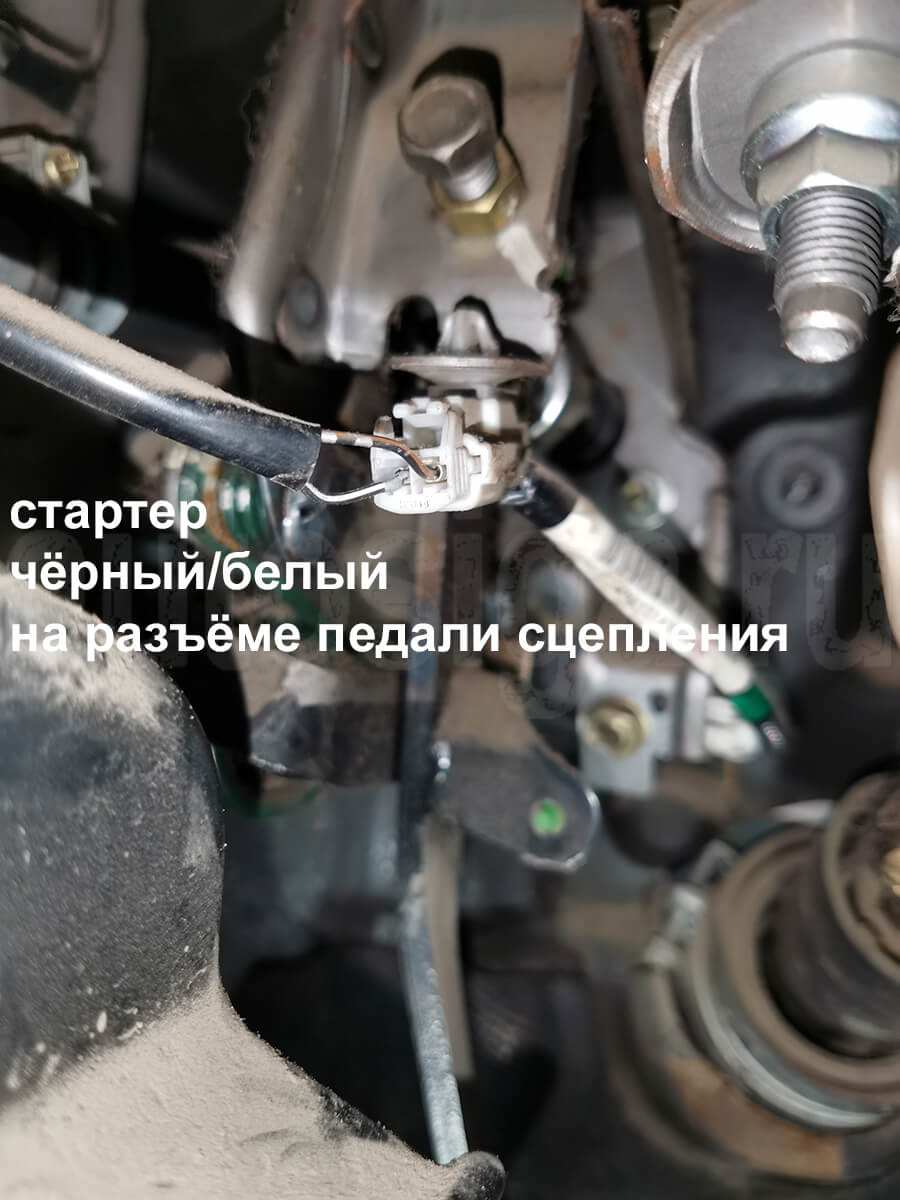

Toyota Altezza 2003 – стартер
Стартер на педали сцепления для МКПП

Контроль заведённого двигателя берём с тахометра на панели приборов или на разъёме OBD2.

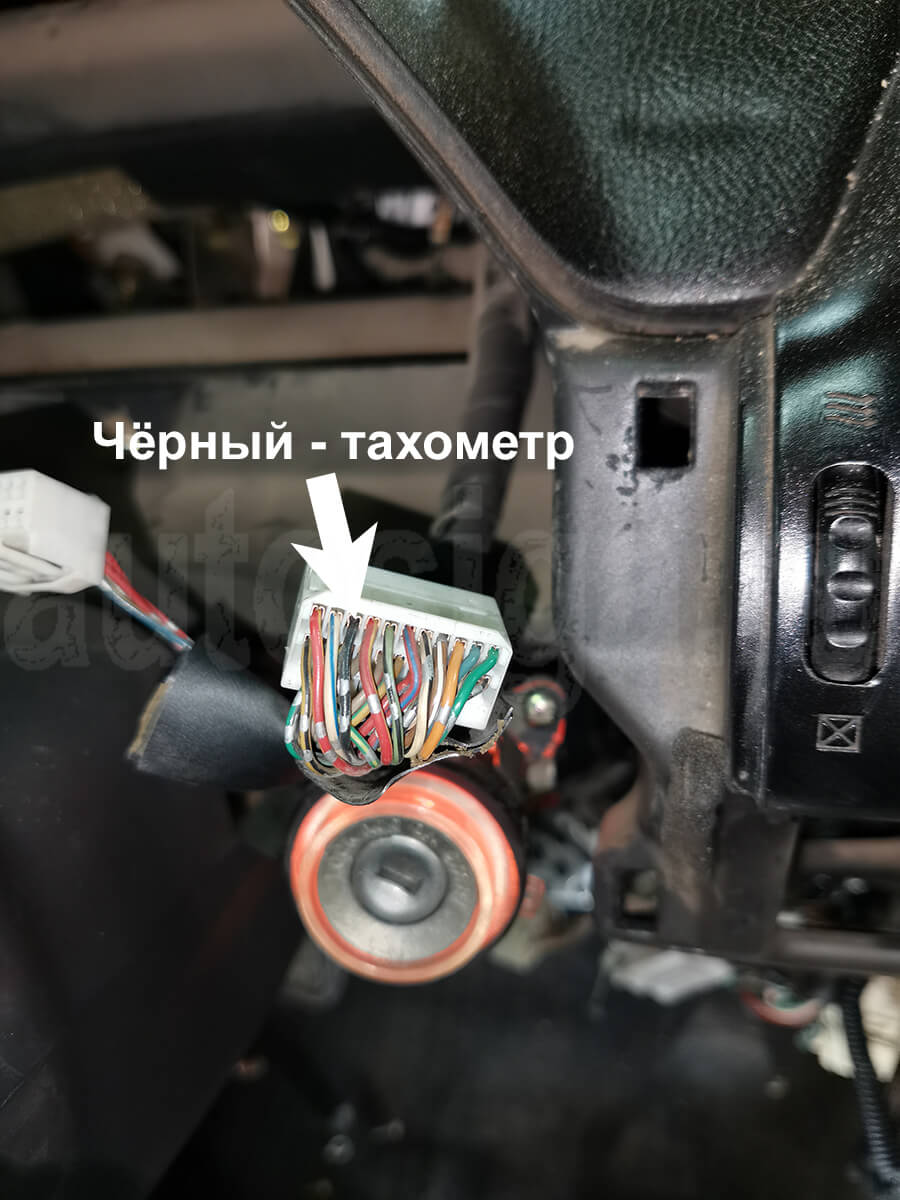

Toyota Altezza 2003 – тахометр на приборке
Тахометр на разъёме панели приборов

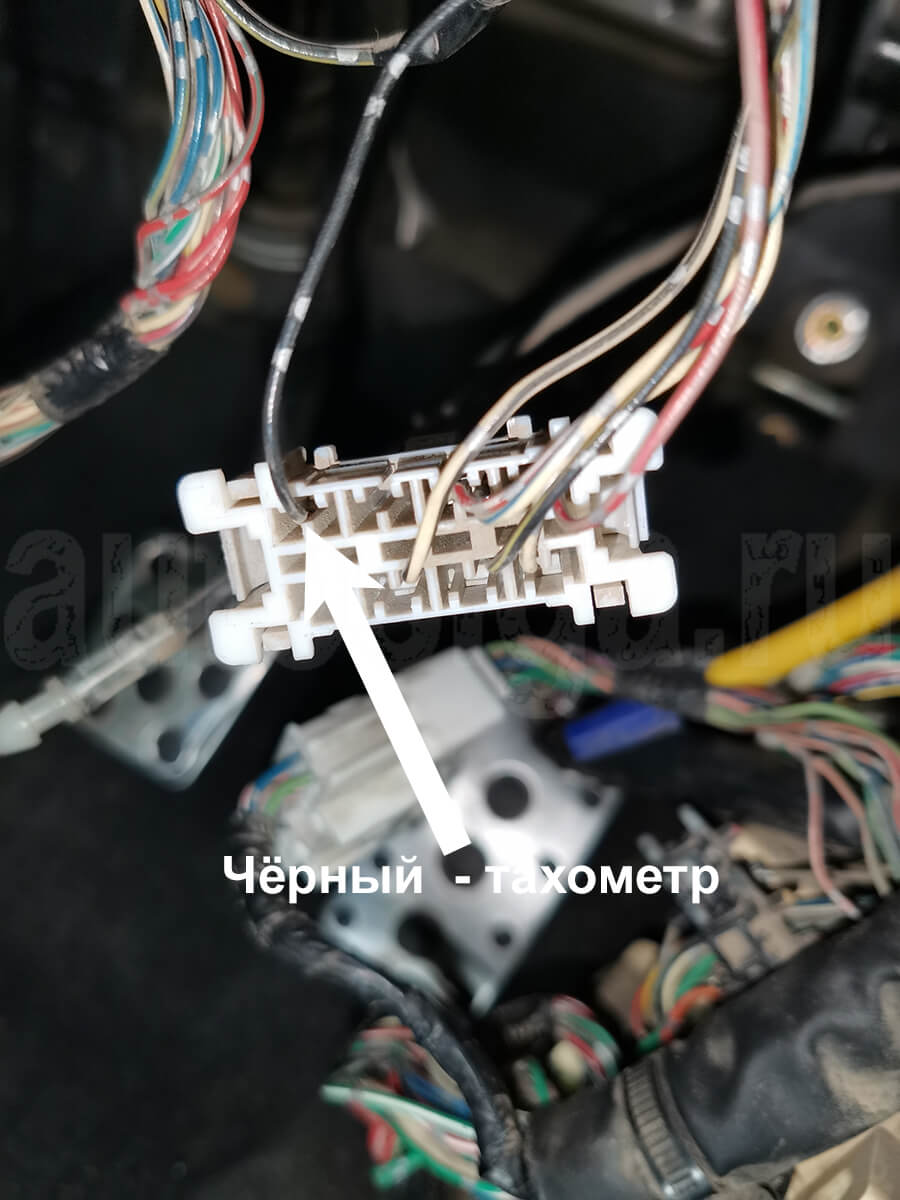

Toyota Altezza 2003 – тахометр на OBD2
Тахометр на разъёме OBD2

Toyota Altezza 2003 – тормоз и аврийка
Толстый зелёный/белый – стопаки, тонкий зелёный/белый – аварийка по минусу

Концевик левой передней двери берём в разъёме блока за правой кик-панелью.

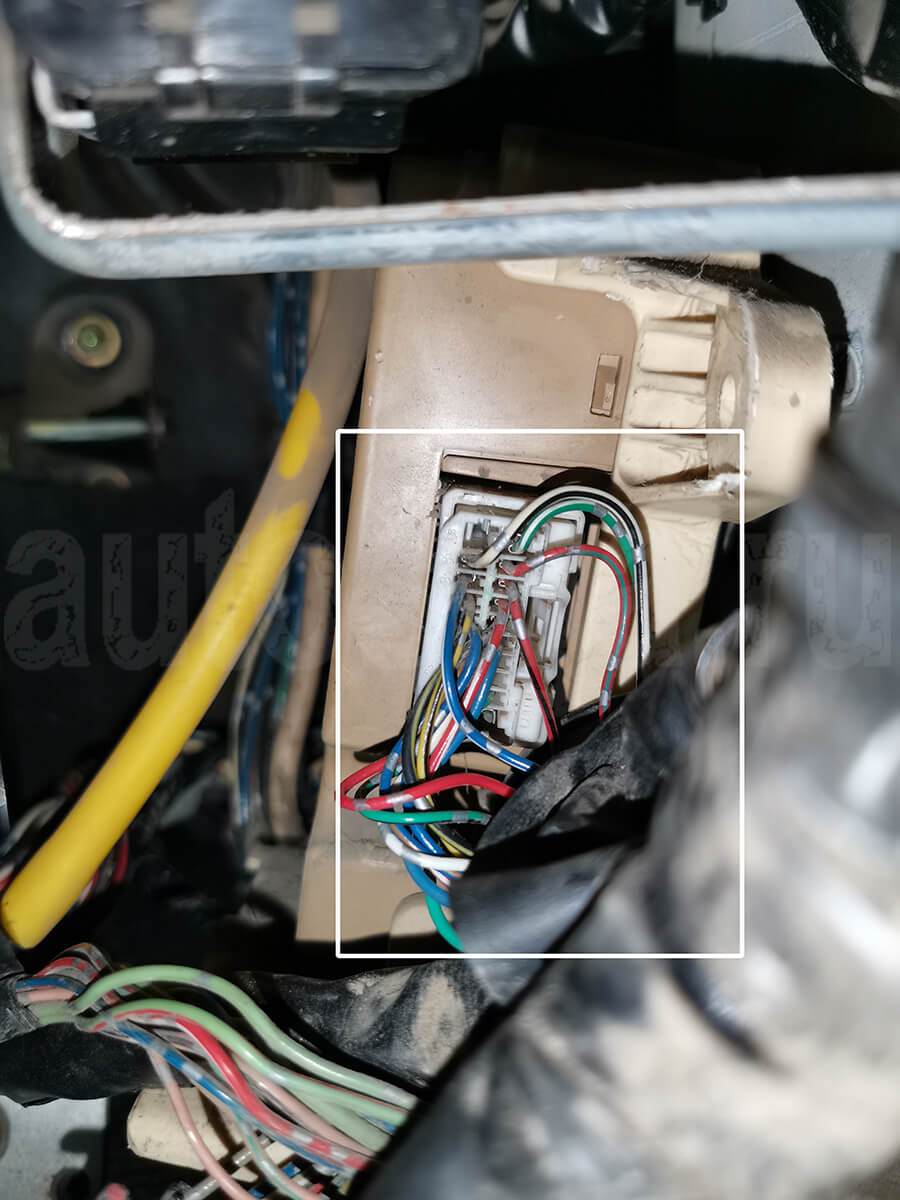

Toyota Altezza 2003 – разъём концевика двери переднего пассажира
Разъём с проводом концевика двери переднего пассажира

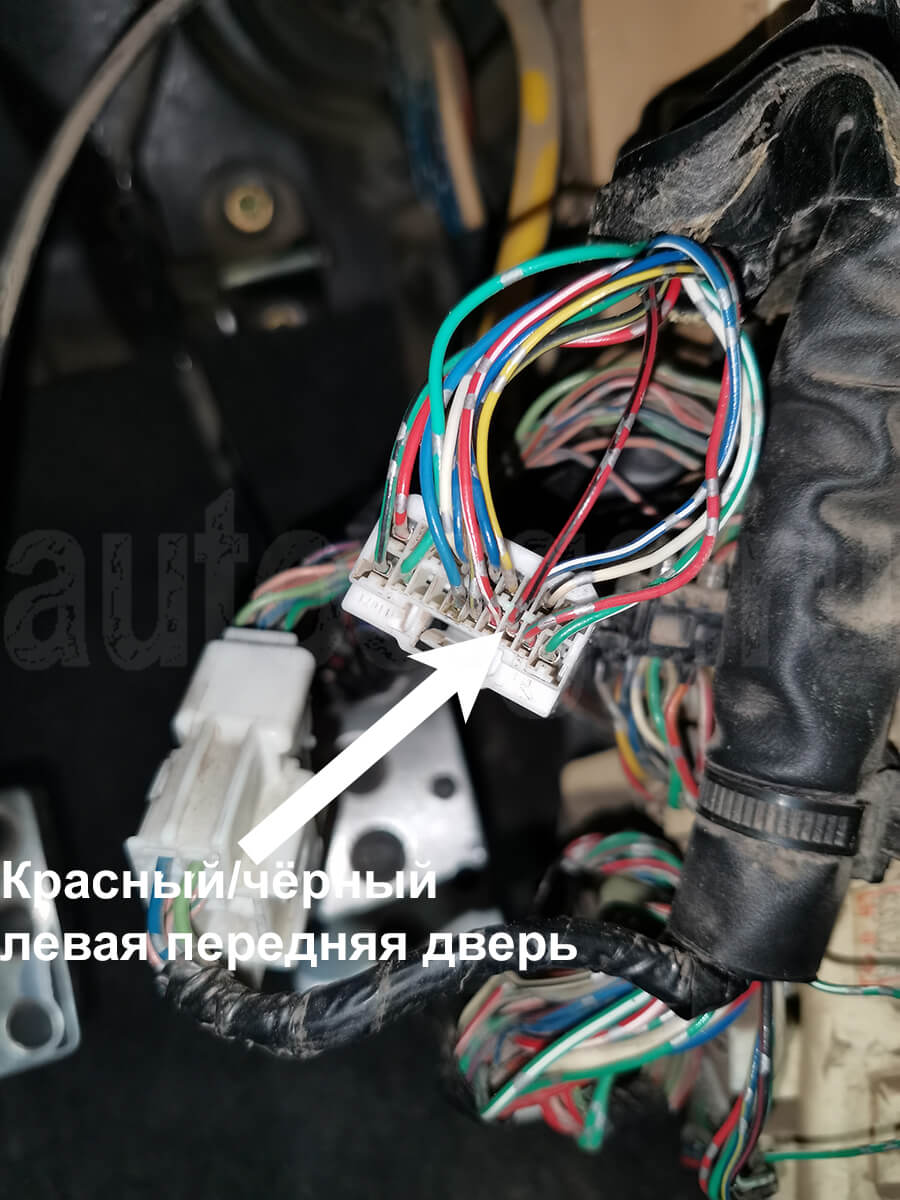

Toyota Altezza 2003 – концевик двери переднего пассажира
Концевик переднего пассажира

Концевик двери водителя, задних дверей и провод открывания багажника можно взять в правом пороге.

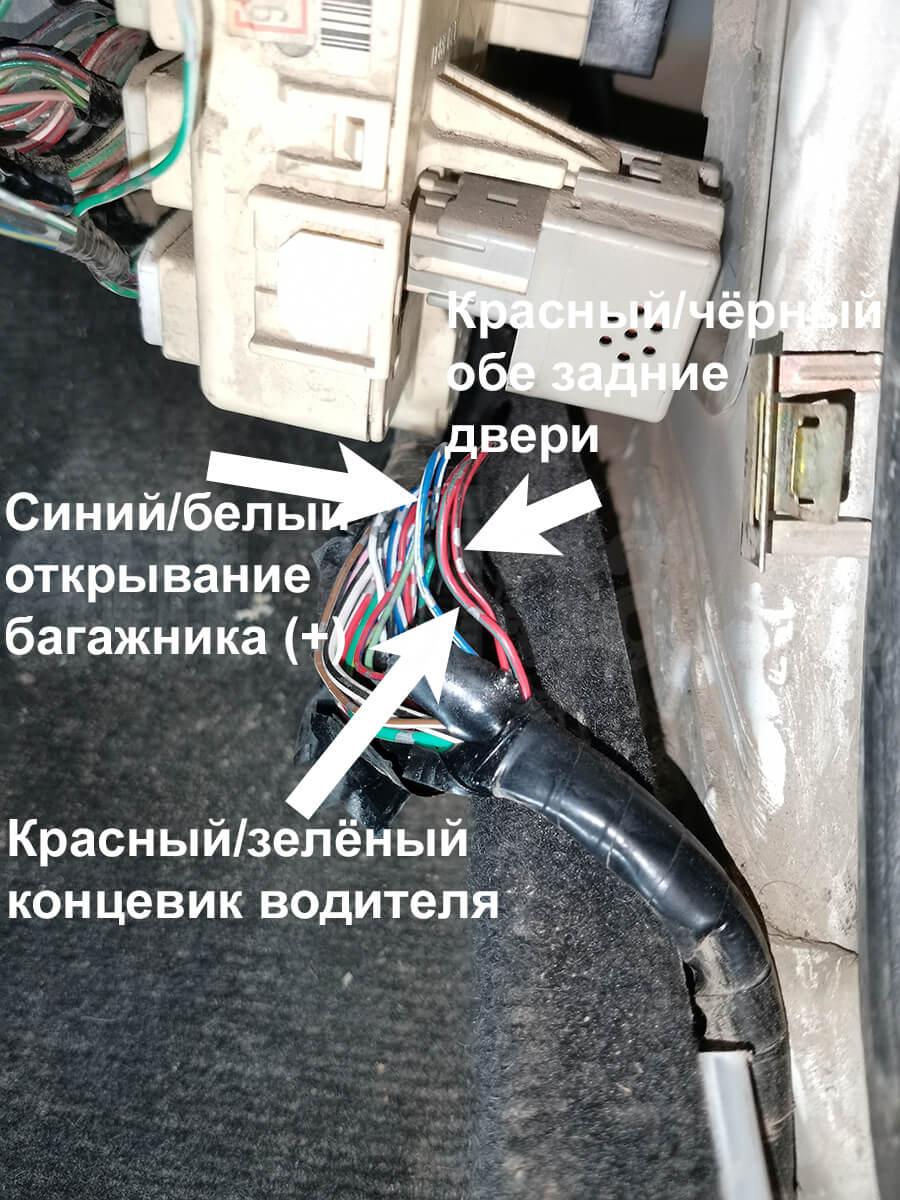

Toyota Altezza 2003 – концевики дверей задних, водителя и открывание багажника
Концевики двери водителя, задних дверей, открывание багажника по силе

На этом автомобиле не оказалось провода концевика багажника в салоне. Пришлось тащить к лампочке в самом багажнике.

Центральный замок подключаем в двери водителя по нижеприведённой схеме.

Центральный замок на Toyota Altezza 2003

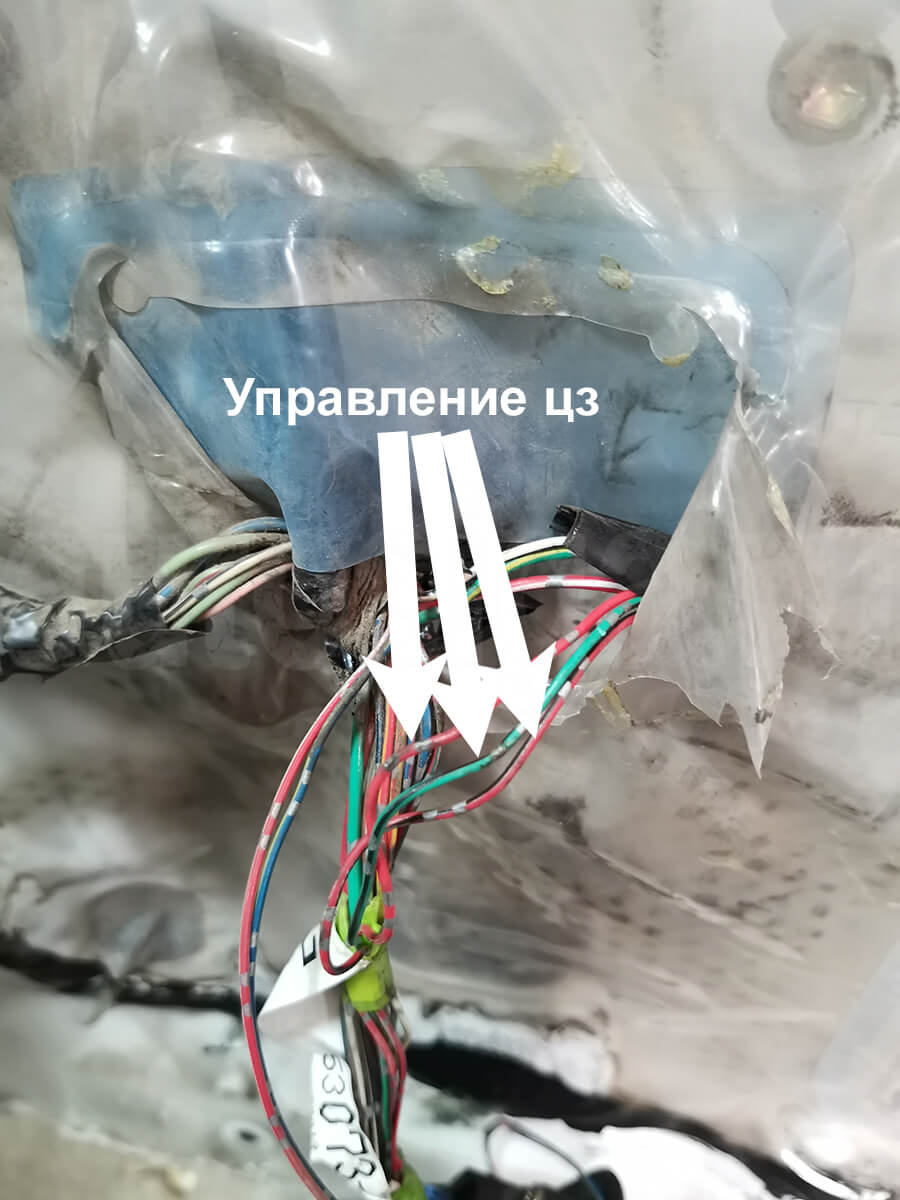

Toyota Altezza 2003 – управление цз
Провода центрального замка

Другие карты установок и точки подключения сигнализаций на этот же автомобиль
