Фото точек подключения сигнализации на Skoda Octavia 2021 (А8)

Автор: Евгений Новиков

Skoda Octavia A8

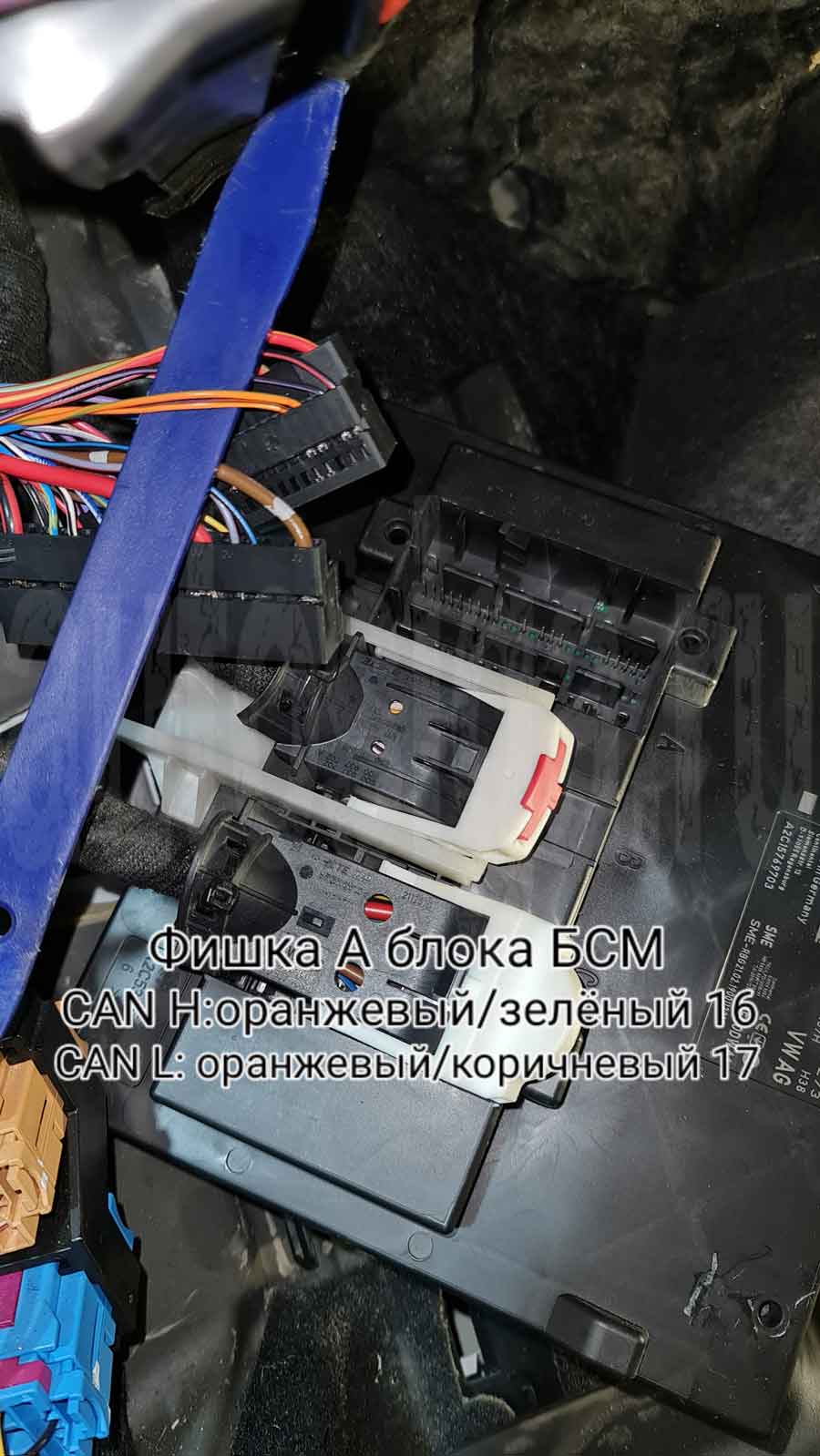

Подключение can на Skoda Octavia A8
Фишка А BCM: Can H – оранжевый/зелёный (pin 16), Can L – оранжевый/коричневый (pin 17)

Подключение к массе на Skoda Octavia A8
левый порог: масса – коричневый

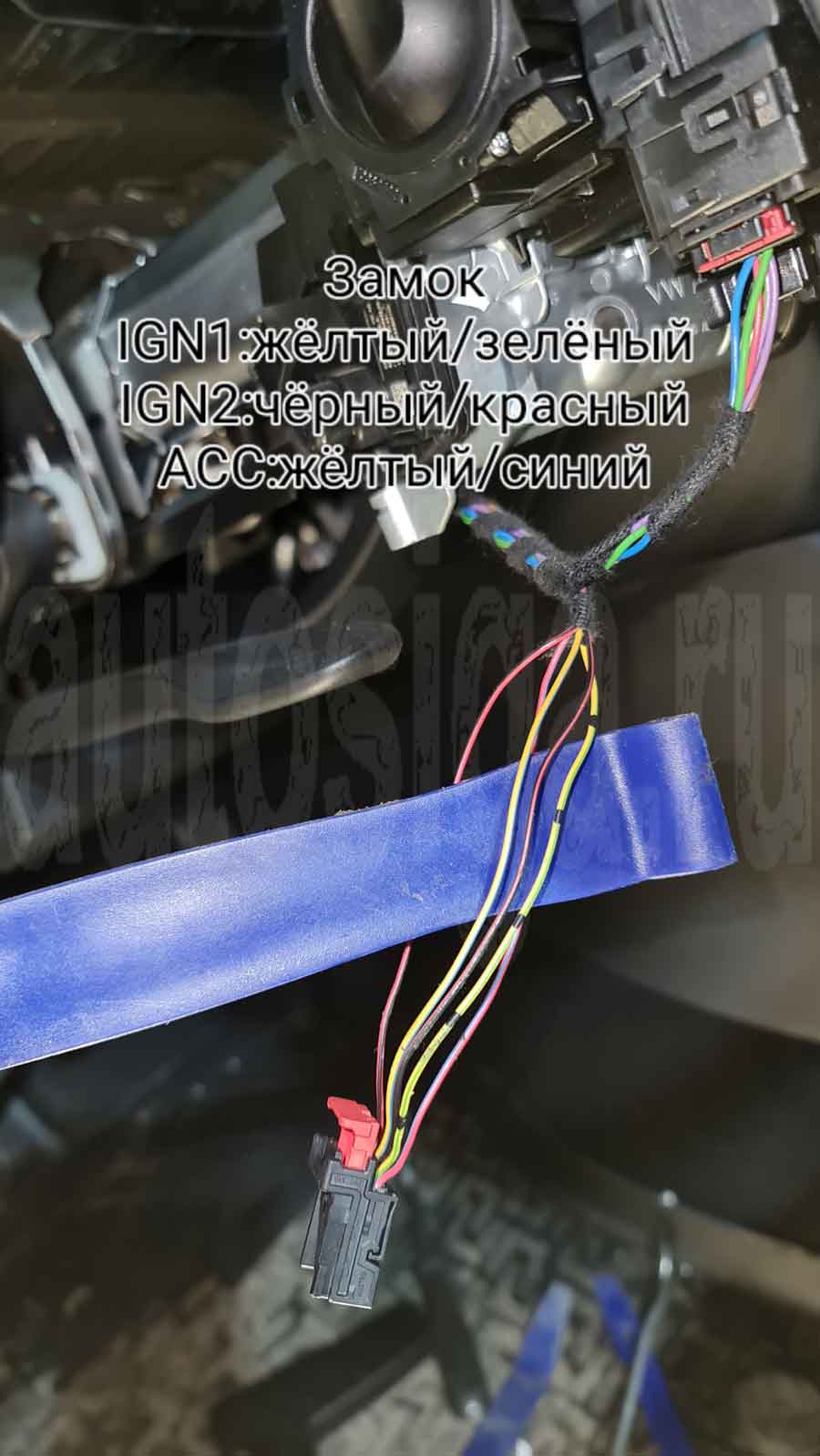

Замок зажигания:

  • Зажигание 1 – жёлтый/зелёный
  • Зажигание 2 – чёрный/красный
  • АСС – жёлтый/синий

Подключение силовых цепей для автозапуска на Skoda Octavia A8

Подключение стартера на Skoda Octavia A8
статер (-) – белый/красный и белый/красный в блоке под капотом

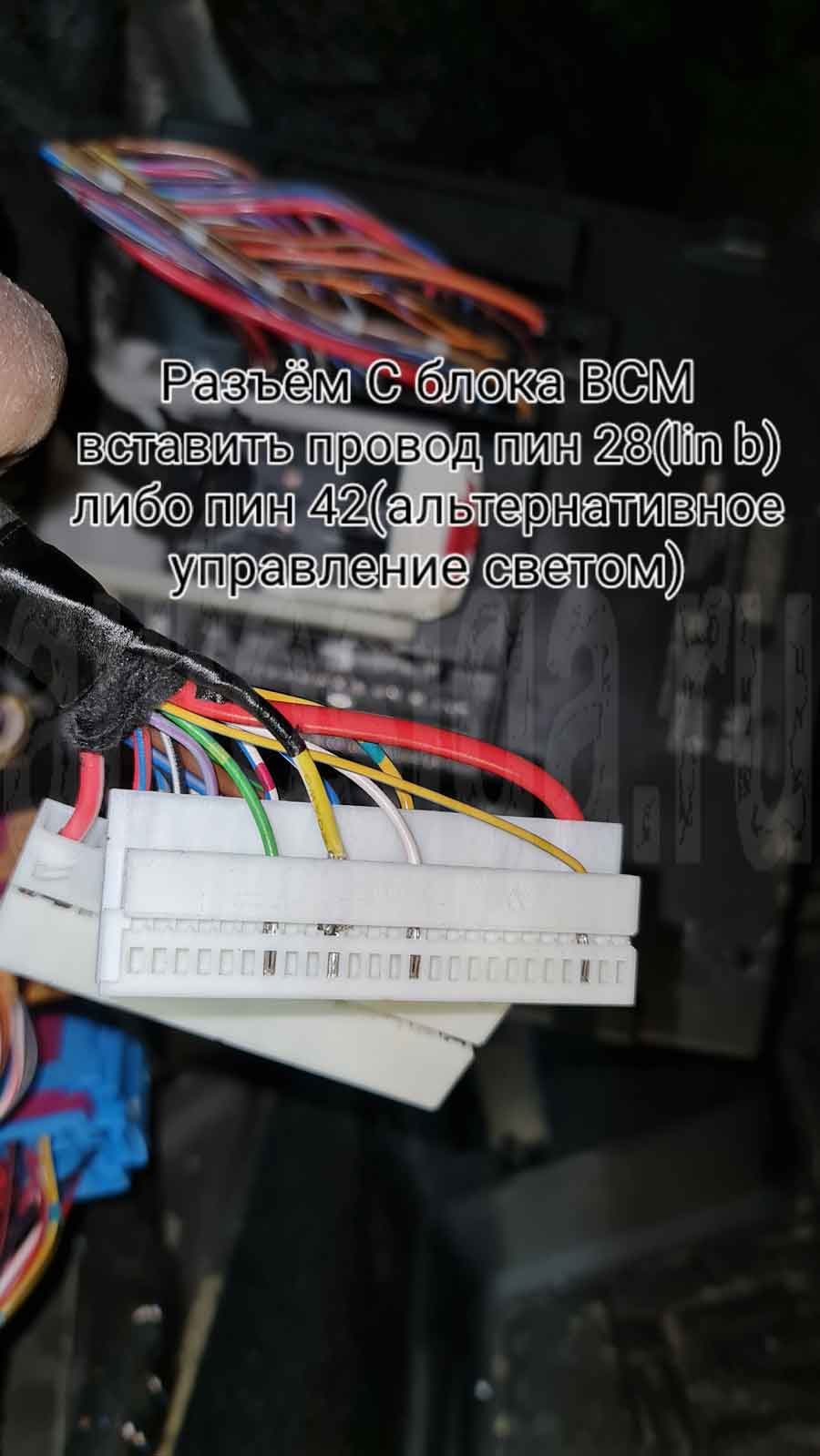

Аварийка на Skoda Octavia A8
