Фото точек подключения сигнализации на Renault Sandero 2019

Автор: Марат

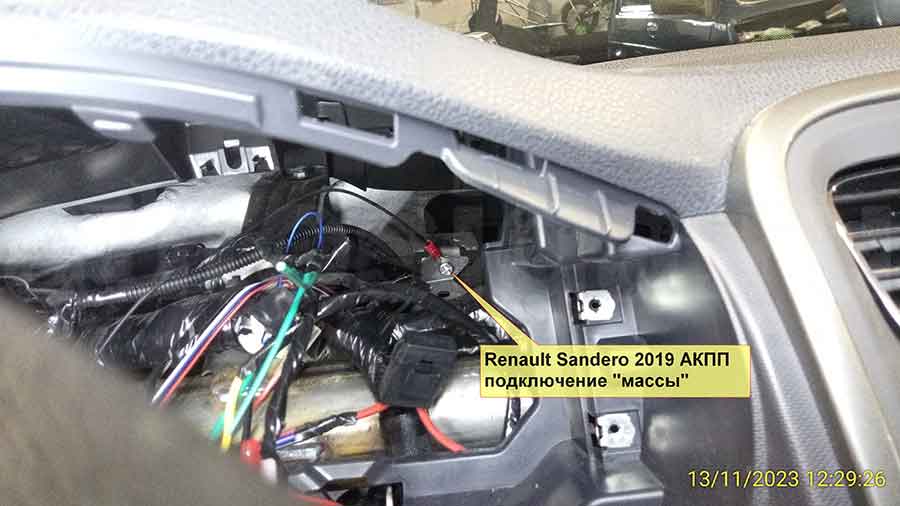

подключение массы за щитком приборов

ручник – зелёный в чёрном разъёме панели приборов

задние двери+багажник – зелёный, передняя правая дверь – зелёный, передняя левая дверь – коричневый в чёрном разъёме BCM

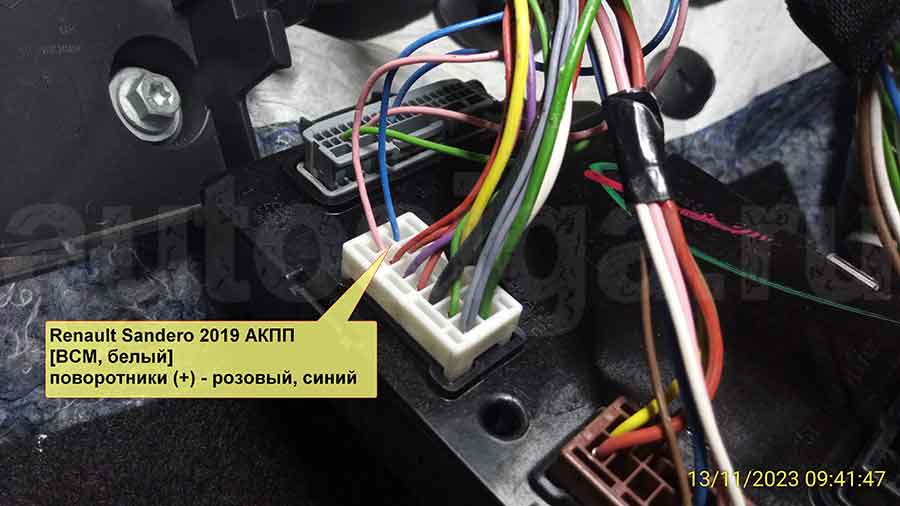

повороты – розовый и синий в белом разъёме BCM

центальный замок (+) – синий и белый (запирание), розовый (отпирание) в коричневом разъёме BCM

стоп (+) – бежевый на разъёме педали тормоза

импульс – коричневый в нижнем разъёме блока управления двигателем под капотом

лист установки от автора

Аббревиатуры

Если после аббревиатуры стоит (-) или (+) – это указывает на вид сигнала

• (P) – сигнал ручного тормоза
• <R> – правый поворотник
• {R} – правый поворотник
• <L> – левый поворотник
• {L} – левый поворотник
• CL – Central Lock, центральный замок
• CL^ – сигнал отпирания центрального замка
• CLv – сигнал запирания центрального замка
• ЦЗ – центральный замок
• vFLD – front left door, передняя левая дверь
• vFRD – front rigth door, передняя правая дверь
• vRRD – rear right door, задняя правая дверь
• vRLD – rear left door, задняя левая дверь
• vB – концевик багажника
• vK – концевик капота
• vH – концевик капота
• B^ – сигнал для отпирания багажника
• ~T – тахосигнал
• G+ – сигнал с генератора
• (+) – 12В от АКБ
• GND – общий, "масса"
• 15.1 – зажигание 1, не пропадает при запуске
• 15.2 – зажигание 2, пропадает при запуске
• АСС – "аксессуары", пропадает при запуске
• ST – стартер
• BCM – Body Control Module, блок управления
• MMU – Multi Media Unit, магнитола и т.п.
• IP – Instrumental Panel, панель приборов
• ПП – панель приборов
• IS – Ignition Switch, замок зажигания
• ЗЗ – замок зажигания
• [] – обозначение разъёма, описание разъема внутри скобок

пример: [ПП, белый] – белый разъём приборной панели. [IS] – разъём замка зажигания

Цвета

• w – белый
• blk – черный
• or – оранжевый
• b – синий
• lb – светлый синий, голубой
• br – коричневый
• y – желтый
• v – фиолетовый
• g – зеленый
• lg – светлый зеленый (салатовый)
• bg – бежевый
• p – розовый
• gr – серый
• r – красный

комбинации цветов – через (/) или через (-)
пример: r/w – красно-белый, красный с белой полосой
