Точки подключения автосигнализации на Ravon R3 Nexia 2015-2023

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Ravon R3 Nexia 2015-2023

Левая кик-панель:

  • +12В;
  • открытие багажника;
  • повороты;
  • тормоз;
  • центральный замок.

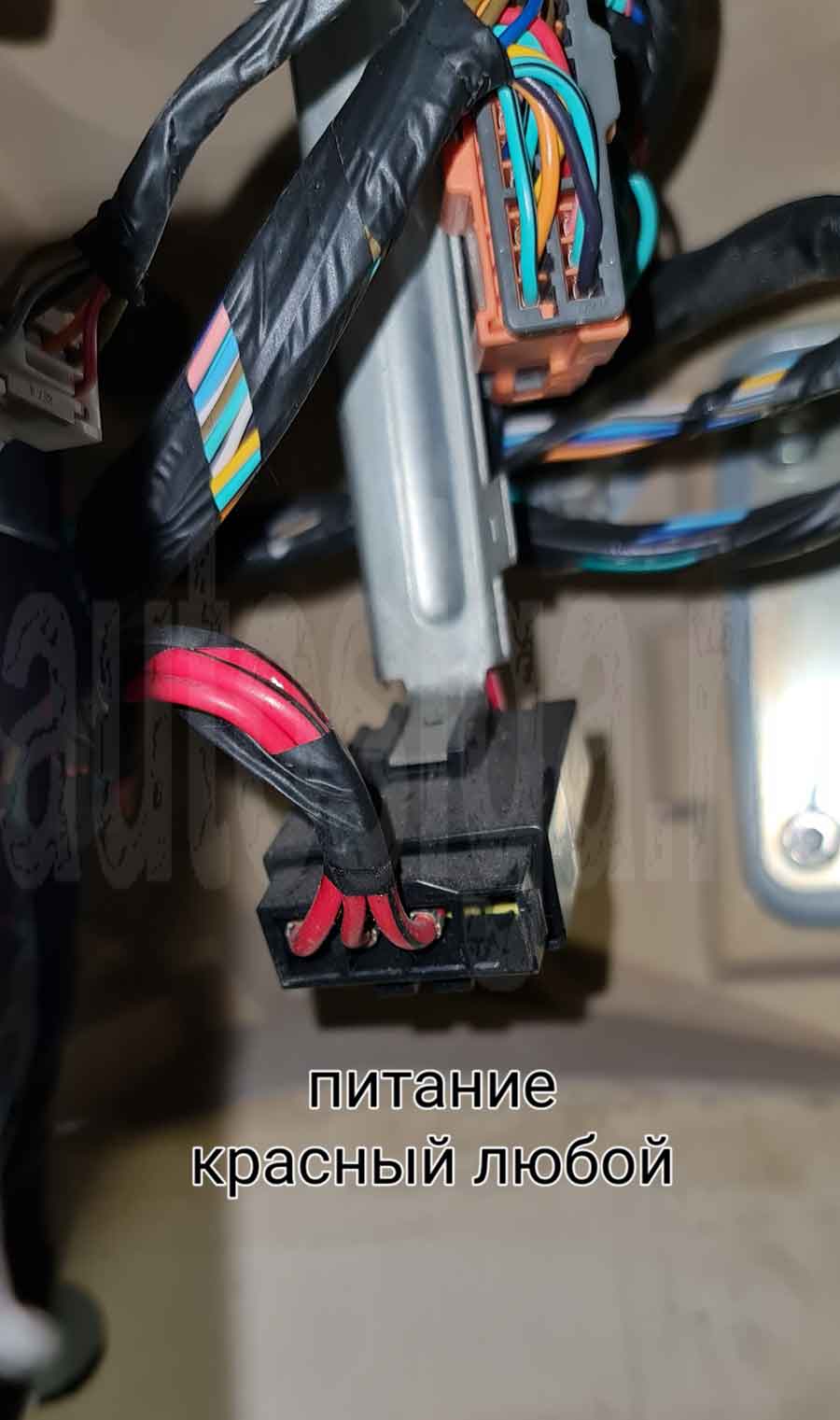

Установка автосигнализации на Ravon R3 Nexia – +12В
+12 Вольт – любой красный

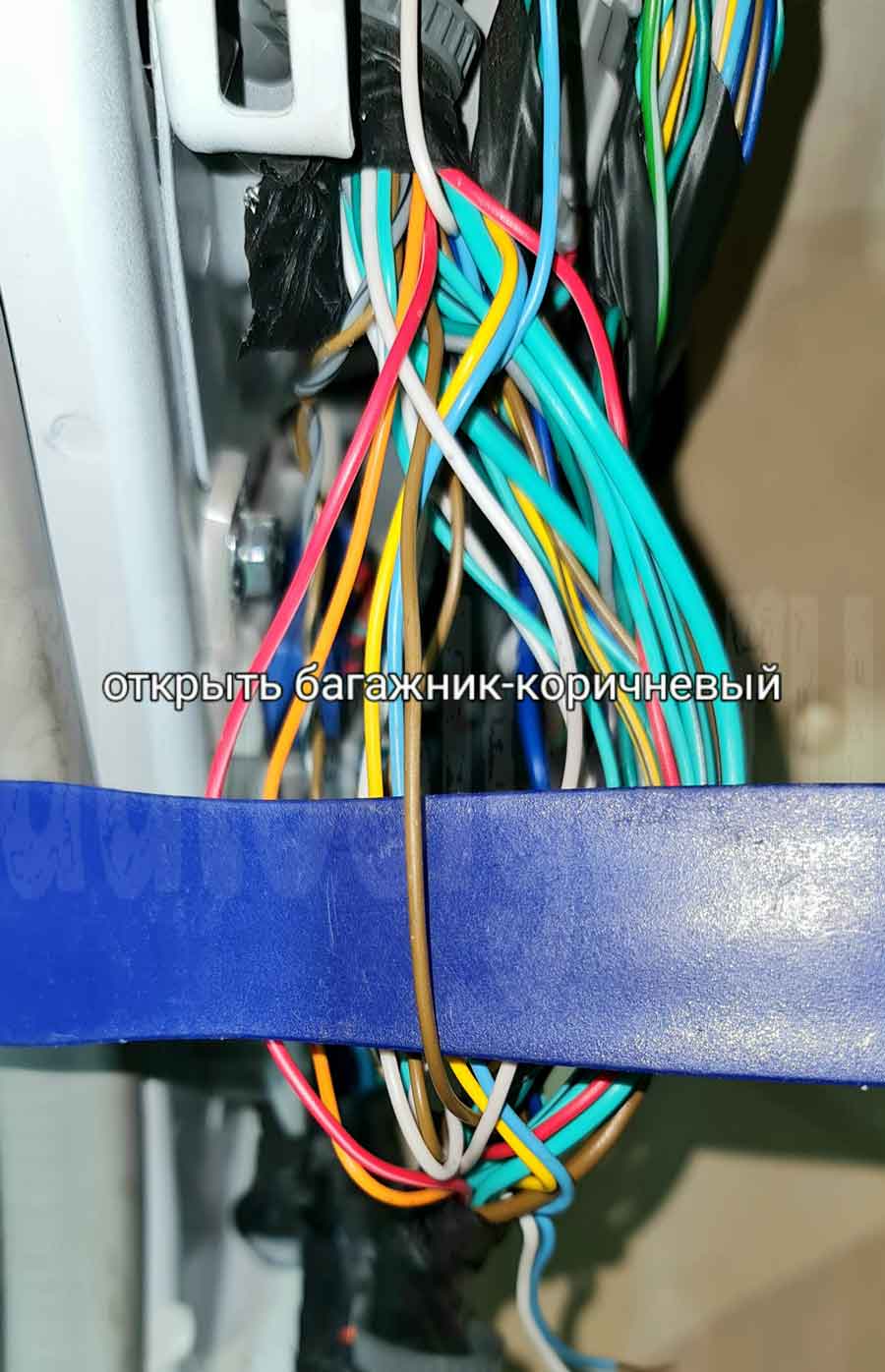

Установка автосигнализации на Ravon R3 Nexia – открывание багажника
Открыть багажник – коричневый

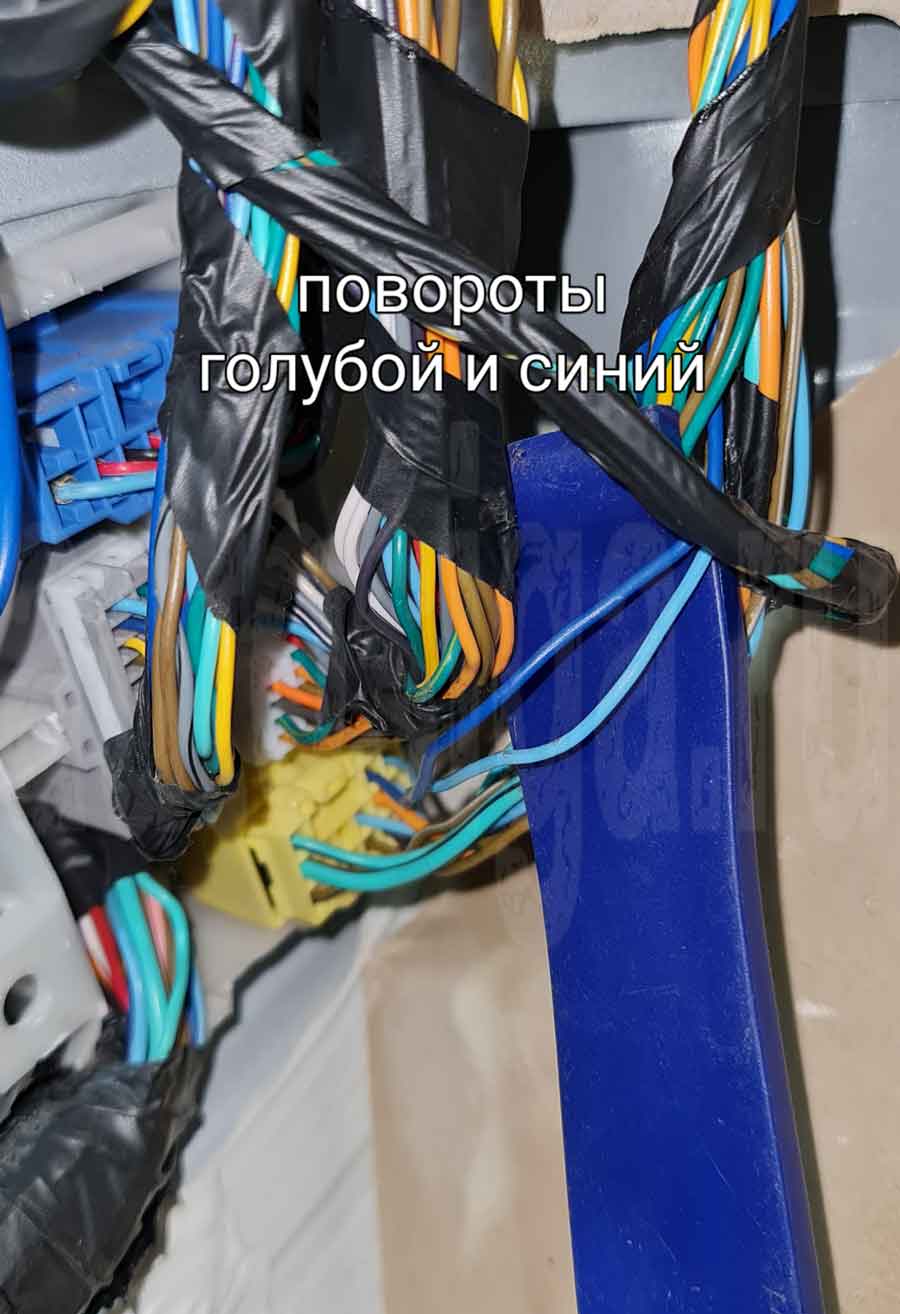

Установка автосигнализации на Ravon R3 Nexia – повороты
Повороты – голубой и синий

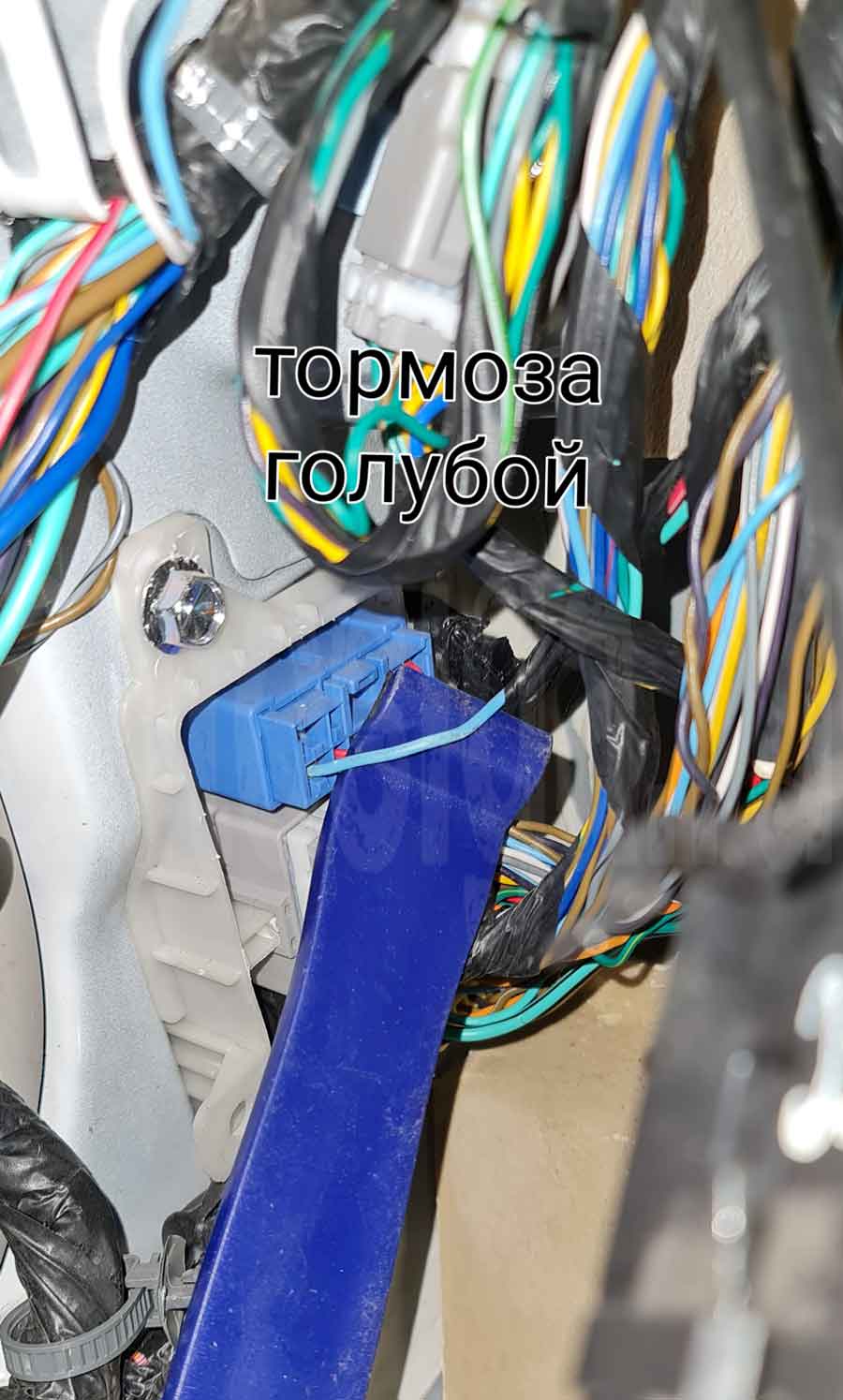

Установка автосигнализации на Ravon R3 Nexia – тормоз
Тормоз – голубой

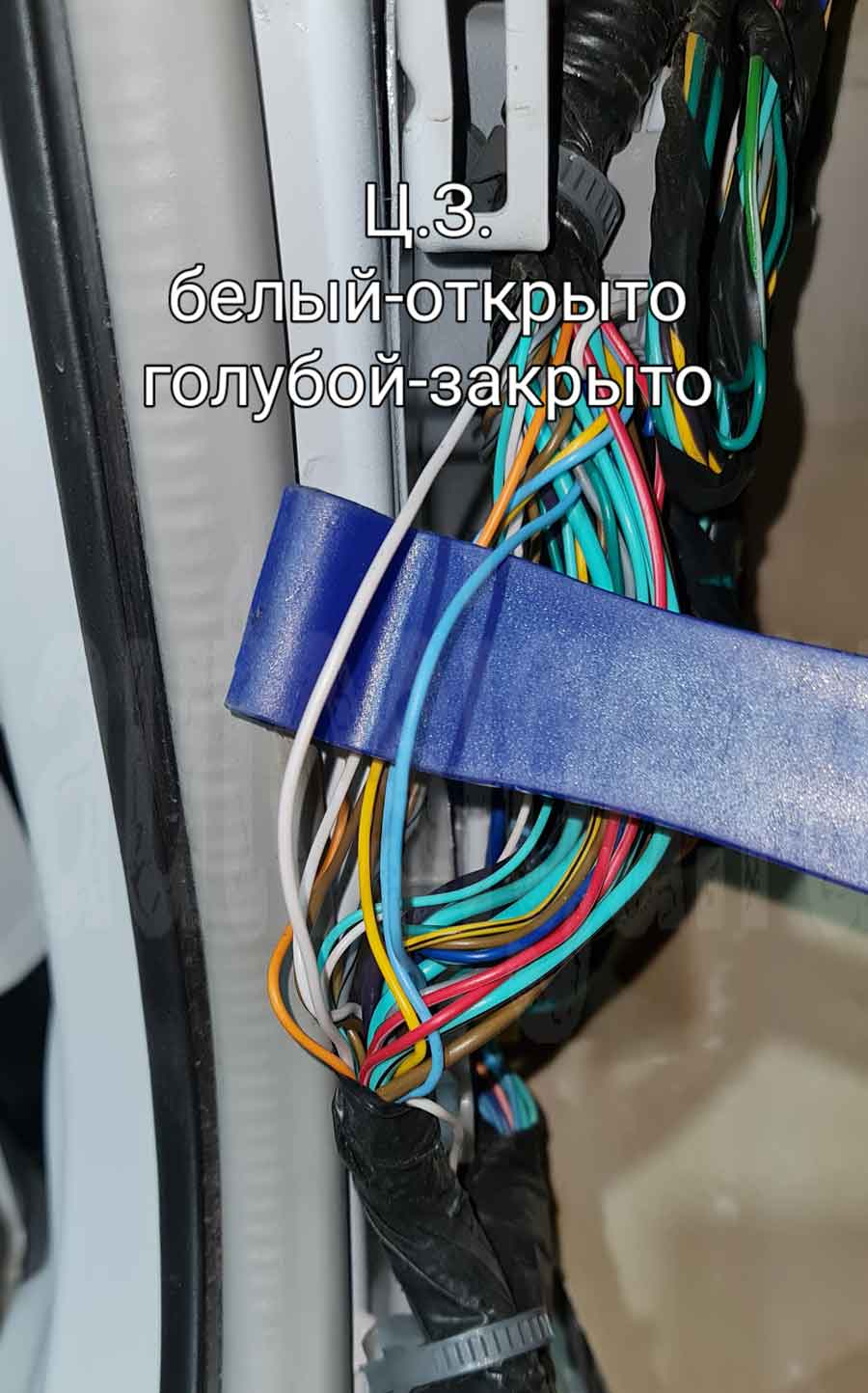

Установка автосигнализации на Ravon R3 Nexia – центральный замок
Центральный замок – белый и голубой

Над левой кик-панелью: концевики дверей.

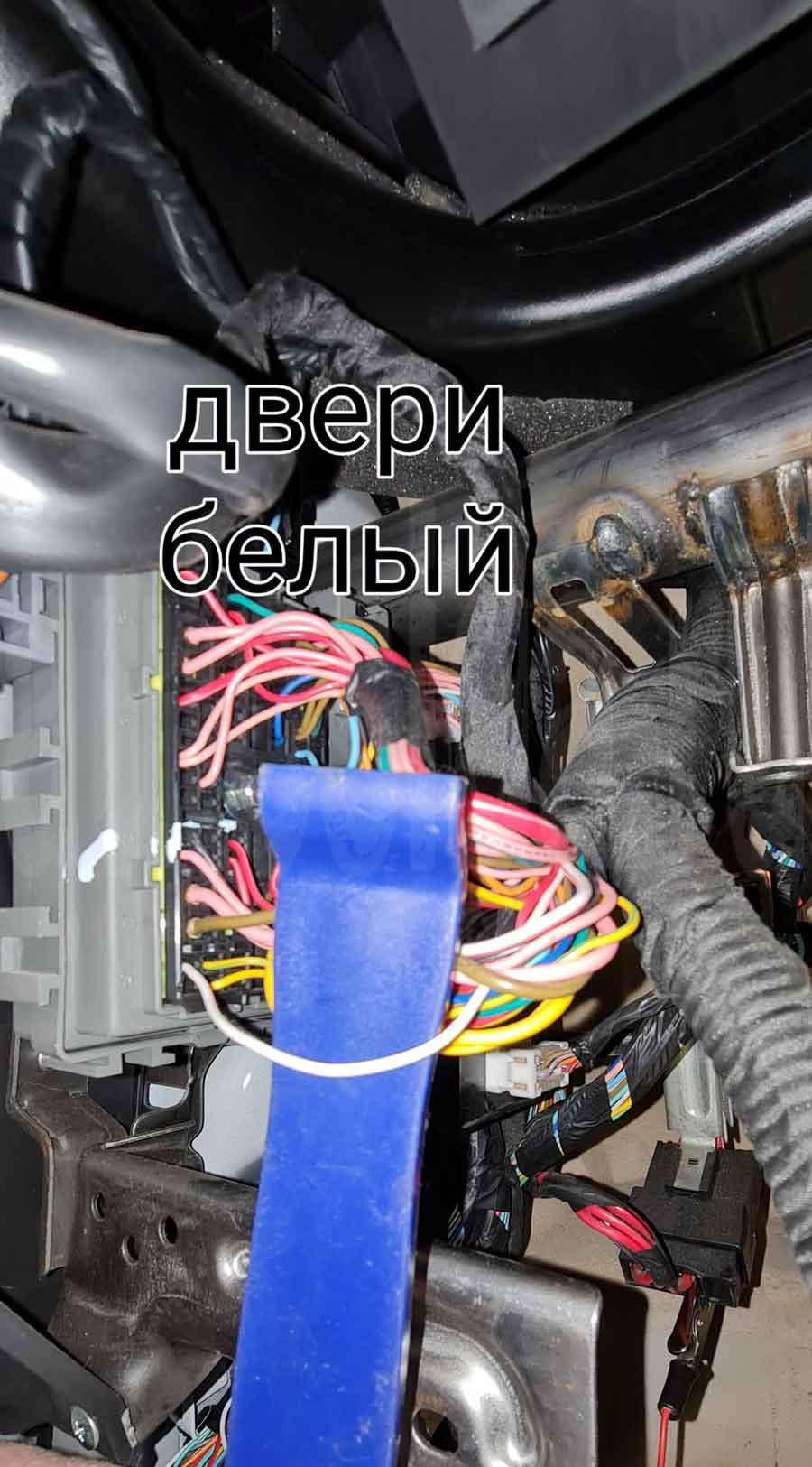

Установка автосигнализации на Ravon R3 Nexia – двери
Концевик дверей – белый

Can на OBD: pin 6 и 14.

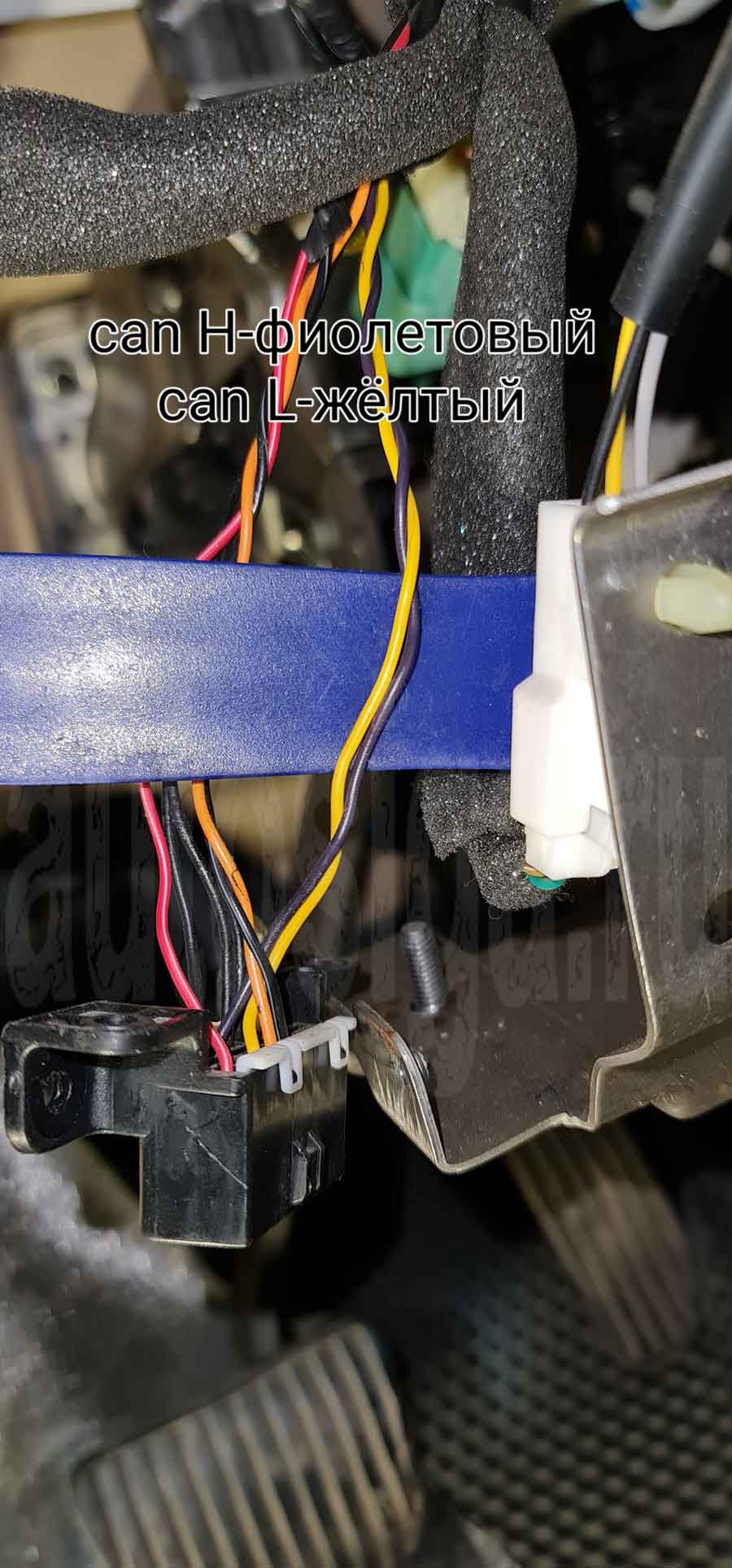

Установка автосигнализации на Ravon R3 Nexia – can
CAN H – фиолетовый, CAN-L – жёлтый

На замке зажигания:

  • силовые для автозапуска;
  • LIN для обхода штатного иммобилайзера.

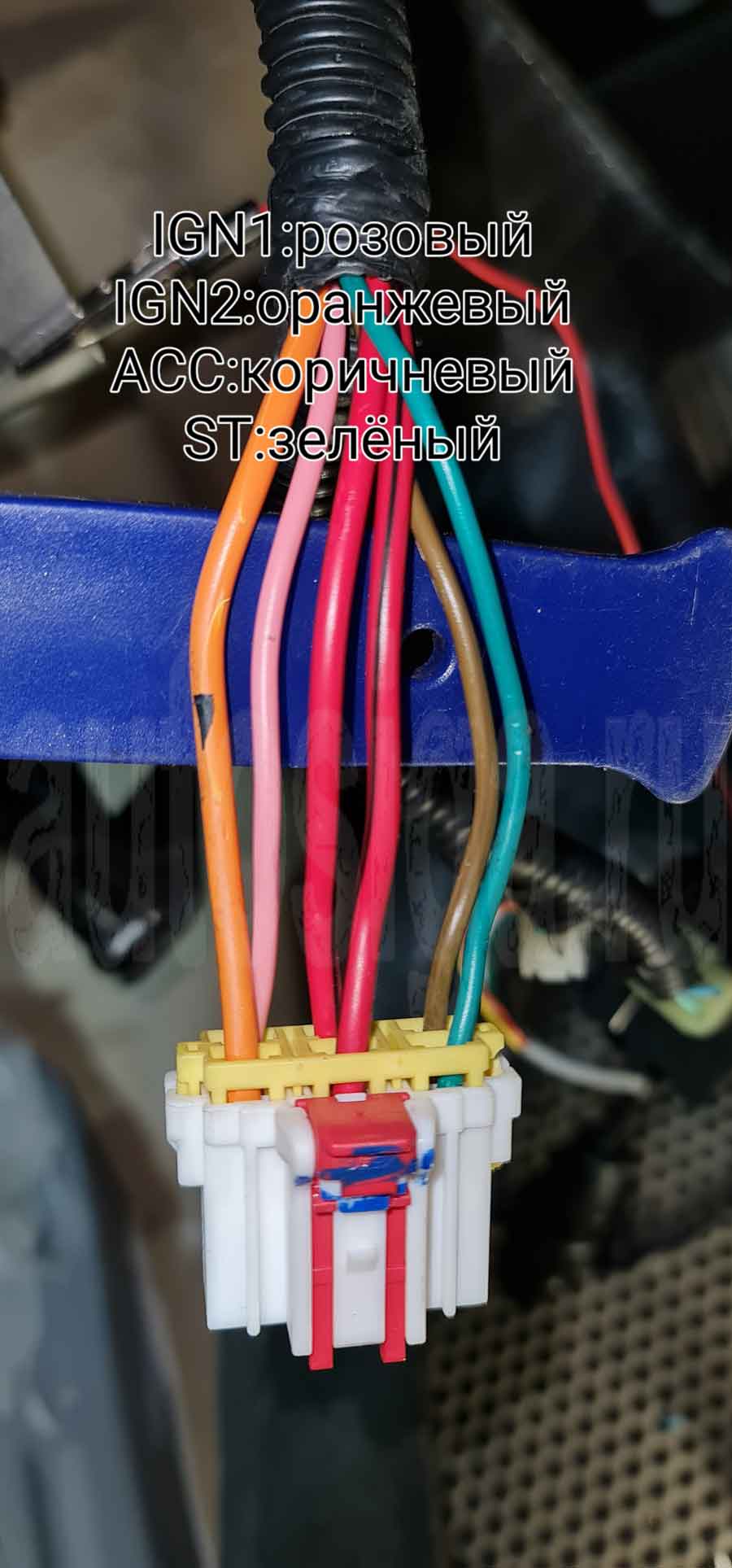

Установка автосигнализации на Ravon R3 Nexia – can
Зажигание 1 – розовый, зажигание 2 – оранжевый, асс – коричневый, стартер – зелёный

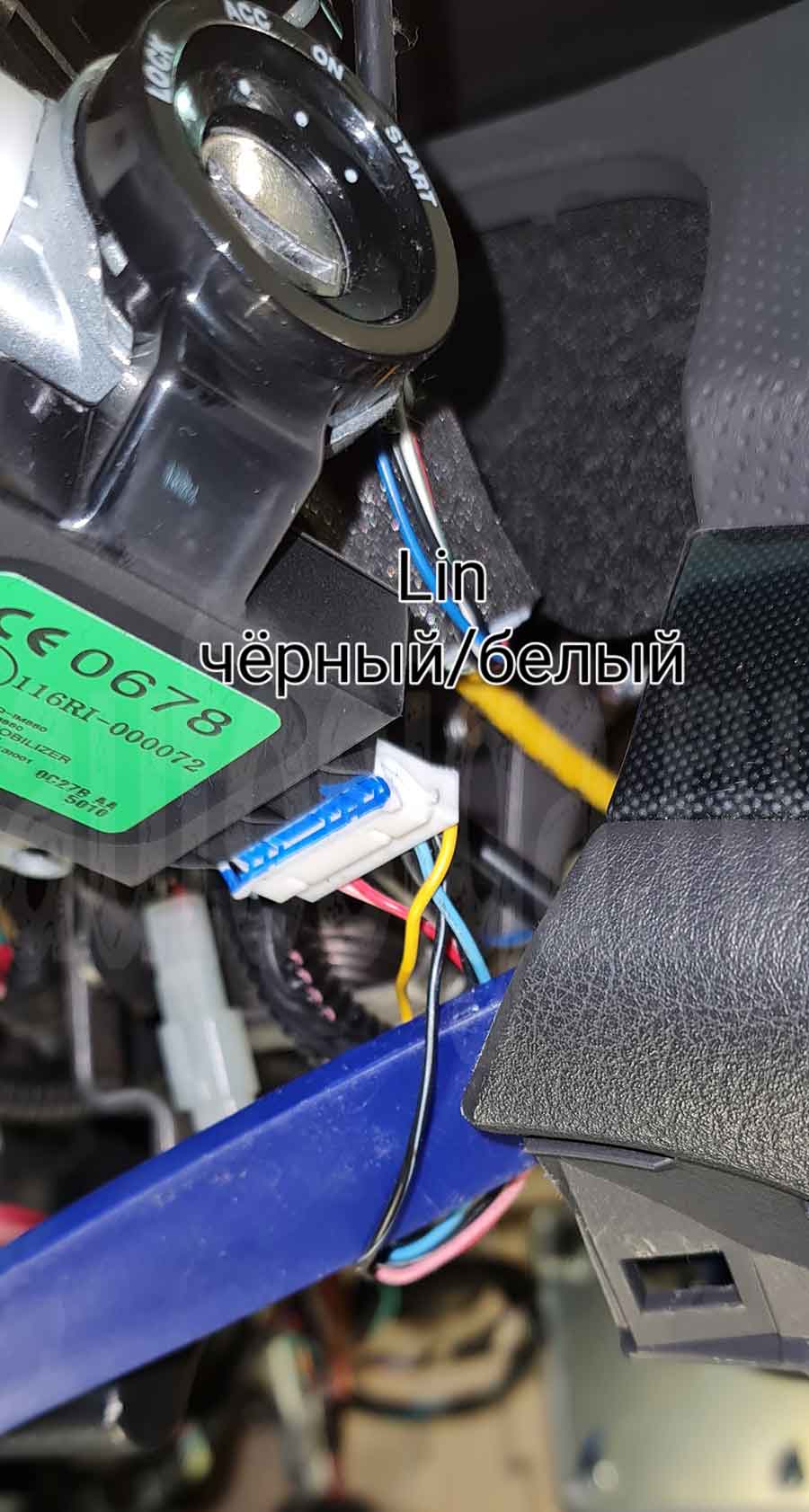

Установка автосигнализации на Ravon R3 Nexia – lin
LIN – чёрный/белый

Контроль заведённого двигателя под капотом.

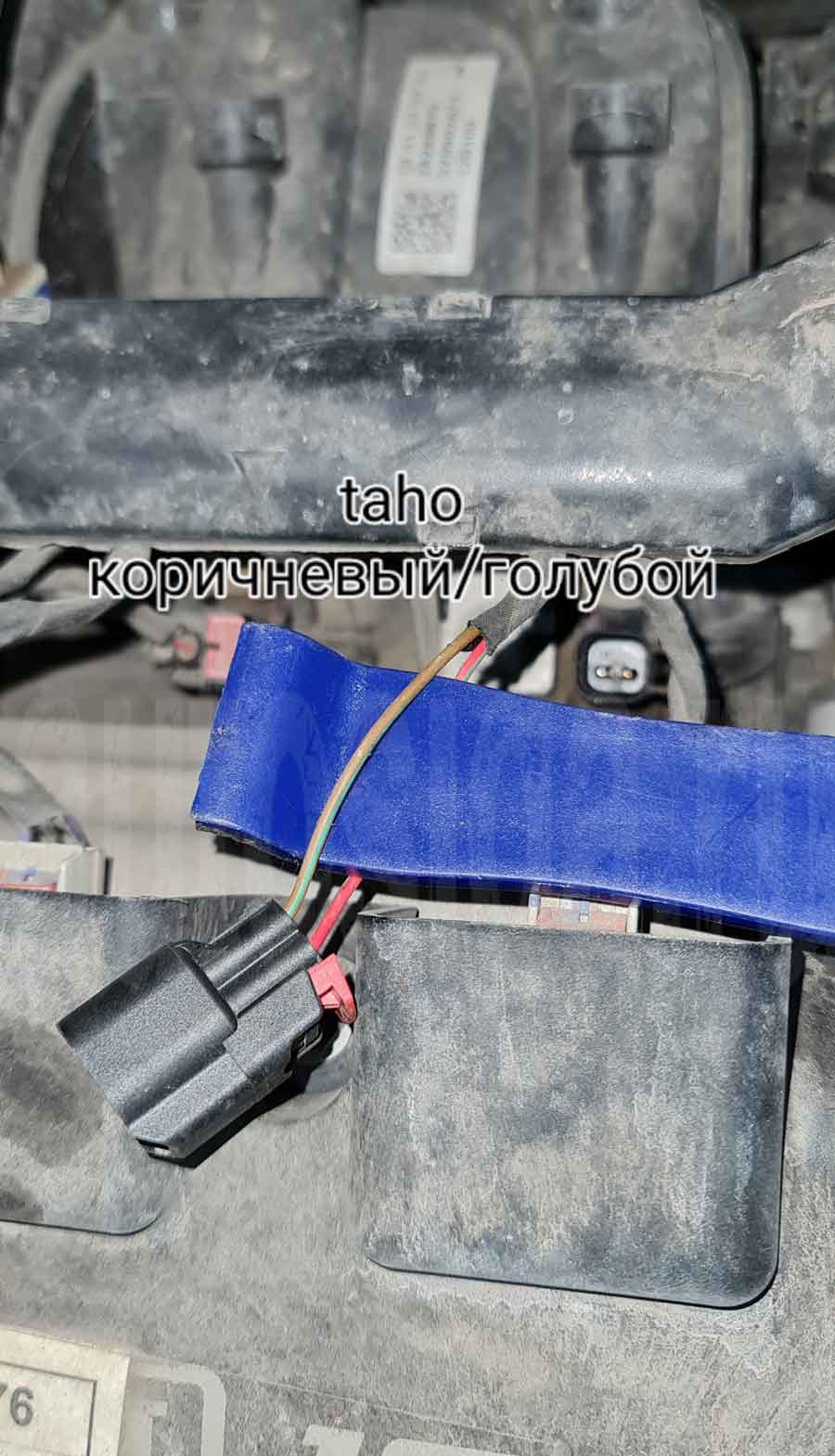

Установка автосигнализации на Ravon R3 Nexia – импульсы
Импульсы для контроля заведённого двигателя – коричневый/голубой
