Фотоотчёт точек подключения автосигнализации на Peugeot 4008 2014-го года

Автомобиль Peugeot 4008 2014-го года с АКПП. Для подключения автосигнализации используем can модуль, с помощью которого контролируем состояние дверей, багажника, заведённого двигателя, тормоза.

Подключаемся к can в нижнем 24-контактном разъеме ВСМ: красный и зелёный
Установка автосигнализации на Peugeot 4008 2014

Подключаемся к поворотам в белом 20-контактном разъеме BCM: фиолетовый и зелёный
Установка автосигнализации на Peugeot 4008 2014

Подключаемся к управлению центральным замком в 24-х контактном разъёме над ручкой открывания капота
Установка автосигнализации на Peugeot 4008 2014

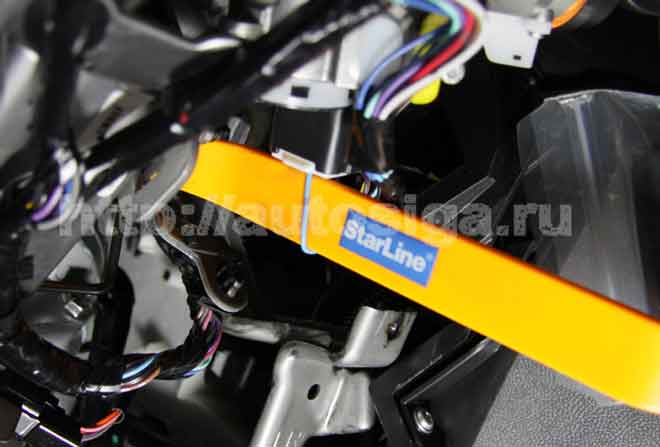

Подключаемся к силовым цепям на замке зажигания для организации автозапуска:
стартер – голубой
зажигание – белый
асс – салатовый
Установка автосигнализации на Peugeot 4008 2014

Установка автосигнализации на Peugeot 4008 2014

Установка автосигнализации на Peugeot 4008 2014

Устанавливаем обходчик иммобилайзера. Можно накидкой петли...
Установка автосигнализации на Peugeot 4008 2014

... а можно и в разрыв.
Установка автосигнализации на Peugeot 4008 2014

На BCM можно выполнить блокировку двигателя (бензонасос) и подключиться к +12.
Установка автосигнализации на Peugeot 4008 2014

Выполняем работы под капотом. Ставим концевик...
Установка автосигнализации на Peugeot 4008 2014

...сирену...
Установка автосигнализации на Peugeot 4008 2014

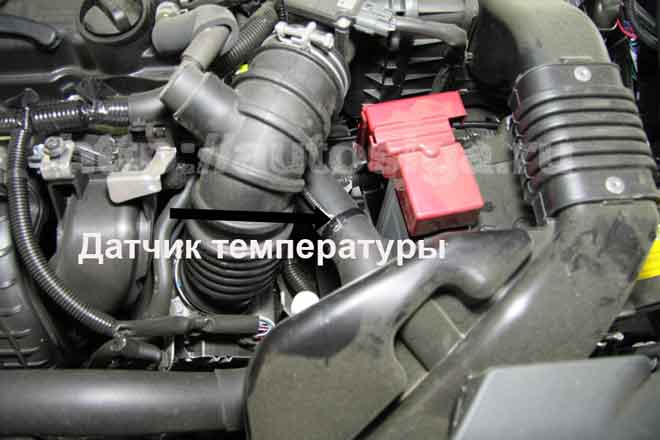

... и температурный датчик.
Установка автосигнализации на Peugeot 4008 2014

По материалам Ultrastar и Мега-Ф
