Установка сигнализации на Peugeot 4008
Точки подключения автосигнализации на Peugeot 4008 2014 с использованием can

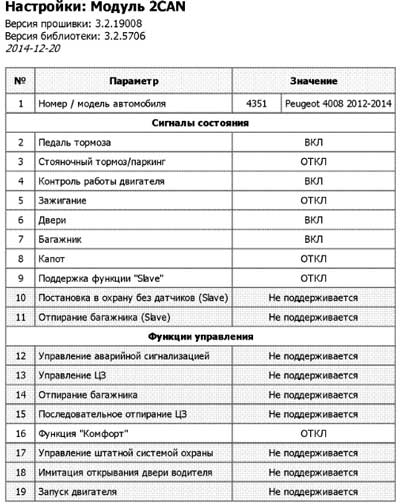

Устанавливал автосигнализацию Starline E90+can.
Из кан шины берём информацию о концевиках дверей, багажника, заведённом двигателе и тормозе.
Центральным замком управляем по аналогу, так как по can управление цз происходит только при включенном зажигании.
Аварийкой тоже управляем по аналогу, так как по цифре они мигают только при активировании в can модуле функции "управление штатной охранной системой". Естественно, что при срабатывании сигнализации они не будут мигать в этом случае.
Провода can шины:
Can-H – зелёный, нижний 24-контактный разъем ВСМ
Can-L – красный, нижний 24-контактный разъем ВСМ
Бензонасос (+) – синий в двухконтактном разъёме BCM (разъём 2-контактный, но провод там только один)
Повороты (+) – фиолетовый и зеленый в белом 20-контактном разъеме BCM (сразу под разъёмом бензонасоса)
Центральный замок (-) – белый (или серый?) и салатовый в 24-х контактный разъём над ручкой открывания капота
Замок зажигания:
зажигание (+) – белый
асс (+) – салатовый
стартер (+) – голубой
Для обхода штатного иммо использовал Starline BP-03.
