Подключение автосигнализации на Opel Meriva 2008 МКПП

Opel Meriva 2008

Дмитрий, доброго дня.

Тут ко мне приезжала Opel Meriva 2008 1.6, МКПП менял сигналку на с автозапуском (без CAN) + обходчик.
Сделал фото-методичку.
Делюсь, как обычно, может что пригодится.

Марат

Разбираем салон автомобиля, как показано на фотографиях ниже.

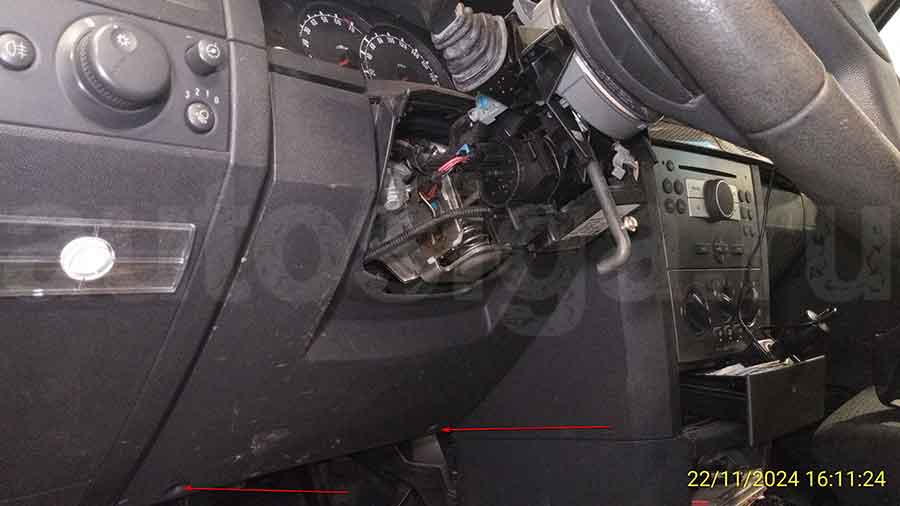

Opel Meriva 2008: разбор салона, снятие нижней накладки

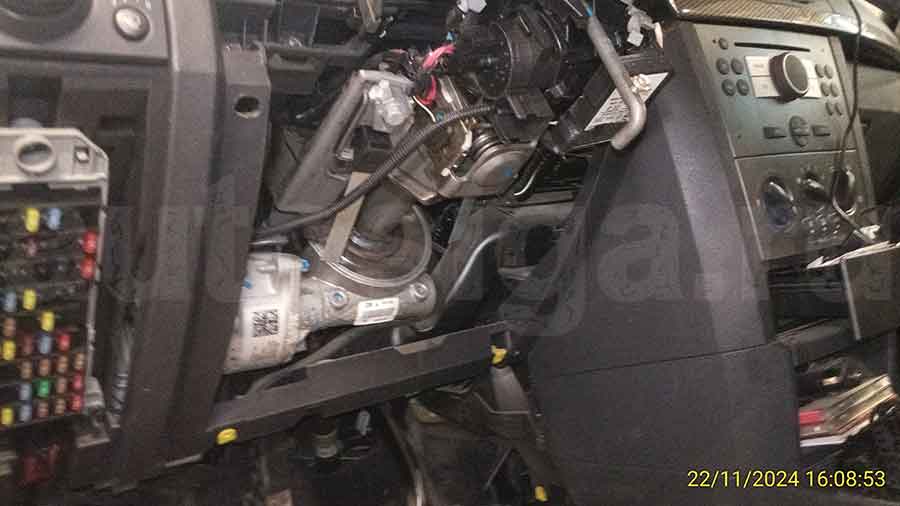

Opel Meriva 2008: разбор салона, нижняя накладка снята

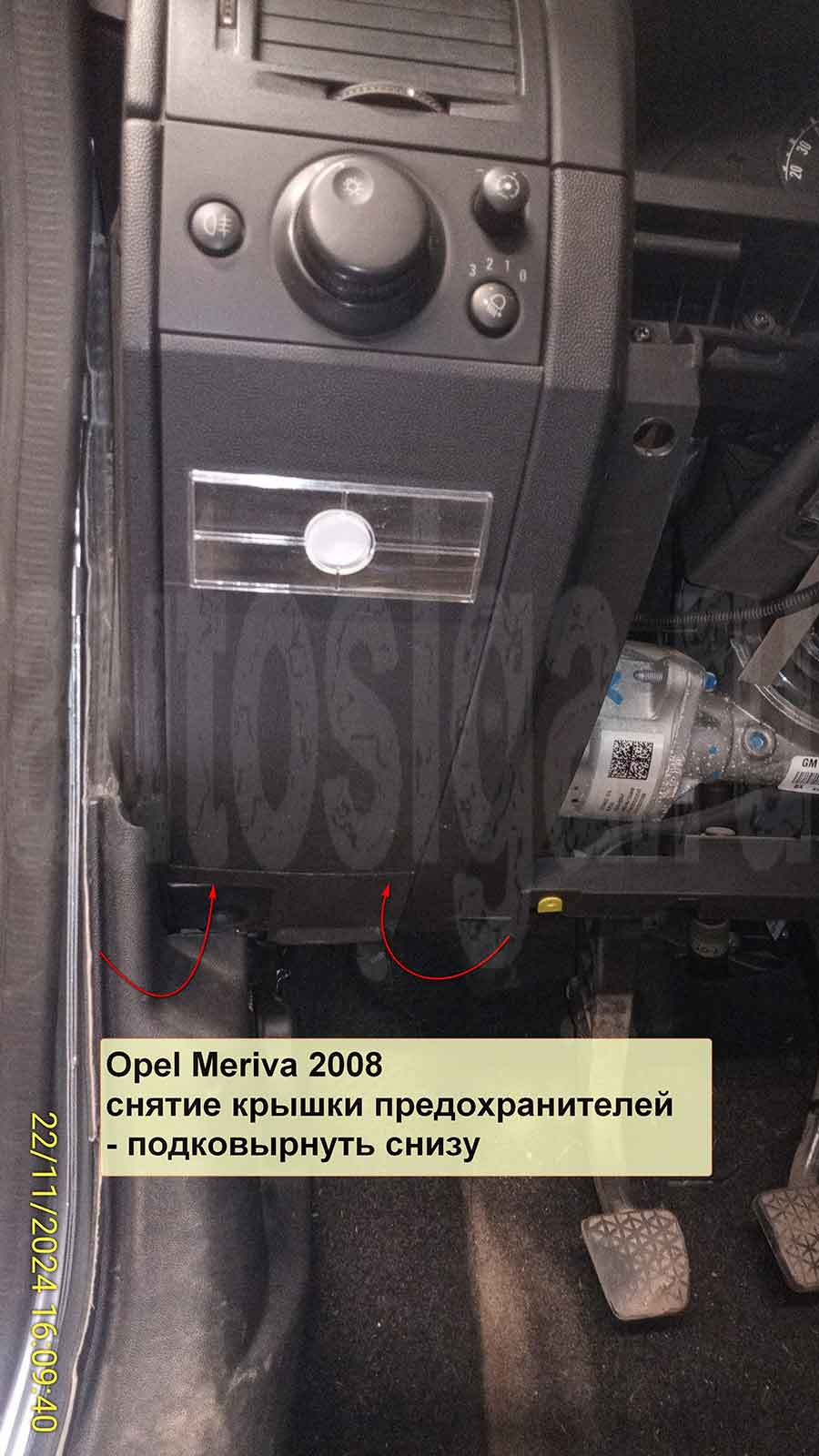

Opel Meriva 2008: разбор салона, снятие крышки предохранителей

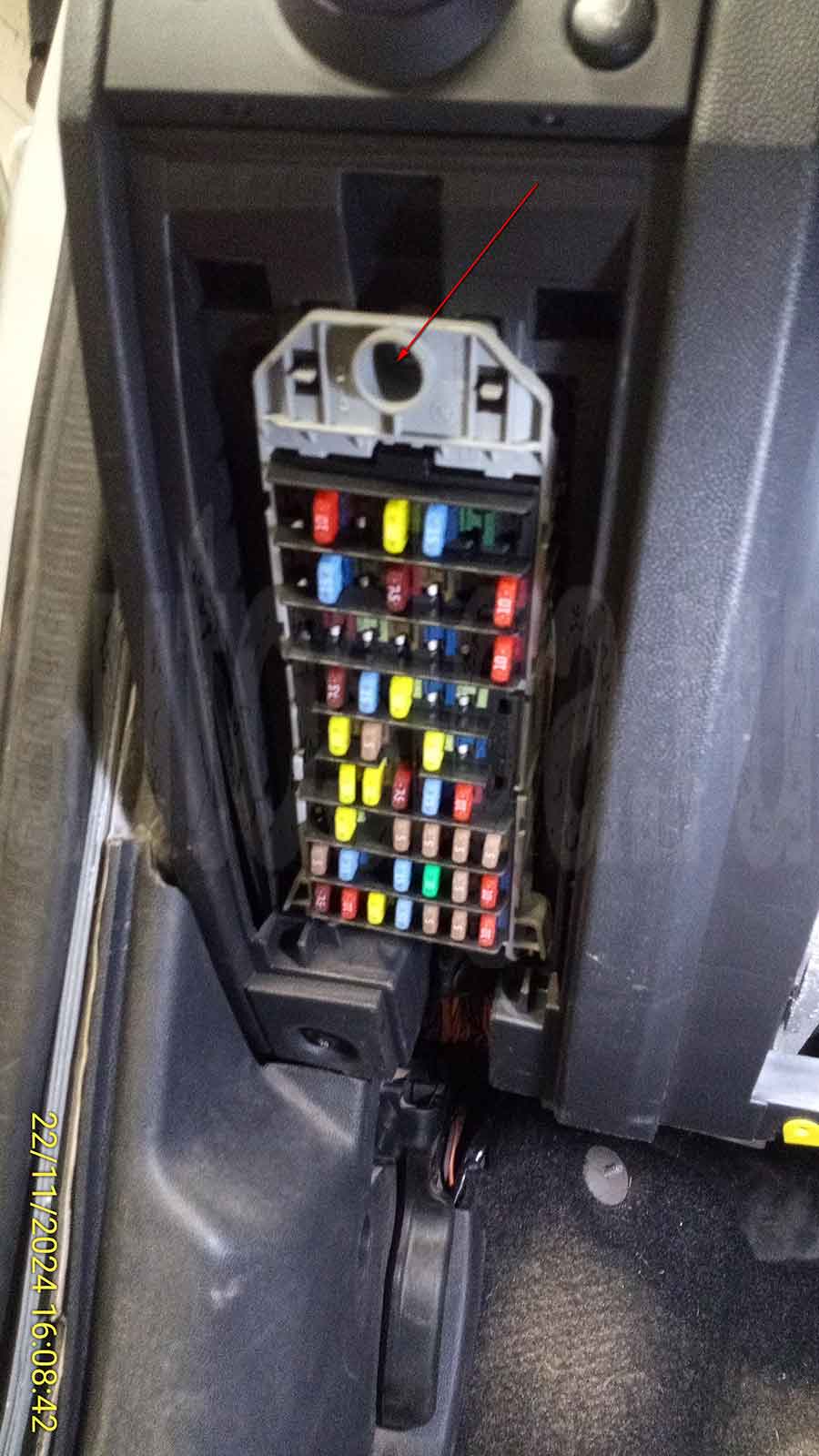

Opel Meriva 2008: разбор салона, крепление блока предохранителей

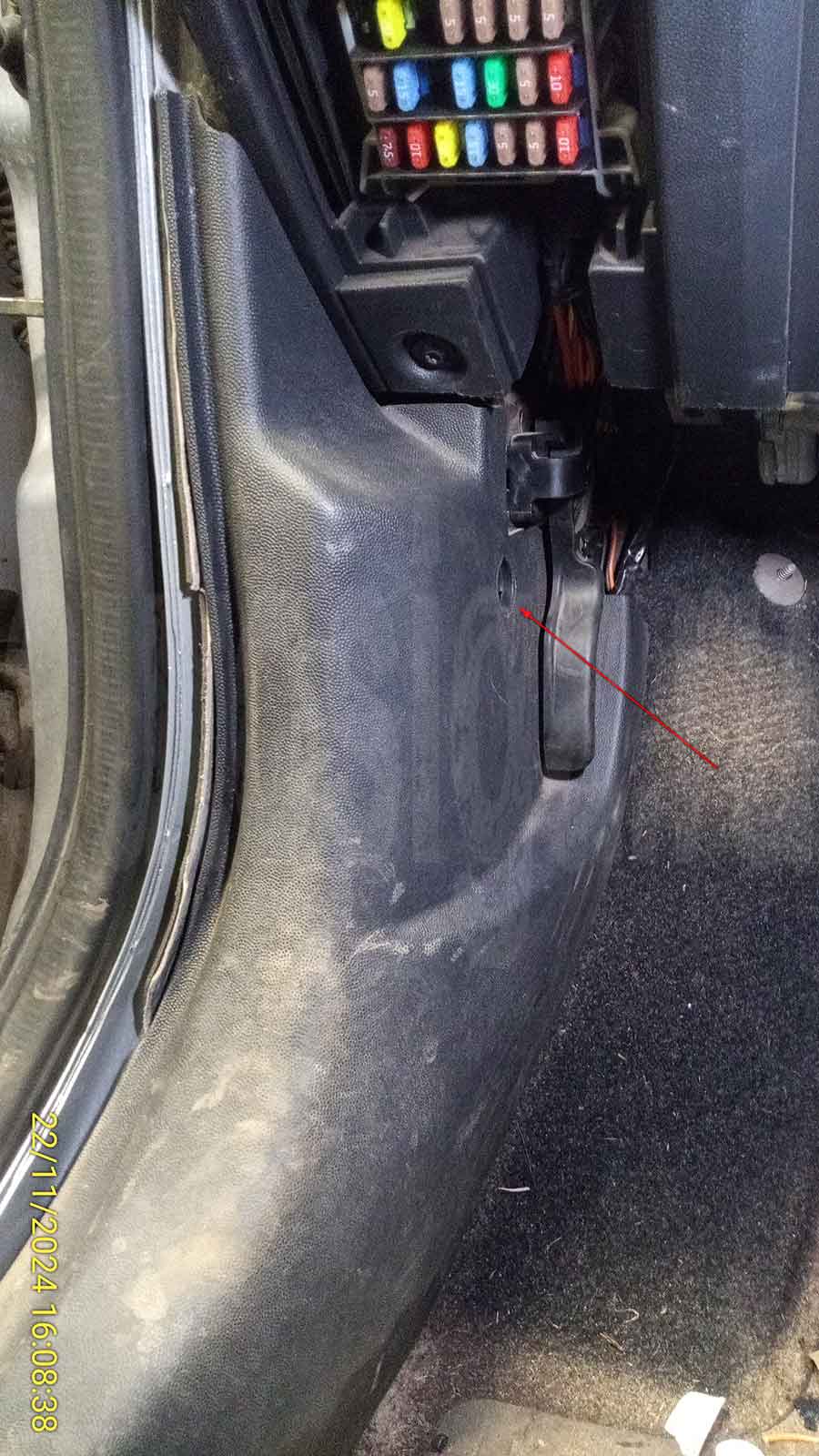

Opel Meriva 2008: разбор салона, крепление накладки кик-панели

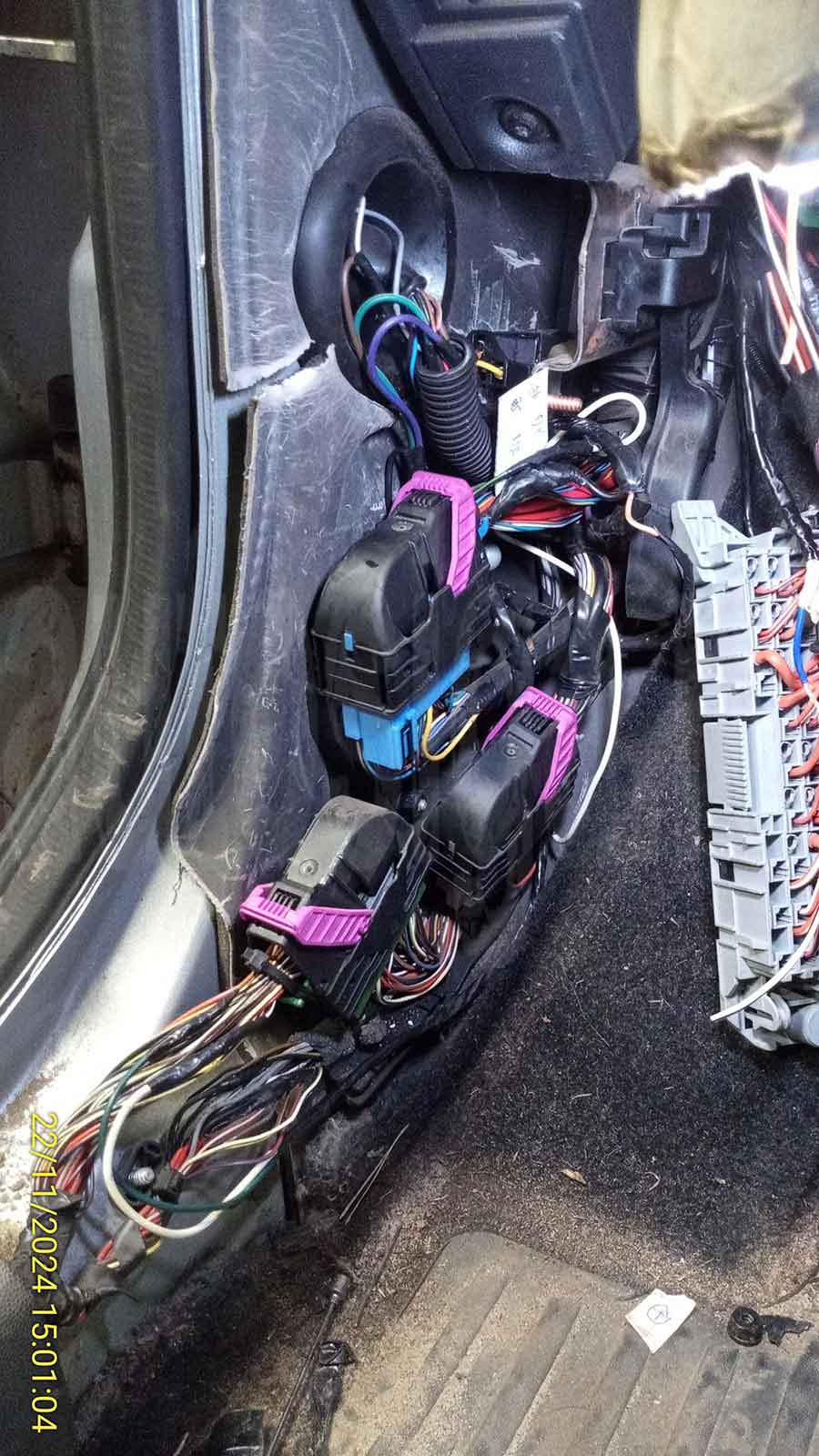

Opel Meriva 2008: разбор салона, разъёмы кик-панели

Подключаемся в левой кик-панели к поворотам, концевикам дверей, багажника, центральному замку. Можно тут же заблокировать бензонасос.

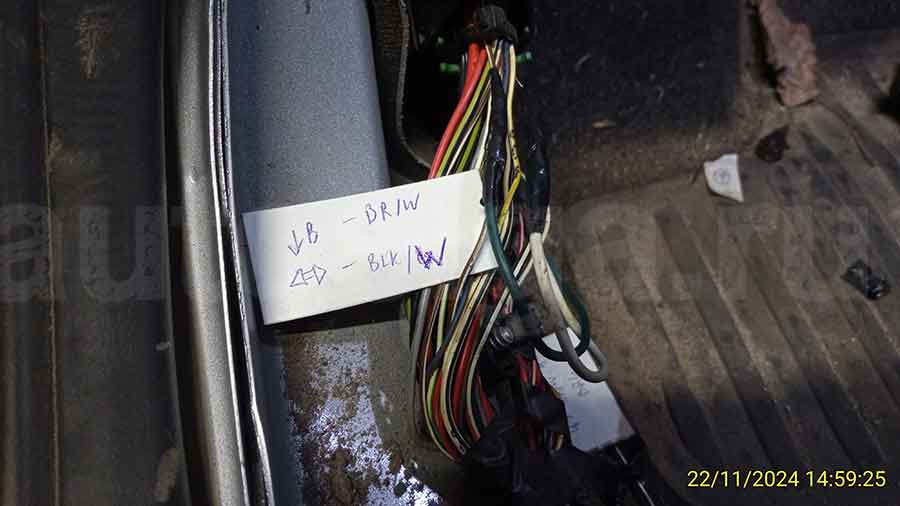

Opel Meriva 2008: подключение к багажнику
Багажник – коричневый/белый

Opel Meriva 2008: подключение к поворотнику, бензонасосу

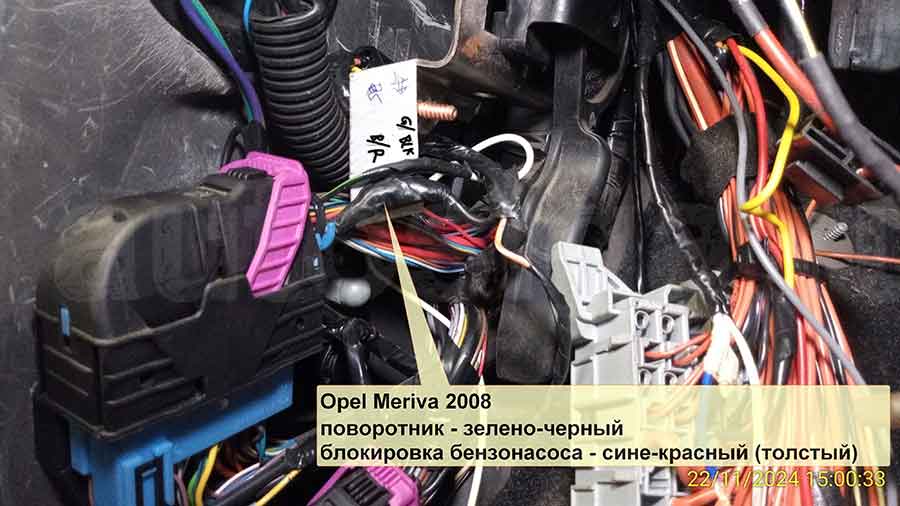

Поворотник 1 – зелёный/чёрный, бензонасос – синий/красный толстый

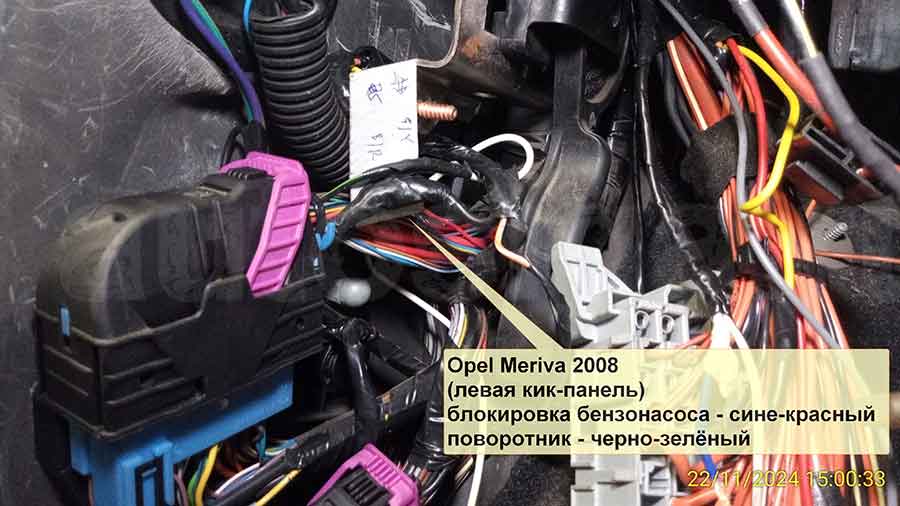

Opel Meriva 2008: подключение к поворотнику
Поворотник 2 – чёрный/зелёный

Opel Meriva 2008: подключение к концевику дверей и центральному замку

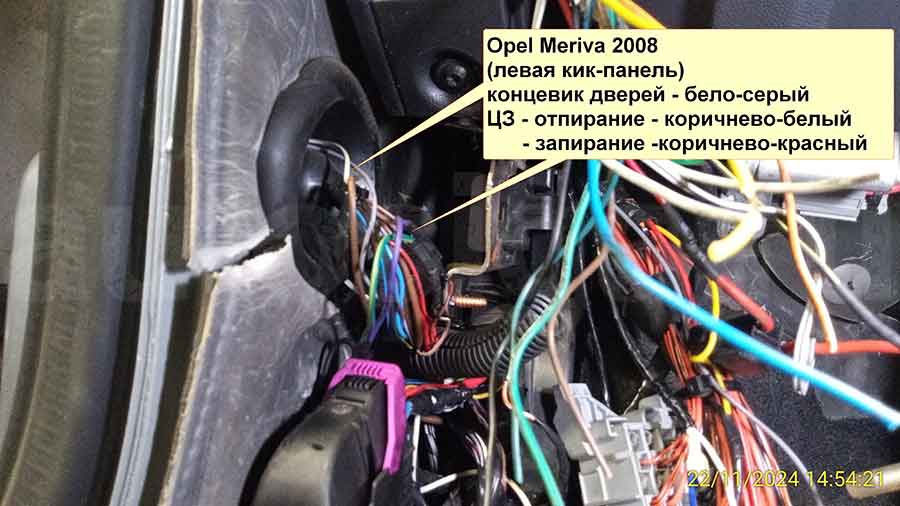

Концевик дверей – белый/серый, центральный замок – коричневый/белый (отпирание) и коричневый/красный (запирание)

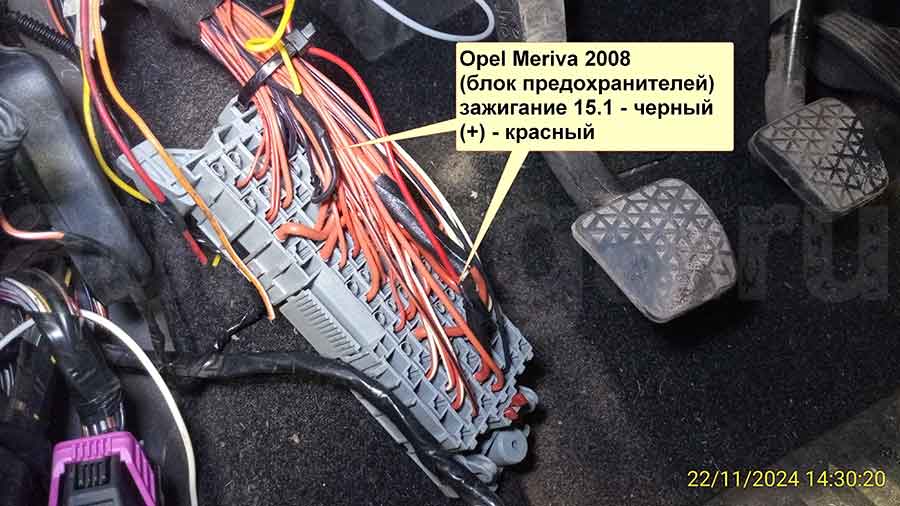

Opel Meriva 2008: блок предохранителей
Зажигание – чёрный, +12В – красный

К ручному тормозу тащим провод прямо к ручнику. В разрыв провода ручника ставим диод.

Opel Meriva 2008: ручник

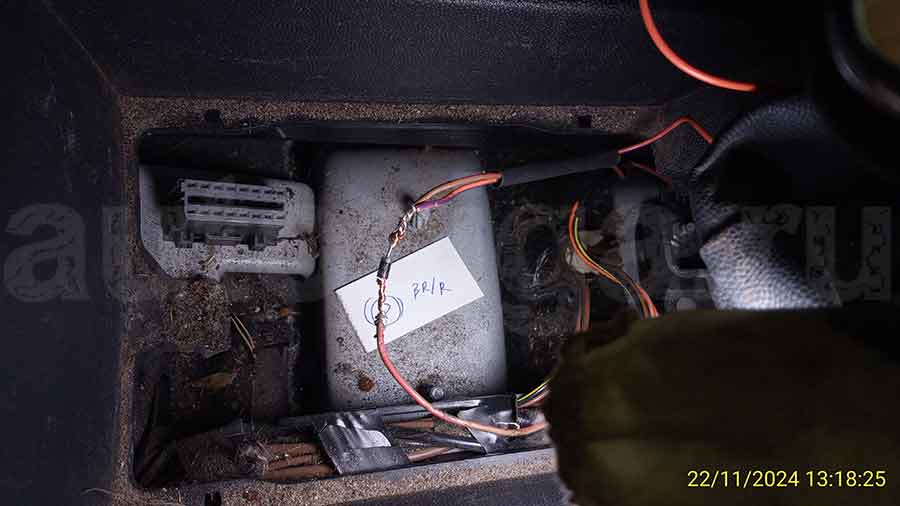

Ручник – коричневый/красный

К силовым подключаемся на замке зажигания. Там же петля обходчика иммобилайзера.

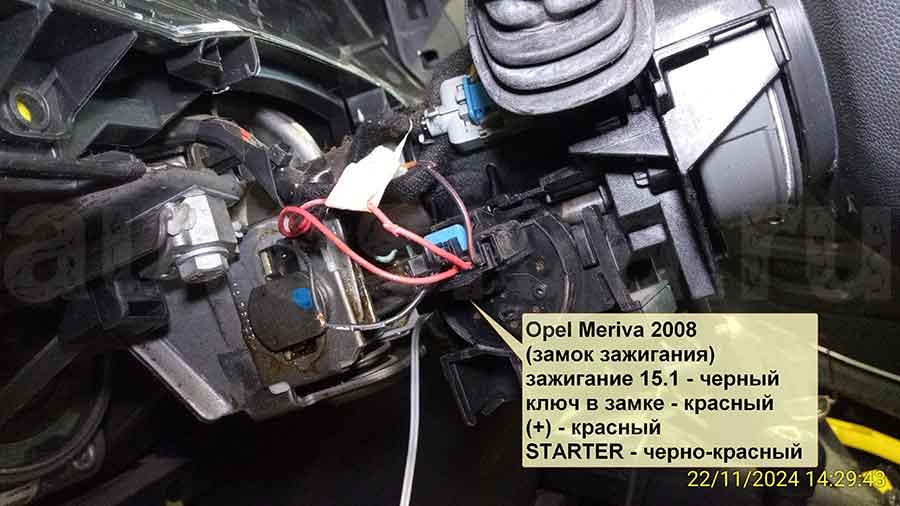

Opel Meriva 2008: силовые цепи
Зажигание – чёрный, ключ в замке – красный, +12В – красный, стартер – чёрный/красный

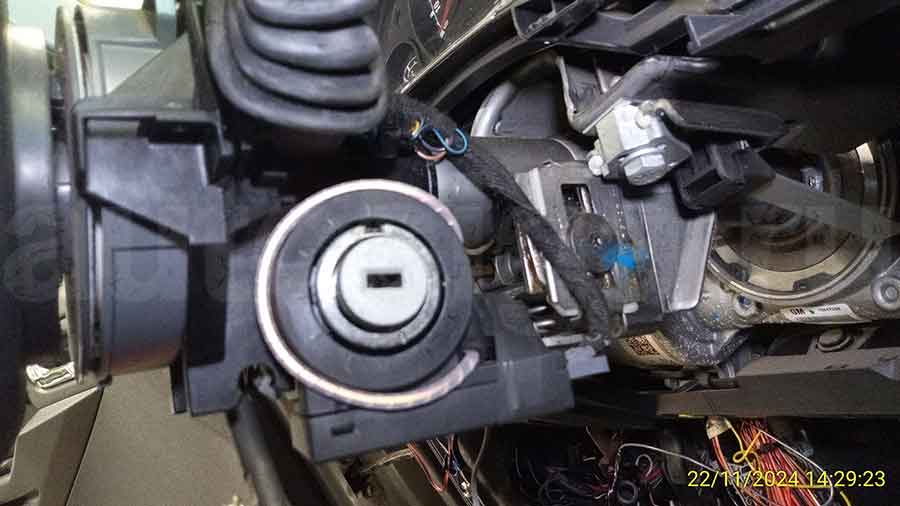

Opel Meriva 2008: обход иммобилайзера
Антенна обходчика штатного иммобилайзера

Под капотом подключаемся к контролю заведённого двигателя и устанавливаем свой концевик капота.

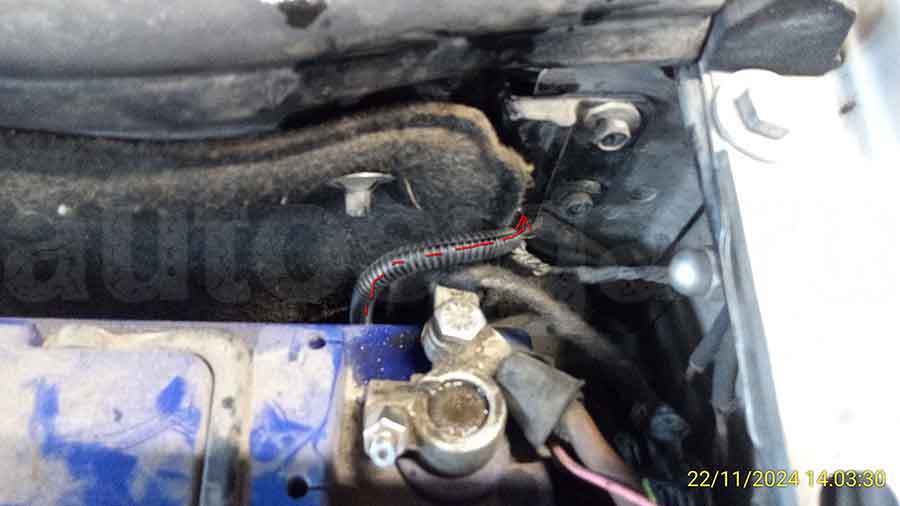

Opel Meriva 2008: переход из салона под капот
Проход под капот из салона

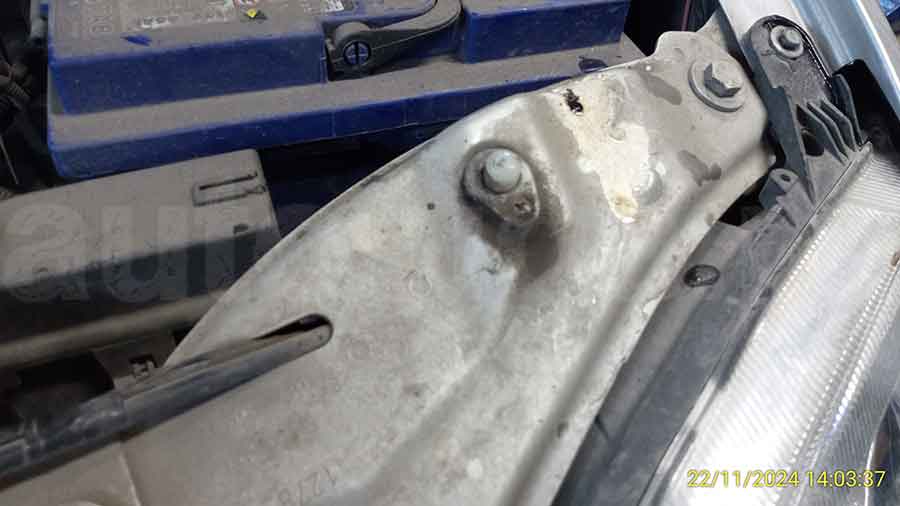

Opel Meriva 2008: концевик капота
Установленный концевик капота

Opel Meriva 2008: контроль заведённого двигателя

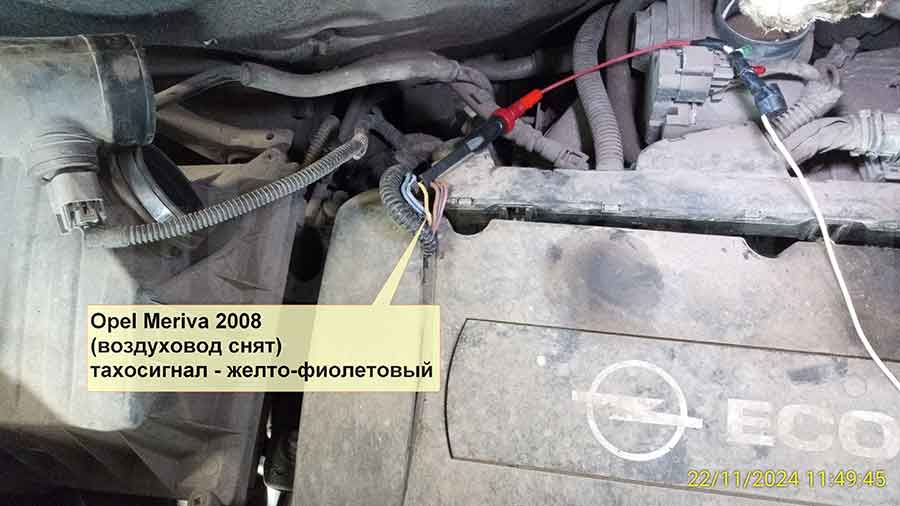

Тахосигнал – жёлтый/фиолетовый
