Фото точек подключения сигнализации на Mitsubishi i 2010

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Mitsubishi i 2010

Силовые цепи:
+12 – красный
АСС – синий
IGN – белый
IGN2 – зеленый
Starter – чёрный

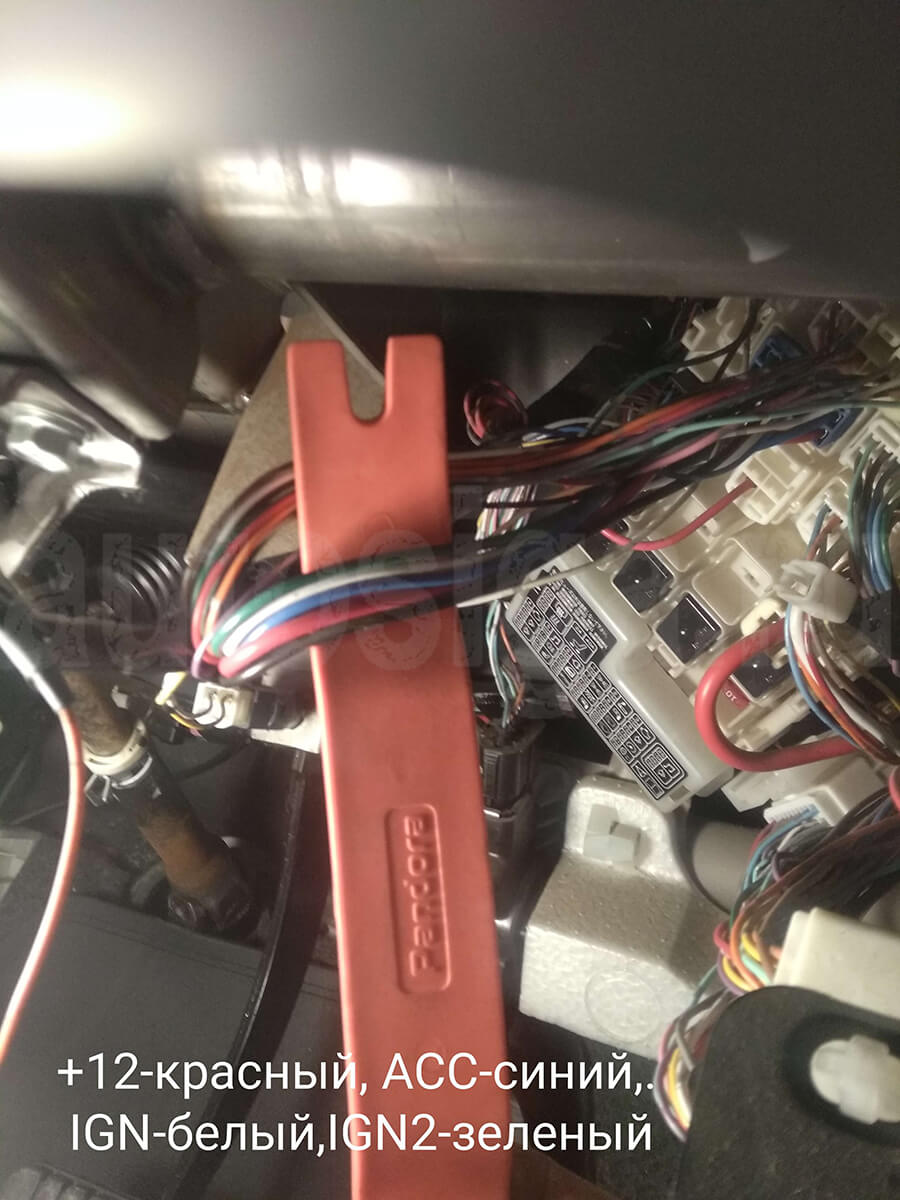

Силовые цепи Mitsubishi i 2010

Стартер Mitsubishi i 2010

Центральный замок (-) – коричневый (закрыть) и розовый (открыть) в правой кик панели; можно отрезать или подключить перекидкой.

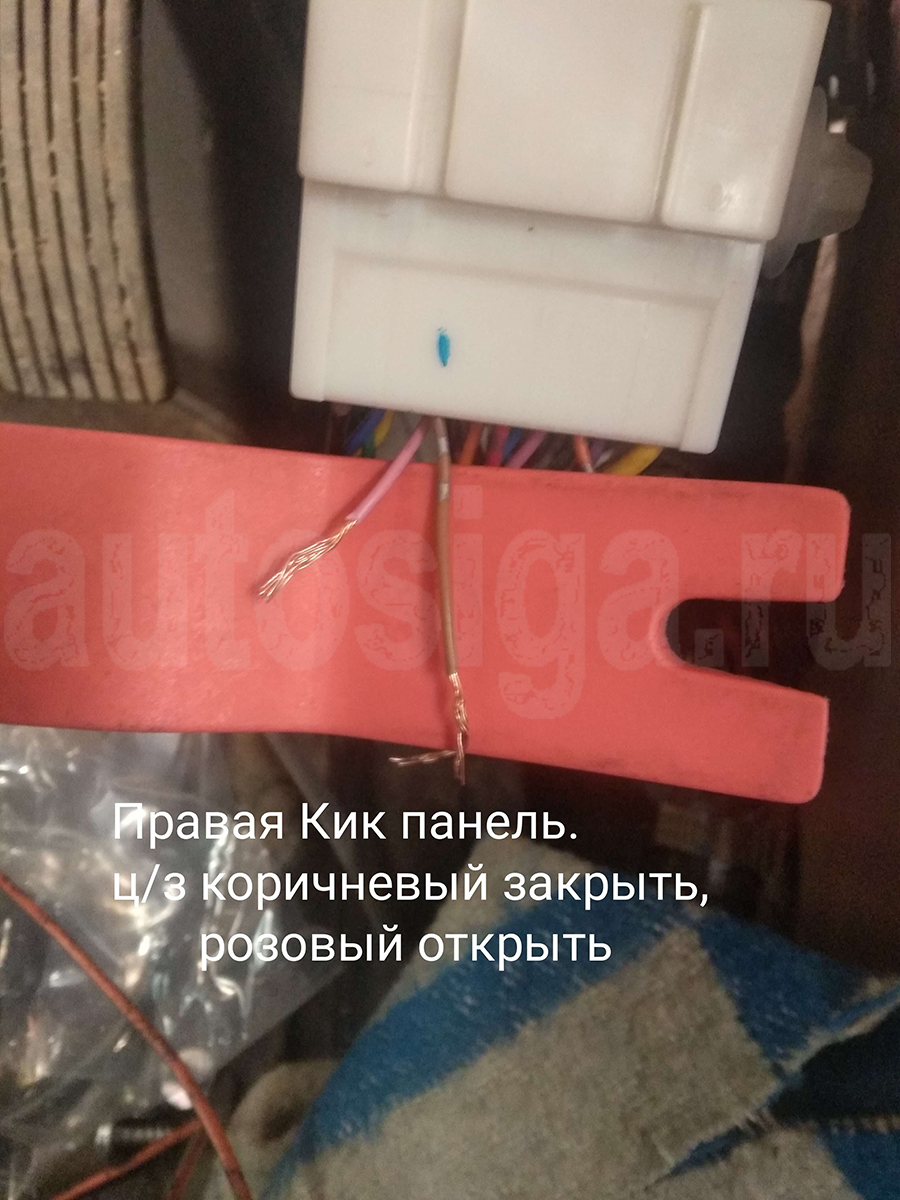

Центральный замок Mitsubishi i 2010

Тормоз – белый.

Тормоз Mitsubishi i 2010

Поворотники – голубой и синий на блоке предохранителей в белом разъёме.

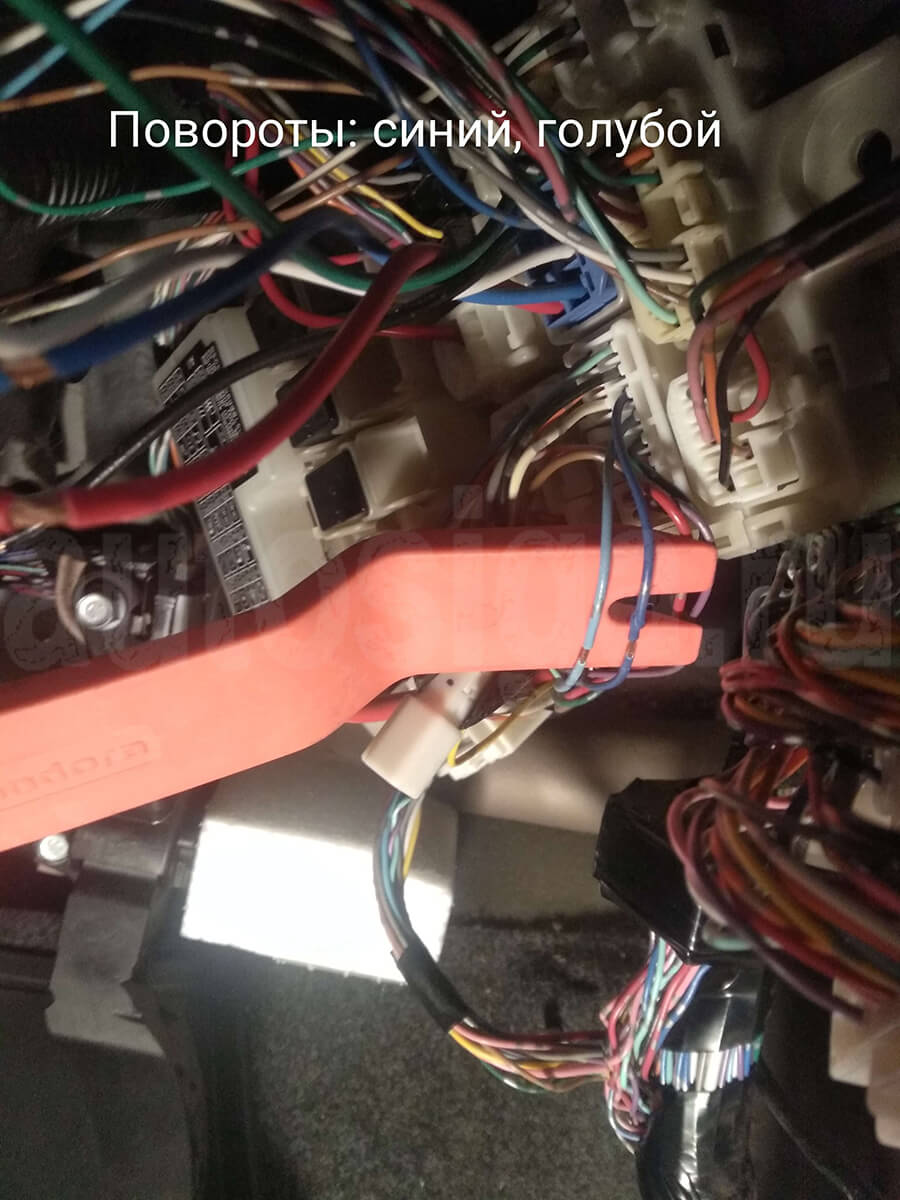

Повороты Mitsubishi i 2010

Концевик водительской двери – салатовый в пороге водителя
Концевик задних дверей – серый в пороге водителя
Концевик переднего пассажира – коричневый в пороге пассажира

Концевики водителя и задних дверей Mitsubishi i 2010

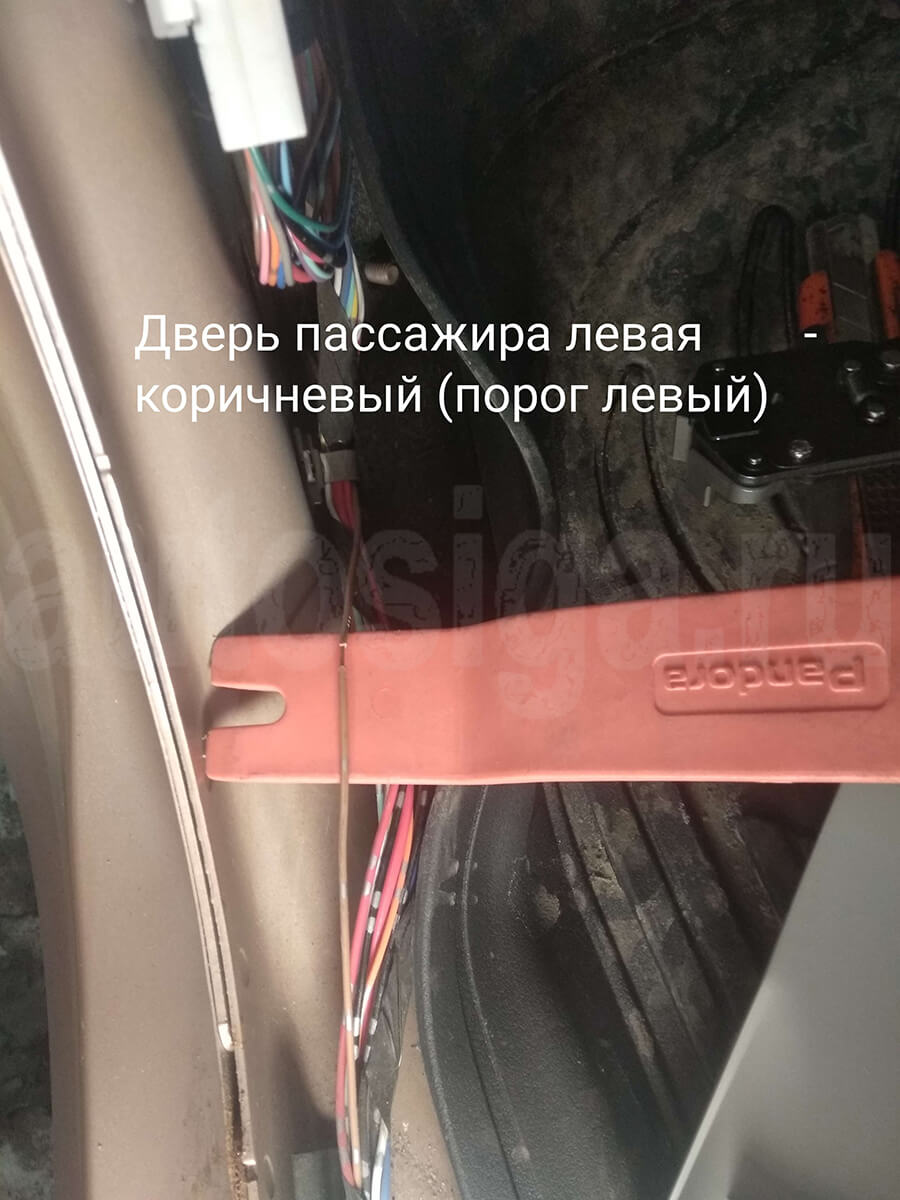

Концевик пассажирской двери Mitsubishi i 2010

Бензонасос – красный/чёрный

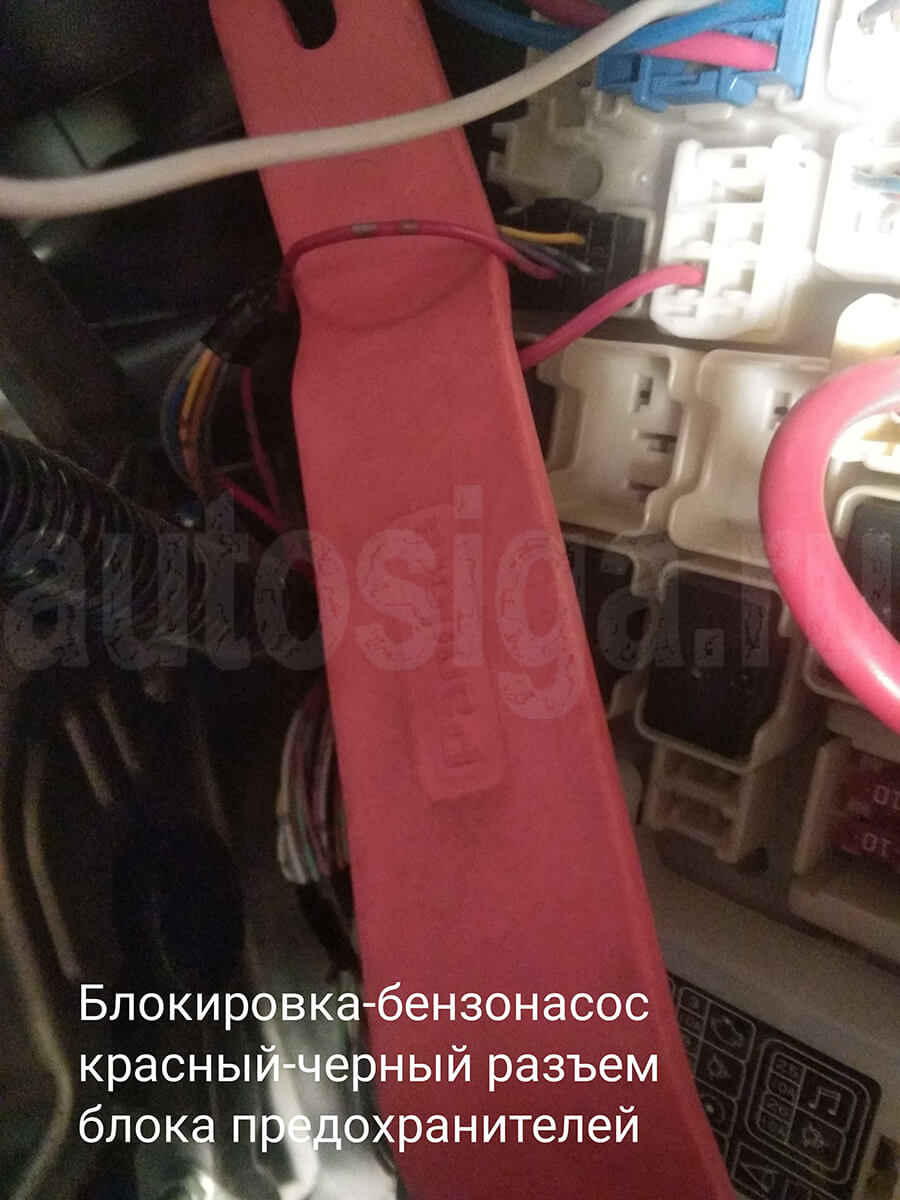

Бензонасос Mitsubishi i 2010

Johny Kuper

Комментарии

Добрый день, а где взять импульс с тахометра для запуска двигателя?
