Установка автосигнализации на Nissan Navara 2011-2015, дизель, ключ – обход иммобилайзера

Nissan Navara 2011-2015
Автомобиль Nissan Navara 2011-2015

К can подключаемся на OBD:
can-h – pin 6, синий
can-l – pin 14, розовый

По CAN Starline:

  • концевики дверей;
  • тормоз;
  • ручник;
  • парковка;
  • центральный замок;
  • зажигание;
  • заведённый двигатель;
  • обход штатного иммобилайзера.

На замке зажигания подключаем силовые провода для автозапуска.

Nissan Navara 2013. Разъём на замке зажигания
Разъём замка зажигания

Nissan Navara 2013. Силовые провода.
+12В – зелёный, стартер 1 – серый, стартер 2 – салатовый, зажигание 1 – чёрный, зажигание 2 – красный

Справа от рулевой колонки на BCM подключаемся к аварийке. Там же есть провода управления центральным замком и светодиодом штатной охранной системы на панели.

Nissan Navara 2013. Аварийка, цз, сид штатки.
аварийка (-) – голубой, светодиод (-) – зелёный, центральный замок (-) – серый (открыть) и оранжевый (закрыть)

Во время автозапуска на панели приборов мигает лампочка штатного иммобилайзера. Чтобы этого избежать порвите её провод с помощью реле, подключенного к дополнительному каналу. Например, таким: минус при успешном автозапуске, исчезающий при выключении зажигания.

Под капотом устанавливаем сирену, концевик и подключаемся к проводам стартера.

Nissan Navara 2013. Концевик капота.
переход (вид со стороны капота) и установленный концевик капота

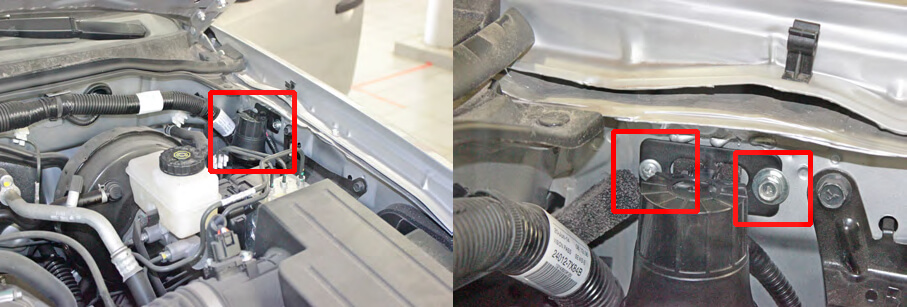

Nissan Navara 2013. Сирена.
возможное место установки сирены и её крепление

На блоке IPDM подключаемся к стартеру.

Внимание! Если не сделать это подключение, то стартер при дистанционных запусках включаться не будет. Это верно в том случае, если обход иммобилайзера сделан по can!

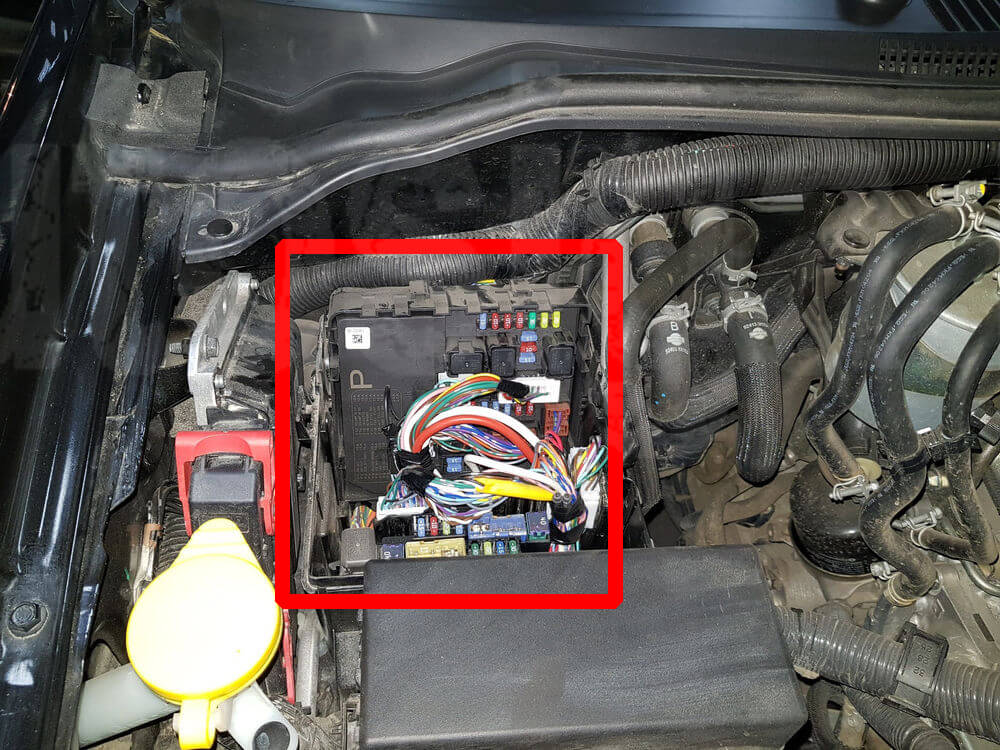

Nissan Navara 2013. Блок IPDM под капотом.
блок IPDM под капотом

В этом блоке делаем монтаж, согласно нижеприведённым фотографиям и схеме.

Nissan Navara 2013. Схема подключения стартера.
возможная схема подключения стартера для автозапуска на Nissan Navara 2011-2015 для АКПП

Nissan Navara 2013. Разъём для подключения стартера.
нужный нам разъём

Nissan Navara 2013. Подключение втягивающего стартера.
стартер с замка зажигания – серый, втягивающее стартера – белый

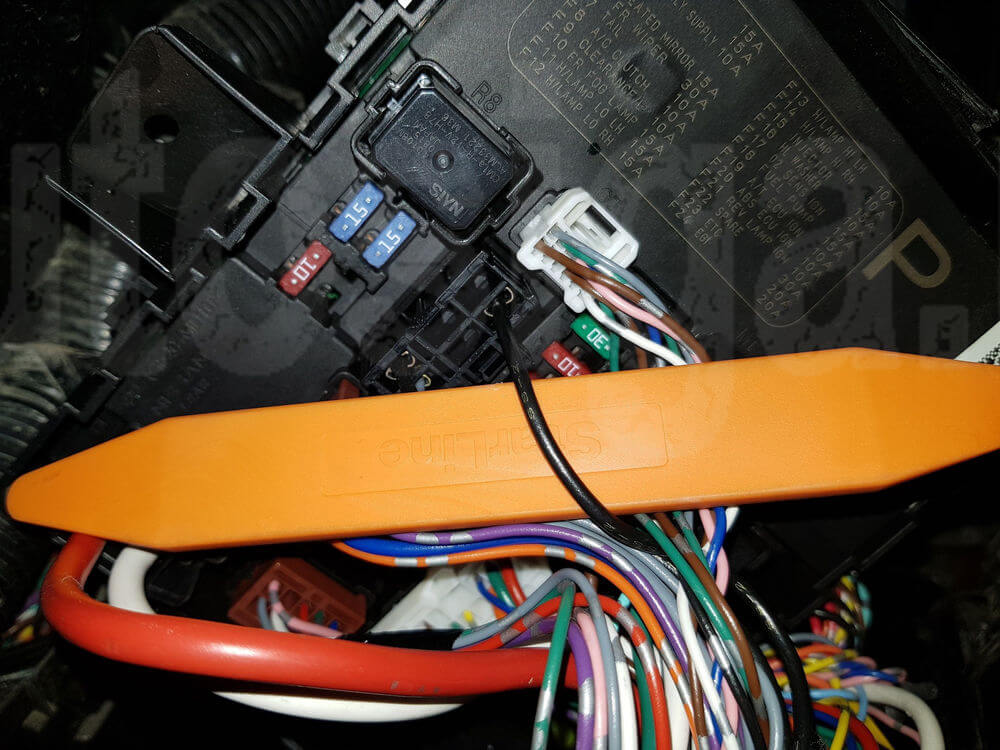

Nissan Navara 2013. Масса.
масса – чёрный

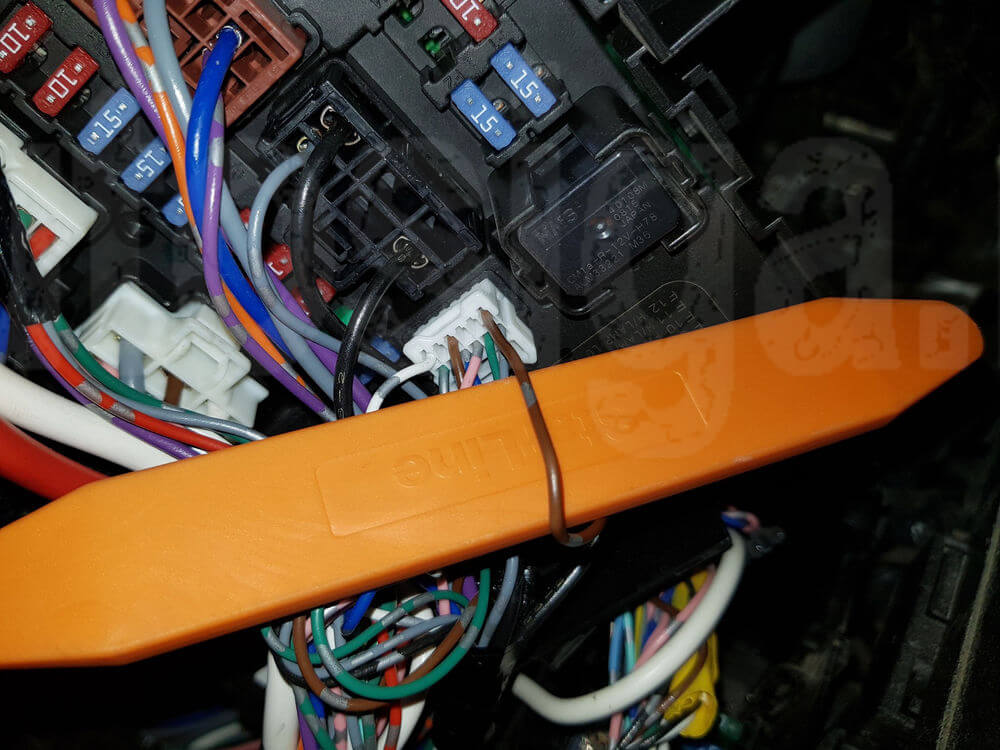

Nissan Navara 2013. Нейтраль.
нейтраль на Nissan Navara с АКПП – коричневый
