Установка автосигнализации с автозапуском на Kia Soul 2012

Автор Марат

Проход салон-капот, левая сторона

Место под установку концевика капота

Концевик капота

Провода форсунки

Подключение к проводам форсунок – сигнал "двигатель запущен"

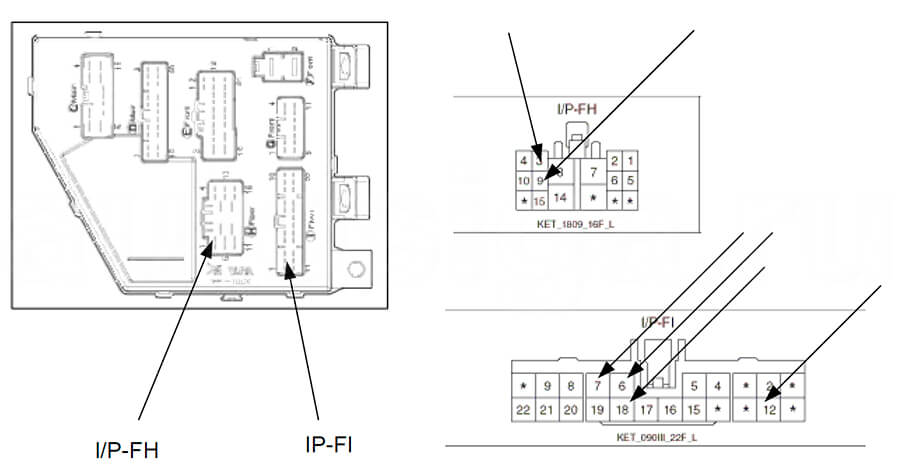

Распределительная коробка в салоне (блок предохранителей)

ЦЗ запирание – коричневый[I/P-FH]-3 (блок предохранителей)
ЦЗ отпирание – зелёный[I/P-FH]-9 (блок предохранителей)

поворотник правый – синий[I/P-FI]-6 (блок предохранителей)
поворотник левый – зелёный[I/P-FI]-7 (блок предохранителей)
ручной тормоза – зелёный [I/P-FI]-12 (блок предохранителей)
отпирание багажника силовое – синий [I/P-FI]-18 (блок предохранителей)

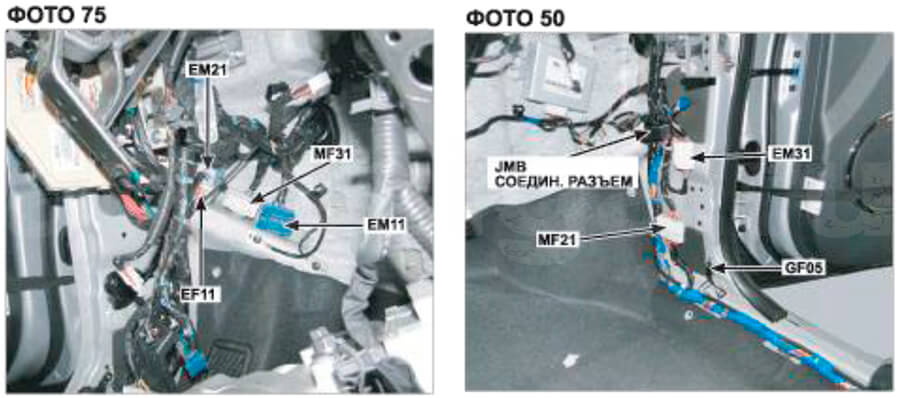

Кик-панели

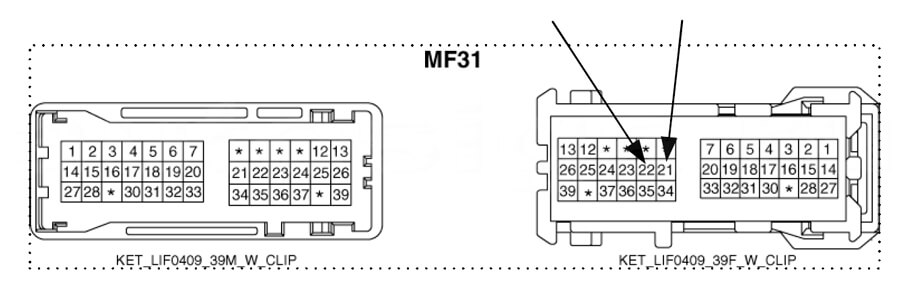

Разъём mf31 в левой кик-панели

левая передняя дверь – коричневый [MF31]-21 (левая кик-панель)
левая задняя дверь – синий/красный [MF31]-22 (левая кик-панель)

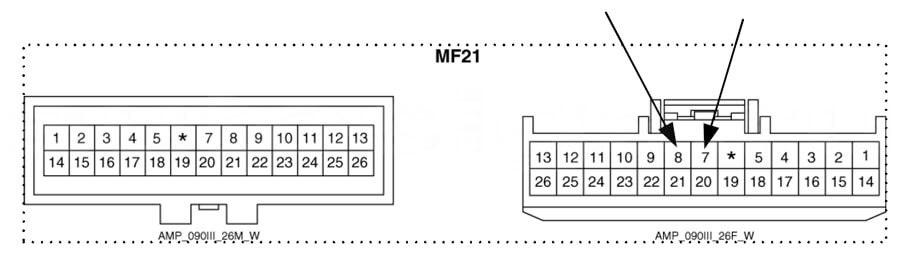

Разъём mf21 в правой кик-панели

правая передней дверь – серый/оранжевый [MF21]-8 (правая кик-панель)
правая задняя дверь – оранжевый [MF21]-7 (правая кик-панель)

Разъём mf11 в левой кик-панели

концевик багажника – оранжевый [MF11]-4 (левая кик-панель)

Разъём на педали тормоза

STOP-сигнал – красный/оранжевый [EGGG21]-1 (педаль тормоза)

Рулевая колонка, вид снизу

(+) – красный [M35]-2 (замок зажигания)
15.1 – розовый [M35]-4 (замок зажигания)
15.2 – белый [M35]-1 (замок зажигания)
АСС – желтый[M35]-6 (замок зажигания)
STARTER (если не нужно выжим.сцепл.) – синий[M35]-3 (замок зажигания)
ИММО – зелёный, жёлтый [M05] -1,-2 в разрыв любого

Педаль сцепления

STARTER – розовый [EGGG79]-2 (педаль сцепления)
