Установка автосигнализации на Kia Soul 3 (SK3)/Kia Soul 3 GT Line 2019-2023, ключ, кнопка, АКПП, МКПП

Kia Soul SK3

Рассмотрим разные способы установки автосигнализации на Kia Soul 2019-2023 годов выпуска в различных комплектациях этого авто: механика, автомат, ключ, кнопка запуска.

Можно все подключения автосигнализации делать с правой стороны, а можно и с левой.

Разбор салона при установке сигнализации со стороны пассажира (справа)

Снять накладку порога двери переднего пассажира и правой кик-панели (крепление на защёлках). Отсоединить ограничитель открытия перчаточного ящика и снять его, освободив фиксаторы. Затем снять правую боковую накладку передней панели (на защёлках).

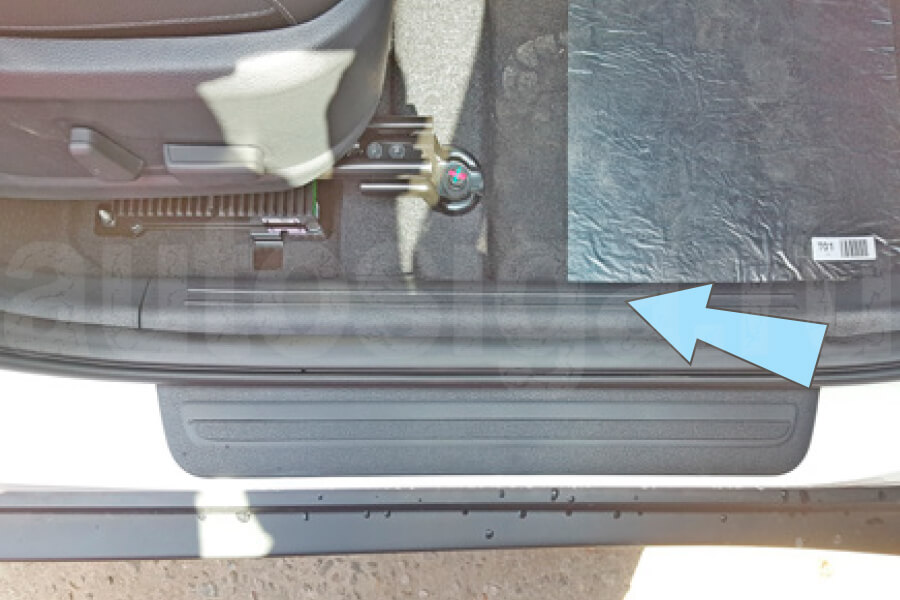

Накладка порога двери пассажира
Накладка порога двери пассажира

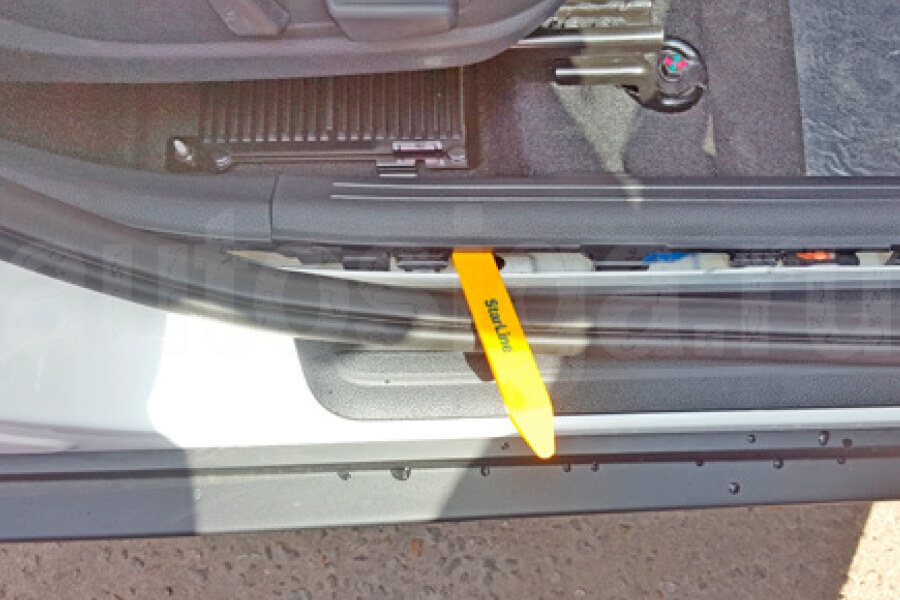

Киа Соул 2019-2023 Снять накладку порога двери пассажира
Снять накладку порога двери пассажира

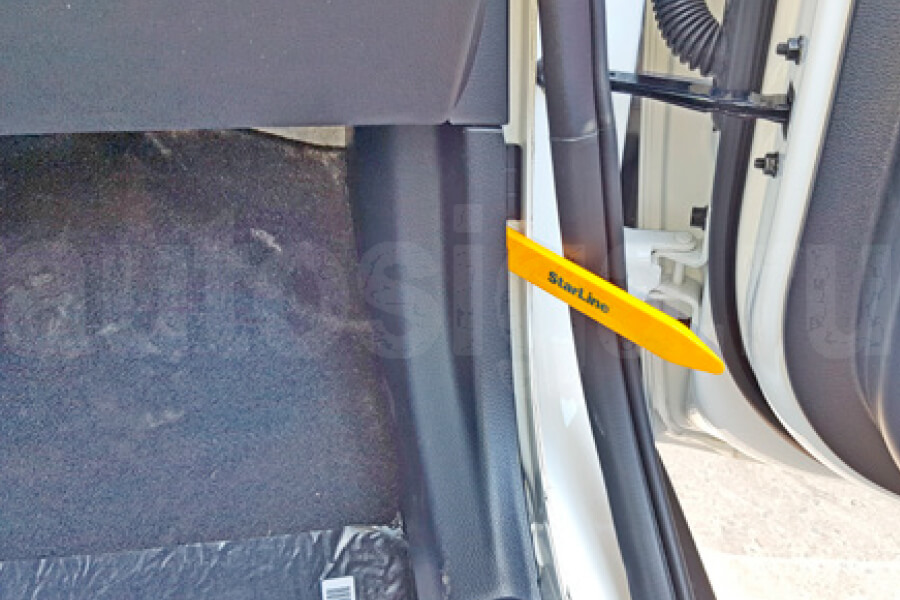

Киа Соул 2019-2023 Снять накладку кик-панели пассажира
Снять накладку правой кик-панели

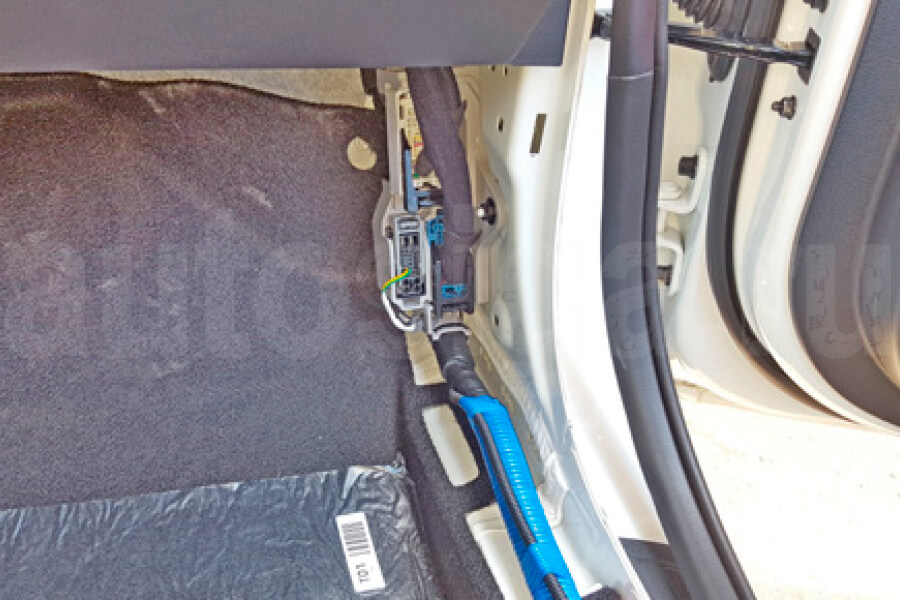

Киа Соул 2019-2023 Накладка правой кик-панели снята
Накладка правой кик-панели снята

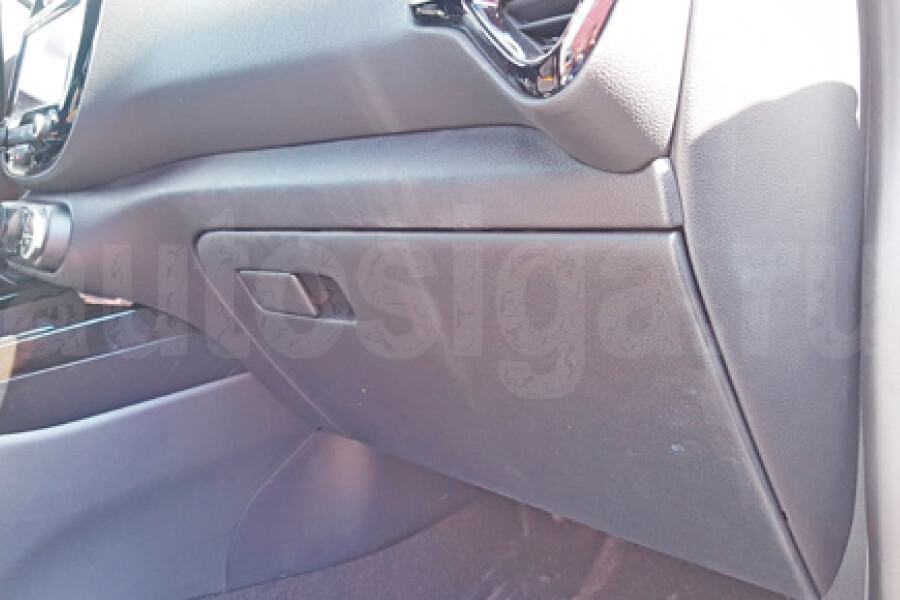

Киа Соул 2019-2023 Бардачок
Перчаточный ящик. Общий вид

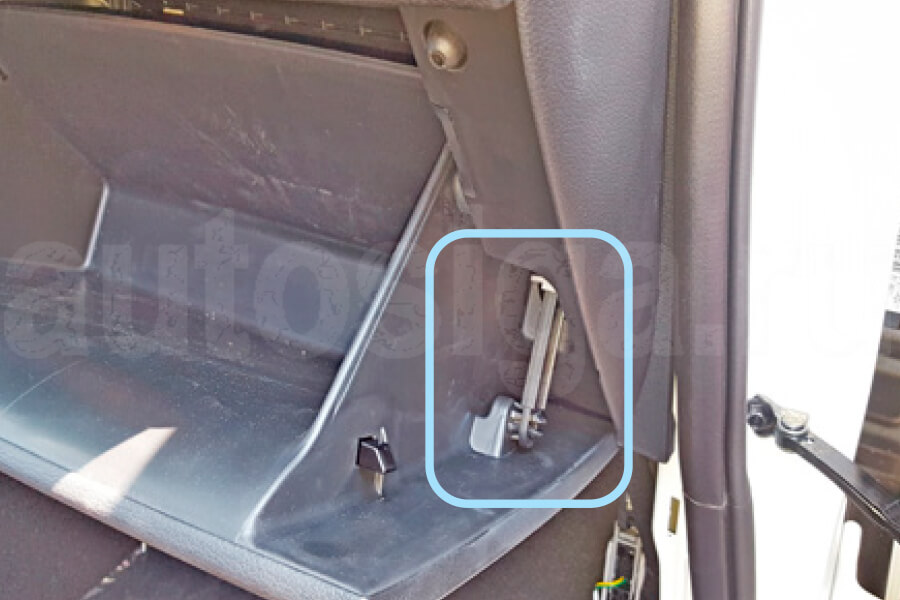

Киа Соул 2019-2023 Бардачок, ограничитель
Ограничитель открытия перчаточного ящика

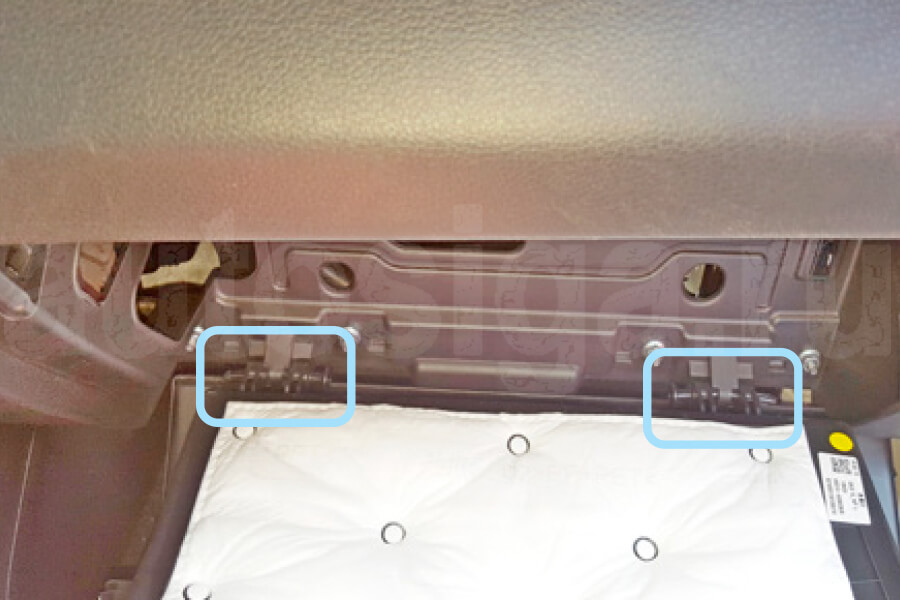

Киа Соул 2019-2023 Бардачок, фиксаторы крепления
Фиксаторы крепления перчаточного ящика

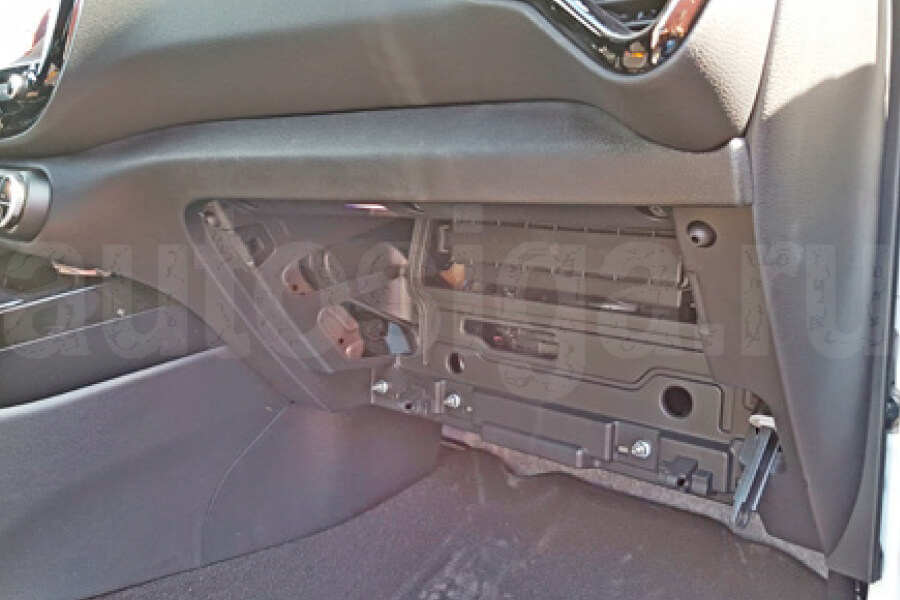

Киа Соул 2019-2023 Бардачок снят
Перчаточный ящик снят

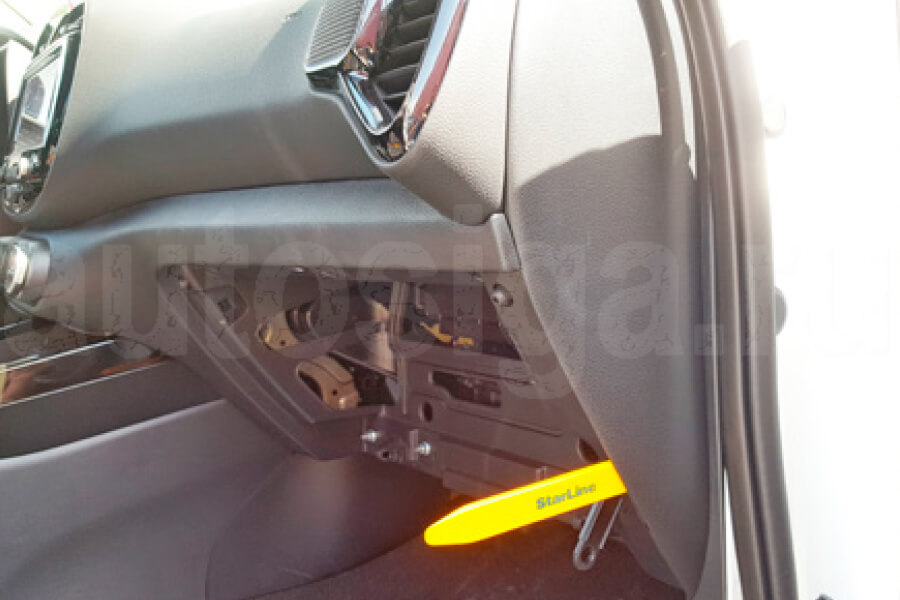

Киа Соул 2019-2023 Снять правую боковую накладку
Снять боковую накладку передней панели

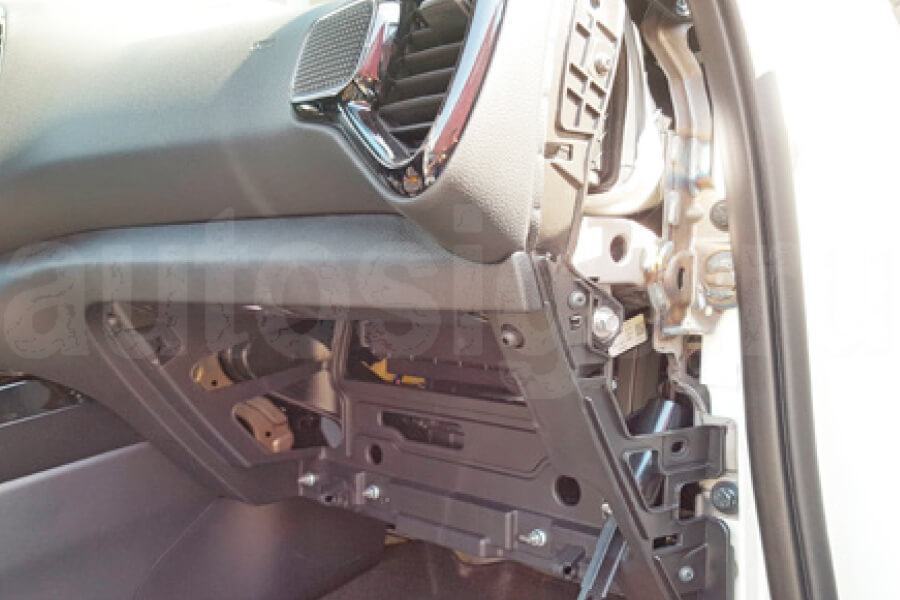

Киа Соул 2019-2023 Правая боковую накладка снята
Накладка снята

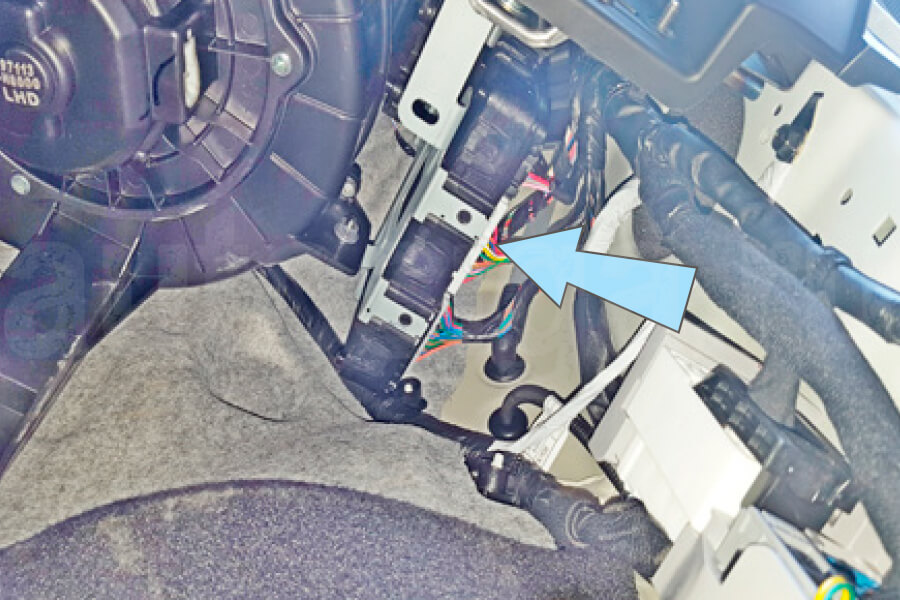

 Kia Soul 2019-2023 IBU
Местоположение блока IBU

Разбор салона при установке сигнализации со стороны водителя (слева)

Снять пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять накладку порога двери водителя и левой кик-панели (крепление на защёлках). Затем снять левую боковую накладку передней панели (на защёлках) и отвернуть два самореза за ней, отвернуть саморез крепления в нижней части накладки под рулевой колонкой и снять её (на защёлках).

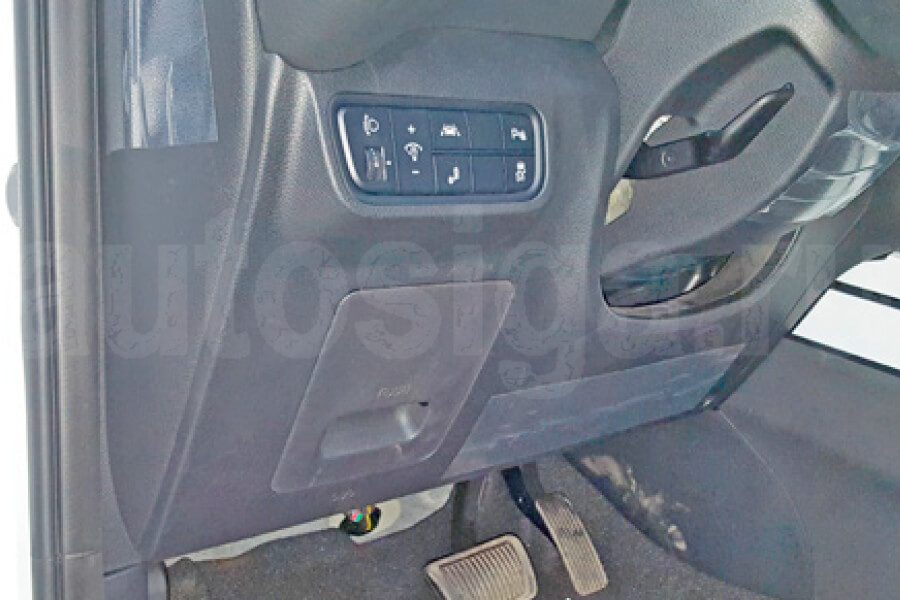

Kia Soul 2019-2023 подрулевая накладка
Пластиковая накладка под рулевой колонкой. Общий вид

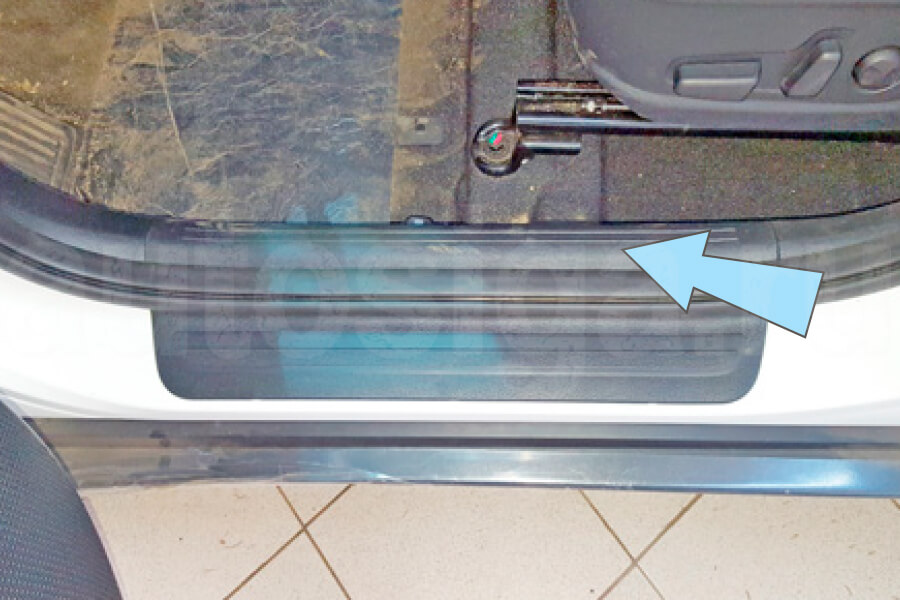

Kia Soul 2019-2023 Накладка порога двери водителя
Накладка порога двери водителя

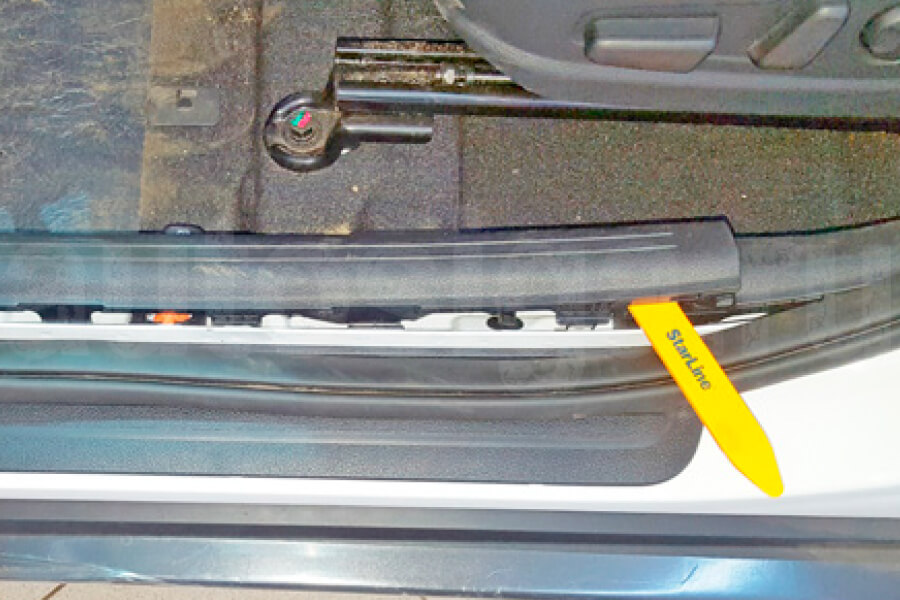

Киа Соул 2019-2023 Снять накладку порога двери водителя
Снять накладку порога двери водителя

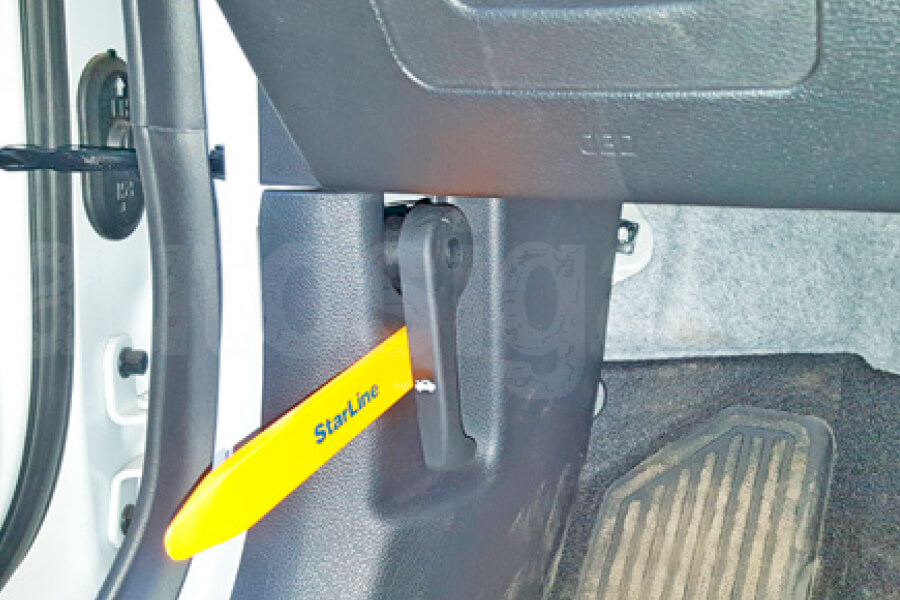

Киа Соул 2019-2023 Снять ручку открывания капота
Снять ручку открывания капота

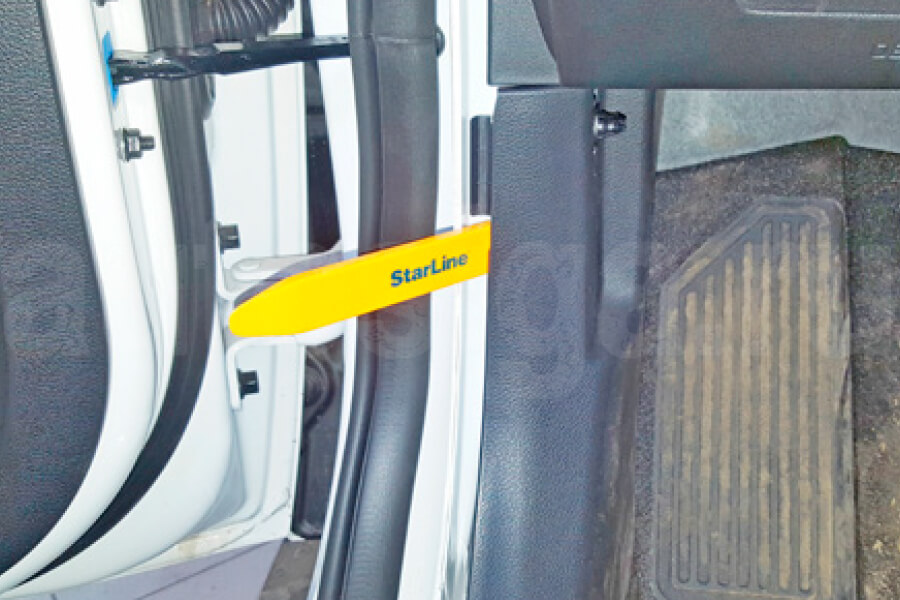

Киа Соул 2019-2023 Снять накладку кик-панели водителя
Снять накладку левой кик-панели

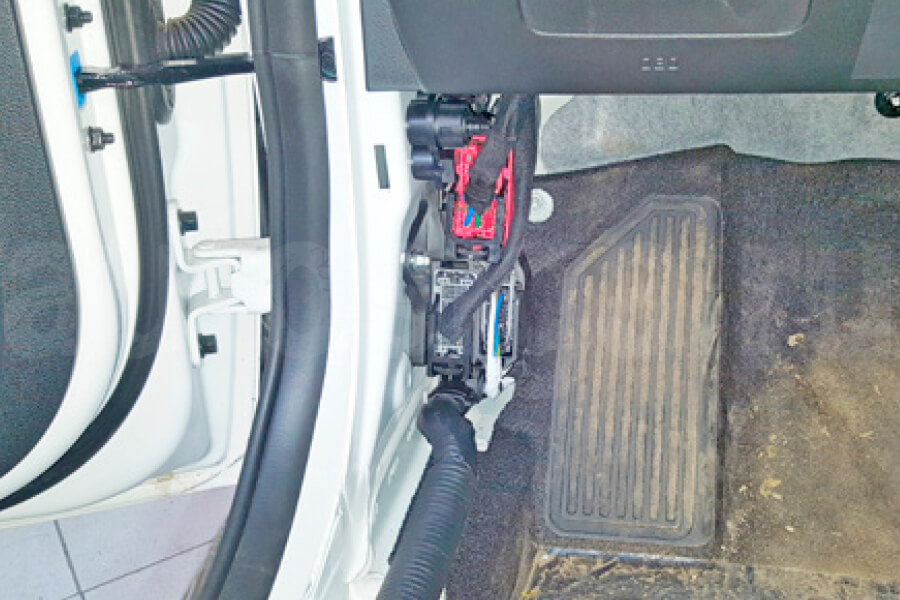

Киа Соул 2019-2023 Накладка левой кик-панели снята
Накладка левой кик-панели снята

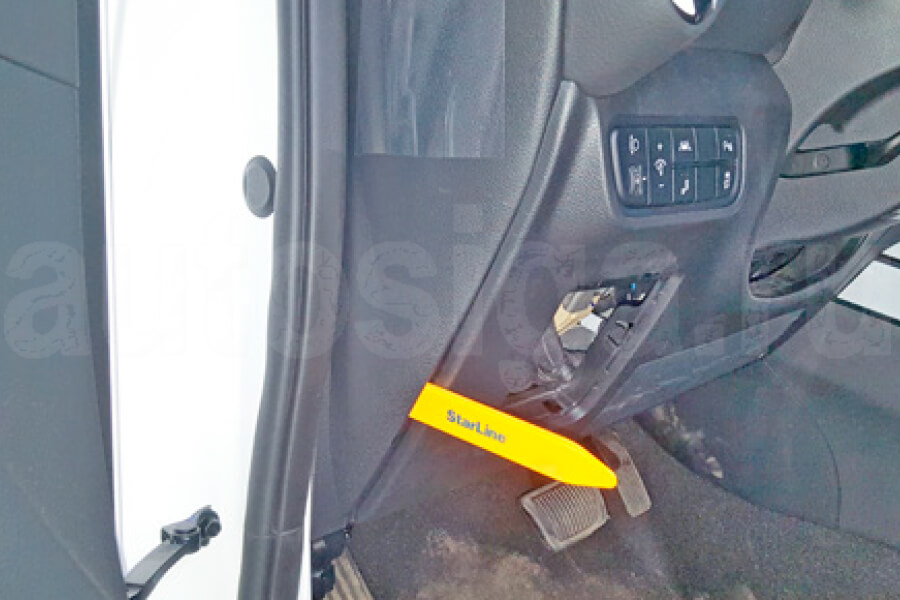

Киа Соул 2019-2023 Снять левую боковую накладку
Снять левую накладку передней панели

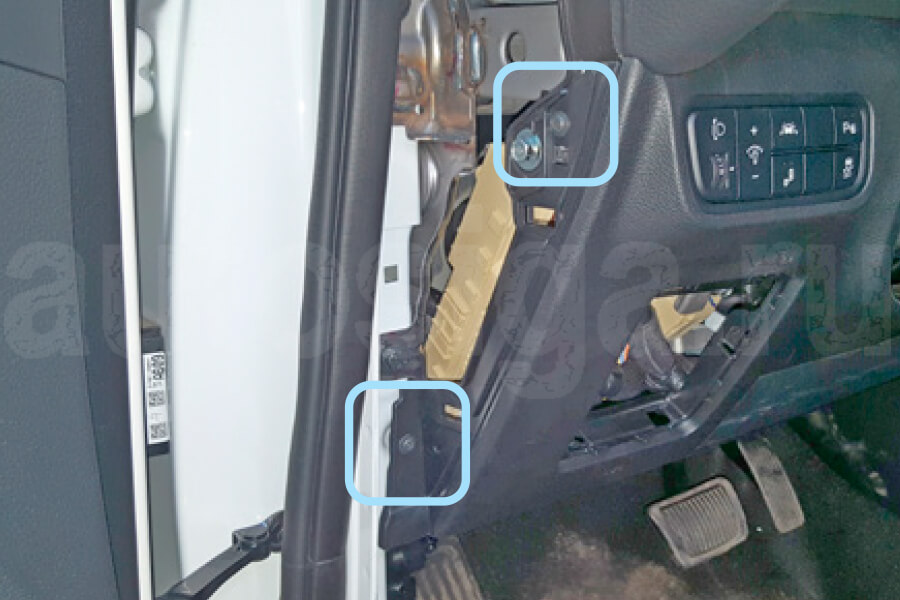

Киа Соул 2019-2023 Накладка снята
Накладка снята. Саморезы

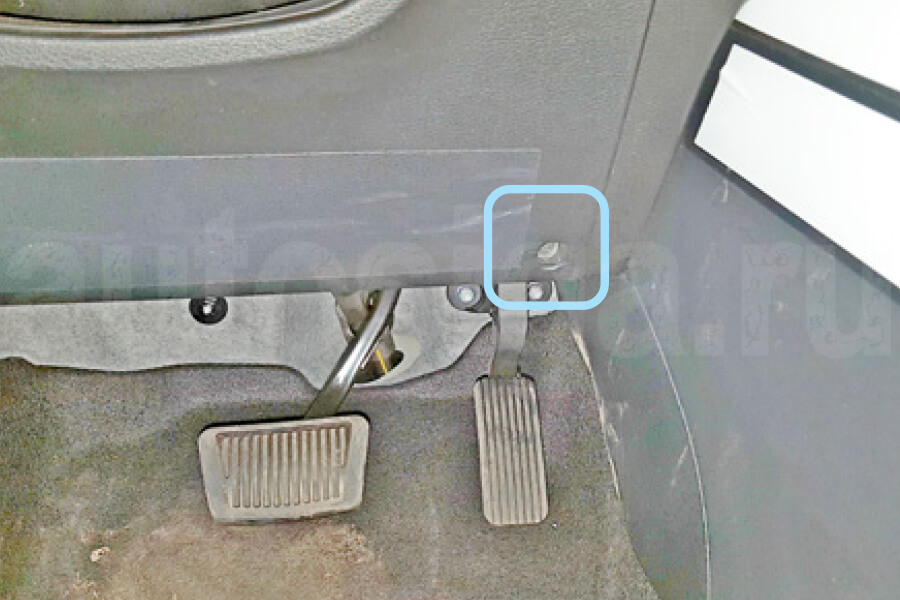

Киа Соул 2019-2023 Саморез крепления снизу накладки
Саморез крепления в нижней части пластиковой накладки под рулевой колонкой

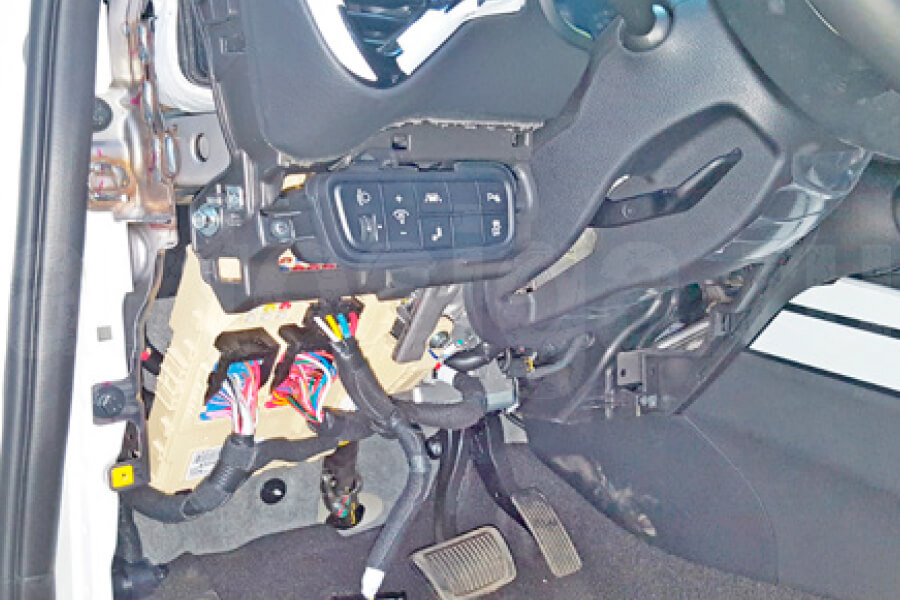

Киа Соул 2019-2023 Подрулевая накладка снята
Пластиковая накладка под рулевой колонкой снята

Для доступа к жгутам разъёмов на задней стороне монтажного блока предохранителей снять блок кнопок слева от рулевой колонки (крепление на трёх саморезах и защёлке), затем отвернуть две гайки и болт крепления монтажного блока и снять его.

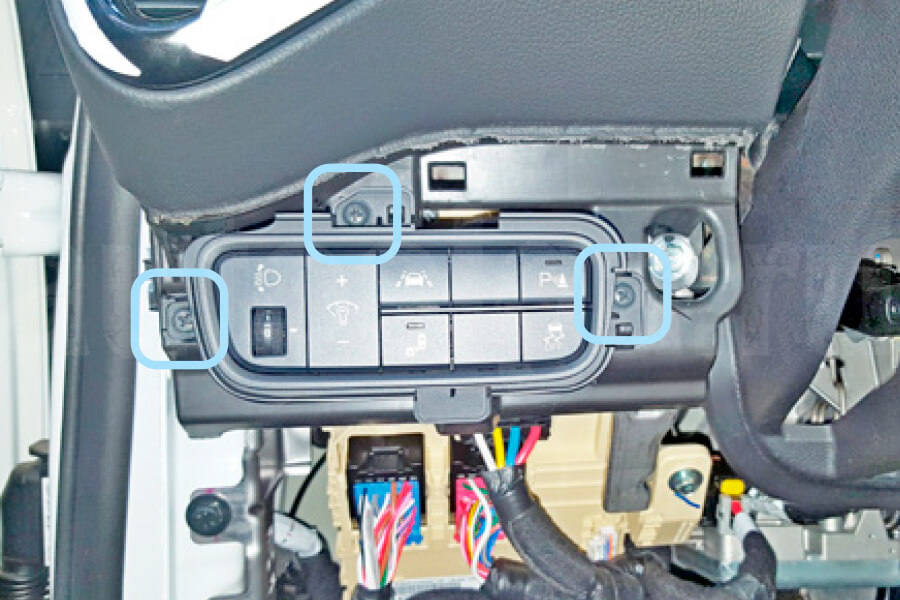

Киа Соул 2019-2023 Саморезы крепления блока кнопок
Саморезы крепления блока кнопок

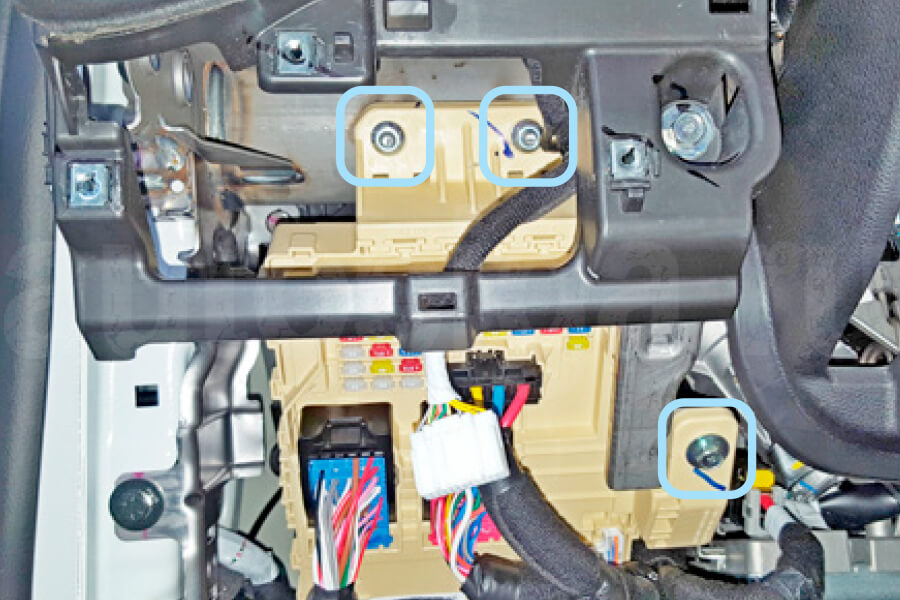

Киа Соул 2019-2023 Крепление монтажного блока
Крепление монтажного блока

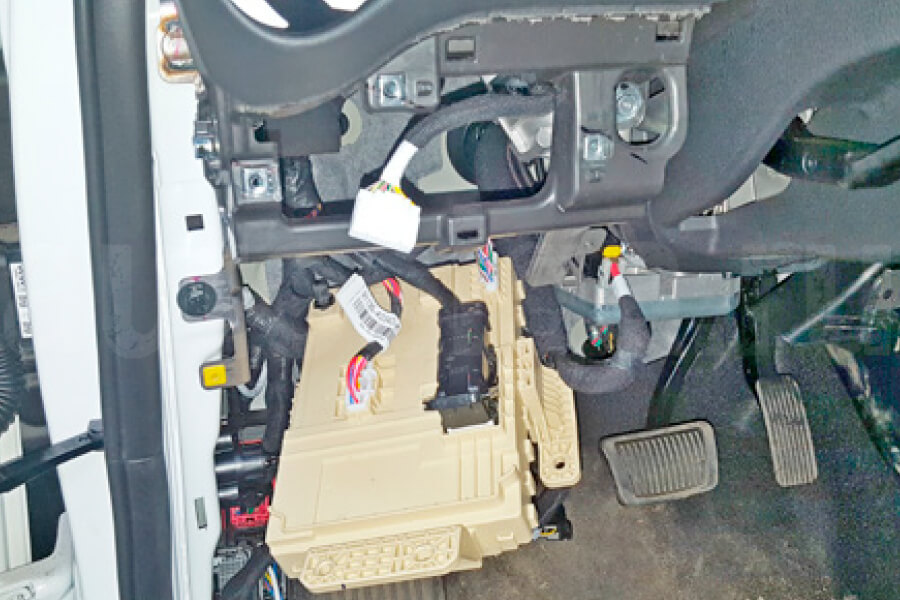

Киа Соул 2019-2023 Блок ICU снят
Монтажный блок предохранителей снят

Размещение блока сигнализации, сирены и датчика температуры

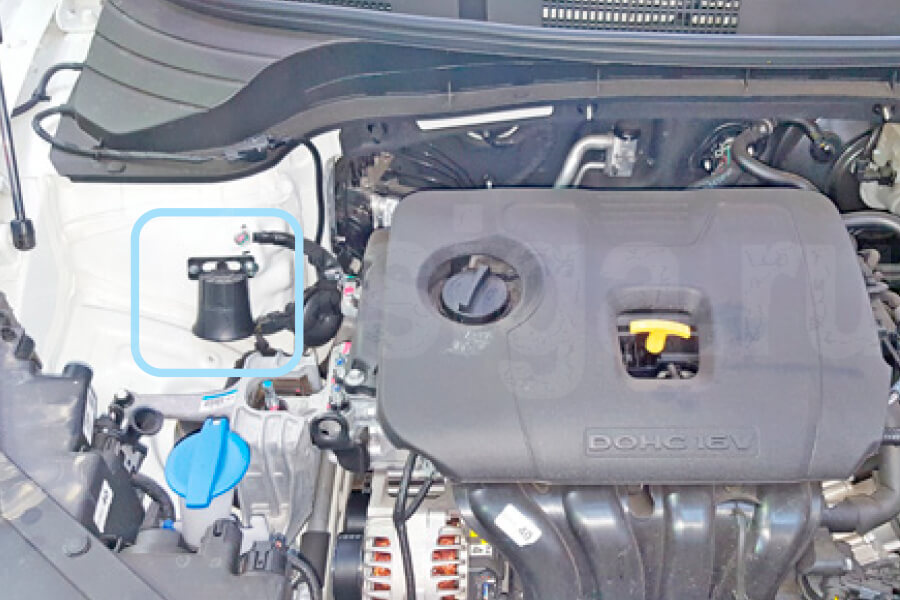

Киа Соул 2019-2023 Установка сирены
Возможное место установки сирены

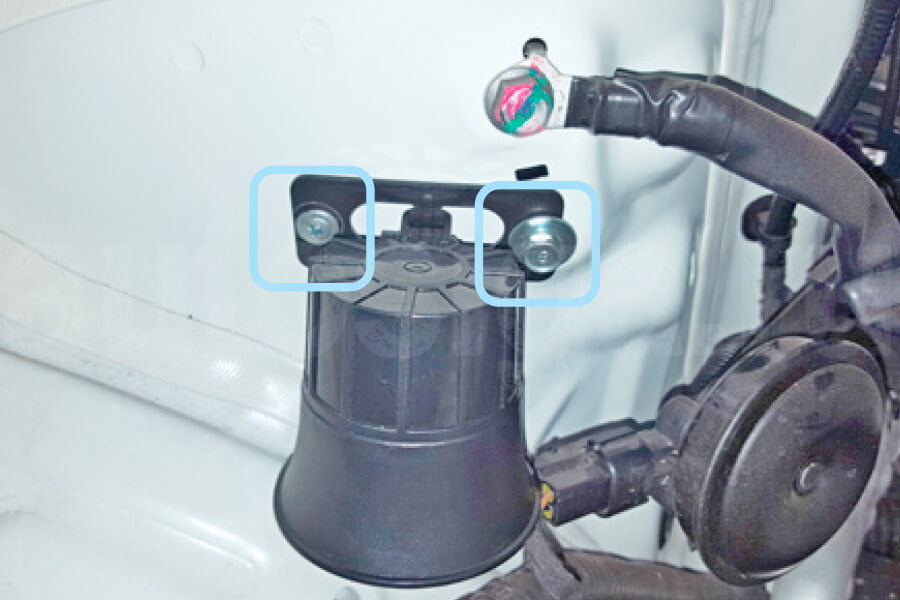

Киа Соул 2019-2023 Крепление сирены
Крепление сирены

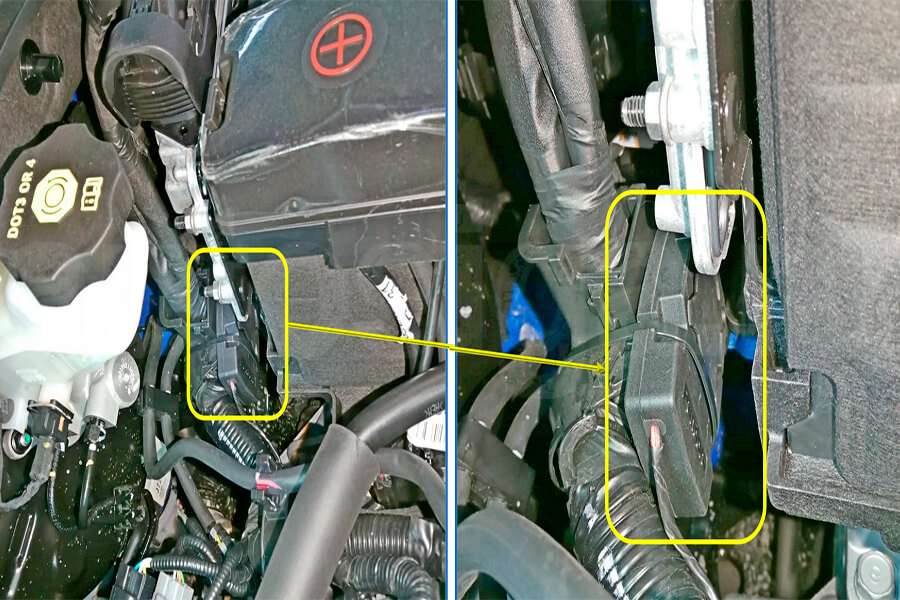

Киа Соул 2019-2023 Установка пьезосирены
Возможное место установки пьезосирены

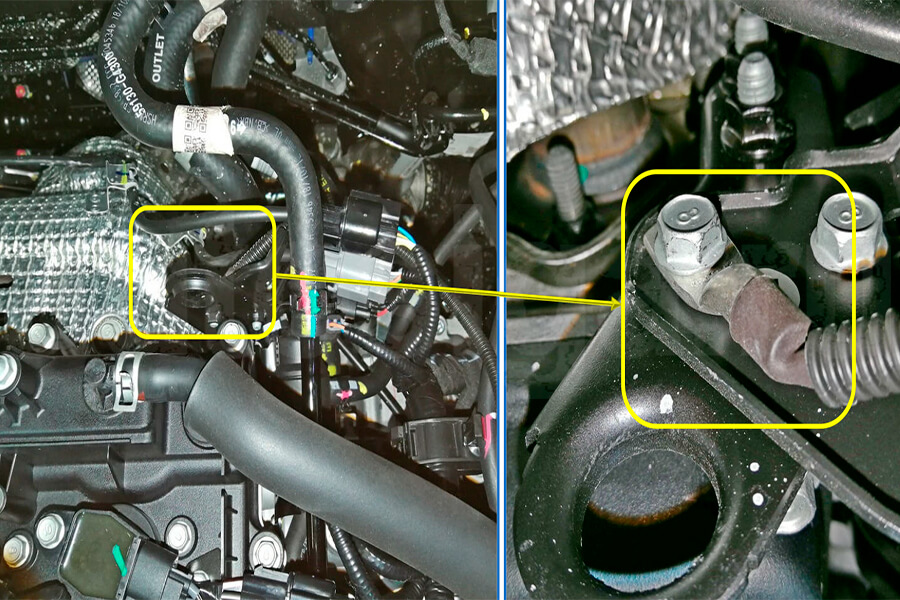

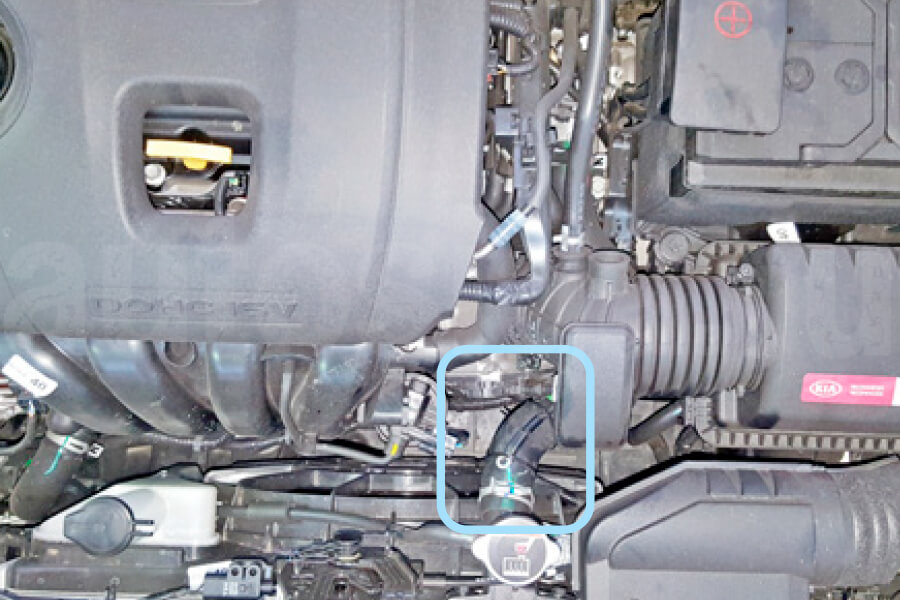

Киа Соул 2019-2023 Установка датчика температуры
Место установки датчика температуры двигателя

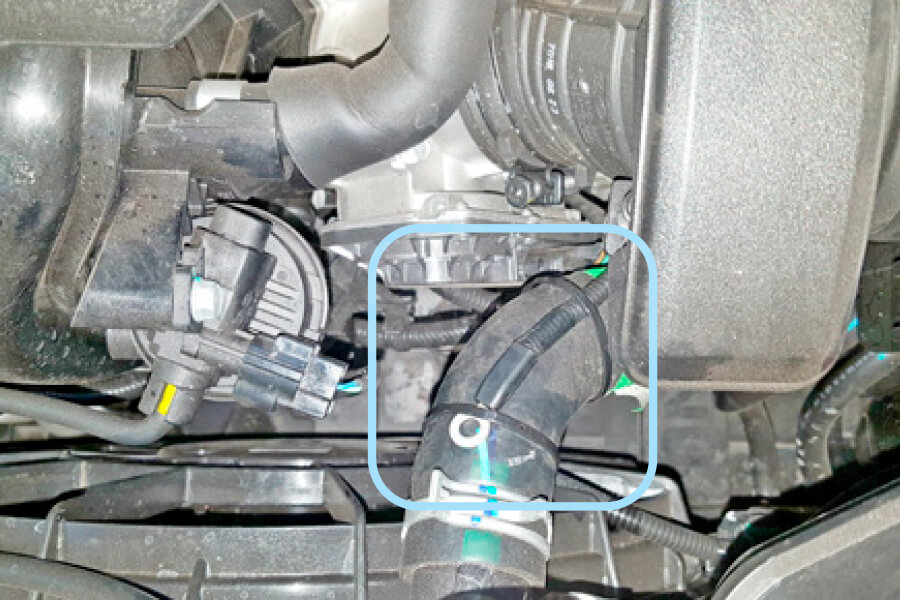

Киа Соул 2019-2023 Крепление датчика температуры
Крепление датчика температуры двигателя

Киа Соул 2019-2023 Установка датчика температуры
Ещё возможное место установки датчика температуры двигателя

Провода из-под капота в салон проложить через штатный уплотнитель с правой или левой стороны моторного щита.

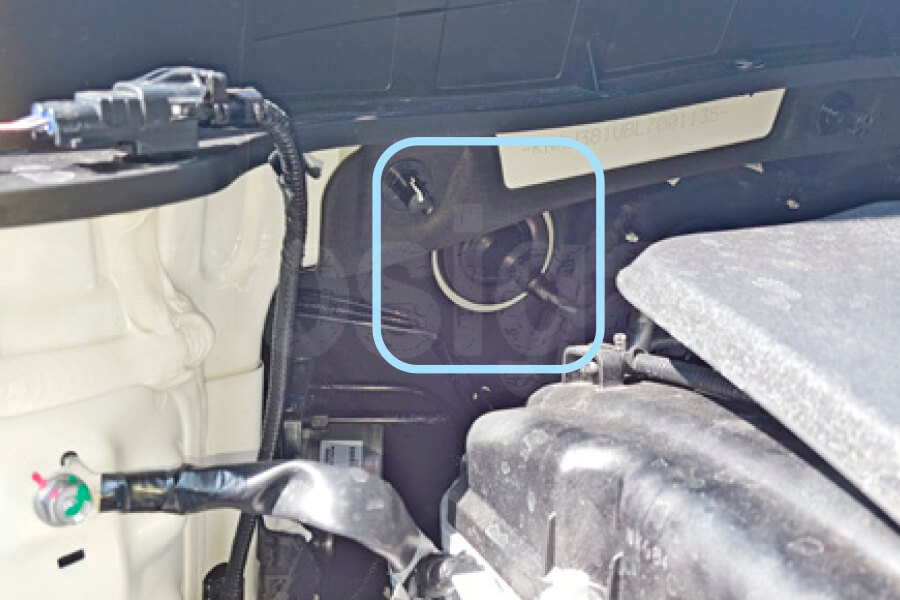

Киа Соул 2019-2023 Штатный уплотнитель справа
Штатный уплотнитель справа. Вид со стороны капота

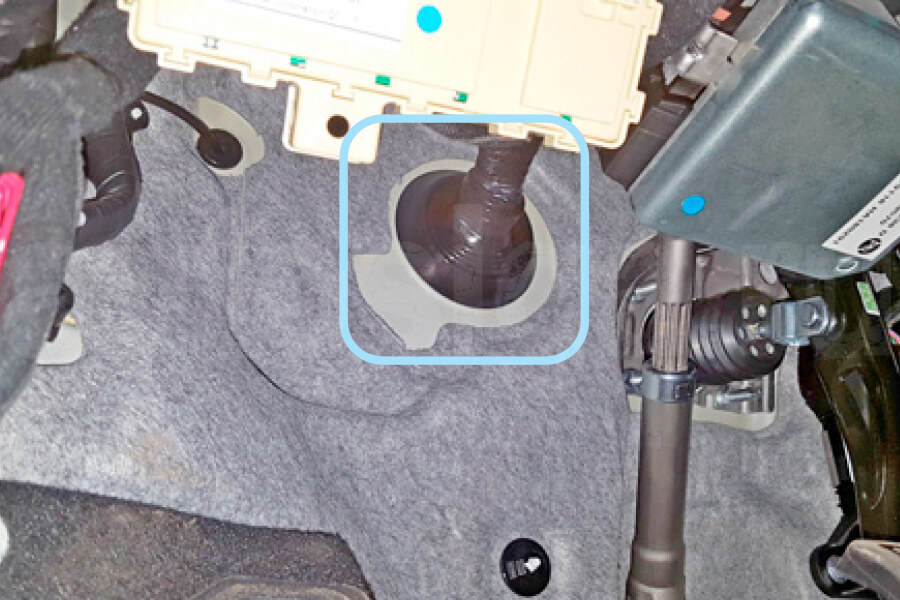

Киа Соул 2019-2023 Штатный уплотнитель слева
Штатный уплотнитель слева. Вид со стороны салона

Центральный блок автосигнализации можно закрепить на пластиковые стяжки справа над блоком IBU или слева за блоком ICU (монтажный блок предохранителей).

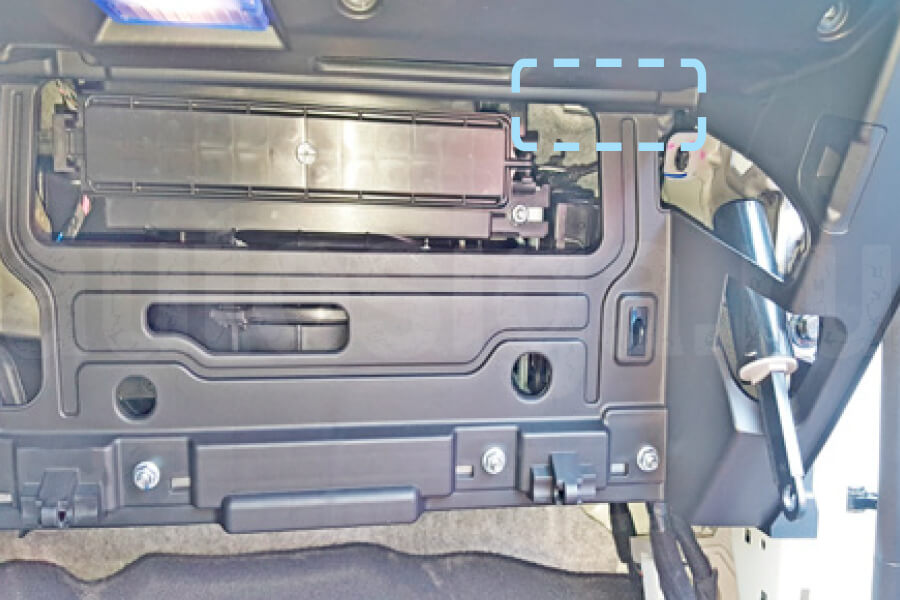

Киа Соул 2019-2023 Крепление блока справа
Пример расположения центрального блока сигнализации за бардачком

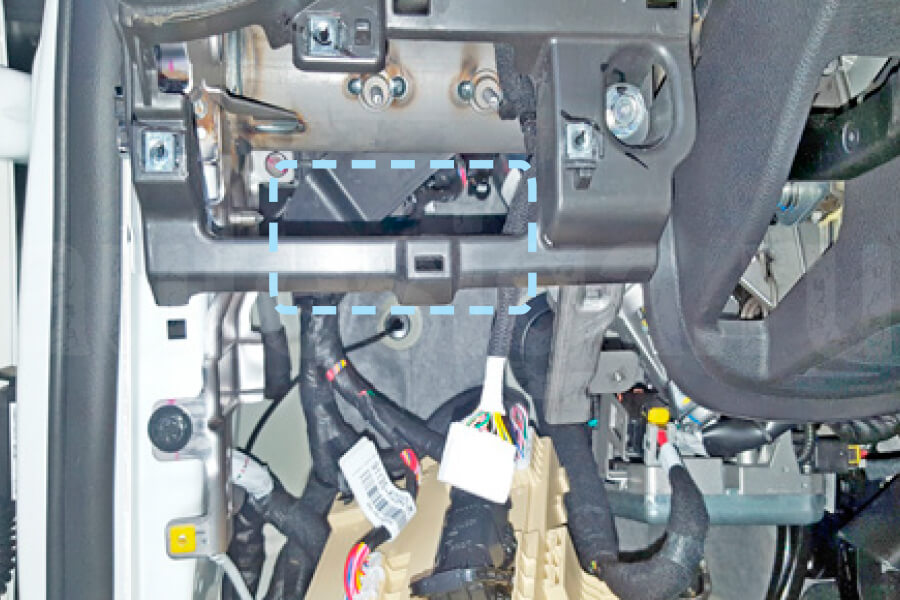

Киа Соул 2019-2023 Крепление блока слева
Пример расположения центрального блока сигнализации за блоком предохранителей

Подключение автосигнализации справа на Kia Soul SK3, PTS

Выполнить подключение массы под штатный болт в правой кик-панели.

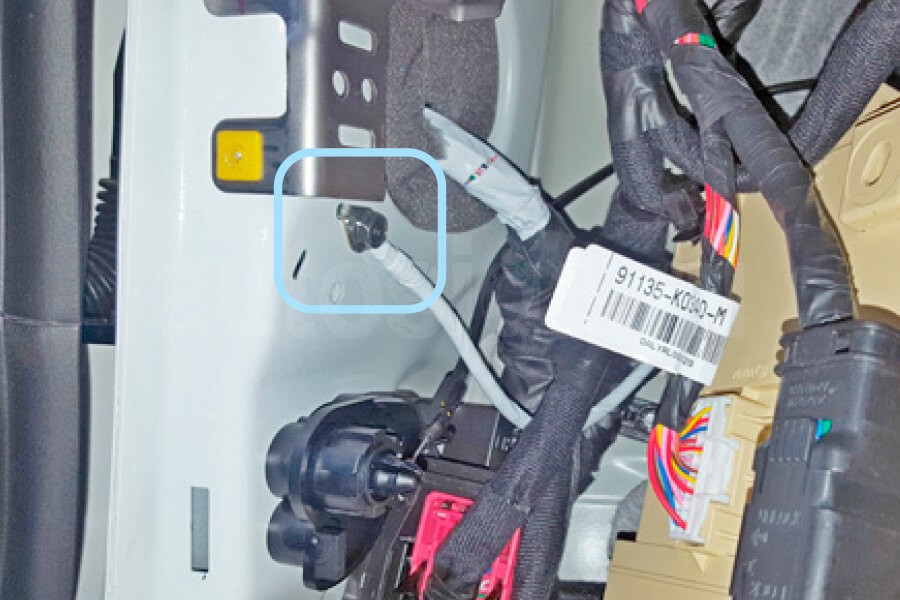

Киа Соул 2019-2023 Подключение массы
Подключение массы

Можно все подключения выполнить в жгутах разъёмов блока IBU. А можно – часть на IBU, часть в правой кик-панели.

Заводское обозначение разъёмов IBU показано на фото ниже.

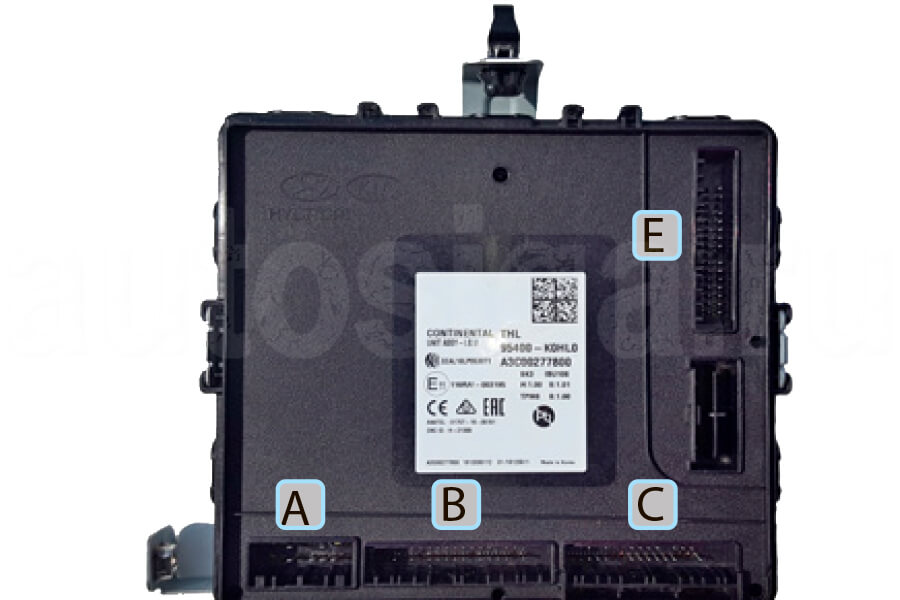

Киа Соул 2019-2023 Подключение на разъёмах IBU
Заводское обозначение разъёмов блока IBU

Выполнить подключение шины СAN-А (CAN1) в жгуте разъёма М04-В.

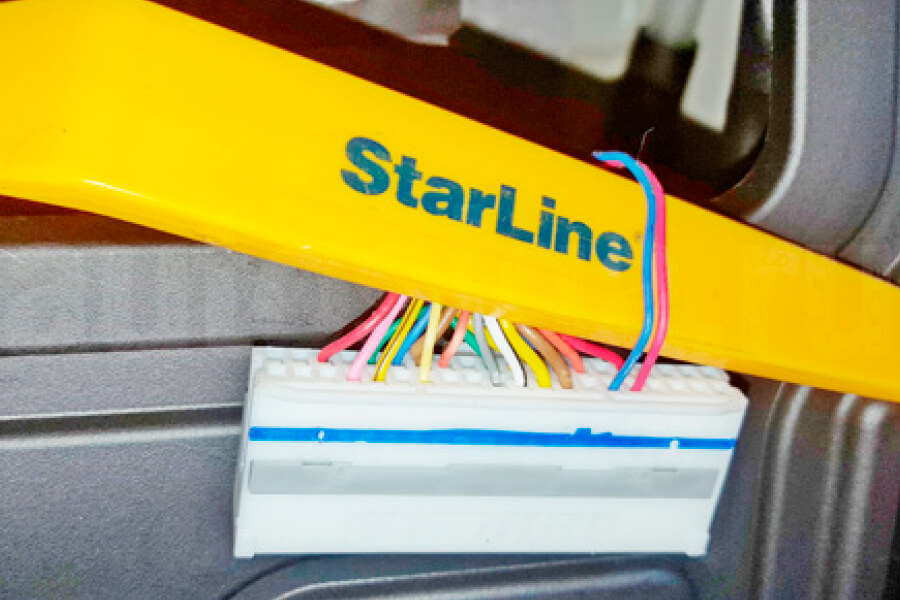

Киа Соул 2019-2023 Подключение к can 1 на IBU
CAN-А (Can1) – красный (H) и синий (L)

Шину CAN-B (CAN2) подключить в жгуте разъёма М04-С.

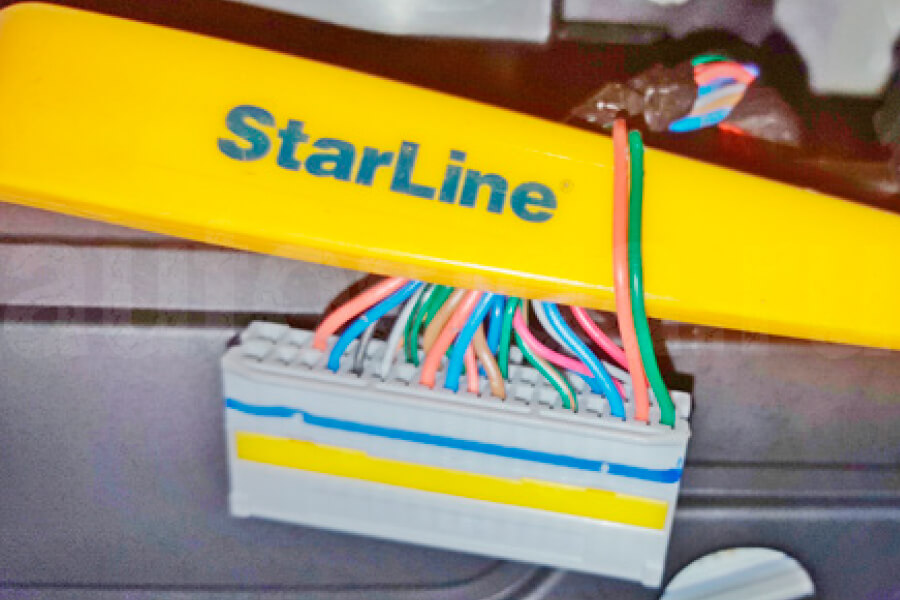

Киа Соул 2019-2023 Подключение к can 2 на IBU
CAN-B (Can2) – оранжевый (H) и зелёный (L)

Выполнить подключение к шине данных (DATA) в жгуте разъёма М04-С.

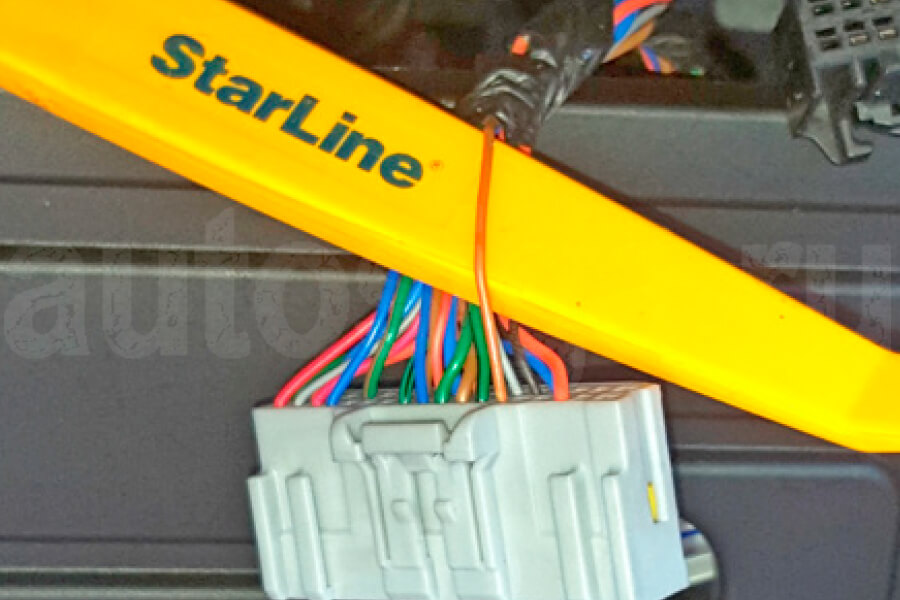

Киа Соул 2019-2023 Подключение к LIN (DATA) на IBU
LIN (DATA) – коричневый/оранжевый

В жгуте разъёма М04-E подключить цепи автозапуска двигателя.

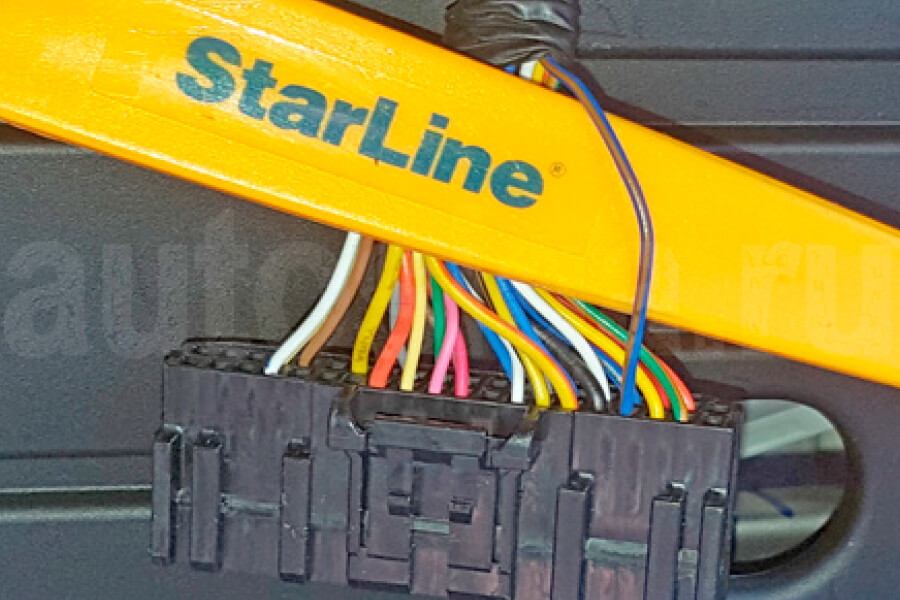

Киа Соул 2019-2023 Подключение к Зажигание 1 на IBU
Зажигание 1 – синий/оранжевый

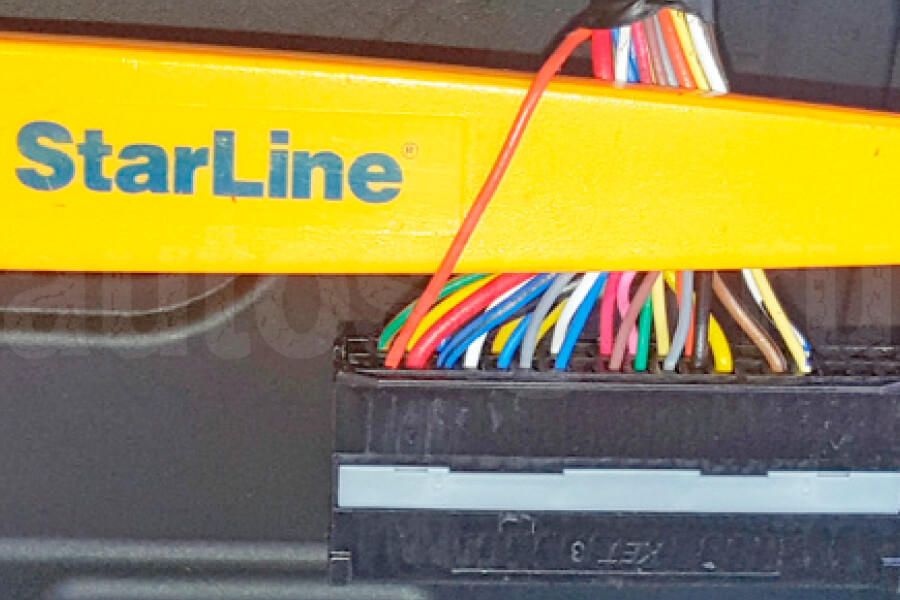

Киа Соул 2019-2023 Подключение к Зажигание 2 на IBU
Зажигание 2 – оранжевый

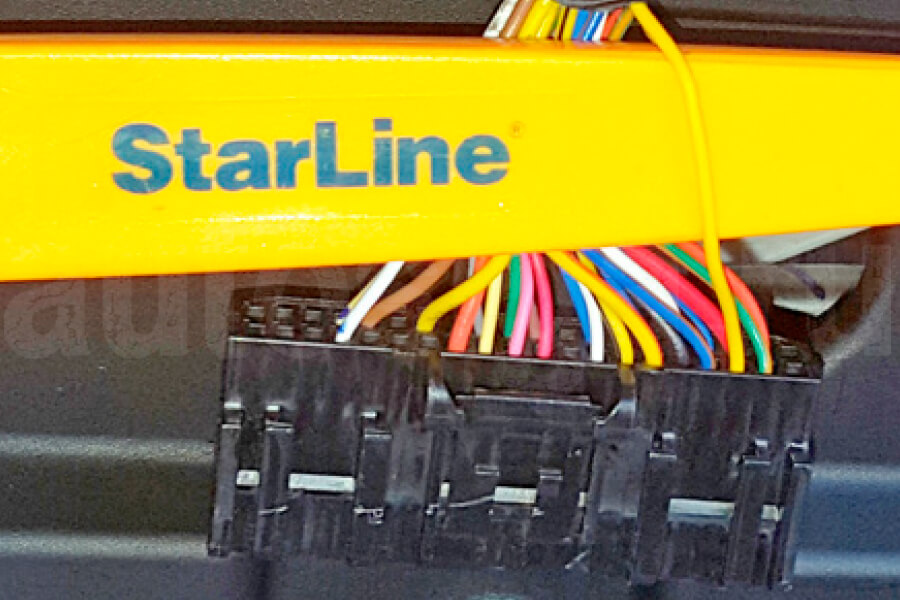

Киа Соул 2019-2023 Подключение к Стартер на IBU
Стартер – жёлтый

Выполнить подключение питания сигнализации в жгуте разъёма М04-A.

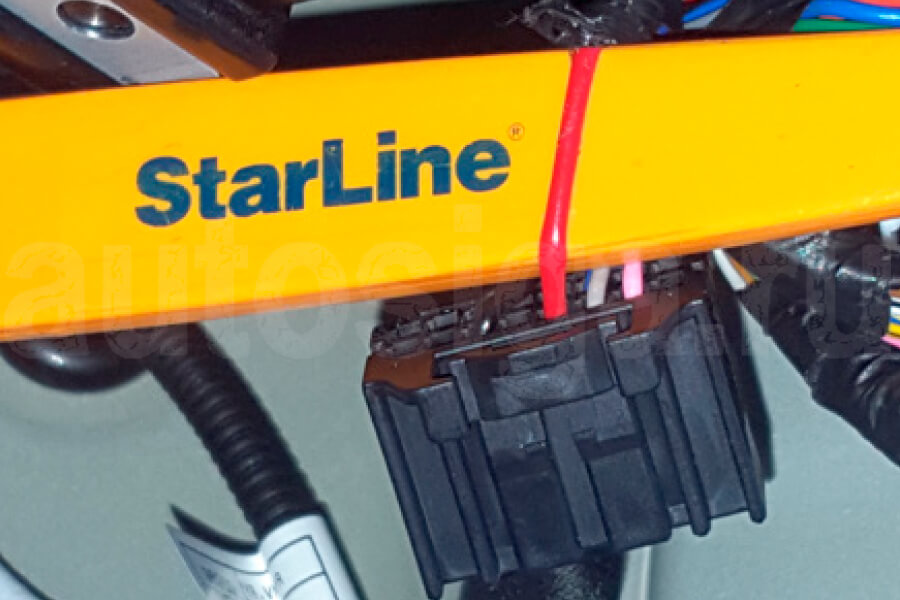

Киа Соул 2019-2023 Подключение к +12 на IBU
+12 – красный

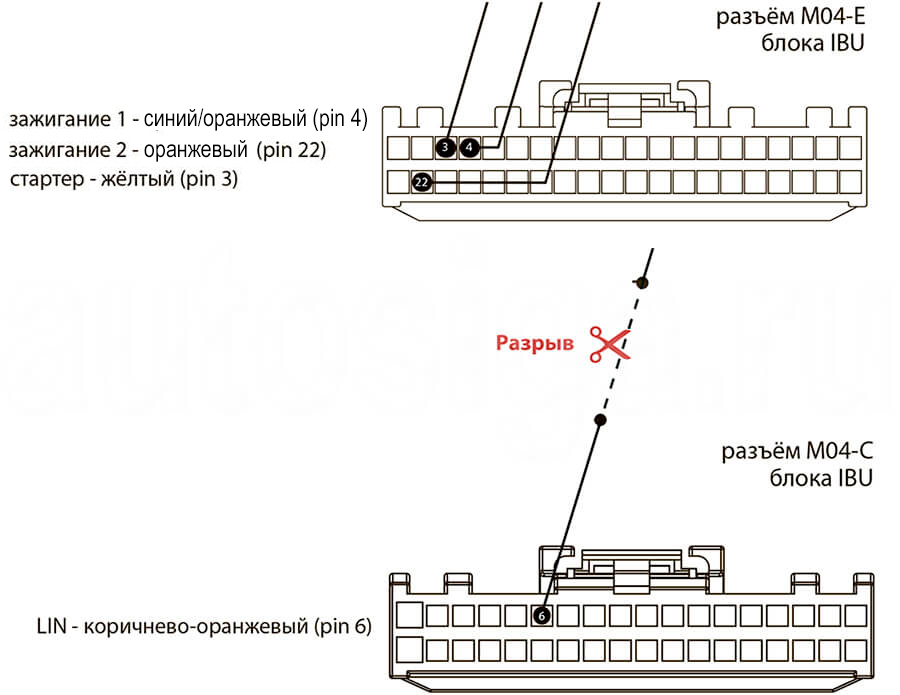

Киа Соул 2019-2023 Подключение к цепям автозапуска и обхода иммо на IBU
Схема подключения цепей автозапуска двигателя и обхода штатного иммобилайзера на разъёмах IBU

Возможно подключение Зажигания 1 и Зажигания 2 в белом разъём ЕМ61 за правой кик-панелью.

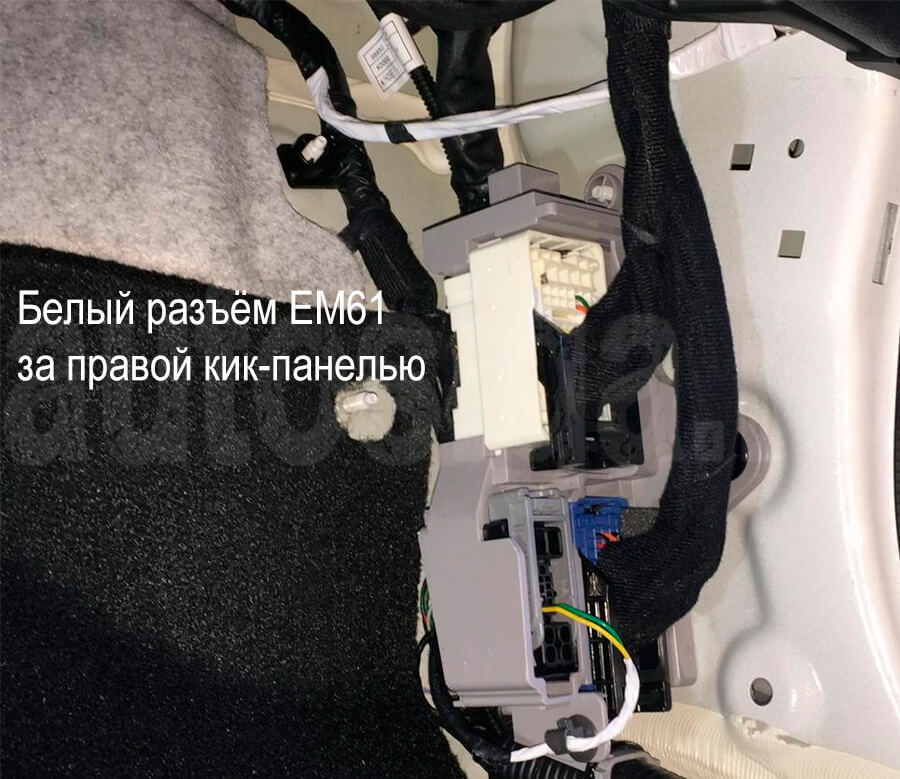

Киа Соул 2019-2023 Разъём ЕМ61 за правой кик-панелью
Белый разъём ЕМ61 за правой кик-панелью

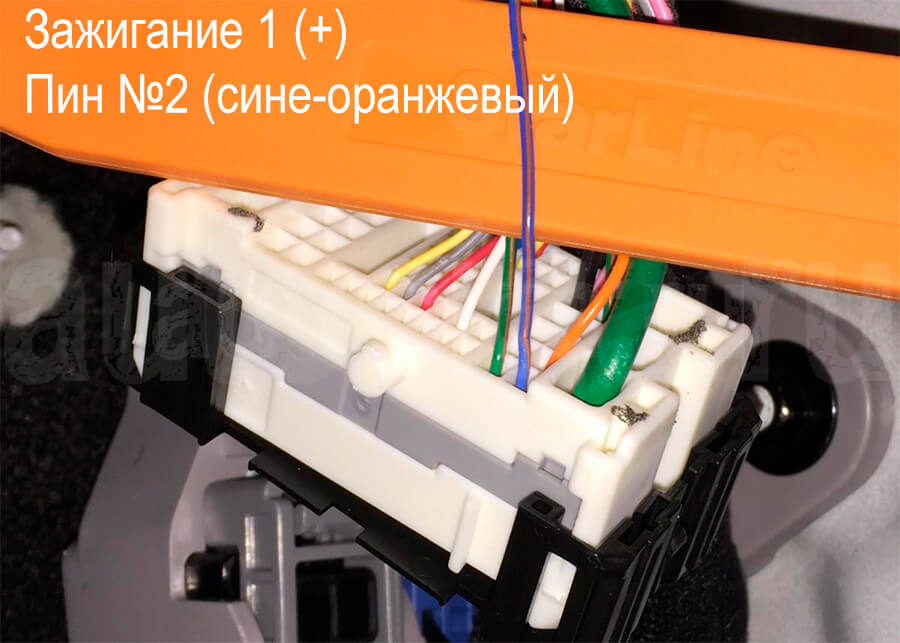

Киа Соул 2019-2023 Подключение к Зажигание 1 в правой кик-панели
Зажигание 1 – синий/оранжевый

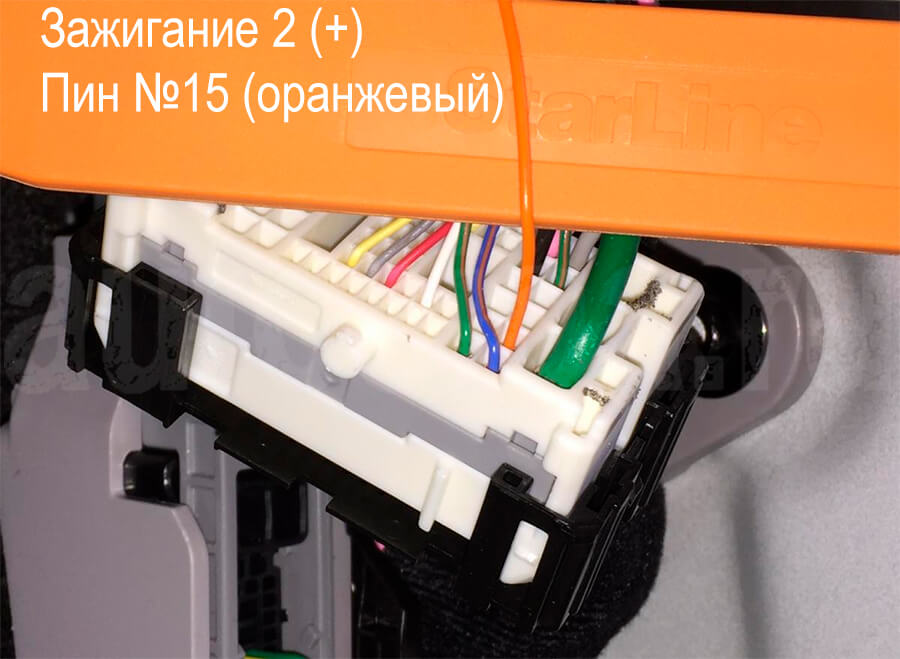

Киа Соул 2019-2023 Подключение к Зажигание 2 в правой кик-панели
Зажигание 2 – оранжевый

Подключение автосигнализации слева на Kia Soul SK3

Выполнить подключение массы под штатный болт в левой кик-панели.

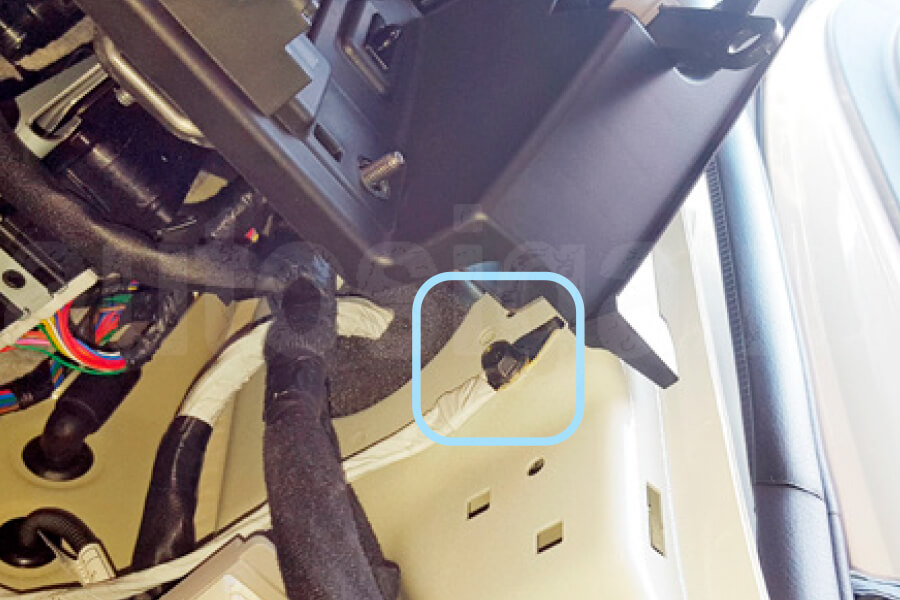

Киа Соул 2019-2023 Подключение массы
Подключение массы

Выполнить подключение шины СAN-А (CAN1) и СAN-В (CAN2) в жгуте разъёма ICU-G на задней стороне монтажного блока предохранителей.

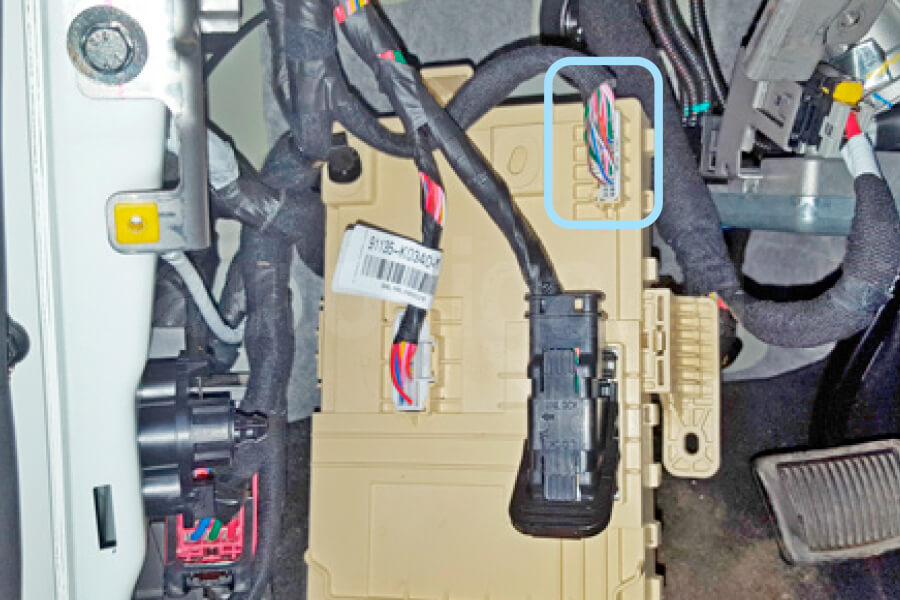

Киа Соул 2019-2023 Подключение на разъёме ICU-G
Местоположение разъёма ICU-G

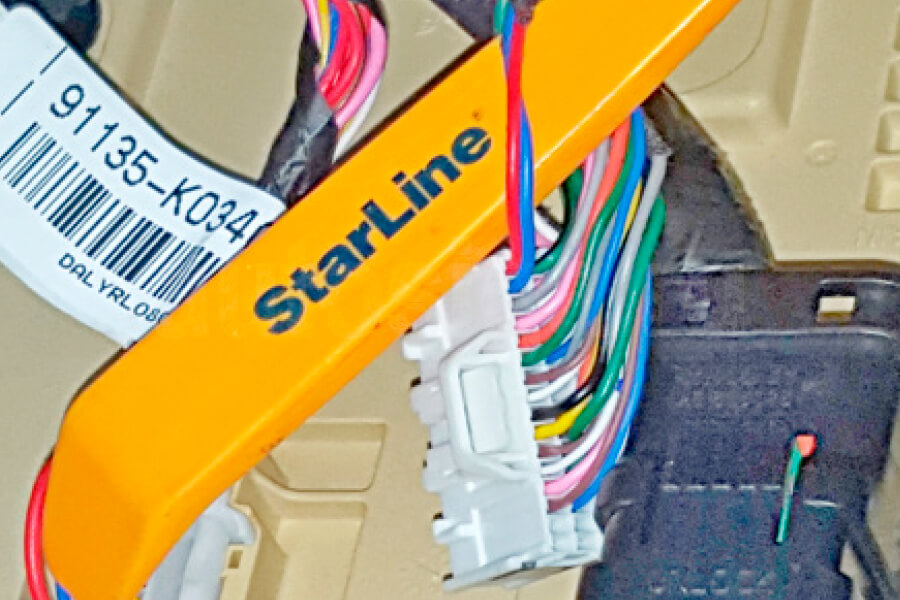

Киа Соул 2019-2023 Подключение к can 1 на блоке предохранителей
CAN-А (Can1) – красный (H) и синий (L)

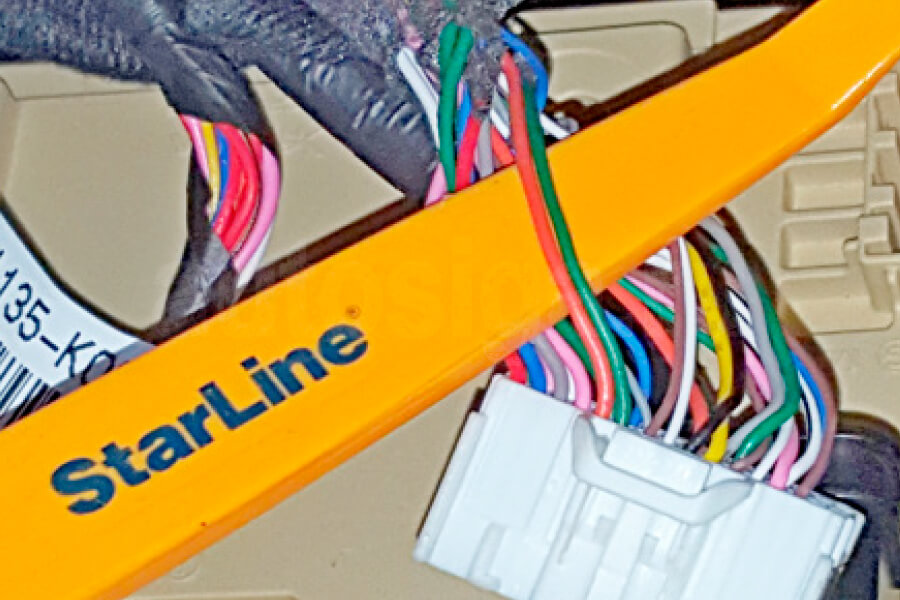

Киа Соул 2019-2023 Подключение к can 2 на блоке предохранителей
CAN-B (Can2) по Starline – оранжевый (H) и зелёный (L)

У Pandora указаны другие провода для подключения CAN2 (CAN-B).

Киа Соул 2019-2023 Подключение к can 2 на блоке предохранителей
CAN-B (Can2) по Pandora – белый (H) и коричневый (L)

Выполнить подключение к шине данных (DATA) в жгуте верхнего разъёма ЕМ11 в левой кик-панели.

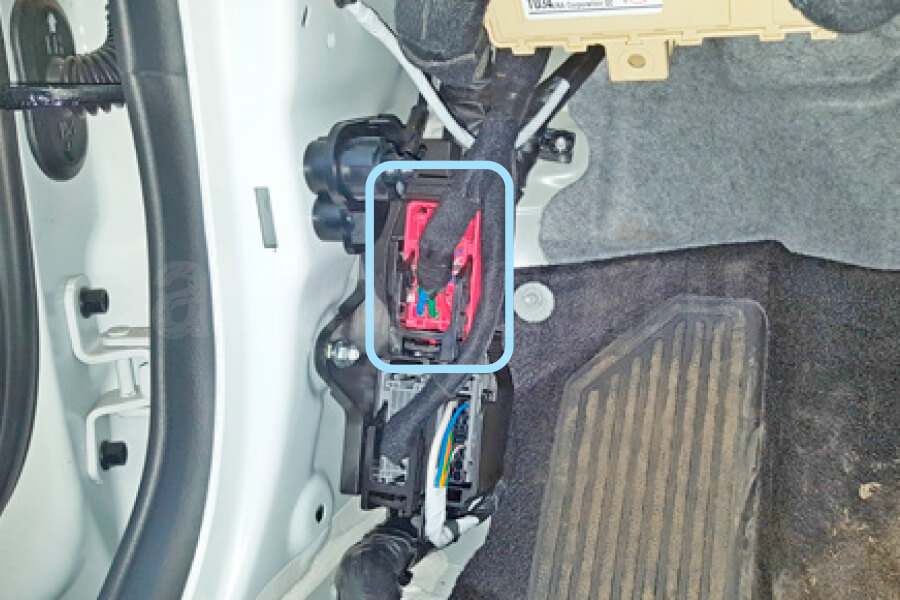

Киа Соул 2019-2023 разъём ЕМ11 в левой кик-панели
Местоположение разъёма ЕМ11

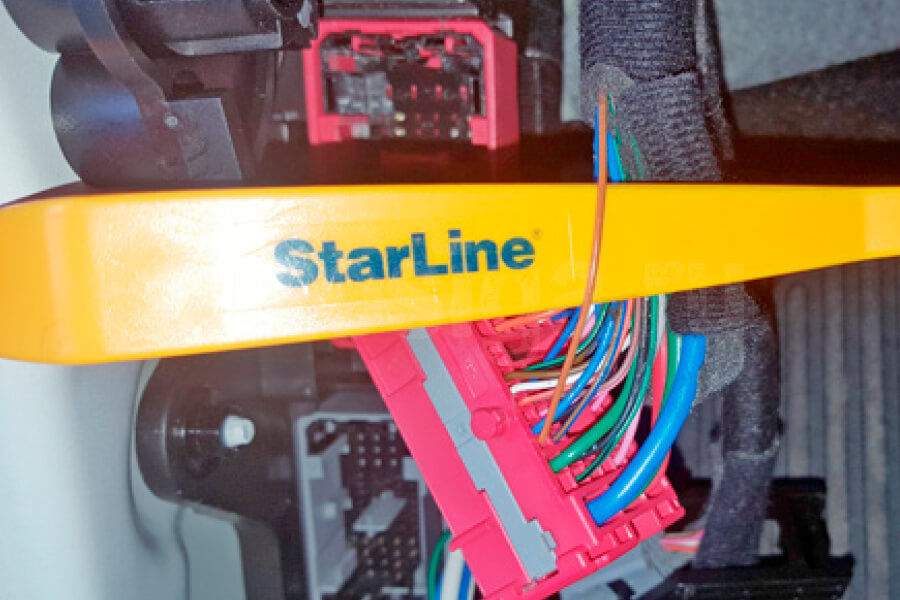

Киа Соул 2019-2023 Подключение к LIN (DATA) в левой кик-панели
LIN (DATA) – коричневый/оранжевый

Выполнить подключение питания основного блока сигнализации и силового модуля автозапуска в жгуте разъёма ICU-A на передней стороне монтажного блока предохранителей.

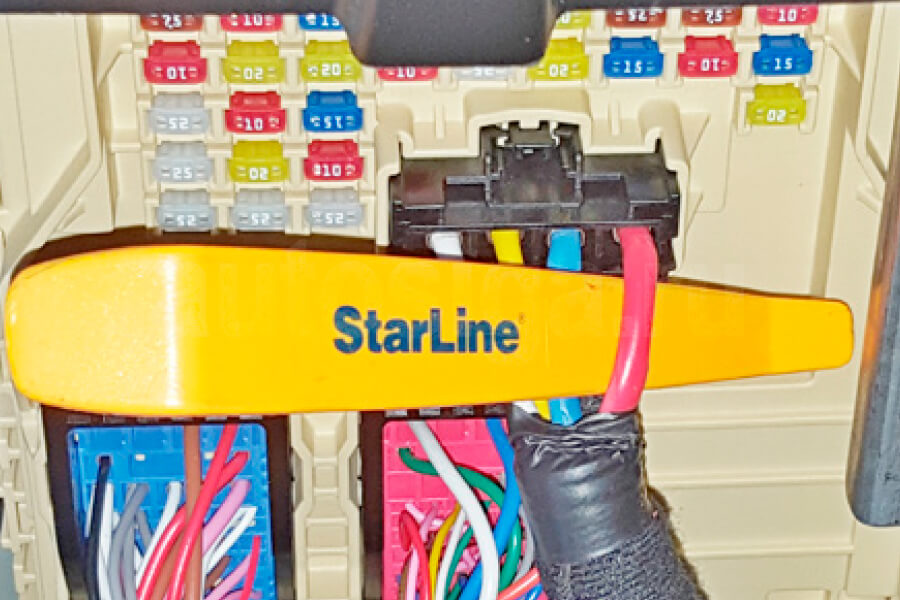

Киа Соул 2019-2023 Подключение к +12 на блоке предохранителей
+12 – красный

В жгуте разъёма ICU-E на задней стороне монтажного блока предохранителей подключить силовые цепи автозапуска двигателя (тут же можно взять и массу для сигнализации – пины 8 и 19, провода чёрного цвета).

Учтите, что цвета силовых проводов для автомобилей с ключом и с кнопкой запуска различаются, но пины одинаковые.

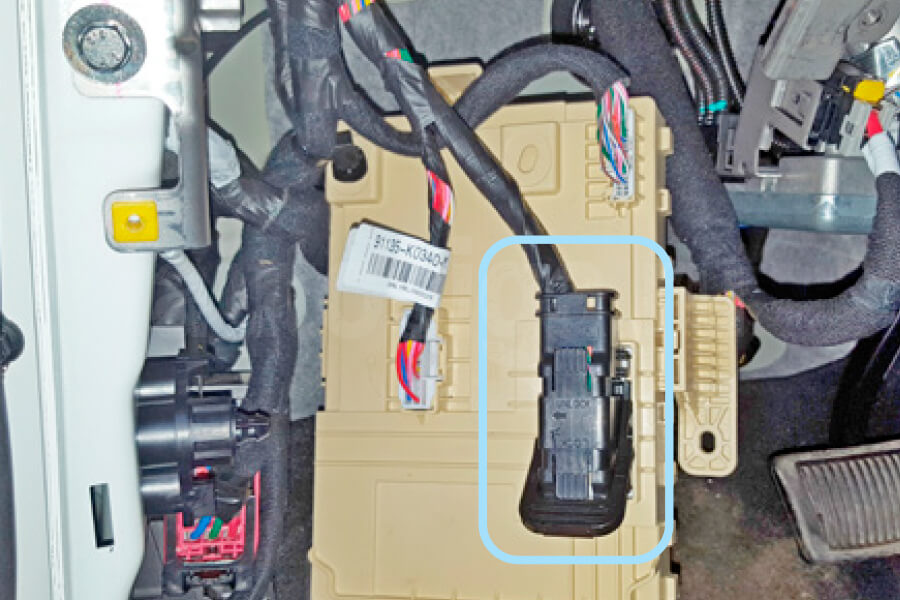

Киа Соул 2019-2023 Разъём ICU-E на блоке предохранителей
Местоположение разъёма ICU-E

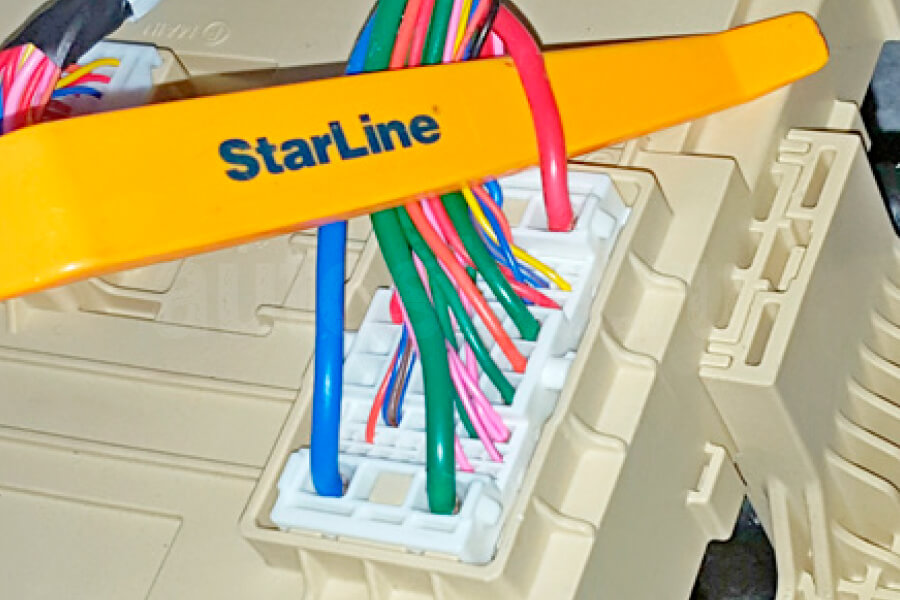

Киа Соул 2019-2023 Подключение к Зажигание 1 на блоке предохранителей
Зажигание 1 – красный для авто с PTS

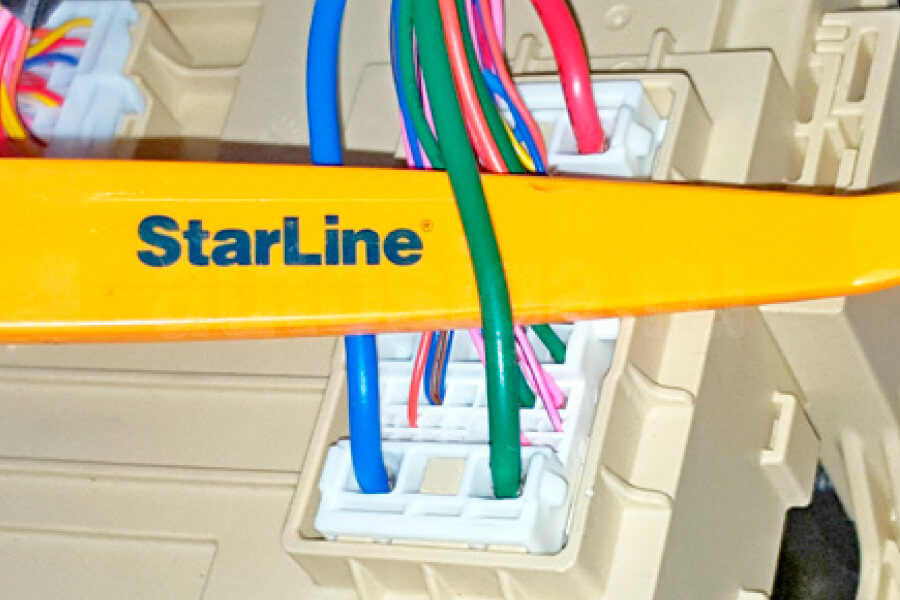

Киа Соул 2019-2023 Подключение к Зажигание 2 на блоке предохранителей
Зажигание 2 – зелёный для авто с PTS

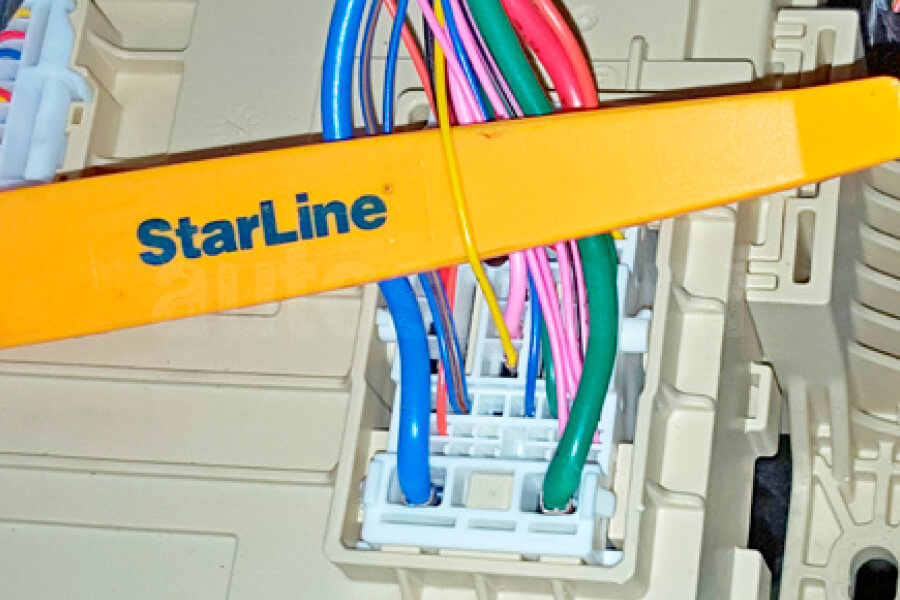

Киа Соул 2019-2023 Подключение к Стартеру на блоке предохранителей
Стартер – жёлтый для авто с PTS

Киа Соул 2019-2023 Подключение к цепям автозапуска и обхода иммо
Схема подключения цепей автозапуска двигателя и обхода штатного иммобилайзера на разъёмах левой кик-панели и блока предохранителей для автомобиля с PTS

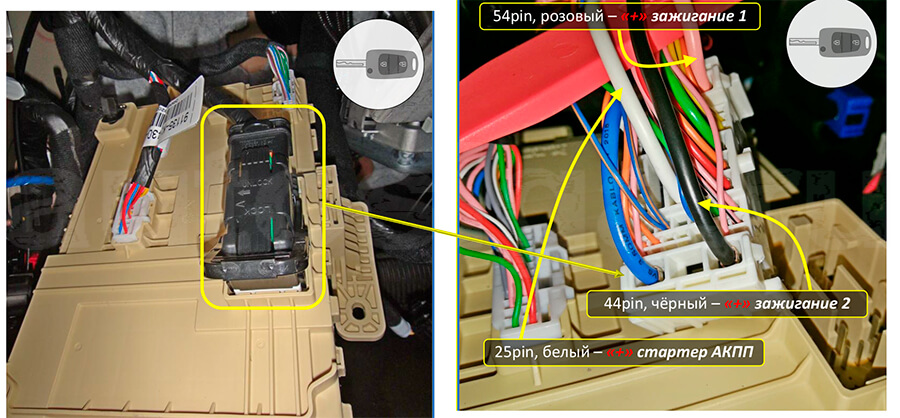

Киа Соул 2019-2023 Подключение к силовым цепям на блоке предохранителей для авто с ключом
Для авто с ключом: Зажигание 1 – розовый, Зажигание 2 – чёрный, Стартер для авто с АКПП – белый

Естественно, что на автомобилях с ключом к силе можно подцепиться и на замке зажигания.

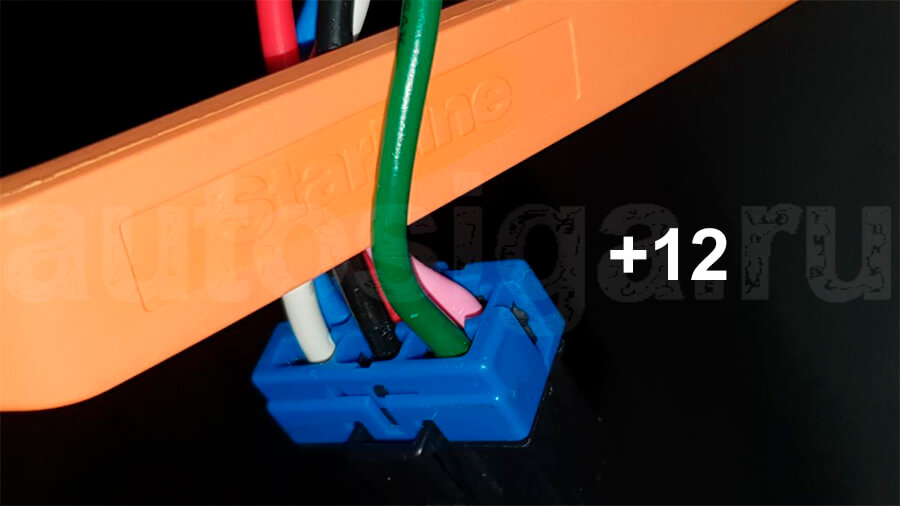

Киа Соул 2019-2023 Подключение к +12 на замке зажигания
+12 – зелёный на замке

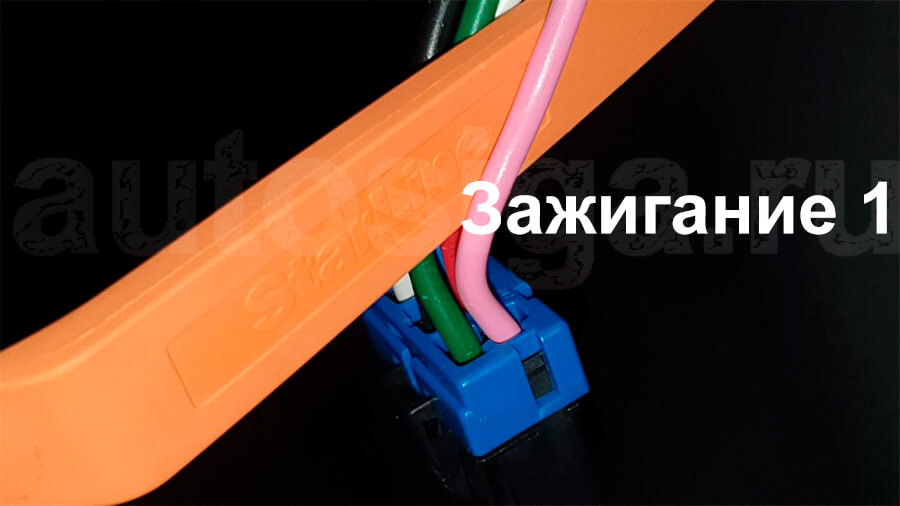

Киа Соул 2019-2023 Подключение к Зажигание 1 на замке зажигания
зажигание 1 – розовый на замке

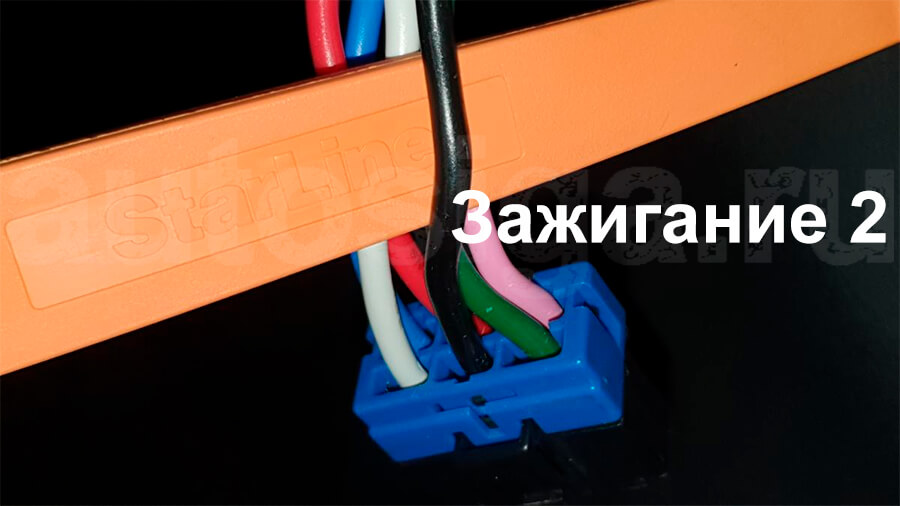

Киа Соул 2019-2023 Подключение к Зажигание 2 на замке зажигания
зажигание 2 – чёрный на замке

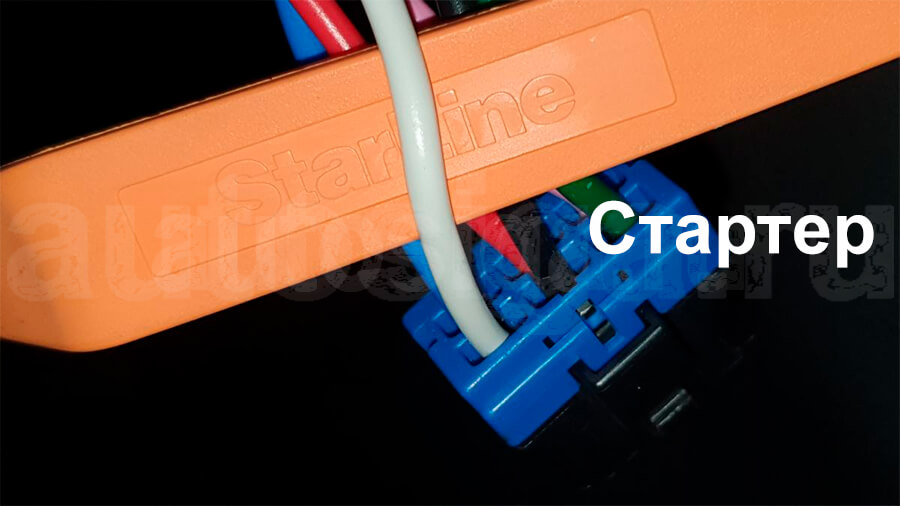

Киа Соул 2019-2023 Подключение к Стартеру на замке зажигания
стартер – белый на замке

Для автомобилей с ключом и МКПП к стартеру нужно подключиться не на разъёмах замка зажигания и блока предохранителей, а на педали сцепления.

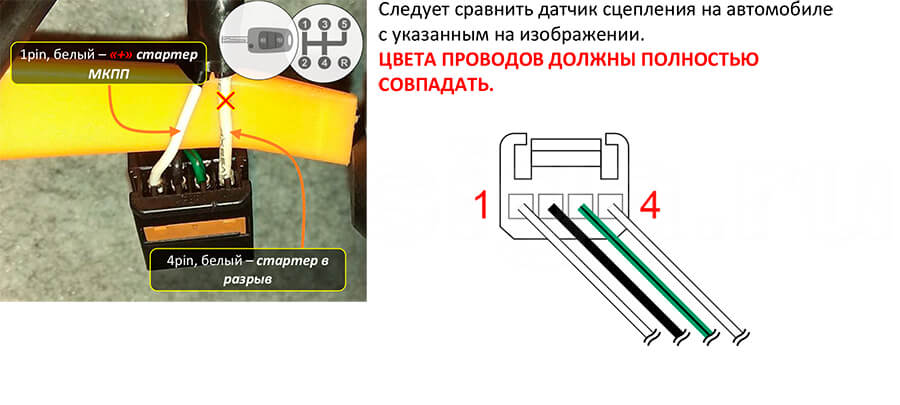

Киа Соул 2019-2023 Подключение к Стартеру на педали сцепления
Подключение к стартеру на педали сцепления для авто с ключом и МКПП

На pin 1 подаём плюс +12 для вращения стартера и одновременно с этим рвём pin 4.

Для автомобилей Киа Соул SK3, оборудованных кнопкой запуска, можно к силовым цепям подключиться в левой кик-панели. Там же, где подключались к проводу шины LIN.

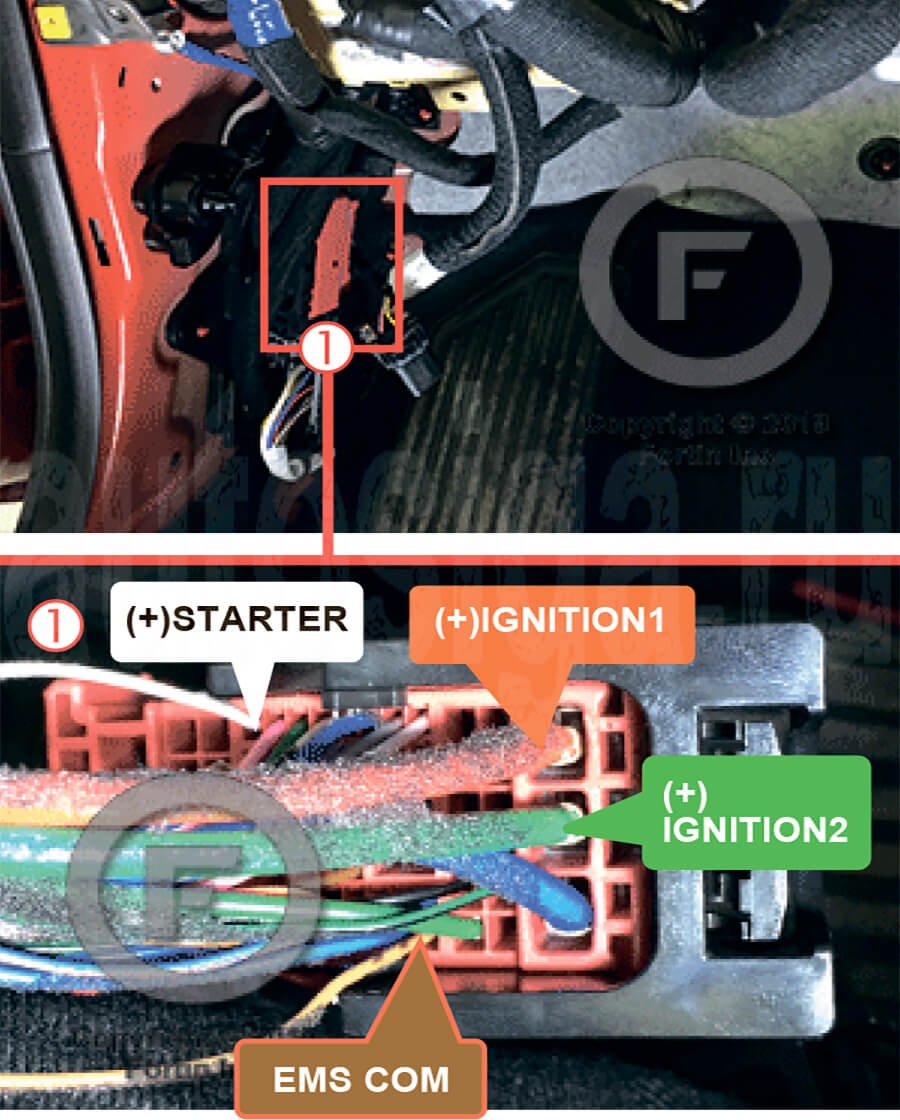

Киа Соул 2019-2023 Подключение к силовым цепям в разъёме за левой кик-панелью
Зажигание 1 – красный, Зажигание 2 – зелёный, Стартер – белый

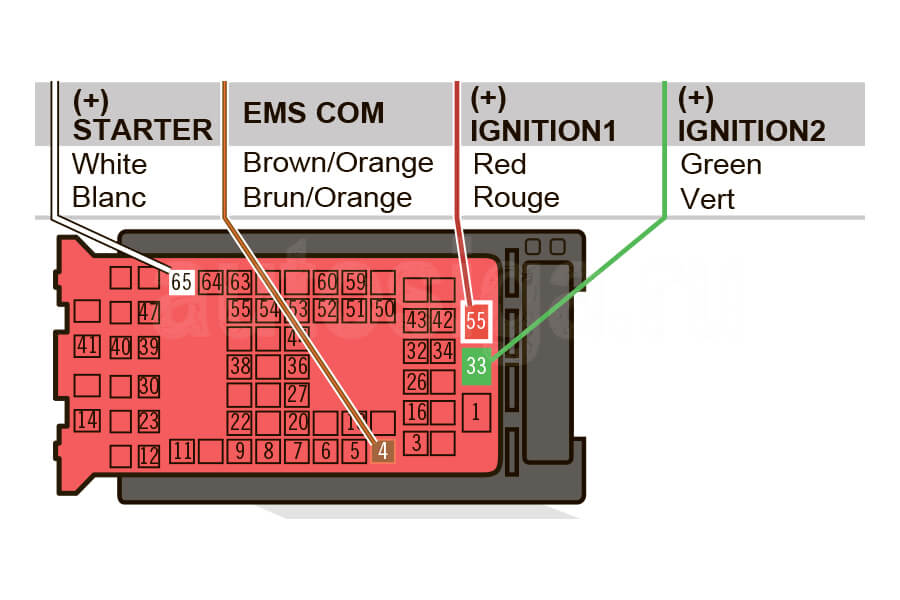

Киа Соул 2019-2023 разъём ЕМ11 в левой кик-панели
Разъём ЕМ11, нужные пины для подключения силы

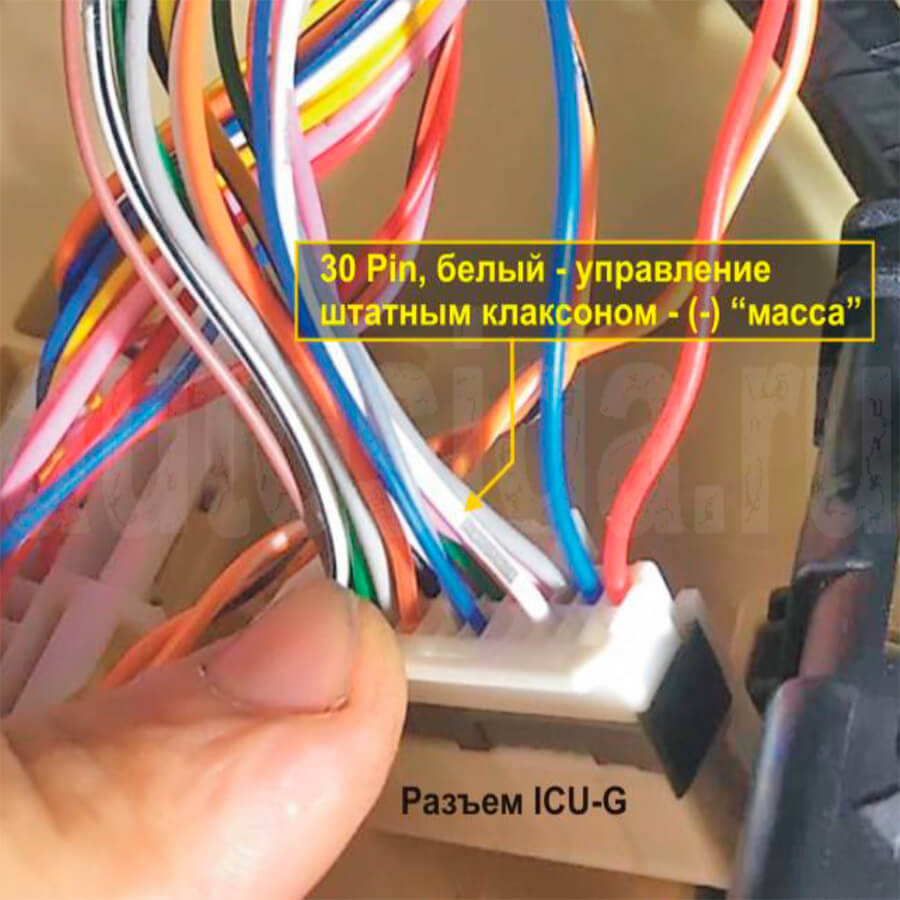

Вместо сирены можно подключить штатный клаксон автомобиля. Для управления штатным клаксоном автомобиля можно подключиться к проводу pin 30 (белый) разъема ICU-G на обратной стороне блока предохранителей (там же где CAN1, CAN2). Управление: импульсный сигнал, (-).

Киа Соул 2019-2023 Разъём ICU-G, подключение штатного клаксона
Разъём ICU-G, подключение штатного клаксона
