Фото точек подключения сигнализации на Hyundai Veloster 2014, ключ

Автор: Евгений Новиков

Hyundai Veloster 2014

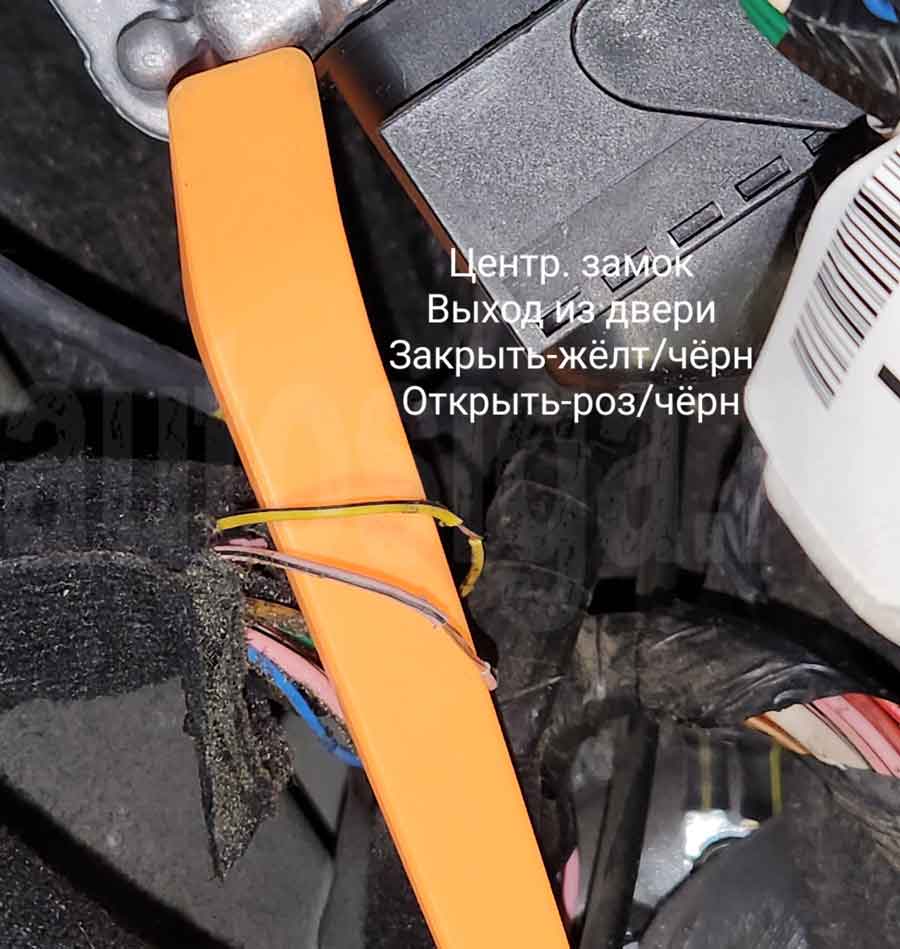

Подключение цз на Hyundai Veloster 2014
центральный замок – жёлтый/чёрный (закрыть), розовый/чёрный (открыть) в жгуте из двери водителя

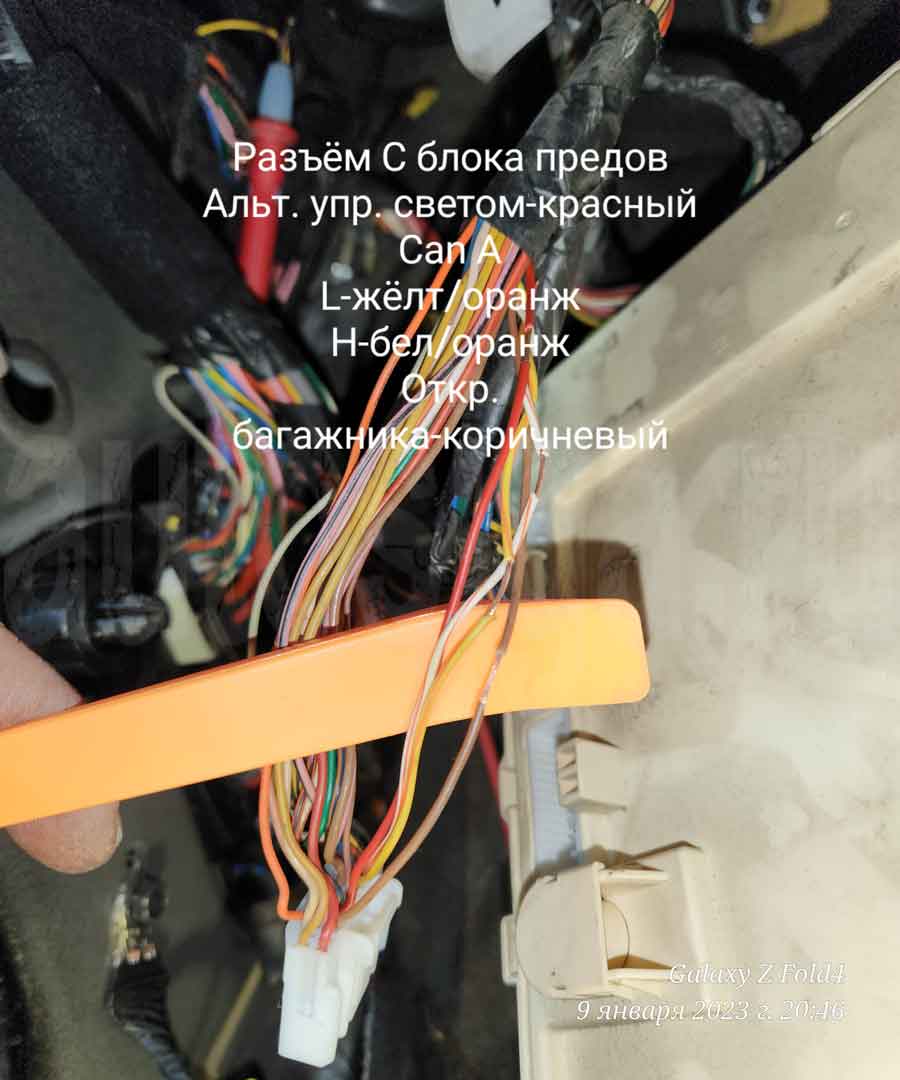

Подключение CAN, света на Hyundai Veloster 2014
Разъём С блока предохранителей: CAN-A-L – жёлтый/оранжевый, CAN-A-H – белый/оранжевый, управление светом – красный, открывание багажника – коричневый

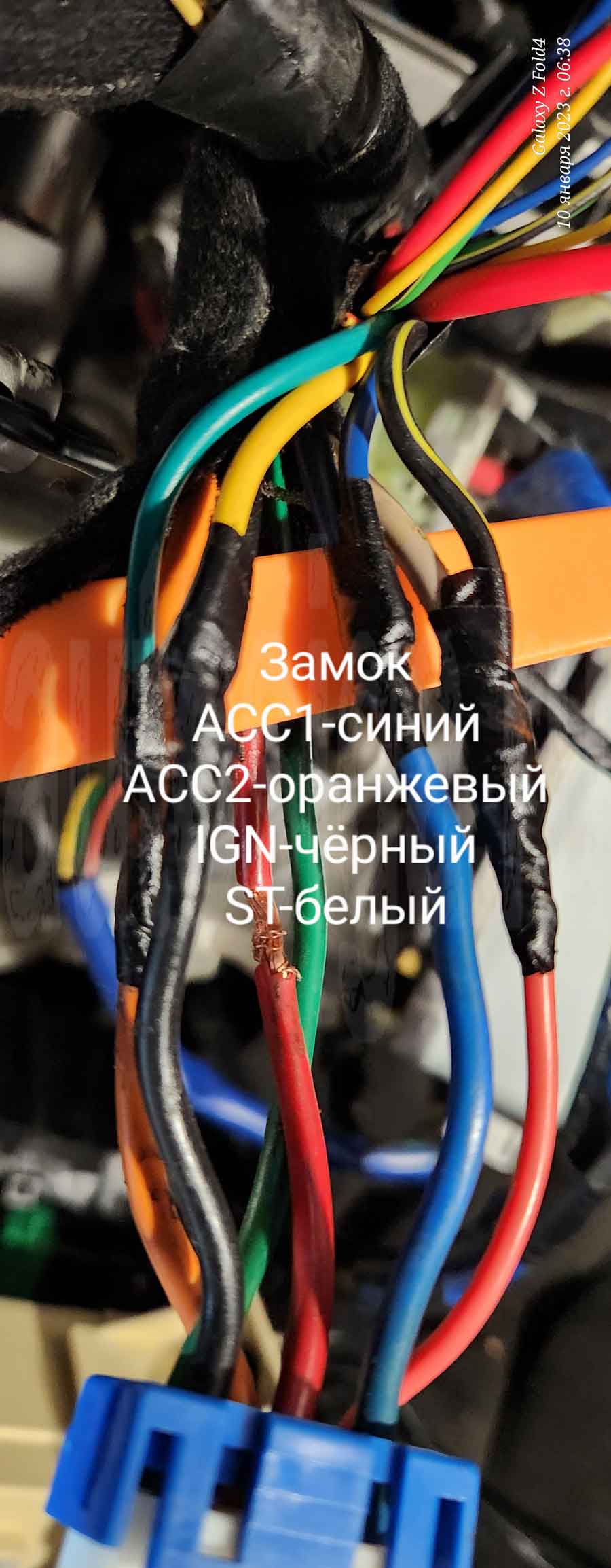

Подключение силовых цепей на Hyundai Veloster 2014
асс 1 – синий, асс 2 – оранжевый, стартер – белый, зажигание – чёрный на разъёме замка зажигания
