Установка сигнализации на Hyundai Porter 2 без иммобилайзера

Автор Александр

Hyundai Porter 2

Большой разъём панели приборов:
повороты – зелёный и жёлтый
ручник – розовый
двери – зелёный
генератор – розовый

Установка автосигнализации на Hyundai Porter 2 – подключение к поворотам
повороты

Установка автосигнализации на Hyundai Porter 2 – подключение к ручнику и концевикам дверей
ручник и двери

Установка автосигнализации на Hyundai Porter 2 – подключение к зарядке
генератор

Малый разъём щитка приборов:
тахометр – коричневый
зажигание – белый

Установка автосигнализации на Hyundai Porter 2 – подключение к тахометру и зажиганию
тахометр и зажигание

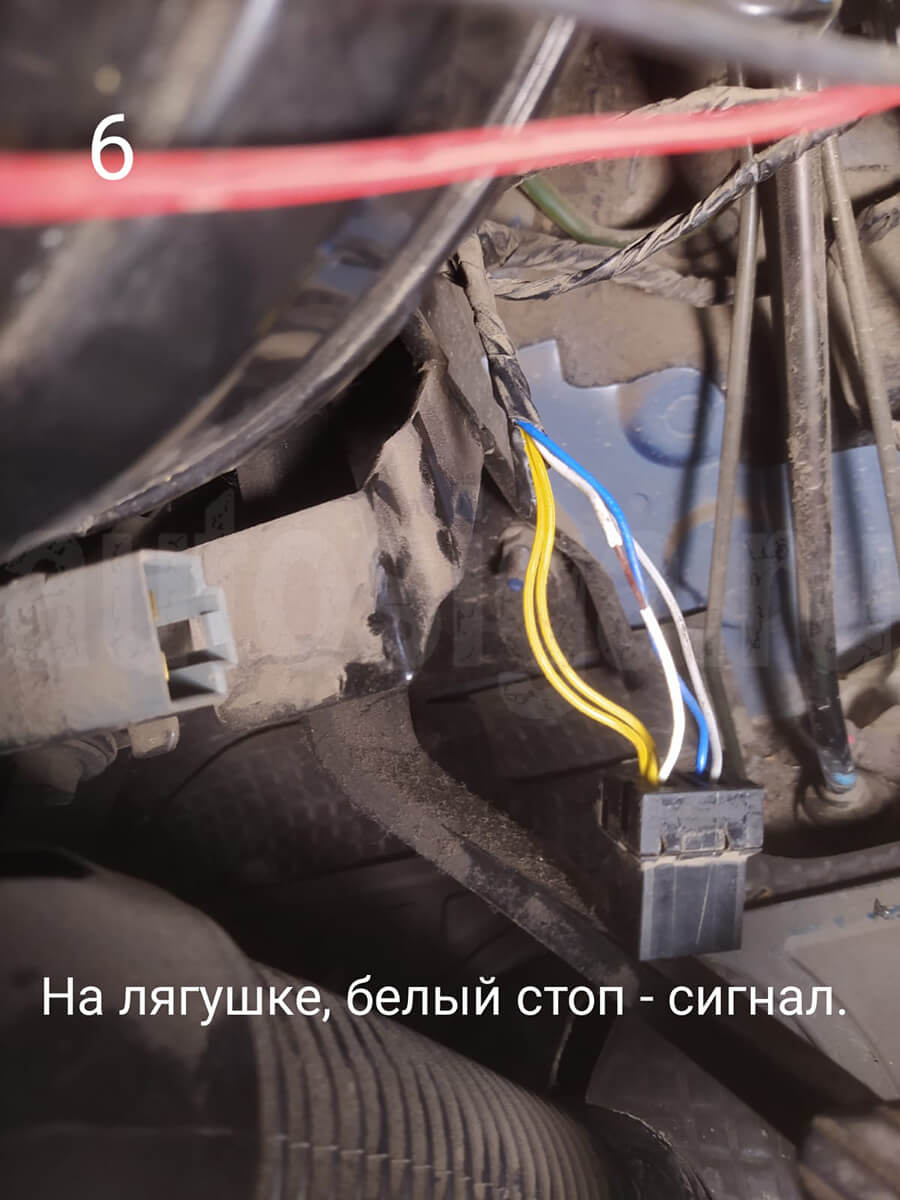

Стоп-сигнал – белый на лягушке

Установка автосигнализации на Hyundai Porter 2 – подключение к педали тормоза
стоп-сигнал

Центральный замок (сила) – оранжевый и розовый из двери водителя

Установка автосигнализации на Hyundai Porter 2 – подключение к цз
центральный замок

Сирену под капот.

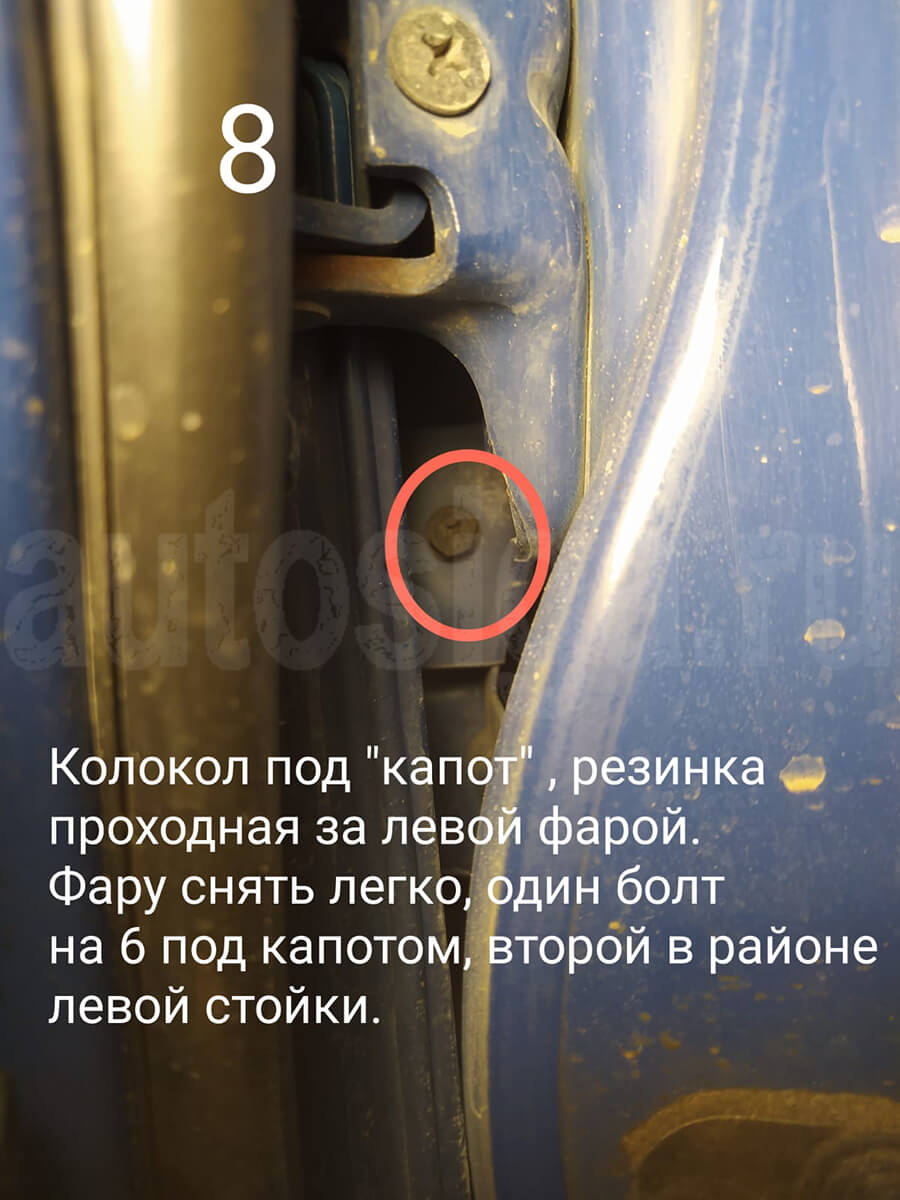

Установка автосигнализации на Hyundai Porter 2 – болт крепления фары
болт, крепящий фару

Замок зажигания:
+12В – красные
асс – белый
зажигание 1 – жёлтый
зажигание 2 – зелёный
стартер – оранжевый

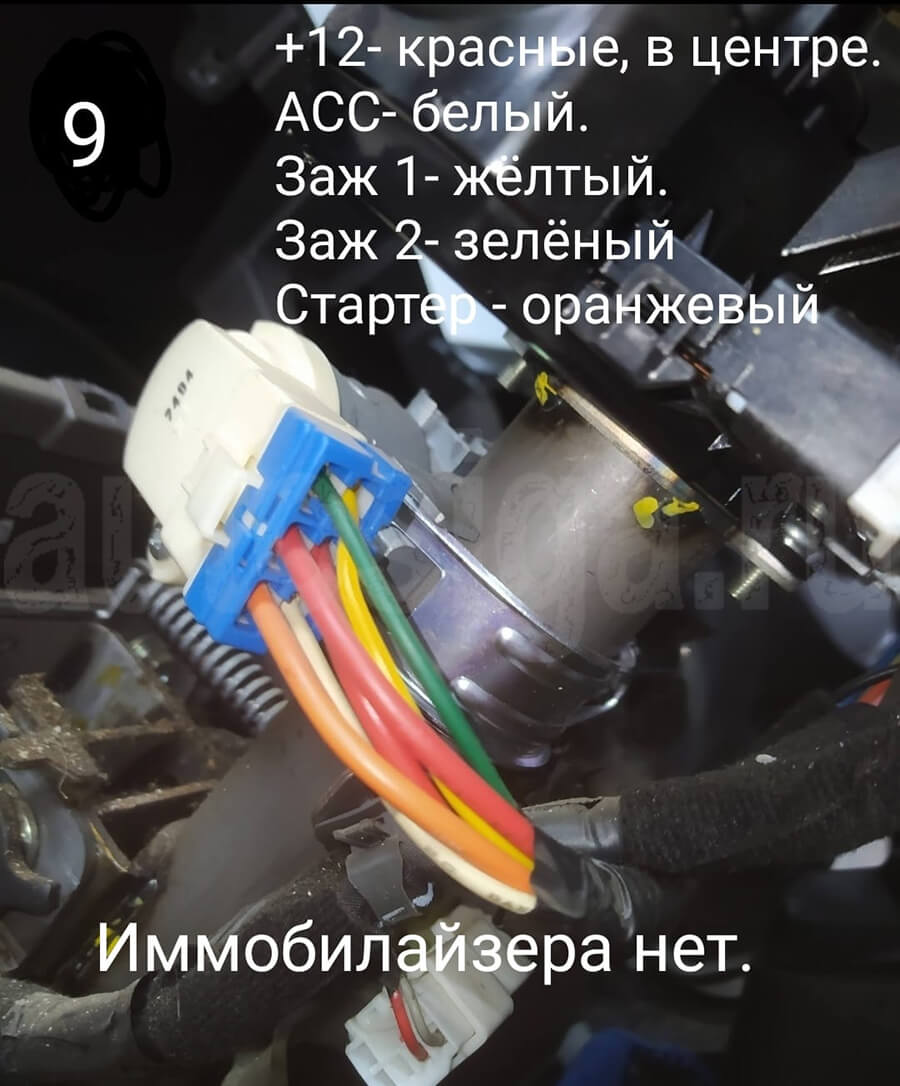

Установка автосигнализации на Hyundai Porter 2 – подключение к силовым цепям
силовые цепи на замке зажигания

Чтобы снять щиток приборов и магнитолу снимите рулевое колесо – работы на 3 минуты. Также снимите бардачок. Ниже бардачка тросик отопителя "тепло – холодно".
