Фото точек подключения автосигнализации на Hyundai Creta с 2016 по 2020 года с использованием can и lin, ключ/PTS, АКПП

Автомобиль Hyundai Creta 2016-2020

Устанавливал Pandora DX 90B. По 2can+lin автосигнализация Pandora: двери, багажник, зажигание, педаль тормоза, парковка, повороты, заведённый двигатель, центральный замок, топливо (в %), температура двигателя, slave, slave по багажнику (с брелка сигнализация не открывает багажник), выключение внешнего освещения после автозапуска, запуск штатным брелоком, обход иммобилайзера.

На панели приборов подключаемся к can1 и can2.

Подключение к can Hyundai Creta 2016-2020

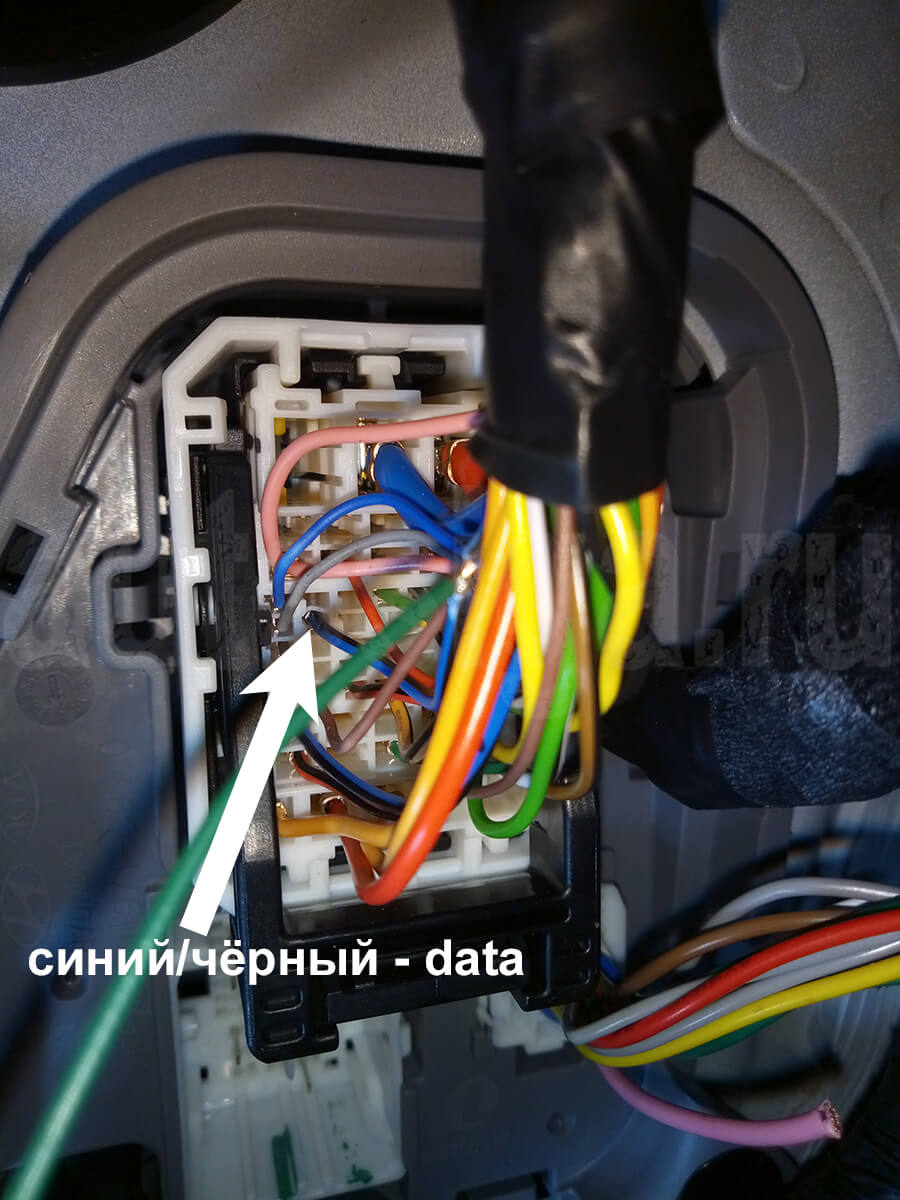

Обход иммобилайзера на Hyundai Creta 2016+ происходит по lin. Для этого подключаемся к синему/чёрному проводу в левой кик-панели зелёным проводом порта иммо-кей Pandora. В настройках сигнализации указываем "Обход KIA, HYNDAI кнопка, ключ (новая версия ИММО)".

Подключение к lin Hyundai Creta 2016-2020

Заблокировать можно бензонасос в левой кик-панели: розовый провод.

Блокировка бензонасоса Hyundai Creta 2016-2020

Если авто открывает центральный замок после окончания автозапуска, то можно запрограммировать сигнализацию так, чтобы она закрывала замок после окончания автозапуска. Промежуток между выключением двигателя и повторным запиранием цз выставить 0 секунд. Перезакрывает моментально.

Но в случае, если не заведётся двигатель с первого раза, замки останутся открытыми. Здесь Pandora сама их не перезакрывает. Поэтому можно назначить таймерный канал на подачу импульса 1 секунда при включенной охране при выключении зажигания и подключить его к проводу закрывания цз (коричневый в левой кик-панели).

Подключение цз Hyundai Creta 2016-2020

Для автозапуска на автомобиле с PTS подключаемся к проводам на задней части блока предохранителей.

Подключение к силовым проводам сзади блока предохранителей на Hyundai Creta 2016-2020

+12В на Hyundai Creta 2016-2020
+12В сбоку от блока предохранителей

При дистанционном и автоматическом запусках на Creta с кнопкой запуска работают сенсоры на ручках и штатный брелок. Возможно завести и заглушить двигатель штатным брелоком (3 раза нажать на кнопку закрытия). После автозапуска фары саму гаснут через 10 секунд. Мягкой посадки нет.

Если автомобиль с ключом, то можно подключиться к проводам на замке зажигания. На этих Creta штатный брелок при автозапуске не работает.

Подключение к силовым проводам на замке зажигания на Hyundai Creta 2016-2020

Проход под капот легко осуществить через тросик капота: отверстие большое и даже датчик температуры (а он у Пандоры не маленький) легко проходит.

Концевик капота ставим свой.

Установка концевика капота на Hyundai Creta 2016-2020
