Фото точек подключения сигнализации на автомобиль Ford Mondeo1996-2000 годов выпуска

Автор Engeneer070

Для того чтобы снять фальшпанель придётся постараться. Сначала вынимаем клавиши подогрева стёкол – слева.

Установка автосигнализации на Ford Mondeo 1996-2000

Под клавишами саморез.

Установка автосигнализации на Ford Mondeo 1996-2000

Теперь часы справа.

Установка автосигнализации на Ford Mondeo 1996-2000

Под ними два самореза...

Установка автосигнализации на Ford Mondeo 1996-2000

...и два самореза над щитком.

Установка автосигнализации на Ford Mondeo 1996-2000

Вынимаем фальшпанель и аккуратно отщёлкиваем датчик климат-контроля.

Установка автосигнализации на Ford Mondeo 1996-2000

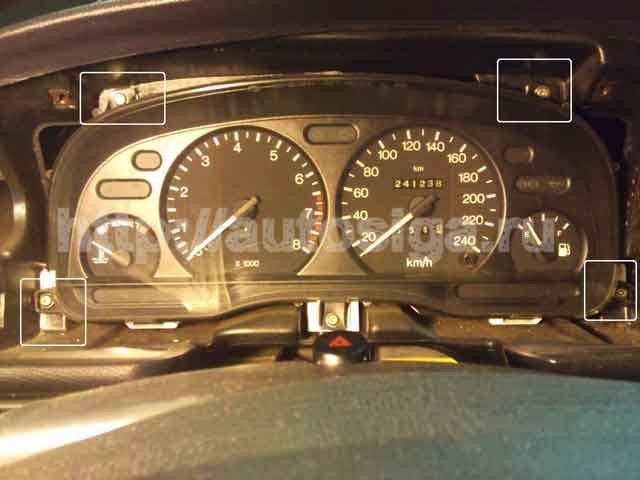

Сам щиток держат четыре самореза.

Установка автосигнализации на Ford Mondeo 1996-2000

Получаем доступ к разъёмам.

Установка автосигнализации на Ford Mondeo 1996-2000

Нам нужен левый. Оранжевый/зелёный и оранжевый/чёрный – повороты (+)

Установка автосигнализации на Ford Mondeo 1996-2000

В этом же разъёме сигнал генератора (+) – зелёный/чёрный

Установка автосигнализации на Ford Mondeo 1996-2000

Разбираем подторпедник – крышку держат три самореза.

Установка автосигнализации на Ford Mondeo 1996-2000

Снимаем крышку – отщёлкиваем диагностический разъём.

Установка автосигнализации на Ford Mondeo 1996-2000

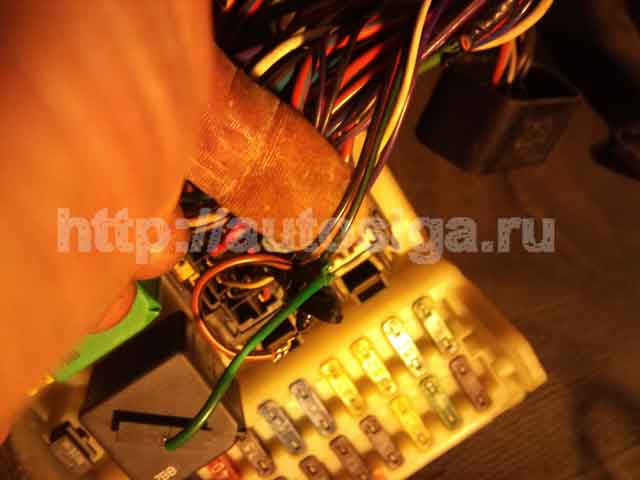

Получаем доступ к блоку предохранителей. Снимаем блок – с обратной стороны в жгуте находим провода концевиков.

Установка автосигнализации на Ford Mondeo 1996-2000

Водительская дверь – чёрный/красный(-), остальные двери – чёрный/зелёный (-).

Установка автосигнализации на Ford Mondeo 1996-2000

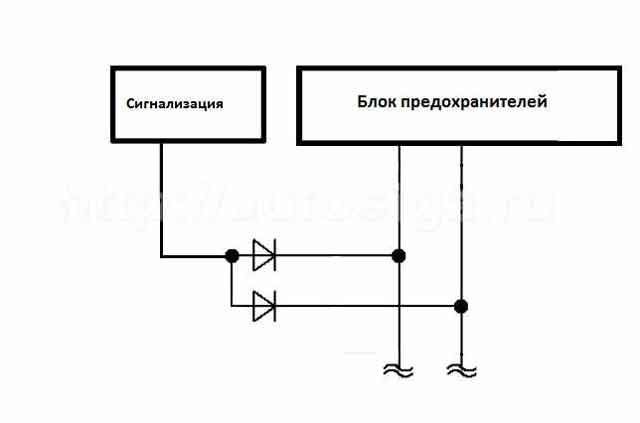

Подключаем по схеме.

Установка автосигнализации на Ford Mondeo 1996-2000

Разбираем порог, но для снятия порога придётся открутить сидение. Иначе это трудная процедура – порог цельный.

В жгуте порога находим провода центрального замка. Чёрный/оранжевый – закрытие (-) и чёрный/зелёный – открытие (-).

Установка автосигнализации на Ford Mondeo 1996-2000

По порогу тянем провод к плафону багажника и подключаемся к оранжевому/чёрному проводу концевик багажника (-).

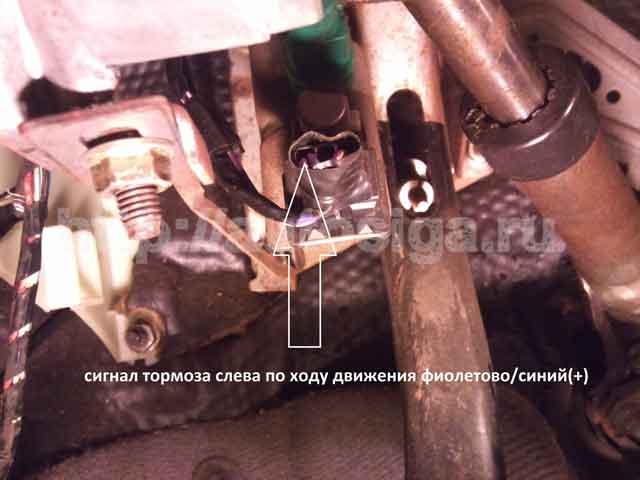

Контроль тормоза берём с лягушки – слева по ходу движения автомобиля - фиолетовый/синий провод (+).

Установка автосигнализации на Ford Mondeo 1996-2000

Жгут в моторный отсек протягиваем через заглушку на месте педали сцепления для АКПП или через уплотнение на стойке слева – для МКПП.

Ставим сирену

Установка автосигнализации на Ford Mondeo 1996-2000

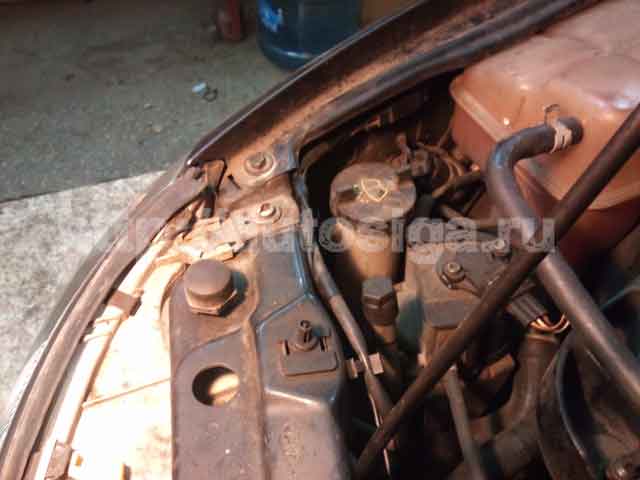

Концевик капота ставим рядом с родным (родной использовать не получится – он другой полярности).

Установка автосигнализации на Ford Mondeo 1996-2000

Собираем обходчик иммобилайзера по нижеприведённой схеме или используем готовые модули обходов иммобилайзера.

Установка автосигнализации на Ford Mondeo 1996-2000

Подключаемся к силовой части на замке зажигания:
батарея – красный
стартер – серый/белый
зажигание 1 – зелёный с полоской
асс – жёлтый с полоской

Engeneer070
