Фото точек подключения автосигнализации на Daihatsu Rocky 2019-2024

Автор Станислав Качарин

Daihatsu Rocky 2019-2024

Блок сигнализации размещаем за комбинацией приборов.

Масса – болт по центру за комбинацией приборов.

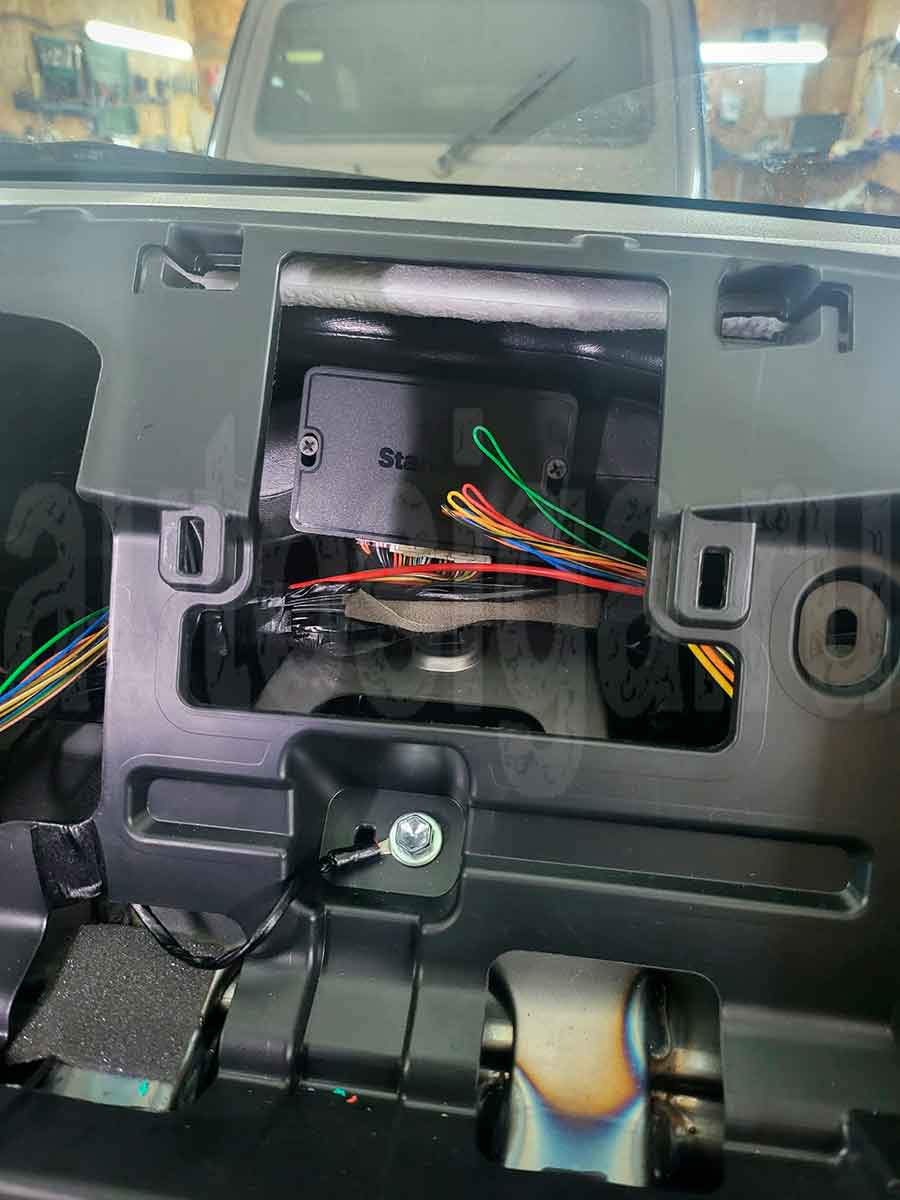

Daihatsu Rocky: размещение блока и подключение массы

Плюс – питание магнитолы.

В жгуте идущему на комбинацию приборов подключаем CAN шину: зелёный – H, синий – L.

Управление ЦЗ – в разрыв силовых проводов, идущих в дверь водителя (розовый, коричневый) или управляющих (белый, черный).

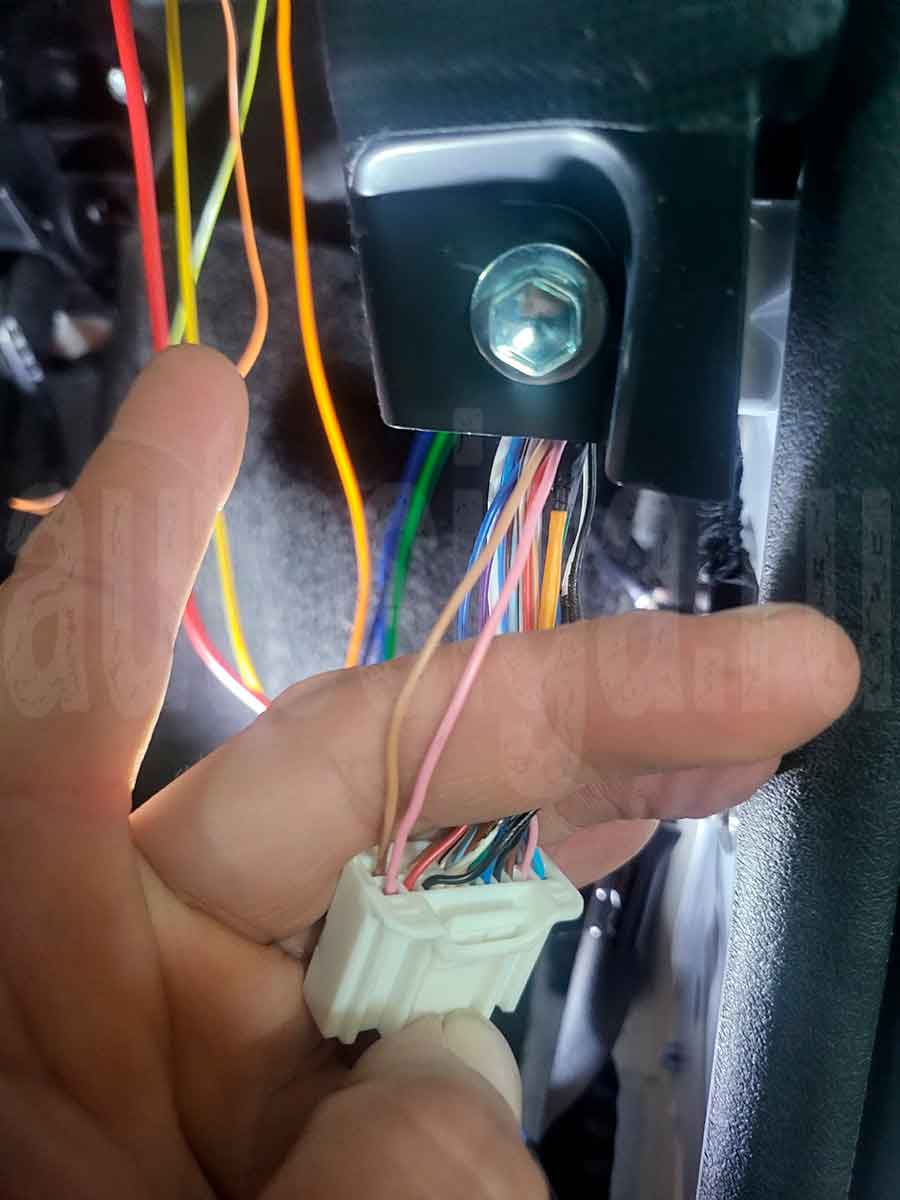

Daihatsu Rocky: подключение к силовым проводам центрального замка

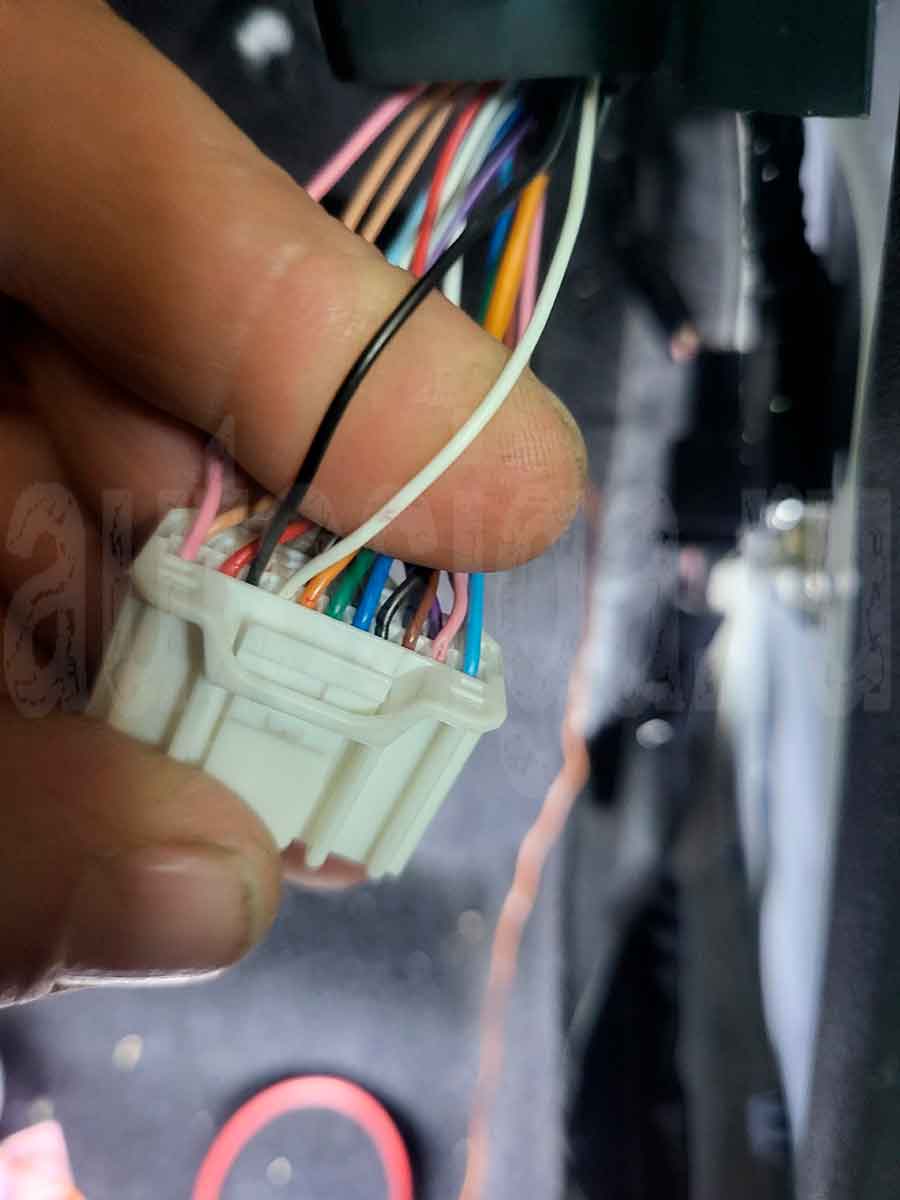

Daihatsu Rocky: подключение к управляющим проводам центрального замка

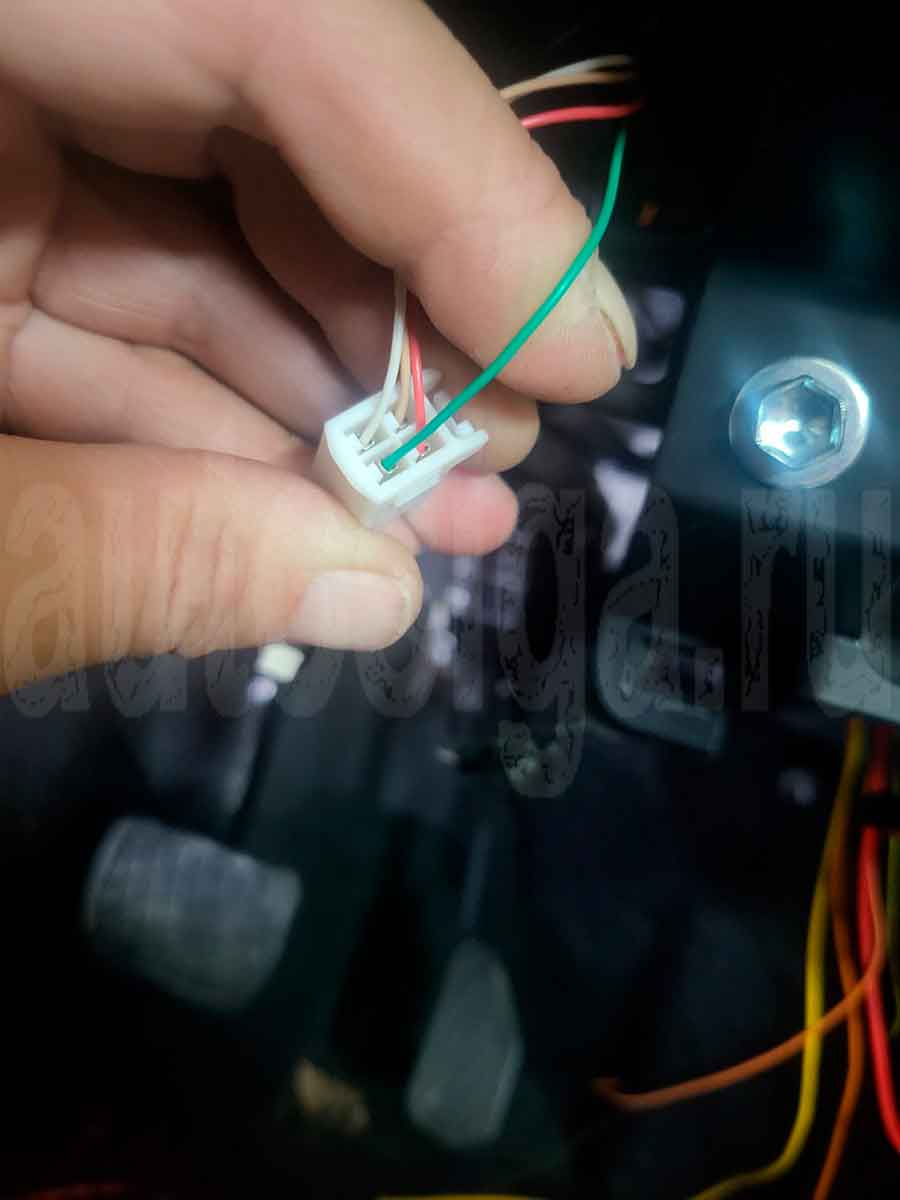

Педаль тормоза (+) – на кнопке включения стоп-сигнала, зелёный провод.

Daihatsu Rocky: подключение к педали тормоза

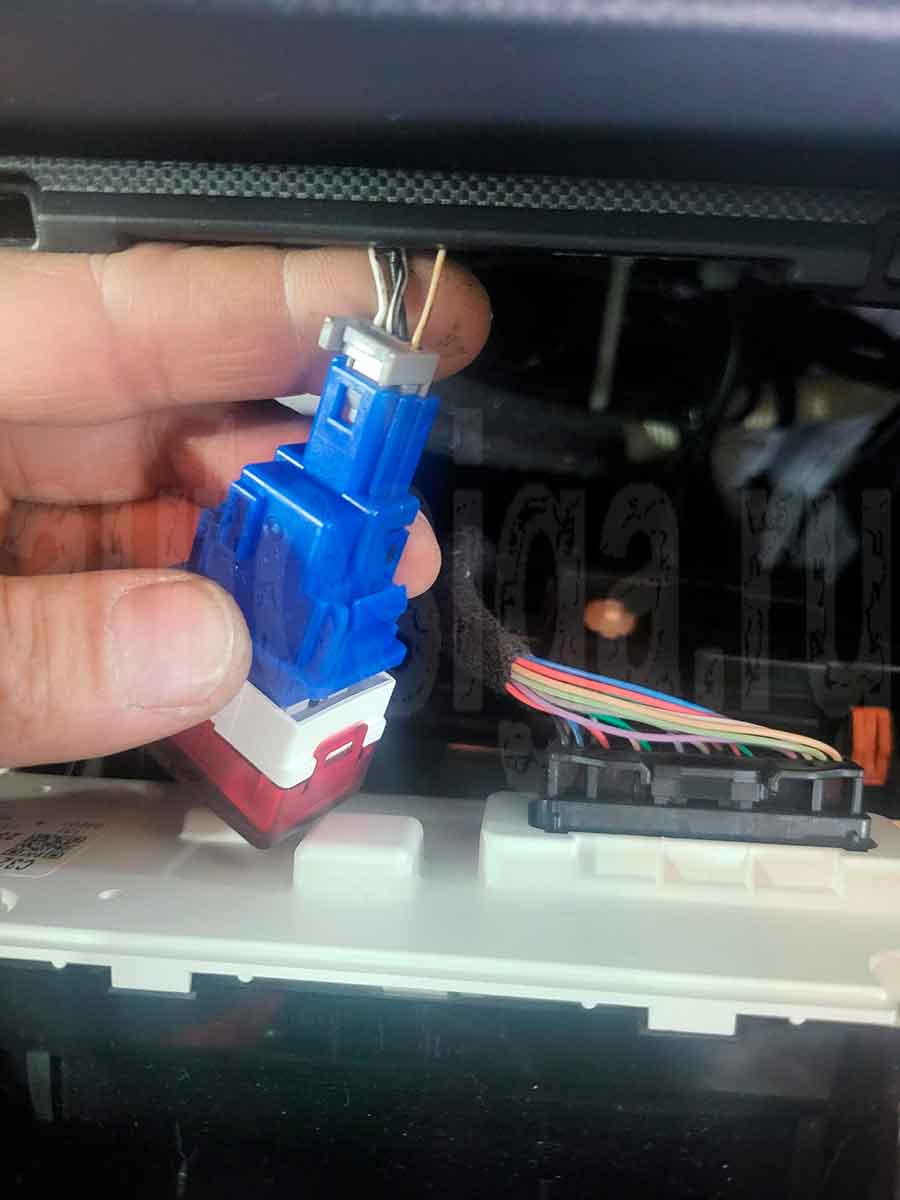

Аварийная сигнализация – на кнопке аварийной сигнализации, управление слаботочное по минусу.

Daihatsu Rocky: подключение к кнопке аварийки

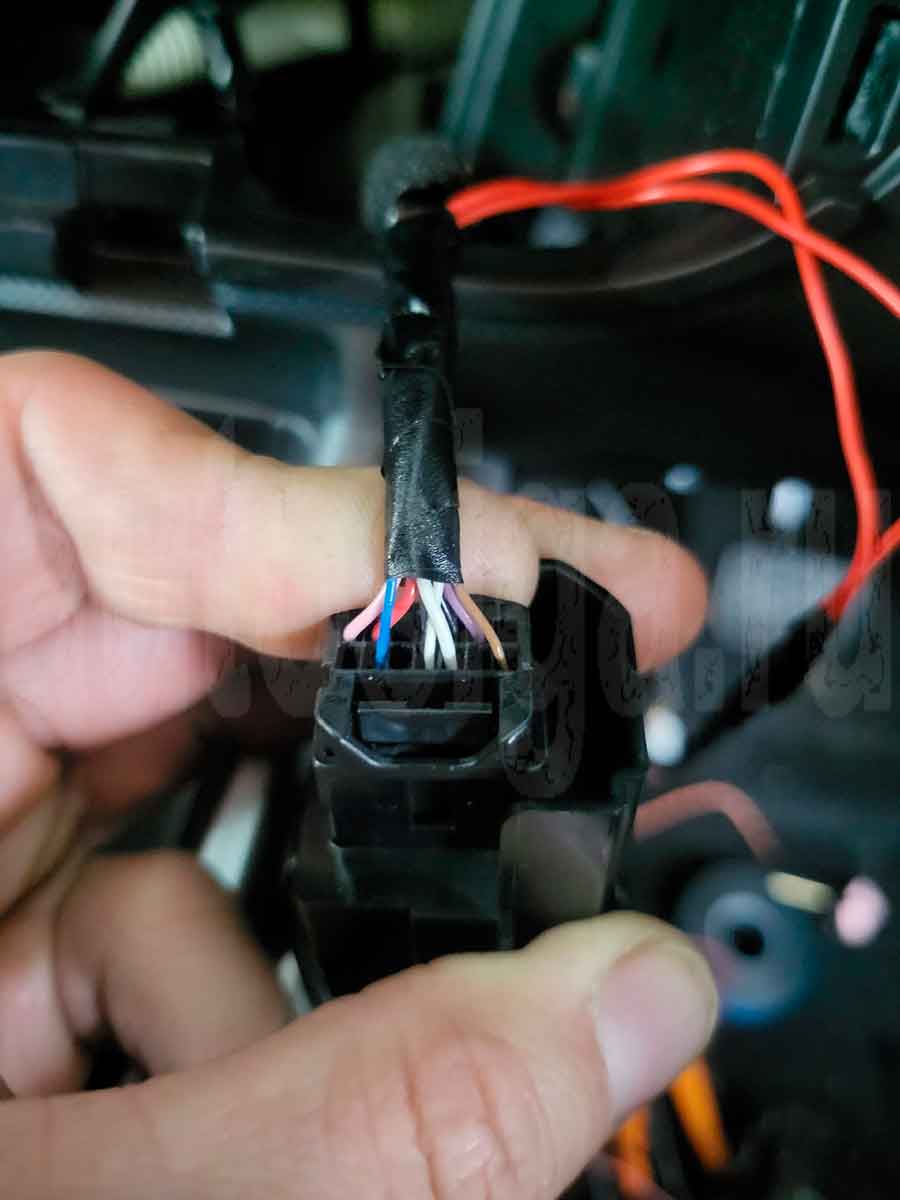

Старт/стоп – синий и коричневый на кнопке, развязываем диодами, управление слаботочное по минусу.

Daihatsu Rocky: подключение к кнопке запуска

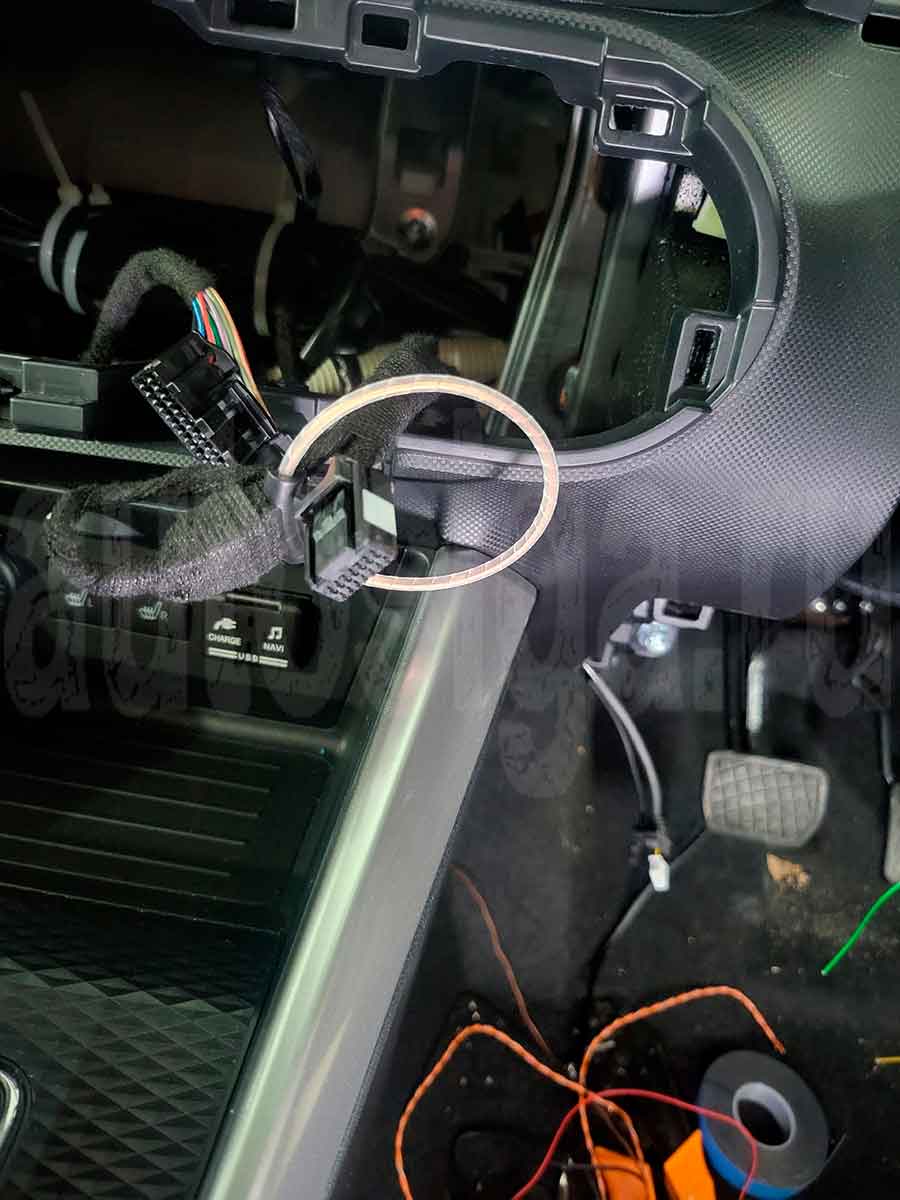

Обход иммобилайзера – разбираем ключ, достаем батарейку и помещаем в обходчик. Программируем на все время работы автозапуска, чтобы глушилась одним нажатием. Катушку обходчика одеваем при сборке на кнопку Старт/стоп.

Daihatsu Rocky: петля обходчика иммобилайзера

Станислав Качарин
