Фото точек подключения сигнализации на Chevrolet Aveo 2008, МКПП

Автор: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Chevrolet Aveo 2008

Снимаем левую боковую накладку торпедо.

Снятие накладки торпедо слева на Chevrolet Aveo 2008
Снятие накладки (держится на клипсах)

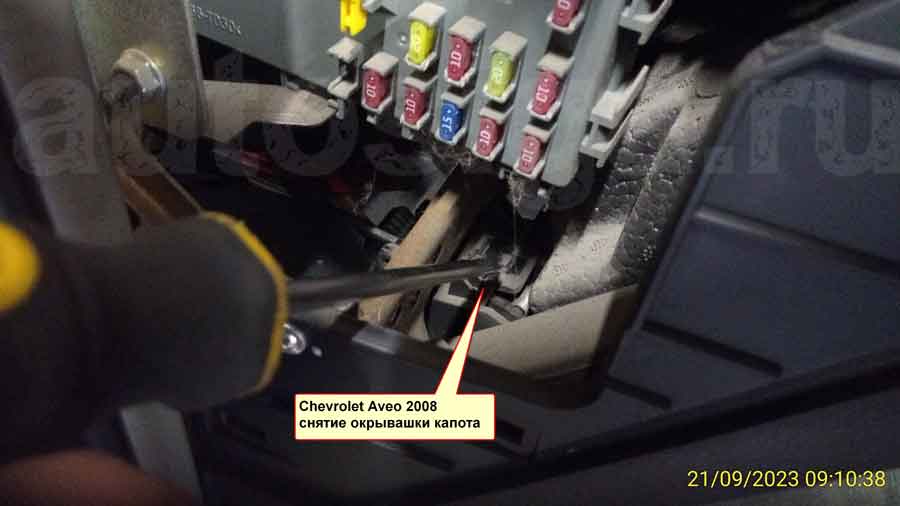

Снятие ручки открывания капота на Chevrolet Aveo 2008
Снятие ручки открывания капота

Почти все подключения сигнализации можно осуществить на разъёмах левой кик-панели и на замке зажигания.

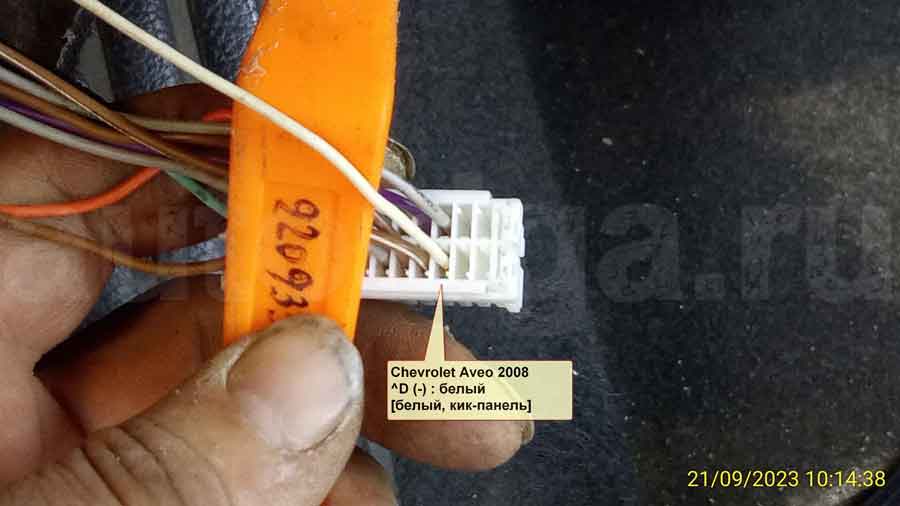

Подключение концевика дверей на Chevrolet Aveo 2008
Концевик дверей – белый в белом разъёме левой кик-панели

В этом же разъёме подключаемся к ручнику и центральному замку.

Подключение ручного тормоза на Chevrolet Aveo 2008
Ручник – коричневый/белый в белом разъёме левой кик-панели

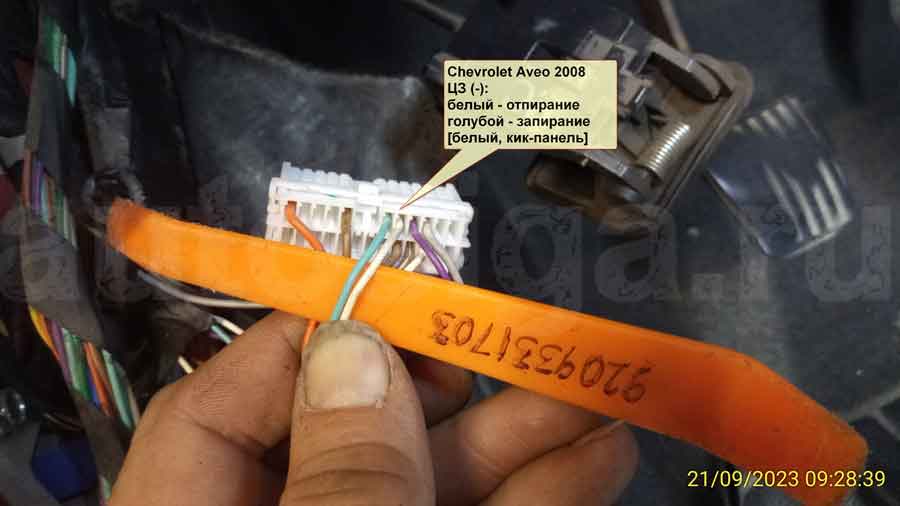

Подключение центрального замка на Chevrolet Aveo 2008
Управление цз – белый (отпирание), голубой (запирание) в белом разъёме левой кик-панели

Подключение к концевику багажника на Chevrolet Aveo 2008
Багажник – оранжевый/чёрный в сером разъёме левой кик-панели

Провод открытия багажника на Chevrolet Aveo 2008
Открывание багажника – коричневый в синем разъёме левой кик-панели

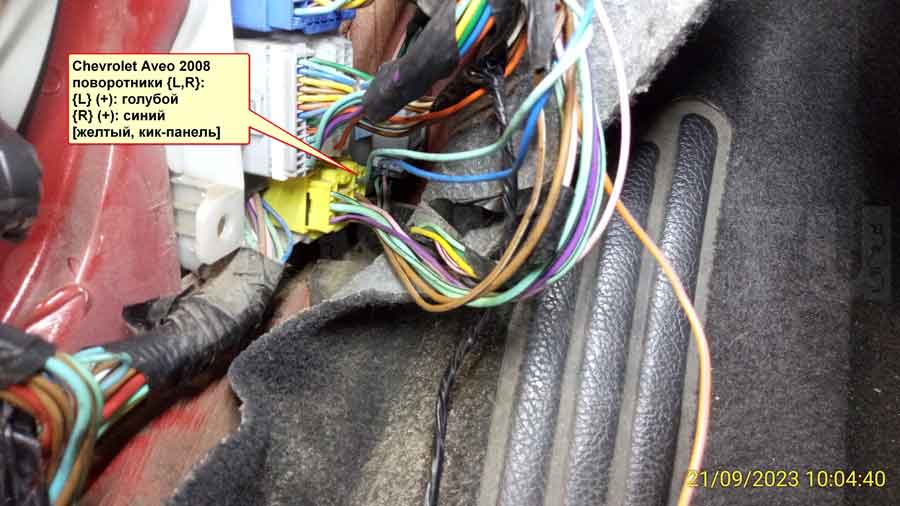

Повороты на Chevrolet Aveo 2008
Жёлтый разъём с поворотами

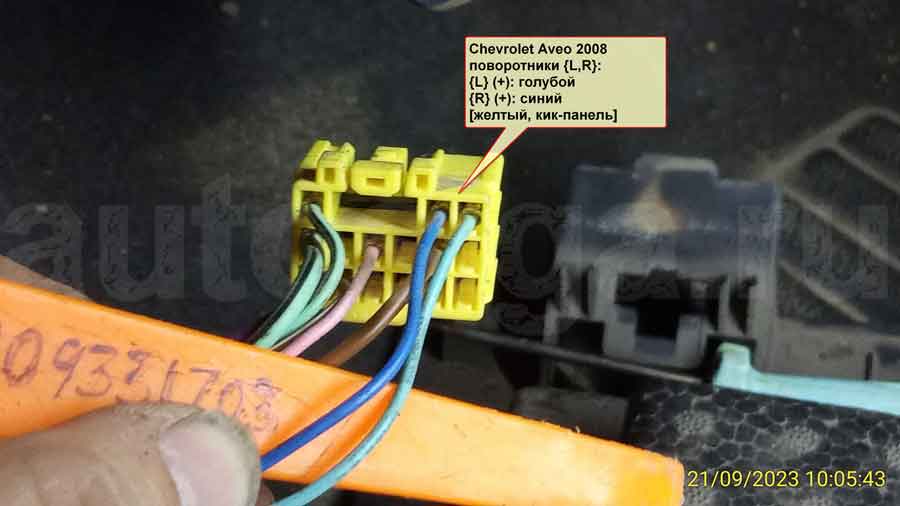

Подключение к поворотам на Chevrolet Aveo 2008
Повороты – голубой и синий в жёлтом разъёме левой кик-панели

Тахометр на Chevrolet Aveo 2008
Разъём с импульсами

Подключение к тахометру на Chevrolet Aveo 2008
Тахометр (импульсы) – белый

Подключение к силовым цепям на Chevrolet Aveo 2008
Замок зажигания: +12 – два красных/чёрных, зажигание 1 – розовый, зажигание 2 – оранжевый, асс – коричневый, стартер – жёлтый

Проход под капот на Chevrolet Aveo 2008
Проход под капот

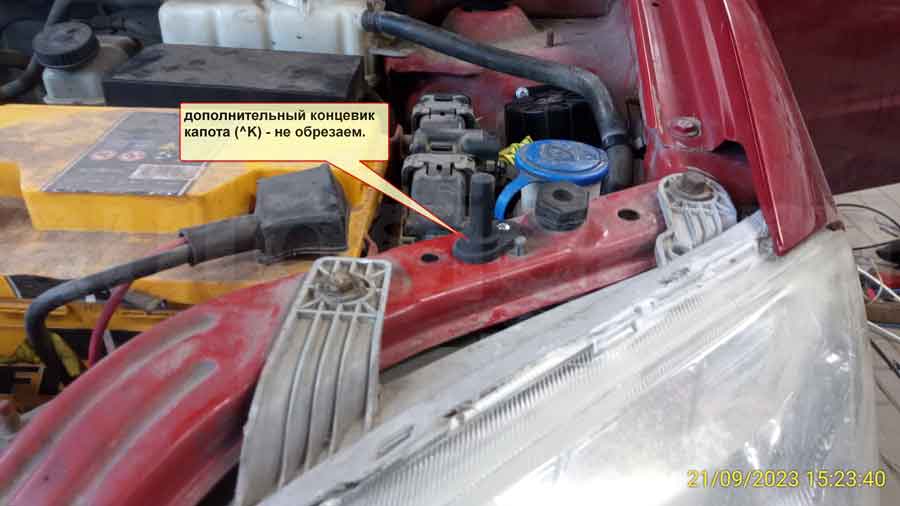

Установка концевика капота на Chevrolet Aveo 2008
Возможное место установки концевика капота
