Подключение автосигнализации на Chery S11 (Sweet, QQ)

Привет Дмитрий! Ставил на Chery QQ, сделал отчётик. Фотоархив большой. Лежит по ссылке.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Разбираем салон Chery S11 для удобства подключения автосигнализации. Добираемся до разъёмов панели приборов. Для этого совершаем действия, показанные на фото.

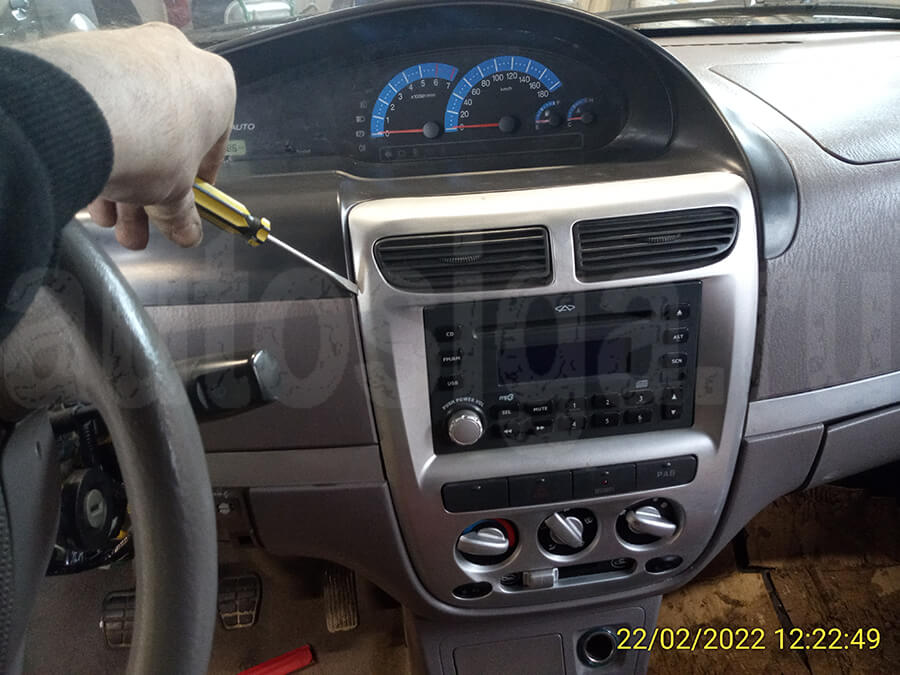

Chery S11 – снятие накладки магнитолы

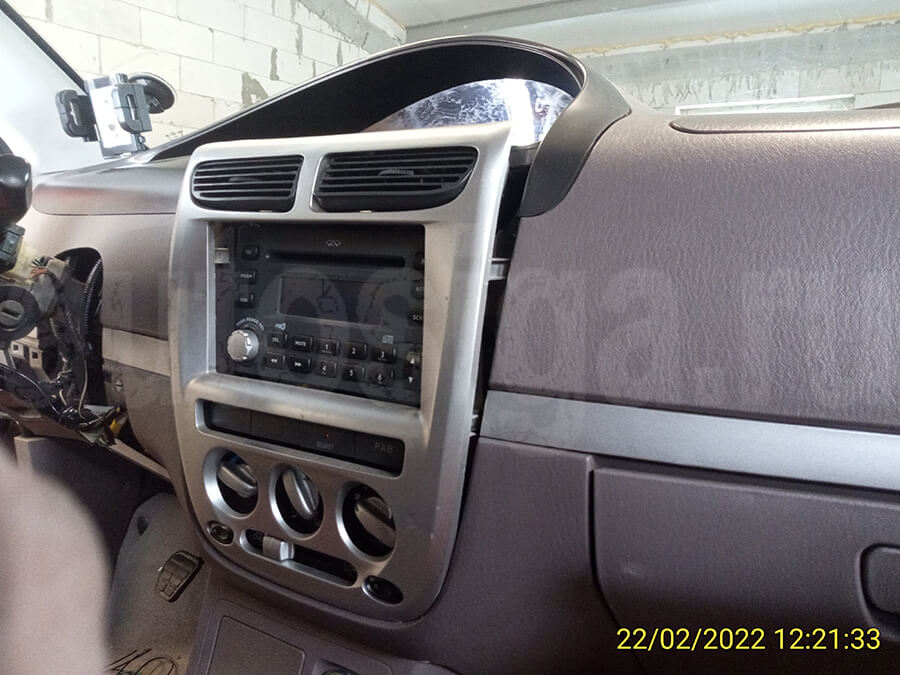

Chery S11 – снятие накладки магнитолы

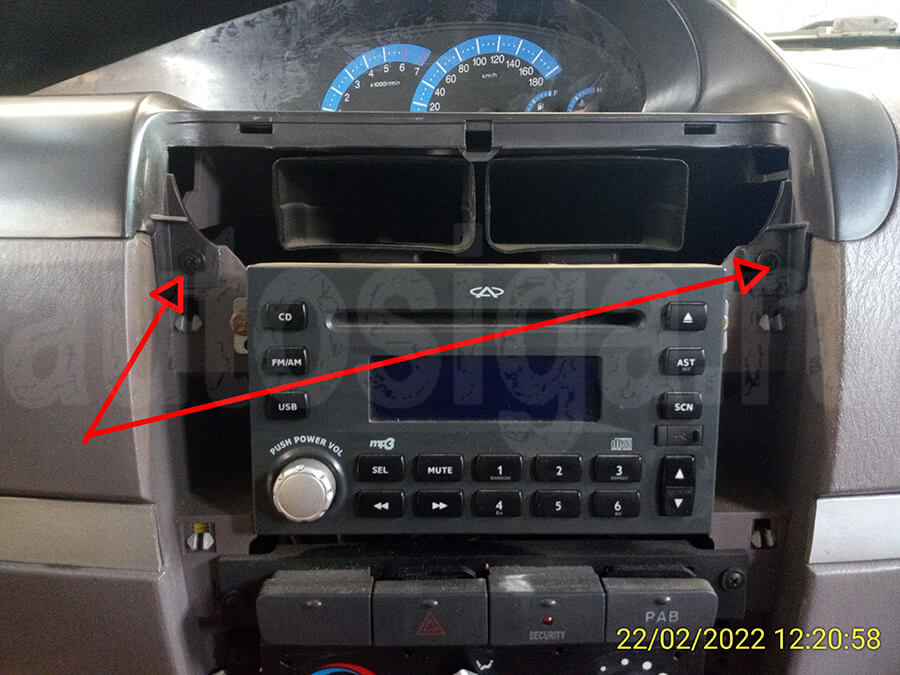

Chery S11 – откручиваем саморезы накладки панели приборов

Chery S11 – откручиваем саморезы крепления приборки

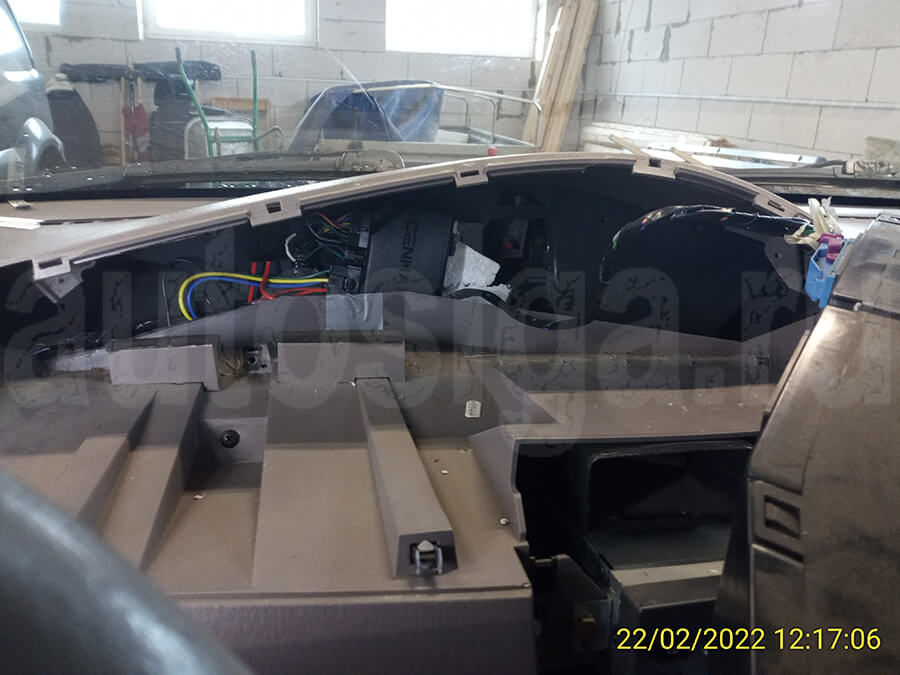

Chery S11 – панель приборов снята

Устанавливаем сирену и концевик капота.

Chery S11 – установка сирены и концевика капота

Провода в салон протягиваем по штатным проводам справа от рулевого вала.

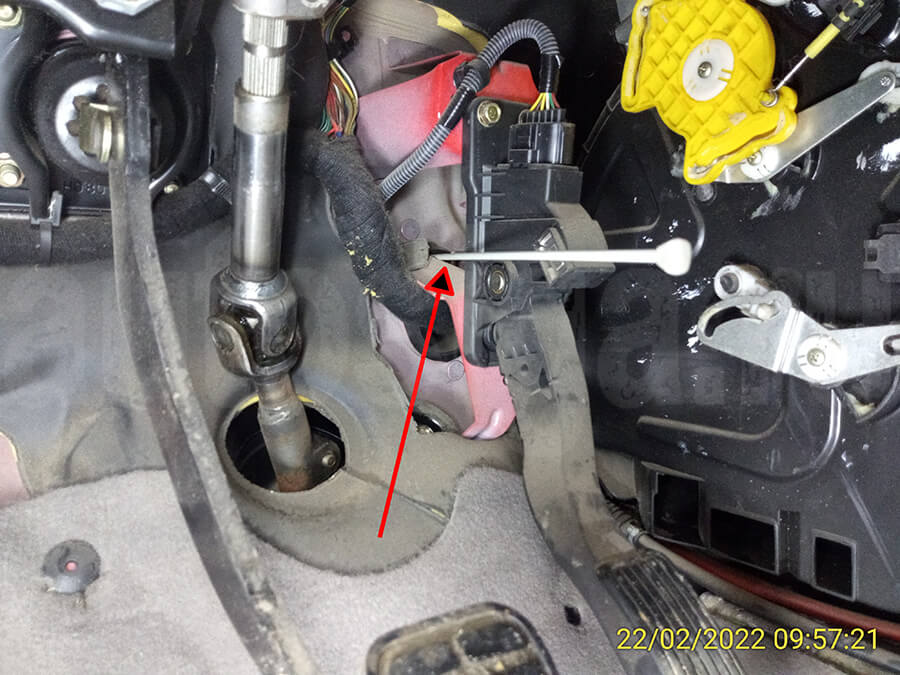

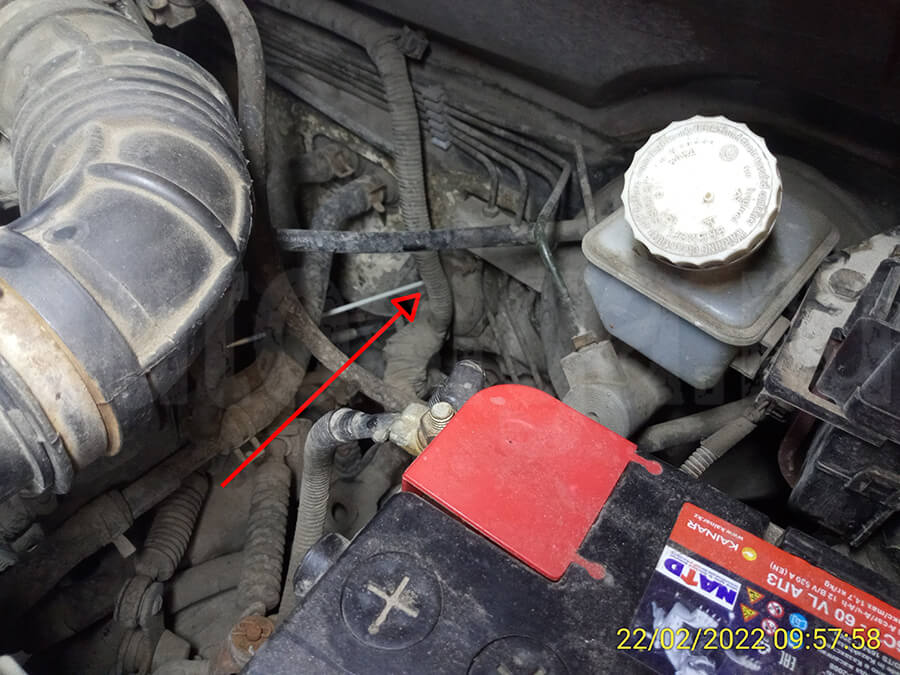

Chery S11 – протяжка проводов, вид со стороны двигателя

Chery S11 – протяжка проводов, вид со стороны двигателя

На панели приборов подключаемся к ручнику, концевикам дверей, поворотам и тахометру.

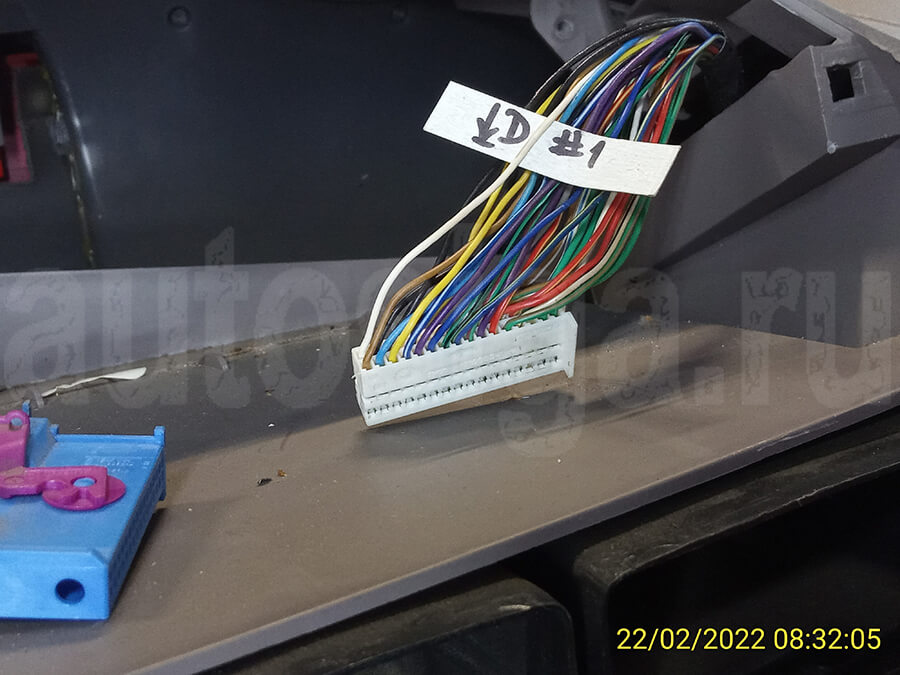

Chery S11 – концевик дверей
Концевик дверей: белый в белом разъёме панели приборов (pin 1)

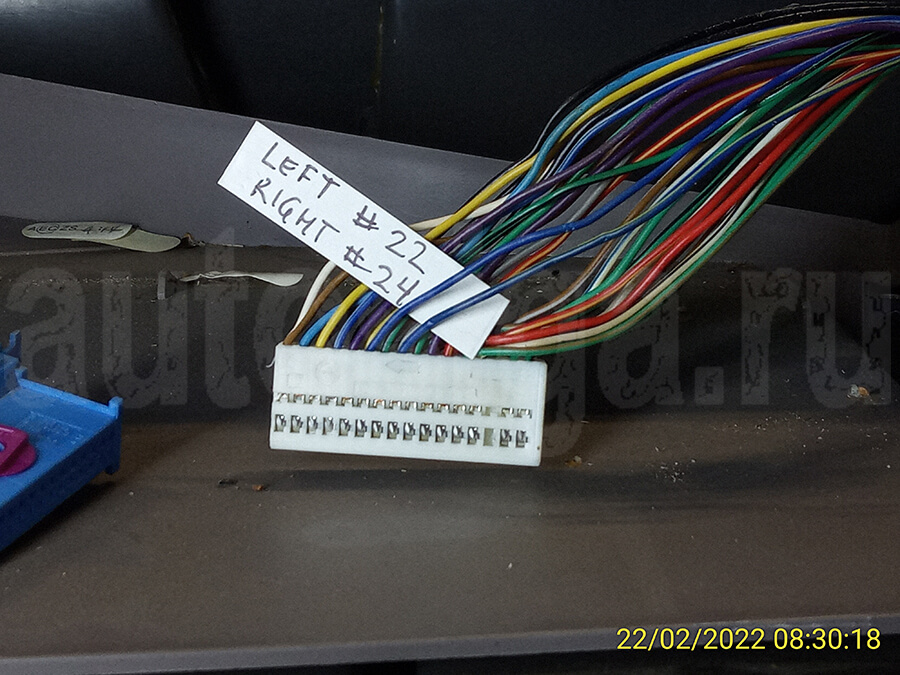

Chery S11 – повороты
Поворотники: синий и синий/жёлтый в белом разъёме панели приборов (pin 22, 24)

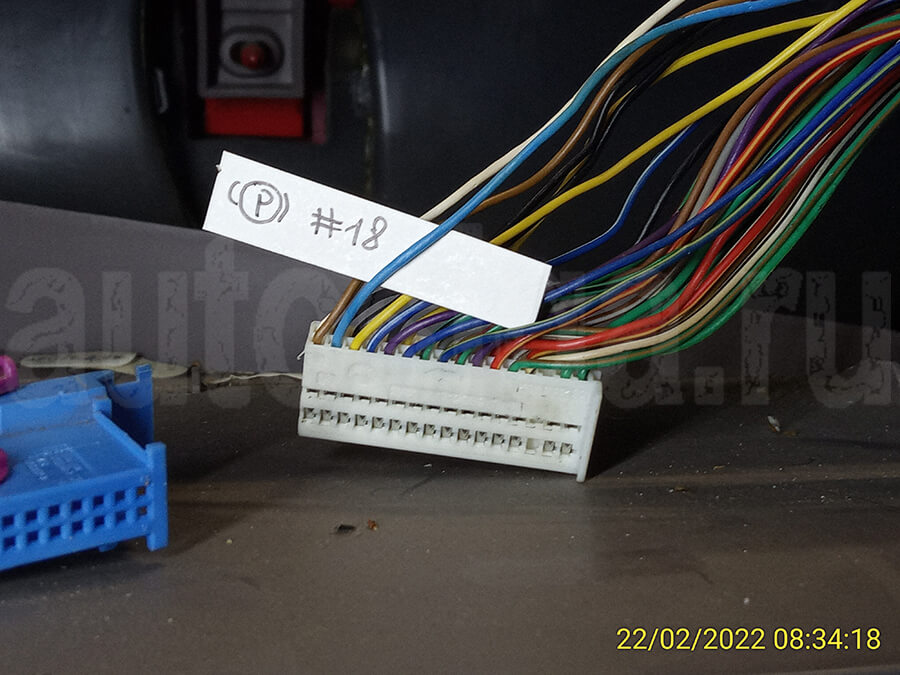

Chery S11 – ручник
Ручник: голубой в белом разъёме панели приборов (pin 18)

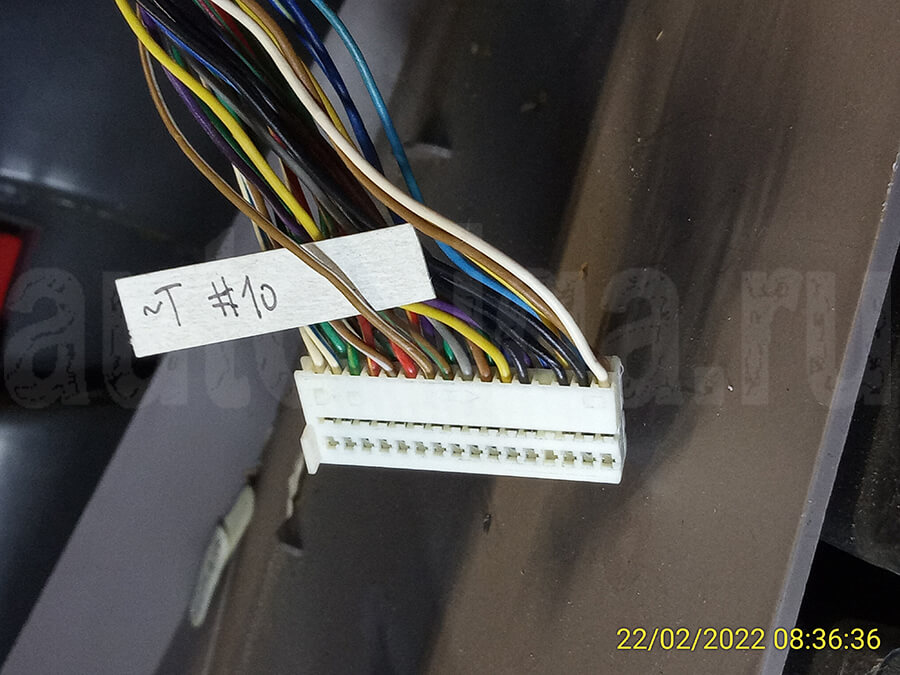

Chery S11 – тахометр
Тахометр: коричневый/белый в белом разъёме панели приборов (pin 10)

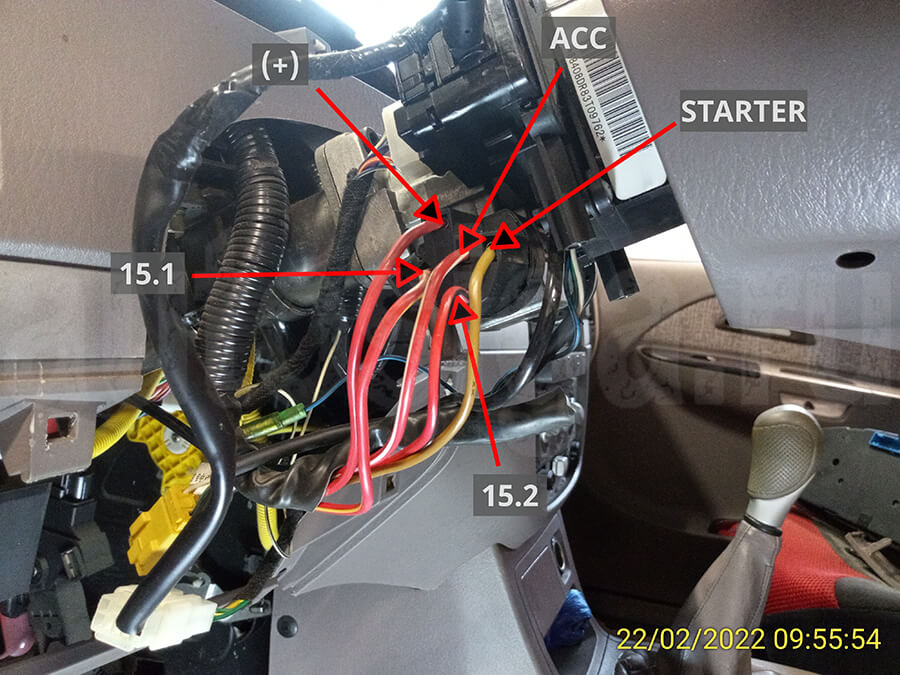

Подключаем силовые провода на замке зажигания:
+12 – красный
Зажигание 1 – красный/жёлтый
Зажигание 2 – красный/чёрный
АСС – красный/белый
Стартер – коричневый

Chery S11 – замок зажигания

Для обхода штатного иммобилайзера подключаемся обходчиком в разрыв штатной антенны на разъёме блока иммо.

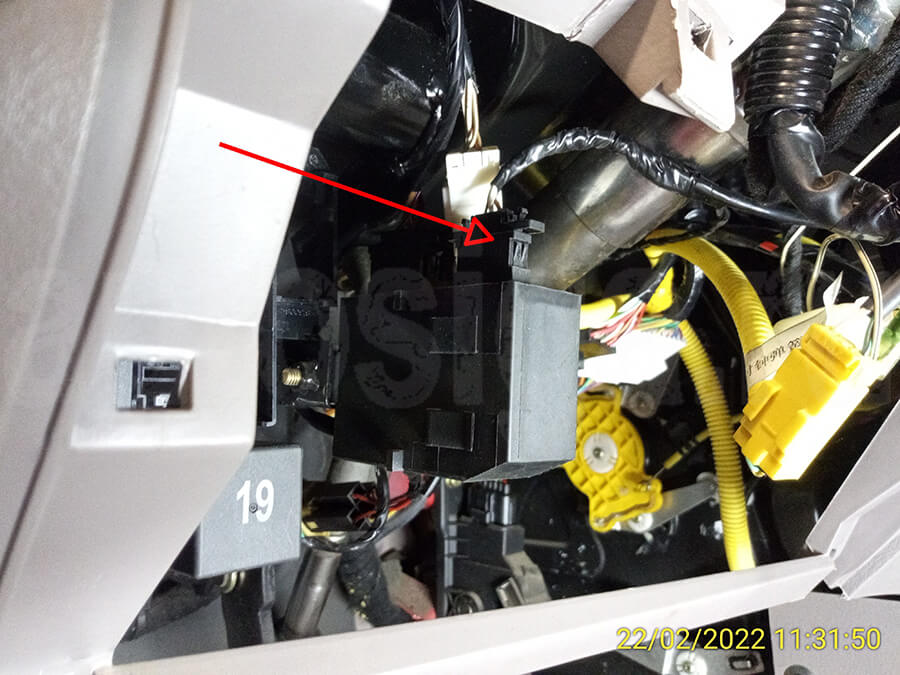

Chery S11 – блок иммобилайзера

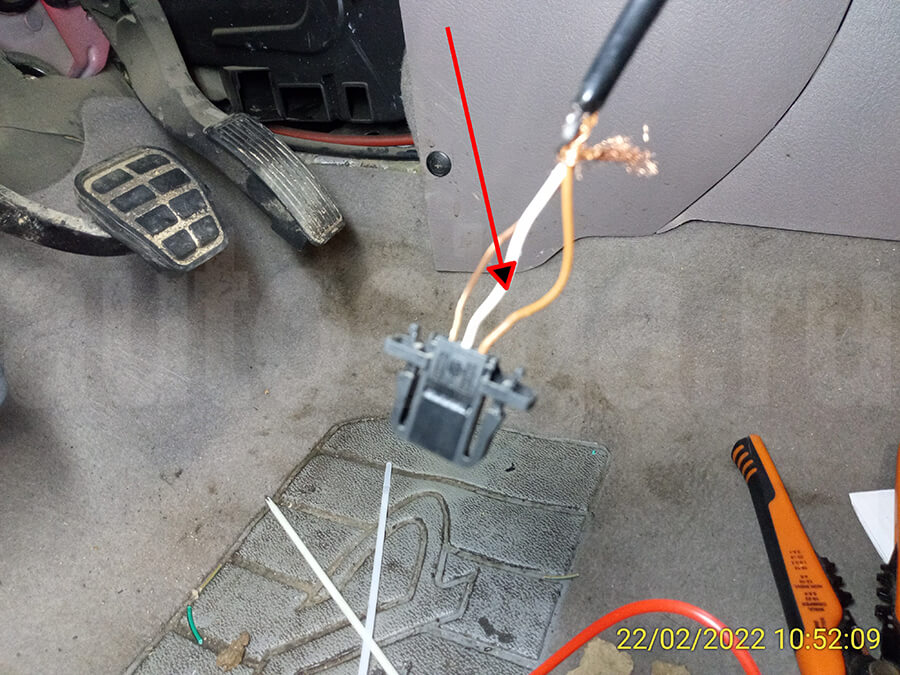

Chery S11 – разъём блока иммобилайзера
Подключаемся в разрыв штатного белого провода

К центральному замку подключаемся в левой кик-панели.

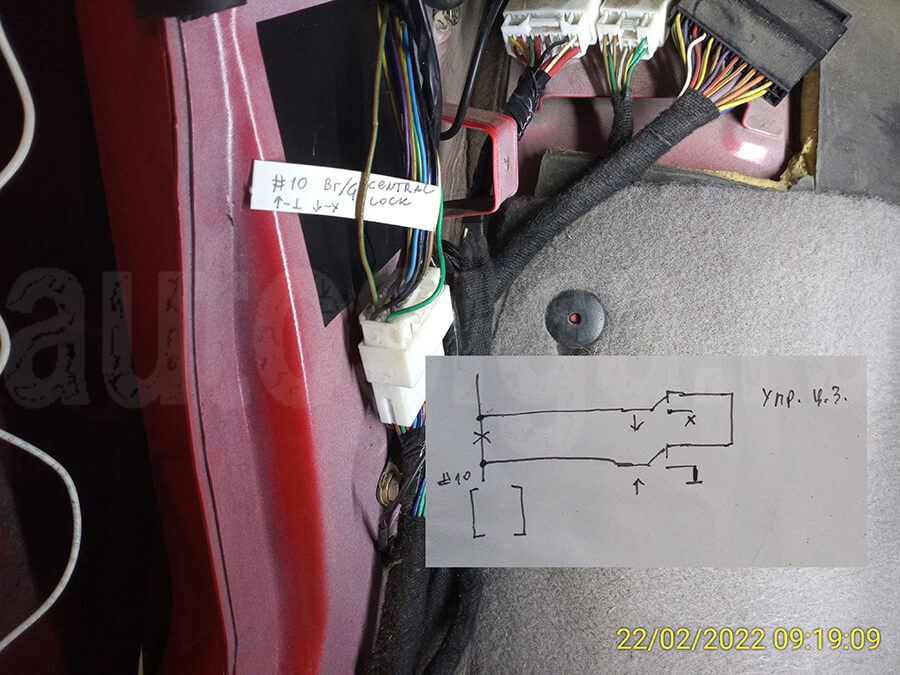

Chery S11 – центральный замок
Центральный замок: коричневый/зелёный (открыть – масса, закрыть – разрыв), pin 10

Под водительским сиденьем находится блок BCM. В разъёме А подключаемся к концевику багажника.

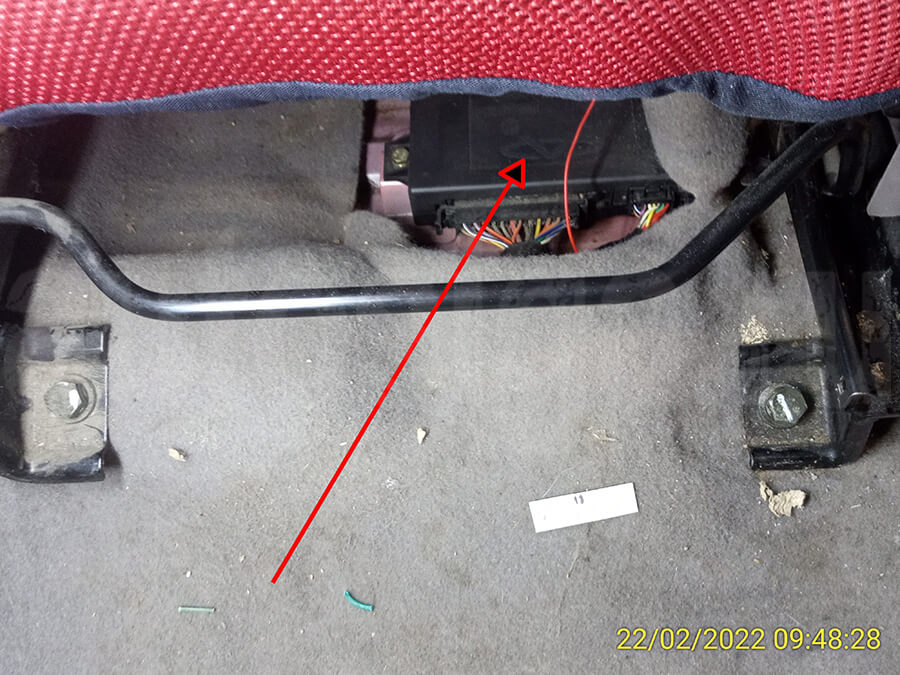

Chery S11 – BCM под сиденьем водителя
BCM под сиденьем водителя

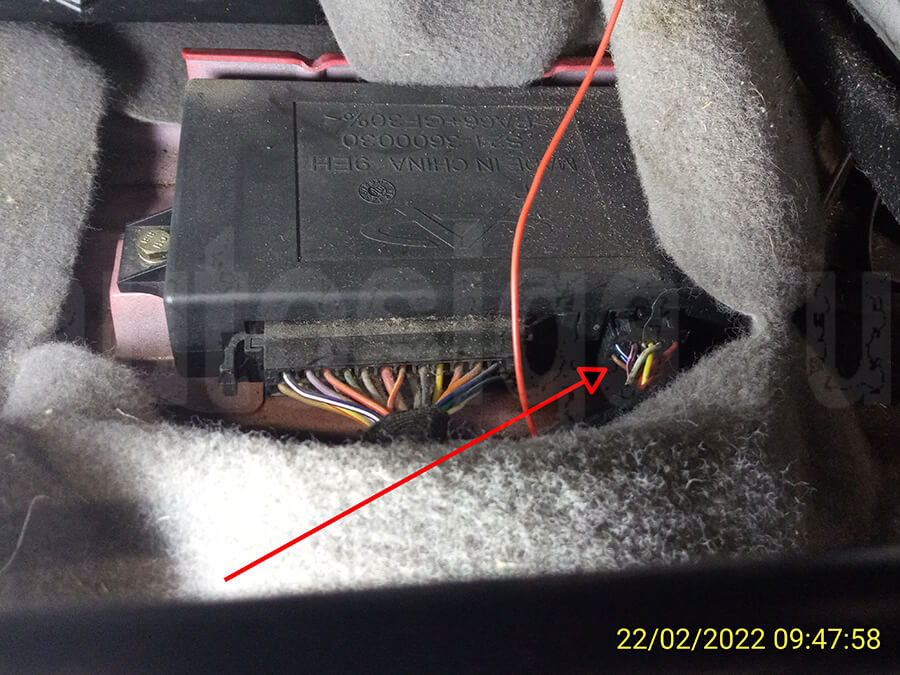

Chery S11 – разъём для подключения багажника
Разъём для подключения багажника

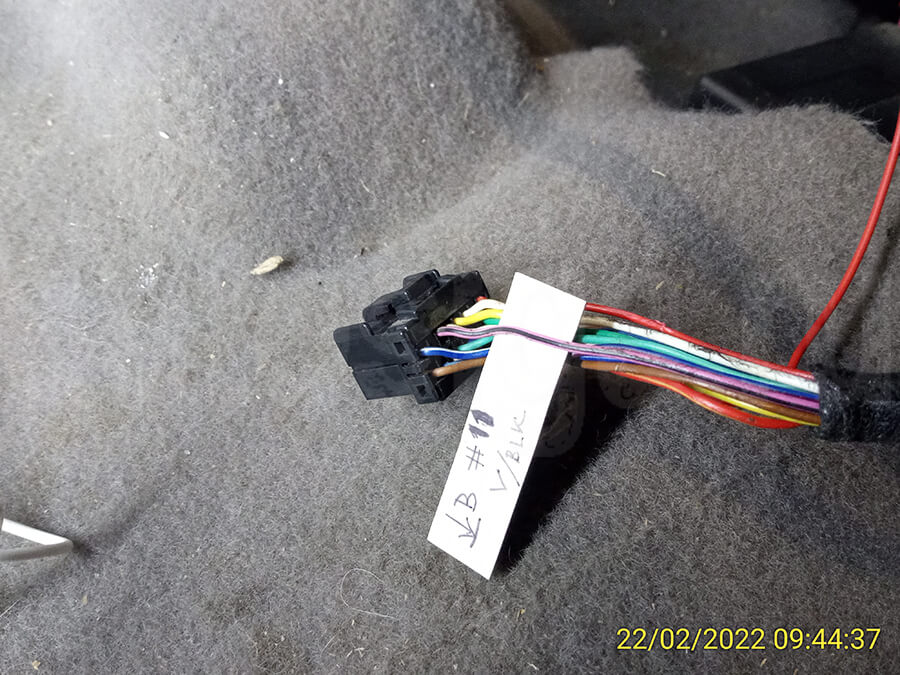

Chery S11 – концевик багажника
Концевик багажника: фиолетовый/чёрный (pin 11)
