Точки подключения сигнализации на Changan CS75 2018

Основные подключения в левом и правом пороге. По разборке ничего сложного.
До щитка не добирался, т.к. клиент пожелал минимум разбора салона.
Контроль работы двигателя берётся с форсунки первого цилиндра.
Устанавливал на них как Шерхан 9, так и Старлайн а93. Кан шину не пробовал, всё по аналогу.
Обходчик иммобилайзера не нужен.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – красный/белый и красный/чёрный толстый
стартер – красный/синий
зажигание 1 – белый
зажигание 2 – черный/белый
асс – красный толстый

Центральный замок – зелёный/жёлтый в жгуте из двери. Открыть – минус, закрыть – минус через 800Ом.

Установка автосигнализации на Changan CS75 - Управление центральным замком

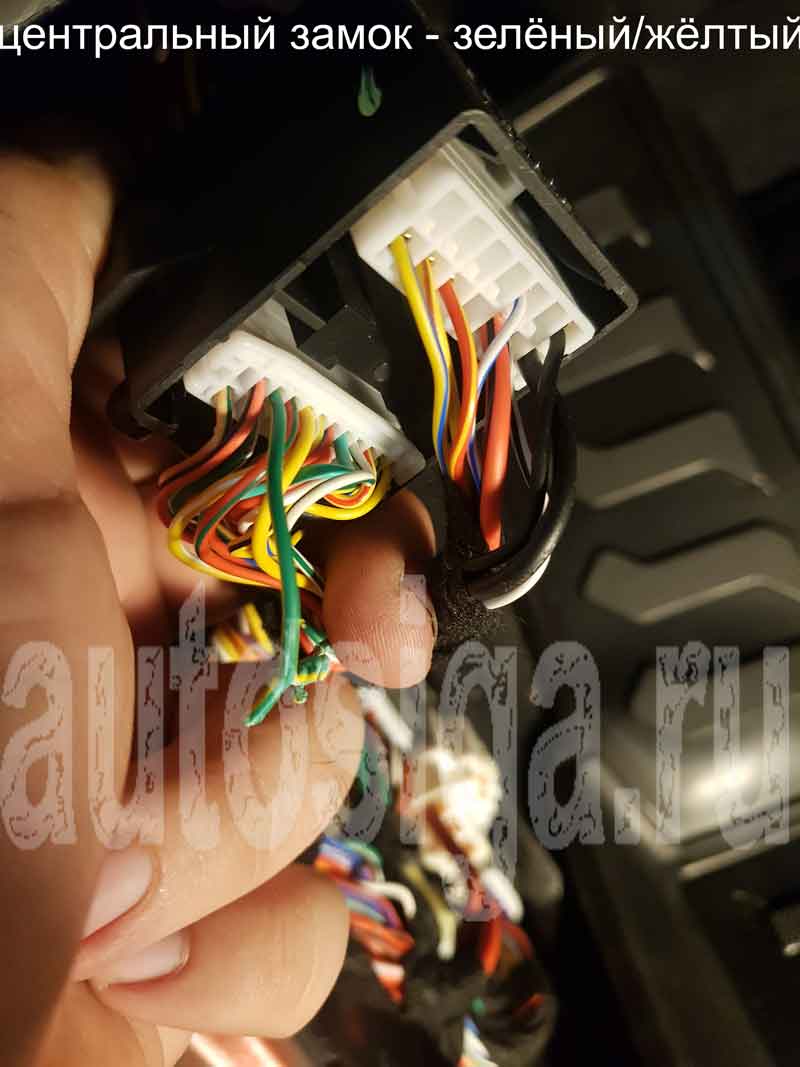

Управление центральным замком – зелёный/жёлтый

Концевики дверей (-) – белый/зелёный, белый/оранжевый, оранжевый в пороге водителя; белый/оранжевый, белый/жёлтый в пороге пассажира

Установка автосигнализации на Changan CS75 2018 - Подключение к концевикам дверей
Концевики дверей в пороге водителя: водителя, пассажира и багажника

Установка автосигнализации на Changan CS75 2018 - Подключение к концевикам дверей
Концевики дверей в пороге пассажира: передняя правая и задняя левая

Повороты (+):
правый – правая кик-панель, зелёный/чёрный
левый – левая кик-панель, зелёный/белый

Установка автосигнализации на Changan CS75 2018 - Левый поворотник
Левый поворотник

Установка автосигнализации на Changan CS75 2018 - Правый поворотник
Правый поворотник
