Установка сигнализации на Toyota Sienta

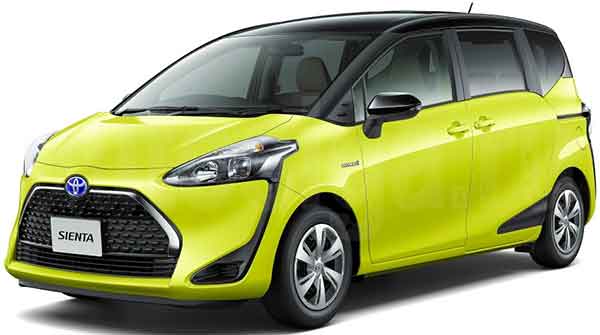

Автомобиль Toyota Sienta

Точки подключения автосигнализации на Toyota Sienta 2006

Замок зажигания:
+12V – красный и жёлтый
стартер – синий
зажигание – белый
зажигание 2 – белый
асс – чёрный

Центральный замок (-) – розовый (запирание) и красный (отпирание) в жгуте из двери водителя

Щиток приборов:
повороты – серый в левом разъёме и красный в правом разъёме
концевик дверей – жёлтый в левом разъёме
тахометр – чёрный в правом разъёме

Тормоз – фиолетовый на педали тормоза


Точки подключения автосигнализации на Toyota Sienta 2018, ключ

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – белый
Асс – синий
Ing 2 – голубой (верхний)
Ing 1 – розовый
Starter – голубой (нижний)

Приборка малый разъём:
Повороты силовые положительные – розовый и фиолетовый
Повороты слаботочный отрицательный – красный

Жгут из двери водителя:
Закрыть центральный замок, отрицательный – фиолетовый
Открыть центральный замок, отрицательный – бежевый

Жгут правого порога:
Концевик водительский – красный
Концевик задний правый – синий

Жгут левого порога:
Концевик передний левый – черный
Концевик задний левый – синий
Концевик багажника – белый

OBD разъем:
Тахометр – салатовый

Иммобилайзера в данном автомобиле нет. Обход не требуется.

Комментарии

Бензонасос - Чёрный в водительском пороге
Концевик Водительская дверь - голубой на левом разъеме
Зарядка- черный провод
