Установка автосигнализации на Saturn VUE

Точки подключения автосигнализации на Saturn VUE 2003 АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания.
На нём 8 проводов: 6 толстых и 2 тонких. Тонкие не трогаем.
Два оранжевых – + 12В
розовый – зажигание 1
оранжевый – зажигание 2
серый – асс
жёлтый – стартер

Блок BCM.
Центральный замок (+) – красный/чёрный (запирание), оранжевый/чёрный (отпирание) в белом малом разъёме
концевики дверей (-) – серый/чёрный (водительский), чёрный/белый (остальные) во втором слева белом разъёме. Развязать 4-мя диодами.

Повороты (+) – на блоке предохранителей одиночные провода (не сдвоенные!!!) голубой (левый) и синий (правый).

Стоп (+) – голубой на лягушке

Сигнал тахометра – белый на модуле зажигания

Обход штатного иммобилайзера

На автомобиле Saturn VUE иммобилайзер системы VATS. Про его обход рассказано в статье Обход штатного иммобилайзера. Модули обхода иммобилайзеров.

На замке зажигания маленький 3-х пиновый разъём, провода красный/белый, оранжевый/чёрный и жёлтый. Иммо работает по сопротивлению между оранжевым/чёрным и жёлтым проводами. У каждого авто своё сопротивление между проводами оранжевый/чёрный и жёлтый.

Для реализации запуска нужно подобрать сопротивление. Как это с делать? В режиме сопротивления цепляемся тестером к жёлтому и оранжевому/чёрному и поворачиваем ключ в положение ЗАЖИГАНИЕ ВКЛЮЧЕНО и смотрим сопротивление. В моём случае оно было 8.6 кОм. Для точной настройки я взял многооборотистый подстроечник.

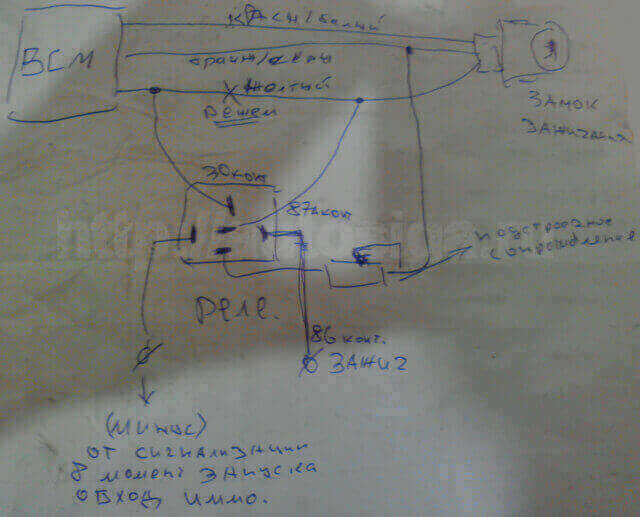

Подключаем по схеме:

Обход штатного иммобилайзера на Saturn VUE
