Установка сигнализации на Mitsubishi Pajero

Точки подключения автосигнализации на Mitsubishi Pajero 1995, левый руль, дизель, МКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – белый толстый
Зажигание1 – чёрный/белый
Зажигание2 – синий/красный (отключается при прокручивании стартера)
Асс – синий/жёлтый
Стартер – синий/серый

Центральный замок – чёрный/синий и чёрный/красный на блоке слева от педали сцепления

Повороты – зеленый/голубой и зеленый/желтый

Ручник – зеленый/красный (нигде не нашёл, пришлось тянуть прямо от концевика ручника)


Точки подключения автосигнализации на Mitsubishi Pajero 1995-1998

зажигание – чёрный с белым у рулевой колонки или под капотом в косе справа
стартер – чёрный с жёлтым (новые модели синий с чёрным) у рулевой колонки. У дизельных моделей есть реле стартера под капотом около площадки аккумулятора под резиновым кожухом

габариты – зелёный с белым в ногах водителя или в его пороге
повороты – зелёный и зелёный с жёлтым на выключателе аварийки

Блокировка двигателя на бензиновых моделях:
Топливный насос – чёрный с красным (3.5Л),
чёрный с белым (3.0Л) (чёрный с синим) в левом пороге
Инжекторы – чёрный с красным в жгуте под капотом из салона с пассажирской стороны. ВНИМАНИЕ! Этих проводов несколько, разрезание ошибочного может привести к печальным последствиям

Блокировка двигателя на дизельных моделях:
Питание клапана ТНВД – чёрный с белым в жгуте под капотом из салона с пассажирской стороны. ВНИМАНИЕ! Этих проводов несколько, разрезание ошибочного может привести к печальным последствиям

тахометр – белый с голубым на щитке приборов

концевик дверей – зелёный с красным (новые модели – зелёный с чёрным) (-) за щитком приборов

центральный замок (-):
Закрывание – чёрный с красным;
Открывание – чёрный с синим под консолью с водительской стороны на блоке ЦЗ (в районе динамика)

стеклоподъёмники на старых моделях (до 97г.) - реверс, остающийся на массе:
Подъем левого переднего окна: зелёный с чёрным
Подъем правого переднего окна: зелёный с чёрным
Подъем левого заднего окна: зелёный с чёрным
Подъем правого заднего окна: зелёный с чёрным
Эти провода нужно взять на главных кнопках управления с водительской стороны

стеклоподъёмники с1997г.: мультиплексное управление
Для подключения стеклоподъемников необходимо разобрать каждую дверь и врезаться в провода между мотором и блоком управления

стоп-сигналы – зелёный на лягушке

заводская сигнализация (старые модели):
Отключение – синий с чёрным (-) в ногах пассажира


Точки подключения автосигнализации на Mitsubishi Pajero IO 1999

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – синий
АСС – синий/желтый
Зажигание 1 – синий/черный
Зажигание 2 – синий/красный
Стартер – черный/желтый

Приборка:

  • Повороты:
    Черный разъем – зеленый/ красный
    Левый белый разъем – зеленый/желтый
  • Правый белый разъем:
    Концевики всех дверей, включая пятую (-) – красный/зеленый
    Тахометр – белый/зеленый

Стоп сигналы – зеленый на лягушке

Обходчик не понадобился, машина оказалась не чипованая, петли на замке нет.

Центральный замок
Делал кто-то до меня, блок Ц.З. расположен за блоком предохранителей. Наверху блока один разъем. На нем управление не вызвонил. Блок снимали и впаивали внутрь два провода. Управление – негатив.


Точки подключения автосигнализации на Mitsubishi Pajero 2000

стартер – чёрный с жёлтым от замка зажигания. Под капотом чёрный с красным в косе справа

повороты – зелёный с красным и зелёный с жёлтым в нижнем разъеме в блоке предохранителей в ногах

блокировка бензинового двигателя (непосредственный впрыск, двигатель GDI):
Топливный насос – синий с чёрным в левом пороге, уходит направо под заднее сидение, НО: будучи порезанным, не глушит машину на холостых оборотах, при нажатии на газ – глохнет

блокировка дизельного двигателя:
Под капотом в блоке предохранителей 20А, значок двигателя, на нем постоянный «+», надо найти реле от него запитываемое и блокировать провод от него исходящий

концевик дверей – красный (-) в левой передней стойке

центральный замок (-) – коричневый и зелёный с красным на синем блоке за блоком предохранителей


Точки подключения автосигнализации на Mitsubishi Pajero Pinin 2000

+30 - синий на замке зажигания
зажигание – синий с чёрным на замке зажигания
стартер – чёрный с жёлтым от замка зажигания

повороты – зелёный с красным и зелёный с жёлтым левой боковине

блокировка двигателя GDI: топливный насос нормально двигатель не глушит, поэтому +15 на ECU:
На правой боковине черный блок с тремя разъемами, в зеленом разъеме синий с чёрным с серебряным

концевик дверей:
Водительская – жёлтый с чёрным из двери;
Общий (с багажником) – красный с зелёным на левой боковине

центральный замок (-) – салатовый с красным и коричневый с чёрным на блоке ЦЗ за блоком предохранителей


Точки подключения автосигнализации на Mitsubishi Pajero Sport 2002 3.0L

+30 – белый на замке зажигания
зажигание – чёрный с белым на замке зажигания
стартер – чёрный с жёлтым от замка зажигания

повороты – зелёный с синим и зелёный с жёлтым на рулевой колонке
габариты – зелёный с белым на правой боковине

блокировка двигателя (топливный насос) – чёрный с белым в правом пороге

концевик дверей – зелёный с красным с серебряным в разъеме за левым динамиком

центральный замок:
запирание – разрыв синего с белым с серебряным;
отпирание – "-" на него

стеклоподъёмники:
Силовые провода в дверях (на выходе мультиплекс)

стоп-сигналы – зелёный с серебряным на лягушке

закрытие люка: подать зажигание на чёрный с белым провод за плафоном (с разрывом) и "-" на зелёный с жёлтым
ПРИМЕЧАНИЕ: Через 10 мин. перестает работать


Точки подключения автосигнализации на Mitsubishi Pajero Sport 2002, бензин, АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+30 – белый
асс – синий
зажигание – чёрный/белый
зажигание 2 – синий/красный
стартер – чёрный/жёлтый

Панель приборов:
концевик дверей – зелёный/красный, слева крайний разъём
повороты – зелёный/синий и зелёный/жёлтый (или на рулевой колонке)
зарядка – белый, левый разъём

Центральный замок (-) – черный/красный и черный/синий на блоке предохранителей (под ногами водителя): открутить его и за ним жгут

Стоп-сигналы – зелёный с серебряным на лягушке

Обход штатного иммобилайзера – обходчик петлевой модуль StarLine BP-04


Точки подключения автосигнализации на Mitsubishi Pajero Mini 2004 (правый руль, АКПП)

Прислал Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Жгут от замка зажигания:
+ 12V – белый
Стартер – чёрный/жёлтый
Зажигание – чёрный/белый
АСС_1 – синий
АСС_2 – синий/чёрный

Комбинация приборов:
Концевики всех дверей и багажника (-) – красный/зелёный, левый разъём
Тахометр – голубой, левый разъём
Повороты (+) – зелёный и зелёный/красный, правый разъём

Центральный замок – голубой/чёрный и голубой/белый
Отключить эл.привод замка водительской двери от штатного блока ЦЗ, и подключить его к сигнализации по силе.

Педаль тормоза (+) – зелёный на лягушке педали тормоза


Точки подключения автосигнализации на Mitsubishi Pajero 2005

Замок зажигания:
+12 В – синий/белый
ACC – синий/жёлтый
зажигание – синий/чёрный
зажигание 2 – синий/красный
стартер – чёрный/жёлтый

Панель приборов:
повороты (+) – зелёный/красный в среднем разъёме и зелёный/жёлтый в левом разъёме
зарядка (+) – белый/красный, левый разъём
концевики дверей (-) – жёлтый/красный, жёлтый/чёрный, жёлтый, жёлтый/зелёный, правый разъём
концевик багажника (-) – серый, правый разъём

Центральный замок (силовые ) – синий/красный и синий/чёрный из двери водителя


Точки подключения автосигнализации на Mitsubishi Pajero 2007

Замок зажигания:
+ 12В – синий
ACC – синий/жёлтый
зажигание – синий/чёрный
зажигание 2 – синий/красный
стартер – чёрный/жёлтый

Блок предохранителей:
повороты (+) – зелёный/жёлтый и зелёный/красный, средний разъём
центральный замок (-) – коричневый/чёрный и салатовый/красный (или красный/чёрный и серый/красный), сбоку нижний разъём
концевик водительской двери (-) – жёлтый, нижний разъём
концевик задней левой двери (-) – розовый, разъём с защёлкой
концевик багажника (-) – синий/чёрный, сбоку нижний разъём
концевик передней правой двери (-) – жёлтый/зелёный, сбоку верхний разъём
концевик задней правой двери (-) – жёлтый/салатовый (или жёлтый/красный), сбоку нижний разъём

импульс – на катушках, средние провода


Точки подключения автосигнализации на Mitsubishi Pajero Sport 2007, дизель

Автор Александр

Жгут замка
Зажигание 1 – черный/белый
Зажигание 2 – синий/красный
Асс – синий
Стартер – черный/желтый

В левом разъеме щитка
Габарит (+) – зеленый/белый
Двери+багажник (-) – зеленый/красный

В среднем разъеме щитка
Поворот (+) – зеленый/синий и зеленый/желтый
Генератор (+) – белый

В правом разъеме щитка
Ручник (-) – желтый/зеленый

Центральный замок (-)
закрывание – черный/красный
открывание – черный/синий
на блоке предохранителей, белый разъем с левого торца

Стоп (+)
Зеленый на лягушке

Импульс
Откручиваем 4 болта радиатора, который расположен над двигателем. Под ним расположена топливная аппаратура, и там самый верхний вертикальный разъем. Самый верхний провод.


Точки подключения автосигнализации на Mitsubishi Pajero Sport 2009 дизель

Замок зажигания:
+12 – синий/белый
зажигание – синий/чёрный
зажигание 2 – синий/красный
АСС – синий
стартер – красный/чёрный

тормоз (+) – синий/оранжевый, лягушка

Щиток приборов:
зарядка – белый, левый разъём
давление масла – жёлтый/зелёный, левый разъём

Блок предохранителей:
повороты (+) – зелёный/жёлтый и зелёный/красный, нижний левый разъём
центральный замок (-) – белый/синий (открыть) и зелёный/красный (закрыть), верхний разъём сбоку
концевик водителя (-) – чёрный/красный, нижний разъём сбоку
концевик передней правой двери (-) – жёлтый/коричневый, нижний разъём сбоку
концевик задних дверей и багажника (-) – жёлтый/чёрный, нижний разъём сбоку

Обходчик иммобилайзера SKY BIS-07


Точки подключения автосигнализации на Mitsubishi Pajero Sport 2012 АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+ 12V – синий/белый
АСС – синий
IGN_1 – синий/чёрный
IGN_2 – синий/красный
Стартер – красный/чёрный

Нижний разъём сбоку на блоке предохранителей:
Концевик двери водителя (-) – чёрный/красный
Концевик правой передней двери (-) – коричневый/жёлтый
Концевики задних дверей и багажника (-) – жёлтый/чёрный

Повороты (+) – зелёный/жёлтый и зелёный/красный, нижний левый разъём на блоке предохранителей

Центральный замок – белый и белый/красный, верхний разъём сбоку на блоке предохранителей. ЦЗ подсоединить по схеме ниже.

Подключение центрального замка на Pajero 2012

Тормоз (+) – синий/оранжевый, педаль тормоза

Зарядка (+) – белый, левый разъём приборки

Комментарии

Pajero sport 2011 белый с синим- общий концевик двери+ багажник
Паджеро 3 2005г цз коричнево-черный и зеленорчерный из двери, перекидка.

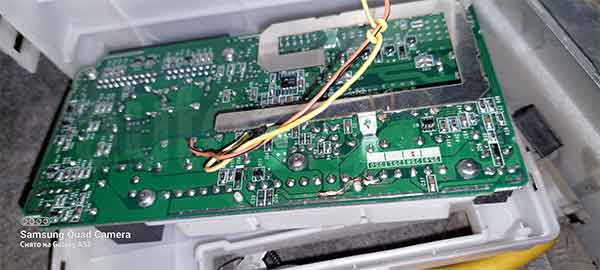

Mitsubischi pajero io 1999 год.. добавлю фото контактов центрального замка на блоке (за блоком предохранителей) управление по - (минусу)
Точки подключения автосигнализации на Mitsubishi Pajero Sport
2002 год, Бензин,АКПП, почему то в картах монтажа н е указаны: 2 зажигание и асс, печка без них работать не будет и иммобилайзер , исправляю
+30 – белый на замке зажигания
зажигание – чёрный с белым на замке зажигания
стартер – чёрный с жёлтым от замка зажигания
зажигание 2 - сине-красный от замка зажигания
АСС - синий от замка зажигания
концевик дверей – панель приборов слева крайний разъем
повороты – зелёный с синим и зелёный с жёлтым на рулевой колонке или на панель приборов
центральный замок минусовое управление :
Блок предохранителей (под ногами водителя) открутить его и за ним жгут:
черно/красный и черно/синий
стоп-сигналы – зелёный с серебряным на лягушке
зарядка - белый левый раз-м за щитком приборов
ИММО - обходчик петлевой Модуль StarLine BP-04
Mitsubishi Pajero Sport 2009 дизель


Цепь Цвет Полярность Расположение
+12 син/бел положительная замок зажигания
IGN 1 син/ч
IGN 2 син/кр
АСС син
стартер ч/кр
тормоз син/ор педаль
зарядка белый левый раз-м за щитком приборов
давление масла ж/зел левый раз-м за щитком приборов
повороты зел/ж и зел/ч нижний левый раз-м на блоке предохранителей
цз бел/син (откр) и зел/кр /(закр) отрицательная верхний раз-м сбоку на блоке предохранителей
концевик водителя ч/кр нижний раз-м сбоку на блоке предохранителей
концевик передней правой двери ж/кор
концевик задних дверей и багажника ж/ч
Pajero 2003 лев. руль. Слаботочное минусовое управление ц.з. жгут из пассажирской передней двери. Кор\кр и Салат\кр
Паджеро 2011 механика ручник желтый с чёрной полосой левый разъём приборки
Цитирую Артурчик:
Цитирую Гера:
Подскажите пожалуйста точки подключения На мицубиси паджеро спорт 2006 года турбодизель

Выложено же много точек. Пробуйте. Вот, например, Mitsubishi Pajero Sport 2007, дизель не подходит? Или ещё выше есть 2006 год. Проверяйте.

Цитирую Артурчик:
Цитирую Гера:
Подскажите пожалуйста точки подключения На мицубиси паджеро спорт 2006 года турбодизель

Выложено же много точек. Пробуйте. Вот, например, Mitsubishi Pajero Sport 2007, дизель не подходит? Или ещё выше есть 2006 год. Проверяйте.

Именно на 2006 год ничего нету
Цитирую Гера:
Подскажите пожалуйста точки подключения На мицубиси паджеро спорт 2006 года турбодизель

Выложено же много точек. Пробуйте. Вот, например, Mitsubishi Pajero Sport 2007, дизель не подходит? Или ещё выше есть 2006 год. Проверяйте.
Подскажите пожалуйста точки подключения На мицубиси паджеро спорт 2006 года турбодизель

Добавить комментарий

При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!


Последние комментарии

Colt 2005 центральный из двери водителья ( Салатовый_закрывание,Коричневый/чёрный_открывание.....

Автор: Kar36

Accord 2009. Концевик капота в салоне, для блокировки штатки. На блоке предохранителей, внизу...

Автор: Вадим

Гранд старекс корея 2020 лин а справа от бардачка большой плоский разъем

Автор: Булат

Rio 10 год(селедка), стар А 93 отказался работать от серо оранж на панели приборов (генератор...

Автор: Alex Quit

Дверь водителя концевик серый, в этом же разъеме возле проводов ц.з. отключает штатку.

Автор: Box167

Рассылка
