Установка сигнализации на Changan Eado

Точки подключения автосигнализации на Changan Eado 2014, механика

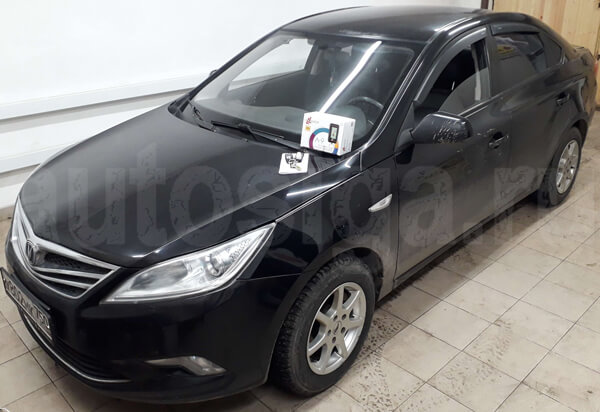

Автомобиль  Changan Eado 2014 – установка сигнализации
Changan Eado 2014

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Подключения в блоке комфорта с правой стороны у пассажира.

Зеленый разъем:
белый/фиолетовый (-) – багажник
белый/зеленый (-)дверь водителя
белый (-) – задняя  левая дверь
красный/черный (-) – задняя правая дверь
белый/синий (-) – передняя правая дверь

Белый широкий разъем:
повороты (+) – зеленый/белый и зеленый/черный

Синий разъем:
отпирание багажника (-) – желтый/белый, работает только когда центральный замок открыт, при закрытом не реагирует
центральный замок – серый/оранжевый, масса для открывания и масса через 1.2 кОм для закрывания

Приборная панель:
ручник – красный/синий, через диод
генератор (+) – коричневый/зелёный

Я сам взял с форсунки контроль работы двигателя.

Замок зажигания не записал, контролькой прозвоните =)

Концевик капота ставим свой с левой стороны возле акб.
Сирену воткнул возле тормозного цилиндра.
Провода протянул над педалью газа – есть овал, отмечено на шумке. Его вырезаем, там заглушка резиновая. Через неё и протягиваем провода (больше негде там тянуть).

Иммобилайзера не было.
