Установка сигнализации на Acura MDX Точки подключения автосигнализации на Acura MDX Автор marsauto Замок зажигания:+ 12 – белыйзажигание – синийзажигание 2 – оранжевыйстартер…

Установка сигнализации на Acura MDX

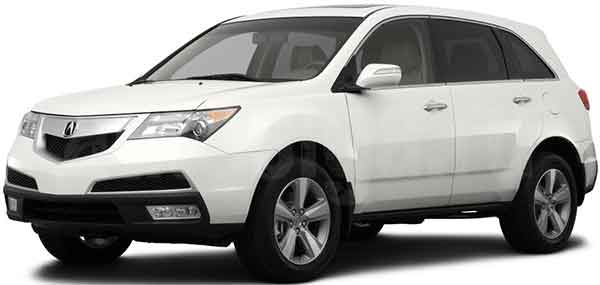

Автомобиль Acura MDX

Точки подключения автосигнализации на Acura MDX

Автор marsauto

Замок зажигания:
+ 12 – белый
зажигание – синий
зажигание 2 – оранжевый
стартер – желтый

повороты – желтый и коричневый на щитке
стоп – зеленый на лягушке
центральный замок – серый и синий в жгуте из двери очень тоненькие
концевики левых дверей – зеленый длинный разъём, коричневый с 1 серебряной точкой и зеленый с 1 серебряной полоской
концевики правых дверей – зеленый длинный разъём, голубой с 2 серебряными точками и салатовый с 2 серебряными точками


Точки подключения автосигнализации на Acura MDX 1-е поколение

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+12 – белый
АСС (выключается на время стартера) – белый/чёрный
Зажигание 1 – чёрный/жёлтый
Зажигание 2 (выключается на время стартера) – жёлтый
Стартер – чёрный/белый

Щиток приборов:

  • средний разъём:
    • поворот 1 – голубой/зелёный
    • концевик водительской двери – зелёный/оранжевый
    • концевик пассажирской двери – зелёный
    • концевик задней левой двери – салатовый/чёрный
    • концевик задней правой двери – зелёный/белый
    • концевик багажника – оранжевый
  • правый разъём:
    • поворот 2 – зелёный/жёлтый
  • левый разъём:
    • тахометр – зелёный/синий; StarLine 6 поколения, определяет обороты холостого хода более 3000, надо подогнать под реальные значения, с помощью делителя

Тормоз – белый/чёрный на выключателе педали тормоза

Центральный замок (-) – чёрный/белый (закрытие) и зелёный/красный (открытие) в двери водителя на блоке управления стеклоподъёмниками; штатная охрана не активируется, центральный замок работает в любом состоянии автомобиля

Комментарии

Акура 1 поколения

10.Тахометр = зелёно\синий с точками, левый разъём панели приборов
StarLine 6 поколения, определяет обороты холостого хода более 3000, надо подогнать под реальные значения, с помощью делителя.
11.Замок зажигания:
А. Питание +12 = белый
Б. АСС(выключается на время стартера) = бело\чёрный
В. Зажигание 1 = чёрно\жёлтый
Г. Зажигание 2( выключается на время стартера) = жёлтый
Д. Стартер = чёрно\белый
Акура 1 поколения
1.Поворот = голубо\зелёный с точками, средний разъём панели приборов
2.Поворот = зелёно\жёлтый с точками, правый раъём панели приборов
3.Концевик водительской двери = зелёно\оранжевый ,средний разъём панели приборов
4.Пассажирская дверь = зелёный с точками, средний разъём панели приборов
5.Задняя левая дверь = салатово\чёрный, средний разъём панели приборов
6.Задняя правая дверь = зелёно\белый, средний разъём панели приборов
7.Концевик багажника = оранжевый с точками, средний разъём панели приборов
8. Тормоз = бело\чёрный , положительный сигнал на выключателе педали тормоза
9.Центральный замок, тянуть провода в дверь водителя, к блоку управления стеклоподъёмниками:
А.Закрытие = чёрно\белый, импульс на массу 1сек
Б. Открытие = зелёно\красный с точками, импульс на массу 1 сек
Штатная охрана не активируется, центральный замок работает в любом состоянии автомобиля.
Не нашел данного авто Акура RDX 2008 год
Замок зажигания
+12 белый
Ig1 синий
Ig2 оранжевый
Acc красный
St желтый

Центральный замок синий и серый тонкие из двери водителя синий разъем управление по минусу
Двери 42 пиновый зеленый разъем блока BCM
Передняя левая зеленый
Задняя левая коричневый
Задняя правая голубой
Пепедняя правая салатовый
Багадник не нашел так как не исправен был концевик

Повороты желтый и коричневый на разъём еме приборной панели пины крайние

Генератор белый/синий на генераторе
Цитирую Паша:
год не помню, помню только что с европы.
в приборной панели три разъёма: маленький посередине, побольше справа и большой слева. в маленьком берём концевики дверей (з/б, з/к, з, св.з/ч) и багажника(ор.) в нём же левый поворот(з/с), правый поворот в разъёме побольше справа (з/ж), тахометр в большом разъёме зеленый с какой полоской не помню, возможно просто зелёный. ц/з взял с пассажирской стороны на блоке предохранителей верхний разъём слева и справа от защелки, цвета не помню. машина неудобная жутко :)

Стоп В левом жгуте +бел/ч. Закрыть чер/оранж открыть синий/красный .
В общем подключил через кнопку старт стоп, серый провод сверху слева кнопки, управление минусом, обходчик обычный, все работает.
А по силе запуск если простой обходчик ставить, как сделать чтоб ключ видела, у меня не видит ключ, при чем ключ подношу к замку, кнопку нажимаю видит, а сигнала пытается заводить по силе, не видит.
тахо сер синий , а по сути старая хонда типа торнео и тому подобных
MDX 2014 кнопка старт/стоп.
Установка по силе. Все точки указаны в схеме Starline F1 или Fortin EVO-KEY.
Все отлично работает. Для имитации открытия двери канал сигнализации на концевик вод.двери голубой провод в левом пороге в жгуте уходящем под сиденье.
Для отключения штатной сигнализации просто сдернуть разъем с концевика капота. Тогда штатка видя открытый капот не встает в охрану. А сигнализация нормально работает в слейв режиме. Блокировка есть в левом пороге бензонасос.
ACURA MDX 2007 концевики л/п-зеленый:л/з-зеленый;п/п-салатовый:п/з-серый:габариты-серый багажник-серый:левыйпорог.генератор-бел/син
год не помню, помню только что с европы.
в приборной панели три разъёма: маленький посередине, побольше справа и большой слева. в маленьком берём концевики дверей (з/б, з/к, з, св.з/ч) и багажника(ор.) в нём же левый поворот(з/с), правый поворот в разъёме побольше справа (з/ж), тахометр в большом разъёме зеленый с какой полоской не помню, возможно просто зелёный. ц/з взял с пассажирской стороны на блоке предохранителей верхний разъём слева и справа от защелки, цвета не помню. машина неудобная жутко :)
