Автосигнализация Pandora VX-4G GPS v3 – основные функции

Pandora VX-4G GPS v3 – телеметрическая автосигнализация со встроенными 4G LTE, GPS/ГЛОНАСС и Bluetooth 5.0. Третья версия сохранила основные возможности семейства VX-4G GPS, но получила изменённую аппаратную часть и комплектацию. Среди заметных особенностей v3 – новый трёхкнопочный брелок R-500BT, встроенный SIM-chip вместе со слотом nano-SIM, возможность добавить дальнобойный LoRa-радиоканал и расширенная работа с цифровыми данными автомобиля.

Что изменилось в Pandora VX-4G GPS v3

VX-4G GPS v3 продолжает линейку телематических систем Pandora с GSM и спутниковым позиционированием. Базовый блок сочетает мобильную связь 4G/3G/2G, GPS/ГЛОНАСС, Bluetooth 5.0, цифровые интерфейсы 2xCAN и LIN, а также IMMO-KEY.

При этом третья версия отличается не только внутренней аппаратной ревизией. Производитель изменил комплект и добавил функции, которые делают систему удобнее для владельца.

• В комплект включён Bluetooth-брелок R-500BT с тремя кнопками.
• Есть встроенный SIM-chip и отдельный слот nano-SIM.
• Система может автоматически переключаться между двумя вариантами SIM.
• Поддерживается дооснащение дальнобойным LoRa-радиотрактом 868 MHz.
• Расширена работа с отдельными цифровыми статусами автомобиля.
• Предусмотрена поддержка внешних и внутренних Bluetooth-датчиков давления в шинах.

VX-4G GPS v3 остаётся безэкранной телематической системой, но R-500BT заметно меняет повседневное управление: основные команды можно выполнять отдельным физическим брелоком, не используя для каждого действия телефон.

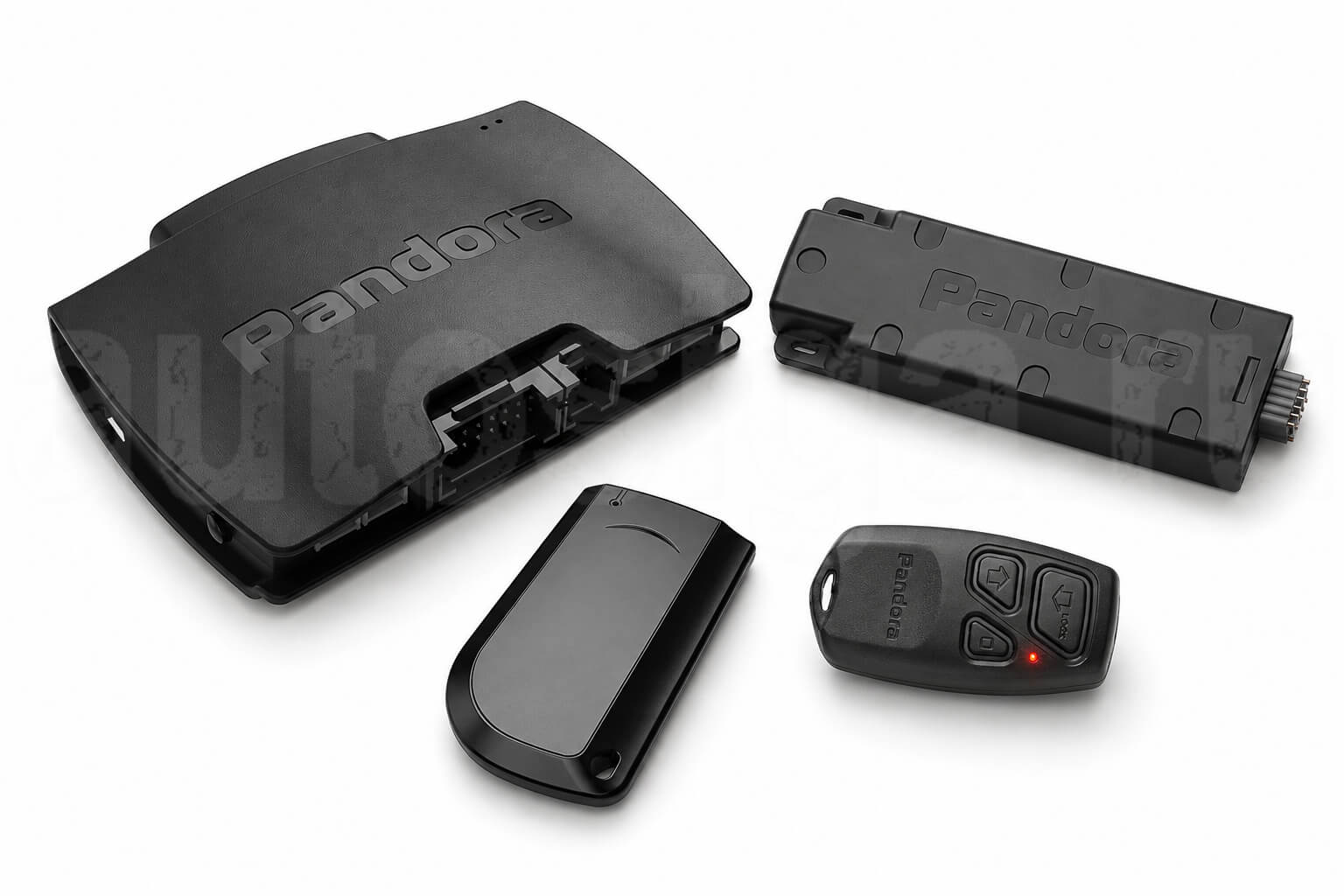

Комплектация Pandora VX-4G GPS v3

В штатный комплект системы входят основные компоненты для охраны автомобиля, авторизации владельца и реализации дистанционного запуска:

• базовый блок Pandora VX-4G GPS v3;
• брелок-метка R-500BT;
• радиометка;
• релейный модуль RMD-4M;
• индивидуальная карта владельца;
• выносная кнопка;
• внешний датчик температуры двигателя;
• бипер;
• сирена;
• комплект кабелей и крепежа;
• схема подключения и документация.

RMD-4M используется там, где для автозапуска или других функций требуется коммутация силовых цепей. На автомобилях с современной цифровой архитектурой часть команд может реализовываться иначе, поэтому фактическая схема подключения зависит от конкретной машины.

Брелок R-500BT в Pandora VX-4G GPS v3

Одно из наиболее заметных изменений третьей версии – появление в комплекте R-500BT. Это компактный Bluetooth-брелок без дисплея с тремя кнопками управления.

R-500BT может работать одновременно как обычное устройство управления и как средство авторизации владельца.

С брелока доступны:

• включение и выключение охраны;
• открытие багажника;
• дистанционный запуск двигателя;
• останов двигателя;
• продление работы дистанционного запуска;
• включение режима технического обслуживания;
• режим паники;
• дополнительные функции системы.

При соответствующих настройках R-500BT участвует в режимах иммобилайзера, Anti-Hi-Jack и Hands Free. То есть базовый блок может определять присутствие владельца по брелоку так же, как по отдельной радиометке.

Питается R-500BT от обычной батарейки CR2032. В брелок встроен датчик движения, звуковой извещатель и световой индикатор.

R-500BT и обычная радиометка – в чём разница

В комплекте Pandora VX-4G GPS v3 присутствуют оба устройства, но задачи у них немного разные.

Радиометка прежде всего удобна как компактное устройство авторизации. Она позволяет системе понимать, что владелец находится рядом, участвует в работе иммобилайзера, Anti-Hi-Jack и Hands Free, а единственная кнопка позволяет включать и выключать охрану.

R-500BT тоже может использоваться для авторизации, но дополнительно имеет три кнопки и значительно больше команд управления.

Такой вариант особенно удобен владельцам, которые хотят пользоваться преимуществами безбрелковой телематической системы, но при этом предпочитают иметь физические кнопки запуска двигателя, открытия багажника и управления охраной.

4G LTE, 3G и 2G в одном базовом блоке

Pandora VX-4G GPS v3 оснащена встроенным широкополосным LTE-модулем с поддержкой сетей 4G, 3G и 2G. Через мобильную сеть система передаёт данные на интернет-сервис, принимает удалённые команды и отправляет владельцу уведомления.

Система также поддерживает управление через обычный телефонный вызов. Среди доступных команд есть постановка и снятие с охраны, запуск и останов двигателя, запрос координат, управление предпусковым подогревателем и другие функции.

Переход между доступными поколениями мобильной сети происходит в зависимости от покрытия оператора.

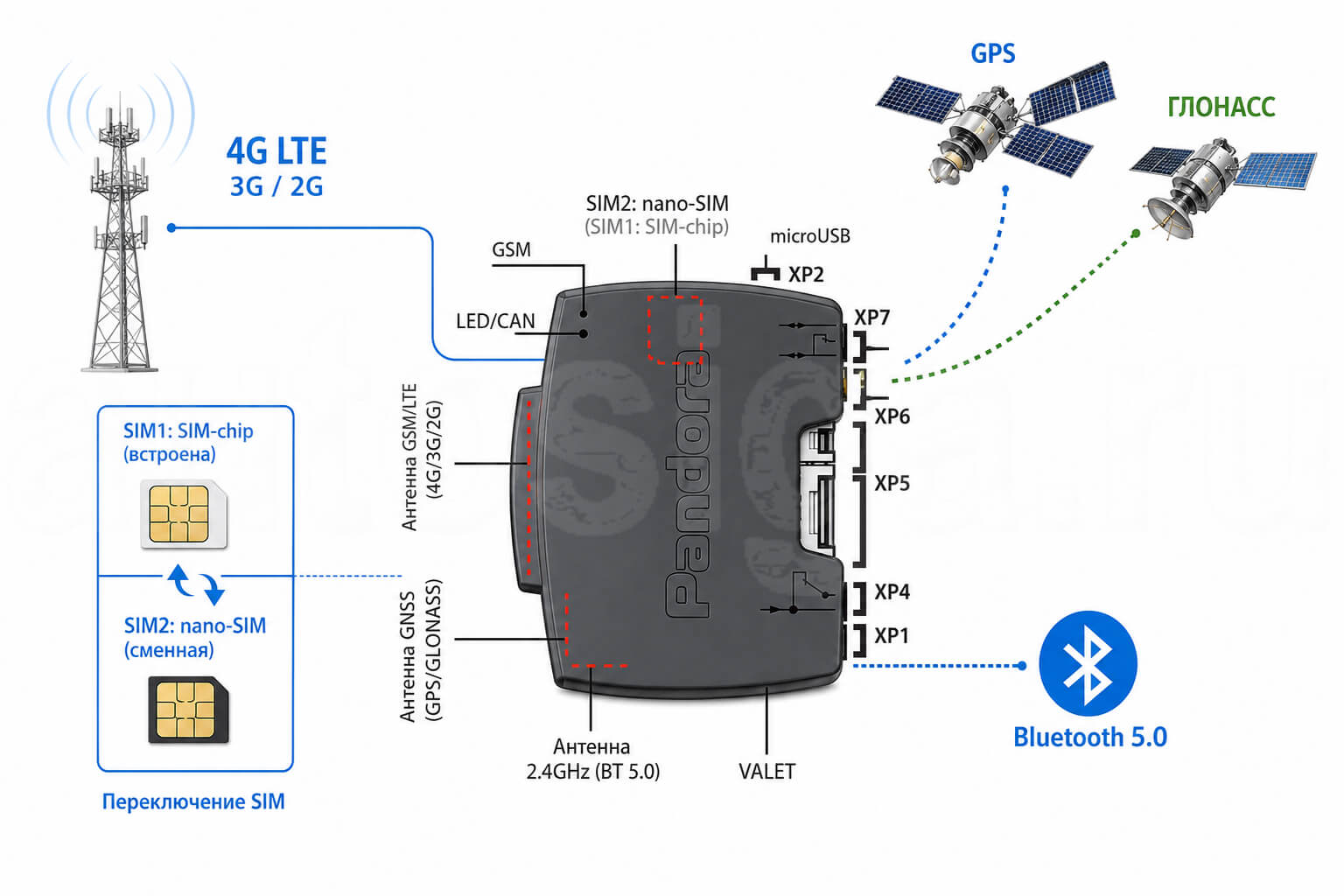

SIM-chip и nano-SIM в Pandora VX-4G GPS v3

От второй версии Pandora VX-4G GPS v3 отличается наличием встроенного SIM-chip. Одновременно в базовом блоке сохранён слот для сменной nano-SIM.

В результате система использует два варианта подключения:

• SIM1 – встроенный SIM-chip;
• SIM2 – сменная nano-SIM.

В стандартном режиме базовый блок может автоматически переключаться между SIM-chip и nano-SIM при ухудшении интернет-соединения. В настройках можно оставить работу только с SIM-chip или только с установленной SIM-картой.

Для владельца главное преимущество такой схемы – дополнительный резерв мобильной связи. Если одна сеть в конкретном месте работает хуже, у системы остаётся второй вариант подключения.

Встроенный GPS/ГЛОНАСС и трекинг автомобиля

Спутниковый приёмник GPS/ГЛОНАСС встроен непосредственно в базовый блок VX-4G GPS v3. Отдельный модуль позиционирования для получения точных координат не требуется.

Система определяет местоположение автомобиля и передаёт координаты на сервер. Поддерживается трекинг, благодаря которому можно получать информацию о перемещении машины.

Также доступно LBS-позиционирование по базовым станциям сотовой сети. Оно уступает спутниковым координатам по точности, но может использоваться как дополнительный источник информации.

GPS/ГЛОНАСС здесь является одной из базовых функций модели, а не опциональным дополнением.

Bluetooth 5.0 и беспроводные устройства

Встроенный Bluetooth 5.0 используется для связи с R-500BT, радиометкой и дополнительной беспроводной периферией. Базовый блок поддерживает до 14 Bluetooth-устройств.

К системе можно подключать дополнительные радиометки, беспроводные реле блокировки, датчики, сирены и оборудование моторного отсека.

Например, BTR-101V используется как беспроводное реле блокировки, а RHM-03V позволяет вынести в моторный отсек управление замком капота, сиреной, блокировкой и предпусковым подогревателем.

Bluetooth-датчики давления в шинах

В Pandora VX-4G GPS v3 заявлена поддержка внешних и внутренних датчиков давления в шинах, которые передают данные через Bluetooth.

Это отдельный способ получения информации о давлении и его не следует путать со штатной системой TPMS автомобиля. Если машина сама передаёт давление по цифровой шине, данные могут поступать другим способом. Bluetooth-датчики работают как отдельные периферийные устройства.

Поддержка датчиков сторонних производителей расширяет выбор оборудования, но совместимость конкретной модели датчика с системой лучше проверять перед установкой.

2xCAN, LIN и дополнительные данные автомобиля

Pandora VX-4G GPS v3 оснащена цифровым интерфейсом 2xCAN/LIN. Он используется для обмена данными со штатными электронными блоками автомобиля.

Через цифровые шины система может получать поддерживаемые конкретной машиной статусы и выполнять доступные команды.

В VX-4G GPS v3 заявлены расширенные возможности получения дополнительной информации, в том числе:

• уровня жидкости стеклоомывателя;
• положения стёкол;
• других доступных цифровых статусов автомобиля.

Наличие такой функции в самой Pandora ещё не означает, что конкретный автомобиль передаёт нужный статус. Информация о стёклах, уровне стеклоомывающей жидкости и других параметрах зависит от цифровой поддержки конкретной модели машины.

IMMO-KEY и бесключевой обход иммобилайзера

В базовый блок встроен цифровой порт IMMO-KEY. На поддерживаемых автомобилях с его помощью можно реализовать обход штатного иммобилайзера для дистанционного и автоматического запуска.

При наличии подходящего алгоритма системе не требуется спрятанный в автомобиле второй штатный ключ. Поддержка зависит от модели, года выпуска и электронной архитектуры машины.

Дистанционный и автоматический запуск двигателя

Pandora VX-4G GPS v3 поддерживает полноценный дистанционный и автоматический запуск двигателя. В комплекте присутствует RMD-4M, необходимый для силовой коммутации на автомобилях, где запуск нельзя полностью реализовать цифровыми командами или малотоковыми выходами базового блока.

Дистанционно запустить двигатель можно с R-500BT. Для этого кнопка запуска удерживается три секунды. Повторная команда продлевает работу двигателя ещё на десять минут.

Для остановки двигателя используется отдельная команда с брелока.

На поддерживаемых автомобилях запуск и останов двигателя также доступны тройным нажатием кнопки закрытия на штатном ключе в течение пяти секунд.

Автоматический запуск по времени, температуре и напряжению

Для автоматического запуска можно задать несколько условий:

• запуск по расписанию;
• периодический запуск через установленный интервал;
• запуск при снижении температуры двигателя;
• запуск при снижении напряжения аккумулятора;
• останов после установленного времени прогрева;
• останов после достижения заданной температуры двигателя.

Во время дистанционного или автоматического запуска система остаётся в режиме охраны и продолжает контролировать основные зоны автомобиля. Открытый капот блокирует возможность запуска.

Автозапуск на АКПП и МКПП

На автомобиле с автоматической коробкой передач дистанционный запуск разрешается при положении селектора P.

Для машины с механической коробкой используется процедура программной нейтрали. Она нужна для подтверждения того, что автомобиль оставлен без включенной передачи.

Управление климатом и предпусковым подогревателем

На автомобилях с соответствующей цифровой поддержкой система может управлять отдельными функциями климатического оборудования. Доступность конкретных команд зависит от машины.

Также предусмотрено цифровое управление совместимыми предпусковыми подогревателями Webasto Thermo Top Evo и Eberspacher Hydronic 1/2/3.

Работу подогревателя можно связать с температурой двигателя и автоматическим запуском, чтобы сначала выполнить предпусковой прогрев, а затем запустить двигатель.

LoRa 868 MHz можно добавить отдельно

В базовой комплектации VX-4G GPS v3 основной дальней связью остаётся мобильная сеть 4G/3G/2G. R-500BT работает через Bluetooth и предназначен для ближней связи.

При необходимости систему можно дополнить отдельным LoRa-радиотрактом и двусторонним брелоком диапазона 868 MHz.

Такой вариант интересен владельцу, которому помимо GSM-связи нужен классический экранный брелок с обратной связью и большой дальностью собственного радиоканала.

LoRa не входит в стандартную комплектацию Pandora VX-4G GPS v3. Это возможность дальнейшего расширения системы.

Какие зоны контролирует Pandora VX-4G GPS v3

В базовый блок встроен 3D-акселерометр, который определяет удар, движение и изменение наклона автомобиля. Для датчика удара предусмотрены предупредительная и тревожная зоны.

В зависимости от автомобиля и выполненных подключений система может контролировать:

• двери;
• капот;
• багажник;
• зажигание;
• педаль тормоза;
• работу двигателя;
• работу предпускового подогревателя;
• напряжение бортовой сети;
• температуру двигателя;
• температуру салона;
• температуру окружающей среды;
• остаток топлива;
• положение Parking или ручного тормоза;
• штатную тревогу;
• удар;
• наклон;
• движение.

Slave, Hands Free и противоугонные режимы

Режим Slave позволяет ставить Pandora на охрану и снимать её штатным ключом автомобиля или через заводскую систему бесключевого доступа.

Для повышения защиты Slave можно связать с авторизацией владельца. Тогда одного штатного ключа недостаточно: системе дополнительно требуется увидеть разрешённую радиометку или R-500BT.

Hands Free

Режим Hands Free позволяет автоматически включать и выключать охрану при удалении или приближении владельца с устройством авторизации.

Иммобилайзер и Anti-Hi-Jack

В режиме иммобилайзера система после включения зажигания проверяет присутствие разрешённого устройства. Если метка или другое средство авторизации не обнаружено, может быть включена блокировка двигателя.

Anti-Hi-Jack работает уже во время поездки и предназначен для защиты автомобиля при исчезновении устройства авторизации из зоны связи.

Кодовый иммобилайзер и пляжный режим

Дополнительную авторизацию можно выполнять собственным PIN-кодом, вводимым штатными кнопками, рычагами или педалями автомобиля.

Пляжный режим позволяет включать и выключать охрану заранее заданным кодом без использования привычных устройств управления.

Чем Pandora VX-4G GPS v3 отличается от предыдущих версий

По основным телематическим возможностям третья версия продолжает семейство VX-4G GPS: здесь по-прежнему есть быстрый GSM-модем, GPS/ГЛОНАСС, Bluetooth и цифровая интеграция с автомобилем.

Основные изменения v3 сосредоточены в аппаратной ревизии, комплектации и дополнительных возможностях.

Для владельца наиболее заметны три изменения: R-500BT уже находится в коробке, появилась схема SIM-chip + nano-SIM, а сама система получила дополнительные возможности работы с цифровыми данными и Bluetooth-периферией.

Кому подойдёт Pandora VX-4G GPS v3

VX-4G GPS v3 стоит рассматривать владельцам, которым нужна телематическая сигнализация с быстрым мобильным интернетом, встроенным GPS/ГЛОНАСС, автозапуском и Bluetooth-авторизацией, но хочется иметь ещё и отдельный компактный брелок для основных команд.

Она также интересна тем, кому важен резерв сотовой связи за счёт SIM-chip и nano-SIM или требуется возможность позже расширить систему LoRa-брелоком, беспроводными блокировками, подкапотным оборудованием и Bluetooth-датчиками.

Сильная сторона Pandora VX-4G GPS v3 – сочетание полноценной 4G-телематики и GPS/ГЛОНАСС с удобным R-500BT, двумя вариантами SIM и широкой Bluetooth-периферией. При этом систему можно расширять дальше, не меняя основной блок.

Pandora VX-4G GPS v3 развивает уже знакомую платформу VX-4G GPS не одной новой функцией, а сразу несколькими практичными изменениями. R-500BT делает повседневное управление удобнее, SIM-chip добавляет второй вариант мобильной связи, встроенный GPS/ГЛОНАСС отвечает за точные координаты, а Bluetooth 5.0 и возможность подключения LoRa оставляют хороший запас для дальнейшего расширения охранного комплекса.
